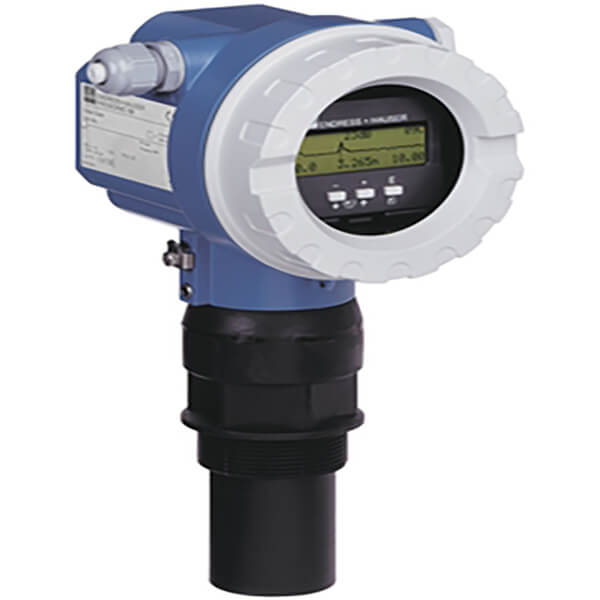

Ultrasonic measurementTime-of-FlightProsonic FMU41

سطح سنج التراسونیکEndress+Hauser  سری سنسور  FMU41 Prosonic M ،پالس های اولتراسونیک را در جهت سطح محصول ارسال میکند، بازخورد پالسها از سطح به سنسور برمیگردد.. Prosonic M زمان t بین ارسال و دریافت پالس را اندازه گیری می کند .لول سنج FMU41 از زمان t ( و سرعت صوت c) استفاده می کند تا فاصله D بین غشای حسگر و سطح محصول را محاسبه کند:

با تعریف ارتفاع خالی E، توسط کاربر برای سنسور، تجهیز میتواند سطح را به صورت زیر محاسبه کند:

کار سطح سنج اندازه گیری مقدار D است که با مشخص کردن مقدار کامل مخزن E توسط کاربر برای لول سنج FMU41، پردازنده آن با کسر دو مقدار E از D، مقدار سطح مخزن که L هست را محاسبه میکند.

در صورت نیاز، سطح را می توان با استفاده از خطی سازی به متغیرهای دیگر تبدیل کرد:

•  سطح L در هر واحد
•  حجم V در هر واحد
•  جریان Q در سرریزهای اندازه گیری یا کانال های باز در هر واحد

ویژگی‌های سطح سنج آلتراسونیکEndress+Hauser  سری FMU41

شرایط عملکرد

شرایط عملکردی لول سنج سطح سنج آلتراسونیکEndress+Hauser  سری FMU41 به صورت زیر میباشد:

این مدل لول سنج برای مایعات میتواند تا ارتفاع 8 متر و برای جامدات تا ارتفاع 3.5 متر، سطح مخازن را اندازه گیری کنند.بازه دمای عملکردی فرآیند و دمای نگهداری -40…80°C میباشد.

فشار عملکرد برای لول اولتراسونیک FMU41 0.7…3bar  می باشد.

سیگنال خروجی اصلی FMU41 به صورت جریان mA 20….4 است و پروتکل های ارتباطی آن میتواند  PROFIBUS  PA ، HART، Fieldbus FOUNDATION  باشد.

دقت اندازه گیری این تجهیز 2mm± میباشد.

رنج اندازه گیری FM U41 :

محدوده اندازه گیری با برد سنسور محدود می شود. محدوده سنسور به نوبه خود وابسته است به شرایط عملیاتی.

برای تخمین محدوده واقعی، به شرح زیر عمل کنید:

1- تعیین کنید کدام یک از تأثیرات نشان داده شده در جدول زیر، برای کاربرد شما وجود دارد.

2- مقادیر تضعیف کننده ها (Attenution)مربوط به سیستم خود را با هم جمع کنید.

3- بعد از جمع مقادیر تضعیف کننده، از دیاگرام زیر جداول مقدار ارتفاع قابل اندازه گیری توسط سنسور را به دست آورید.

نصب سطح سنج آلتراسونیکEndress+Hauser  سری FMU41

الزامات در هنگام نصب

سنسور را در وسط مخزن نصب نکنید (3).

توصیه می کنیم فاصله بین سنسور و دیواره مخزن (1) به اندازه 6/1 قطر مخزن باشد.

برای محافظت دستگاه از آفتاب مستقیم یا باران، یک پوشش محافظ توصیه می شود(نقطه2).

– در بالای محل ریزش سیال به مخزن نیز نصب نشود.(نقطه4)

– اطمینان حاصل کنید که تجهیزات (5) مانند سوییچ ها، سنسورهای دما و غیره در زاویه تابش α قرار ندارند

. به طور خاص، تجهیزات متقارن (6) مانند کویل های گرمایش،بافل ها و غیره می توانند بر اندازه گیری تأثیر بگذارند.

– سنسور را طوری تراز کنید که روی سطح محصول عمودی باشد (7).- هرگز دو دستگاه اندازه گیری اولتراسونیک را در یک مخزن نصب نکنید، زیرا این دو سیگنال ممکن است روی یکدیگر تأثیر بگذارند.

– برای تخمین پرتو اکو ارسالی و محدوده تشخیص آن، از زاویه تابش α dB 3 استفاده کنید.

کاربرد سطح سنج آلتراسونیکEndress+Hauser  سری FMU41

سنسور Prosonic FMU41 برای اندازه‌گیری سطح بدون تماس در سیالات، خمیرها، مواد حجیم درشت و اندازه‌گیری جریان در کانال‌های باز یا سرریز مناسب است. فرستنده فشرده دو سیمه یا چهار سیمه را می توان برای سطح سنجی در مخازن ذخیره سازی، همزن، روی انبارها و تسمه نقاله استفاده کرد. با استفاده از توابع خطی سازی (تا 32 نقطه) میتوان مقدار اندازه گیری شده را به پارامترهایی همچون واحد طول، حجم  و سرعت جریان تبدیل کرد.

انتخاب سطح سنج آلتراسونیکEndress+Hauser  سری FMU41

برای انتخاب یک سطح سنج FMU41 مناسب موارد زیر را مشخص کنید:

1- نوع مواد – مایع یا جامد(نوع جامد)

2- دمای کاری فرآیند

3- فشار کاری فرآیند

4- ارتفاع اندازه گیری

5- محیط انفجاری یا غیر انفجاری
