پوزیشنر سامسون مدل 1-3730

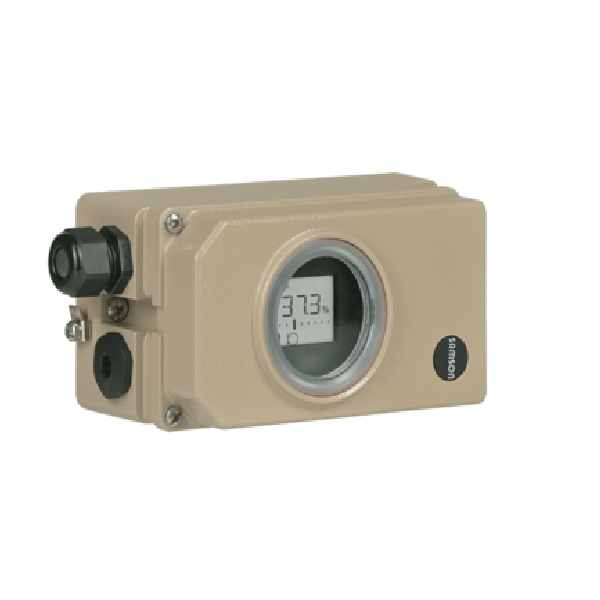

پوزیشنر سامسون مدل 1-3730 یا SAMSON Type 3730-1 یک پوزیشنر الکتروپنوماتیکی برای کنترل دقیق موقعیت شیرهای کنترلی پنوماتیکی است. این مدل با دریافت سیگنال فرمان 4 تا 20 میلی‌آمپر، موقعیت واقعی شیر را با مقدار تنظیم‌شده مقایسه کرده و فشار پنوماتیکی لازم را برای اکچویتور تنظیم می‌کند. Type 3730-1 دارای عملکرد خودکالیبراسیون، نمایشگر LCD و قابلیت تنظیم محلی است و برای اکچویتورهای خطی و روتاری با تجهیزات نصب مناسب طراحی شده است.

در سیستم‌های کنترل فرآیند، استفاده از یک پوزیشنر مناسب نقش مهمی در کنترل دقیق شیر دارد. پوزیشنر سامسون 1-3730 با ساختار الکتروپنوماتیکی خود می‌تواند اختلاف میان فرمان کنترلی و موقعیت واقعی شیر را اصلاح کند و باعث شود شیر در موقعیت موردنظر سیستم کنترل قرار گیرد.

پوزیشنر سامسون 3730-1 چیست؟

SAMSON Type 3730-1 یکی از مدل‌های خانواده 3730 و یک پوزیشنر الکتروپنوماتیکی سامسون است که برای اتصال به شیرهای کنترلی پنوماتیکی طراحی شده است. وظیفه اصلی این تجهیز، ایجاد ارتباط کنترلی میان سیگنال الکتریکی سیستم کنترل و حرکت پنوماتیکی اکچویتور است.

پوزیشنر، سیگنال ورودی را به‌عنوان مقدار مرجع دریافت می‌کند و آن را با مقدار واقعی حرکت شیر مقایسه می‌کند. در صورت وجود اختلاف، فشار خروجی پنوماتیکی را تغییر می‌دهد تا اکچویتور حرکت کرده و شیر به موقعیت تعیین‌شده برسد. این فرآیند به‌صورت مداوم انجام می‌شود.

به همین دلیل، پوزیشنر سامسون 3730-1 در حلقه کنترل شیرهای فرآیندی، بین سیستم کنترل و اکچویتور نقش مهمی دارد.

عملکرد پوزیشنر الکتروپنوماتیکی سامسون 1-3730

عملکرد پوزیشنر الکتروپنوماتیکی سامسون 1-3730 بر اساس مقایسه مقدار فرمان و موقعیت واقعی شیر انجام می‌شود.

سیستم کنترل یک سیگنال 4 تا 20 میلی‌آمپر به پوزیشنر ارسال می‌کند. پوزیشنر این سیگنال را پردازش کرده و با موقعیت واقعی Stem یا Shaft شیر مقایسه می‌کند. اگر موقعیت واقعی با مقدار موردنظر مطابقت نداشته باشد، فشار هوای خروجی پوزیشنر تغییر می‌کند تا اکچویتور شیر حرکت کند.

SAMSON برای Type 3730-1 یک سیستم سنجش کورس بدون چرخ‌دنده و یک ساختار خودکالیبره معرفی کرده است که برای کنترل موقعیت شیر استفاده می‌شود.

پوزیشنر سامسون 1-3730 با سیگنال 4 تا 20 میلی‌آمپر

یکی از مشخصات اصلی پوزیشنر سامسون 3730-1 استفاده از سیگنال استاندارد 4 تا 20 mA است. این استاندارد در سیستم‌های ابزار دقیق و کنترل فرآیند کاربرد گسترده‌ای دارد.

در این ساختار، مقدار سیگنال ورودی به‌عنوان Set Point یا مقدار مرجع برای تعیین موقعیت شیر استفاده می‌شود. پوزیشنر بر اساس این مقدار و موقعیت واقعی شیر، فشار پنوماتیکی مناسب را به اکچویتور اعمال می‌کند.

در مستندات SAMSON، Type 3730-1 به‌عنوان یک سیستم دو سیمه با بار الکتریکی حدود 300 Ω معرفی شده است.

پوزیشنر هوشمند سامسون 3730-1 با نمایشگر LCD

یکی از ویژگی‌های مهم پوزیشنر هوشمند سامسون 3730-1، وجود نمایشگر LCD و امکان تنظیم محلی است.

نمایشگر این پوزیشنر برای مشاهده اطلاعات عملیاتی و پارامترهای مربوط به تجهیز استفاده می‌شود. همچنین جهت نمایش اطلاعات LCD را می‌توان متناسب با وضعیت نصب انتخاب کرد؛ بنابراین اطلاعات روی نمایشگر در موقعیت‌های مختلف نصب قابل مشاهده است.

کنترل محلی و ساختار منویی نیز امکان تنظیم پارامترهای مختلف را بدون نیاز به تجهیزات پیچیده فراهم می‌کند.

خودکالیبراسیون پوزیشنر سامسون 3730-1

یکی از ویژگی‌های مهم پوزیشنر سامسون 1-3730، قابلیت خودکالیبراسیون و تطبیق خودکار با شیر و اکچویتور است.

در فرآیند راه‌اندازی، پوزیشنر می‌تواند پارامترهای لازم برای تعیین رابطه میان سیگنال ورودی و حرکت شیر را تنظیم کند. این ویژگی باعث می‌شود راه‌اندازی پوزیشنر در مقایسه با تجهیزاتی که نیازمند تنظیمات کاملاً دستی هستند، ساده‌تر شود. SAMSON Type 3730-1 را به‌عنوان پوزیشنری با automatic adaptation to valve and actuator معرفی می‌کند.

پوزیشنر سامسون 1-3730 برای اکچویتور Single-Acting و Double-Acting

پوزیشنر سامسون 3730-1 قابلیت استفاده برای اکچویتورهای Single-Acting و Double-Acting را دارد. این موضوع یکی از تفاوت‌های مهم آن با برخی پوزیشنرهایی است که تنها برای یک نوع عملکرد اکچویتور طراحی شده‌اند.

در اکچویتور Single-Acting، هوای فشرده در یک جهت عمل کرده و بازگشت اکچویتور معمولاً با مکانیزم مناسب همان اکچویتور انجام می‌شود. در اکچویتور Double-Acting، کنترل پنوماتیکی برای حرکت در هر دو جهت انجام می‌شود.

بنابراین هنگام نصب پوزیشنر پنوماتیکی سامسون باید نوع اکچویتور و روش اتصال پنوماتیکی به‌درستی بررسی شود.

پوزیشنر شیر کنترلی سامسون برای اکچویتور خطی و روتاری

یکی از قابلیت‌های کاربردی SAMSON 3730-1 امکان استفاده با اکچویتورهای خطی و روتاری است؛ البته روش نصب و تجهیزات جانبی باید متناسب با نوع اکچویتور انتخاب شوند.

برای اکچویتورهای خطی، پوزیشنر موقعیت Stem را بر اساس حرکت خطی اندازه‌گیری می‌کند. SAMSON محدوده کورس 3.75 تا 200 میلی‌متر را برای Type 3730-1 ذکر کرده است. برای اکچویتورهای روتاری نیز محدوده زاویه بازشدن 24 تا 100 درجه در دیتاشیت این مدل آمده است.

این ویژگی باعث می‌شود پوزیشنر سامسون 3730-1 در طیف متنوعی از شیرهای کنترلی قابل استفاده باشد.

سیستم اندازه‌گیری موقعیت در پوزیشنر سامسون 3730-1

اندازه‌گیری دقیق موقعیت شیر یکی از مهم‌ترین بخش‌های عملکرد یک پوزیشنر است. Type 3730-1 از یک سیستم اندازه‌گیری کورس استفاده می‌کند که SAMSON آن را به‌عنوان سنسور موقعیت بدون چرخ‌دنده‌های مستعد سایش معرفی کرده است.

اطلاعات مربوط به موقعیت شیر به مدار الکترونیکی منتقل می‌شود و پوزیشنر از این اطلاعات برای مقایسه مقدار واقعی با Set Point استفاده می‌کند.

این ساختار در کنترل دقیق شیرهای صنعتی اهمیت زیادی دارد، زیرا عملکرد صحیح حلقه کنترل به اندازه‌گیری قابل اعتماد موقعیت شیر وابسته است.

تنظیمات و پارامترهای پوزیشنر SAMSON 3730-1

پوزیشنر سامسون 3730-1 دارای ساختار تنظیم منویی است و پارامترهای مختلفی برای تطبیق عملکرد پوزیشنر با شیر و اکچویتور در نظر گرفته شده است.

در مستندات SAMSON پارامترهایی مانند جهت عملکرد، مشخصه شیر، محدوده نامی، Gain، عملکرد Fail-Safe، مقدار مرجع و پارامترهای مربوط به موقعیت‌های انتهایی قابل تنظیم معرفی شده‌اند.

وجود پارامترهای قابل تنظیم باعث می‌شود پوزیشنر 3730-1 بتواند با شرایط مختلف شیر و اکچویتور تطبیق داده شود.

عملکرد Fail-Safe در پوزیشنر سامسون 1-3730

در سیستم‌های کنترل شیر، رفتار شیر در شرایط خاص مانند قطع سیگنال یا اختلال در سیستم باید از قبل مشخص باشد. SAMSON Type 3730-1 دارای پارامتر مربوط به موقعیت Fail-Safe است که در تنظیمات تجهیز قابل انتخاب است.

البته انتخاب حالت Fail-Safe مناسب باید با توجه به طراحی فرآیند، نوع اکچویتور، شیر و الزامات ایمنی سیستم انجام شود.

مشخصات فنی پوزیشنر سامسون مدل 1-3730

مشخصات فوق بر اساس دیتاشیت رسمی Type 3730-1 ارائه شده‌اند؛ تجهیزات جانبی و برخی پیکربندی‌ها ممکن است بسته به سفارش متفاوت باشند.

پوزیشنر سامسون 1-3730 و Position Alarm

یکی از امکانات Type 3730-1 وجود دو هشدار موقعیت قابل برنامه‌ریزی است. این قابلیت می‌تواند برای نظارت بر موقعیت‌های تعریف‌شده شیر مورد استفاده قرار گیرد.

همچنین SAMSON برای این مدل گزینه‌هایی مانند Inductive Limit Contact با proximity switch را به‌عنوان تجهیزات قابل سفارش معرفی کرده است.

وجود این امکانات باعث می‌شود پوزیشنر علاوه بر کنترل موقعیت، در پایش وضعیت شیر نیز نقش داشته باشد.

نصب پوزیشنر سامسون 3730-1

پوزیشنر سامسون 3730-1 با روش‌های مختلفی قابل نصب است. طبق مستندات SAMSON، امکان نصب مستقیم روی اکچویتورهای پنوماتیکی Type 3277 و همچنین نصب روی اکچویتورهای خطی با رابط NAMUR یا استاندارد IEC 60534-6-1 وجود دارد. برای اکچویتورهای روتاری نیز نصب مطابق VDI/VDE 3845 امکان‌پذیر است.

به همین دلیل، هنگام خرید پوزیشنر سامسون باید علاوه بر خود پوزیشنر، سازگاری کیت نصب با اکچویتور نیز بررسی شود.

کاربردهای پوزیشنر سامسون 1-3730

پوزیشنر سامسون 3730-1 در بسیاری از سیستم‌های کنترل فرآیند و شیرهای صنعتی قابل استفاده است، از جمله:

• شیرهای کنترلی فرآیندی
• سیستم‌های کنترل جریان
• کنترل فشار
• کنترل دما
• خطوط بخار
• واحدهای تولیدی
• صنایع شیمیایی
• صنایع پتروشیمی
• تأسیسات صنعتی
• سیستم‌های اتوماسیون و کنترل فرآیند

انتخاب نهایی پوزیشنر باید بر اساس نوع شیر، اکچویتور، کورس، زاویه چرخش، سیگنال کنترل و شرایط محیط نصب انجام شود.

تفاوت پوزیشنر سامسون 3730-1 با 3730-2

هر دو مدل متعلق به خانواده SAMSON Type 3730 هستند، اما سطح امکانات آنها متفاوت است.

Type 3730-1 یک پوزیشنر الکتروپنوماتیکی با نمایشگر LCD، تنظیم محلی و قابلیت خودکالیبراسیون است. Type 3730-2 امکانات تشخیصی بیشتری از جمله سیستم EXPERTplus Valve Diagnostics را ارائه می‌کند.

بنابراین اگر پروژه صرفاً به کنترل موقعیت شیر نیاز داشته باشد، مشخصات Type 3730-1 باید با نیاز پروژه تطبیق داده شود؛ اما برای پروژه‌هایی که قابلیت‌های تشخیصی پیشرفته اهمیت دارند، باید زیرمدل و امکانات موردنیاز دقیقاً بررسی شوند.

تفاوت 3730-1 با 3730-3

SAMSON 3730-3 یکی دیگر از زیرمدل‌های خانواده 3730 است که امکانات ارتباطی متفاوتی دارد. بنابراین نباید مشخصات ارتباطی 3730-3 را بدون بررسی به 3730-1 نسبت داد.

برای خرید پوزیشنر سامسون 3730-1، کد کامل تجهیز و نیاز سیستم کنترل باید مشخص باشد؛ به‌خصوص اگر پروژه به HART یا سایر روش‌های ارتباطی نیاز داشته باشد.

نکات مهم هنگام خرید پوزیشنر سامسون 1-3730

برای انتخاب صحیح پوزیشنر سامسون مدل 1-3730 بهتر است موارد زیر بررسی شوند:

• مدل و کد کامل تجهیز
• نوع اکچویتور
• Single-Acting یا Double-Acting بودن
• خطی یا روتاری بودن اکچویتور
• محدوده کورس یا زاویه چرخش
• سیگنال ورودی 4–20 mA
• نوع کیت نصب
• تجهیزات جانبی موردنیاز
• نوع محیط نصب
• نیاز به Limit Switch یا Position Alarm

این موارد به‌خصوص در پروژه‌های صنعتی اهمیت دارند، زیرا سازگاری پوزیشنر با شیر و اکچویتور باید پیش از نصب مشخص شود.

سوالات متداول درباره پوزیشنر سامسون 1-3730

1. پوزیشنر سامسون مدل 1-3730 چیست؟

SAMSON Type 3730-1 یک پوزیشنر الکتروپنوماتیکی برای کنترل موقعیت شیرهای کنترلی پنوماتیکی است که دارای نمایشگر LCD و قابلیت خودکالیبراسیون است.

2. سیگنال ورودی پوزیشنر سامسون 3730-1 چیست؟

سیگنال مرجع این مدل 4 تا 20 میلی‌آمپر است و Type 3730-1 به‌صورت سیستم دو سیمه معرفی شده است.

3. آیا 3730-1 برای اکچویتور Single-Acting مناسب است؟

بله. SAMSON این مدل را برای اکچویتورهای Single-Acting و Double-Acting معرفی کرده است.

4. آیا پوزیشنر سامسون 3730-1 برای اکچویتور روتاری قابل استفاده است؟

بله. با تجهیزات نصب مناسب، Type 3730-1 برای اکچویتورهای روتاری نیز قابل استفاده است. SAMSON نصب مطابق VDI/VDE 3845 را برای این کاربرد ذکر کرده است.

5. آیا پوزیشنر 3730-1 دارای نمایشگر است؟

بله. این مدل دارای نمایشگر LCD است و جهت نمایش آن را می‌توان متناسب با موقعیت نصب انتخاب کرد.

6. محدوده کورس پوزیشنر سامسون 3730-1 چقدر است؟

در دیتاشیت رسمی SAMSON، محدوده کورس 3.75 تا 200 میلی‌متر و محدوده زاویه برای کاربردهای روتاری 24 تا 100 درجه ذکر شده است.

7. آیا SAMSON 3730-1 خودکالیبره است؟

بله. Type 3730-1 دارای قابلیت Self-Calibrating و تطبیق خودکار با شیر و اکچویتور است.

8. تفاوت 3730-1 و 3730-2 چیست؟

3730-2 قابلیت‌های تشخیصی بیشتری از جمله EXPERTplus Valve Diagnostics دارد، در حالی که 3730-1 بر کنترل موقعیت، تنظیم محلی، نمایشگر LCD و خودکالیبراسیون تمرکز دارد.

9. هنگام خرید پوزیشنر سامسون 1-3730 چه اطلاعاتی لازم است؟

مدل کامل پوزیشنر، نوع اکچویتور، Single یا Double-Acting بودن، خطی یا روتاری بودن، کورس یا زاویه حرکت، سیگنال 4–20 mA و نوع کیت نصب باید بررسی شود.
