واحد کنترل مرکزی (CCU) زیمنس SINUMERIK 810D مدل CCU3.4 / شماره فنی 6FC5410-0AY03-1AA0
واحد کنترل زیمنس CPU 810D 6FC5410-0AY03-1AA0 یا CCU3.4، یک واحد کنترل مرکزی برای سیستم CNC زیمنس SINUMERIK 810D است که با PLC 314C-2DP، بخش NCK و عملکردهای ارتباطی سیستم مورد استفاده قرار میگیرد. این کنترلر CNC زیمنس برای ماشینابزارهای CNC و تعمیر و جایگزینی واحدهای کنترل موجود کاربرد دارد. شماره فنی و سازگاری CCU باید پیش از خرید با تجهیز موجود بررسی شود.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
30,000,000 تومان
محصولات مرتبط
اطلاعات محصول
واحد کنترل زیمنس CPU 810D 6FC5410-0AY03-1AA0 یکی از واحدهای کنترل مرکزی سیستم SINUMERIK 810D زیمنس است که با نام CCU3.4 شناخته میشود. این تجهیز برای کنترل ماشینآلات CNC طراحی شده و در معماری خود، بخشهای کنترل عددی، PLC و عملکردهای ارتباطی را در یک واحد مرکزی ترکیب میکند. زیمنس در مستندات رسمی، شماره فنی 6FC5410-0AY03-1AA0 را بهعنوان CCU3.4 با PLC 314C-2DP معرفی کرده است.
این محصول در دسته تجهیزات اتوماسیون صنعتی قرار میگیرد و برای تعمیر، نگهداری و جایگزینی تجهیزات موجود در ماشینابزارهای CNC اهمیت دارد. برای مشاهده سایر تجهیزات مرتبط، میتوانید از دسته اتوماسیون صنعتی در فروشگاه کارزان کالا دیدن کنید.
معرفی Siemens SINUMERIK 810D
SINUMERIK 810D یکی از سیستمهای کنترل CNC زیمنس است که برای کنترل ماشینابزارهای صنعتی مورد استفاده قرار میگیرد. در این سیستم، واحد CCU یا Compact Control Unit نقش بخش مرکزی کنترل را بر عهده دارد.
مدل 6FC5410-0AY03-1AA0 مربوط به CCU3.4 است. تفاوت مهم این مدل با CCU3، استفاده از PLC 314C-2DP است که در ساختار SINUMERIK 810D برای اجرای وظایف PLC و کنترل عملکردهای ماشین استفاده میشود.
به همین دلیل، عبارتهایی مانند CPU 810D زیمنس، کنترلر CNC زیمنس، SINUMERIK 810D و CCU3.4 همگی در توصیف این محصول کاربرد دارند، اما عنوان دقیقتر فنی آن CCU3.4 است.
واحد کنترل CNC زیمنس CPU 810D چه وظیفهای دارد؟
در سیستمهای CNC، واحد کنترل وظیفه پردازش اطلاعات و هماهنگی بخشهای مختلف ماشین را بر عهده دارد. در معماری SINUMERIK 810D، CCU شامل بخش NCK، PLC، عملکردهای ارتباطی و کنترل دیجیتال استاندارد است.
NCK یا Numerical Control Kernel بخش مربوط به پردازش وظایف کنترل عددی ماشین است. PLC نیز برای اجرای منطق کنترلی و عملکردهای جانبی ماشین مورد استفاده قرار میگیرد.
به همین دلیل، واحد کنترل CPU 810D را نمیتوان صرفاً یک CPU معمولی PLC دانست. این ماژول بخشی از معماری تخصصی کنترل CNC زیمنس است و با سایر اجزای SINUMERIK و سیستم درایو ماشین ارتباط دارد.
مشخصات فنی 6FC5410-0AY03-1AA0
| مشخصه | توضیحات |
|---|---|
| برند | Siemens |
| خانواده | SINUMERIK |
| سیستم | SINUMERIK 810D |
| نوع تجهیز | Compact Control Unit (CCU) |
| مدل | CCU3.4 |
| شماره فنی | 6FC5410-0AY03-1AA0 |
| PLC داخلی | 314C-2DP |
| کاربرد | کنترل CNC و ماشینابزار |
| بخش کنترل عددی | NCK |
| ارتباط صنعتی | PROFIBUS |
| نوع محصول | واحد کنترل مرکزی CNC |

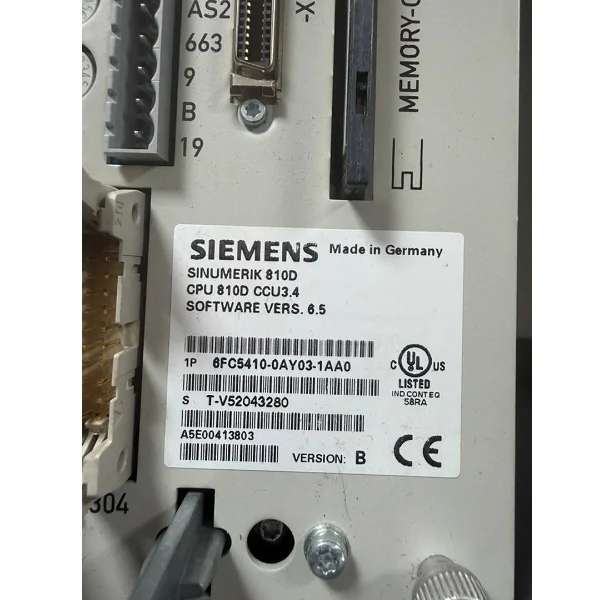

زیمنس در مستندات سیستم 810D، شماره 6FC5410-0AY03-1AA0 را مستقیماً برای CCU3.4 ثبت کرده و در برچسب تجهیز نیز نام CCU3.4 و همین MLFB درج میشود.
PLC 314C-2DP در CPU 810D
یکی از مهمترین ویژگیهای این مدل، استفاده از PLC 314C-2DP است. زیمنس در مستندات ارتقای SINUMERIK 810D توضیح میدهد که CCU3.4 با PLC 314C-2DP معرفی شده و شماره سفارش آن 6FC5410-0AY03-1AA0 است.
در مقایسه با PLC 315-2DP مورد استفاده در برخی نسخههای دیگر، زیمنس برای PLC 314C-2DP عملکرد سریعتر و حداکثر حافظه کاربر 480 کیلوبایت را ذکر کرده است. همچنین امکان استفاده از تعداد مشخصی Slave در شبکه PROFIBUS برای این ساختار وجود دارد.
بنابراین هنگام خرید CPU 810D زیمنس باید توجه داشت که مدل PLC داخلی بخشی از مشخصات مهم تجهیز است و نباید شماره فنی CCU3.4 را با CPUهای معمولی خانواده SIMATIC S7-300 اشتباه گرفت.
CCU3.4 و کنترل ماشین CNC
در یک سیستم کامل SINUMERIK 810D، CCU تنها جزء سیستم نیست و در کنار تجهیزاتی مانند PCU، پنل اپراتوری، تجهیزات ورودی و خروجی و سیستمهای درایو مورد استفاده قرار میگیرد. مستندات Siemens اجزای مختلف سیستم 810D را در قالب یک معماری یکپارچه CNC معرفی میکنند.
در این معماری، CCU3.4 نقش مهمی در اجرای برنامههای CNC و هماهنگی منطق PLC ماشین دارد. به همین دلیل این قطعه برای ماشینابزارهایی که از نسل SINUMERIK 810D استفاده میکنند، یک جزء کلیدی محسوب میشود.
کاربردهای واحد کنترل SINUMERIK 810D
کنترلر CNC زیمنس برای کاربردهایی طراحی شده است که ماشین باید عملیات حرکتی و منطقی را طبق برنامه CNC اجرا کند. بنابراین CPU 810D در ماشینابزارهای CNC و سیستمهای صنعتی مبتنی بر SINUMERIK کاربرد دارد.
از کاربردهای این خانواده میتوان به سیستمهای کنترل ماشینابزار و تجهیزات CNC اشاره کرد؛ جایی که هماهنگی میان برنامه NC، PLC، محورهای ماشین و سایر اجزای کنترلی اهمیت دارد.
به همین دلیل، کلمات کلیدی مانند کنترلر CNC زیمنس، واحد کنترل CNC، CPU زیمنس 810D و SINUMERIK 810D ارتباط مستقیمی با کاربرد این محصول دارند.
ارتباط CPU 810D با سیستم درایو
یکی از نکات مهم درباره معماری SINUMERIK 810D، ارتباط واحد کنترل با بخشهای مختلف سیستم ماشین و درایو است. در مستندات Siemens، سیستم 810D در کنار اجزایی مانند SIMODRIVE 611 و ماژولهای مربوط به توسعه محور معرفی شده است.
این موضوع نشان میدهد که CPU 810D بخشی از یک سیستم کنترل CNC کامل است و برای عملکرد صحیح باید با سایر اجزای سختافزاری و نرمافزاری ماشین سازگار باشد.
بنابراین در زمان جایگزینی یک CCU، بررسی تنها شماره فنی کافی نیست و باید سازگاری آن با سیستم CNC، نرمافزار، PLC، درایوها و تنظیمات ماشین نیز بررسی شود.
تفاوت CPU 810D با CPU معمولی PLC
اگرچه در عنوان این محصول از عبارت CPU 810D استفاده میشود، اما این قطعه با یک CPU استاندارد PLC تفاوت دارد. محصول 6FC5410-0AY03-1AA0 یک CCU3.4 برای SINUMERIK 810D است که PLC 314C-2DP را نیز در ساختار خود دارد.
در نتیجه، قرار دادن این محصول در دسته CPUهای عمومی S7-300 ممکن است باعث سردرگمی خریدار شود. کاربرد اصلی آن در سیستم CNC زیمنس SINUMERIK 810D است.
نکات مهم هنگام خرید CPU 810D زیمنس
هنگام خرید واحد کنترل زیمنس CPU 810D 6FC5410-0AY03-1AA0 بهتر است اطلاعات درجشده روی پلاک تجهیز با قطعه موردنیاز مقایسه شود.
مهمترین موارد عبارتاند از:
- شماره فنی کامل 6FC5410-0AY03-1AA0
- مدل CCU3.4
- نوع PLC داخلی یعنی 314C-2DP
- نسخه سختافزاری
- نسخه نرمافزار SINUMERIK
- وضعیت حافظه و اطلاعات ماشین
- سازگاری با سیستم موجود
- وضعیت ظاهری و فنی محصول در صورت خرید قطعه استوک یا کارکرده
خود Siemens نیز برای امور سرویس و پشتیبانی توصیه میکند اطلاعات کامل روی پلاک تجهیز از جمله نام قطعه، MLFB و شماره مربوط به آن ثبت و بررسی شود.
وضعیت محصول و اهمیت قطعه جایگزین
SINUMERIK 810D متعلق به نسلهای قدیمیتر سیستمهای CNC زیمنس است. به همین دلیل، در پروژههای تعمیر و نگهداری ماشینآلات قدیمی، پیدا کردن قطعه جایگزین دقیق اهمیت زیادی دارد.
در چنین شرایطی، 6FC5410-0AY03-1AA0 میتواند برای جایگزینی CCU3.4 موجود مورد بررسی قرار گیرد؛ اما پیش از خرید باید شماره فنی و مشخصات قطعه موجود با محصول جدید تطبیق داده شود.
این موضوع بهخصوص زمانی اهمیت دارد که ماشین دارای تنظیمات اختصاصی، برنامههای CNC و پیکربندی خاص PLC باشد.
جمعبندی
واحد کنترل زیمنس CPU 810D 6FC5410-0AY03-1AA0 همان CCU3.4 مربوط به سیستم SINUMERIK 810D است که با PLC 314C-2DP در ساختار کنترل CNC استفاده میشود. این واحد وظیفه مهمی در پردازش کنترل عددی، اجرای منطق PLC و ارتباط با سایر اجزای سیستم CNC دارد.
اگر به دنبال CPU 810D زیمنس، کنترلر CNC زیمنس، CCU3.4، SINUMERIK 810D یا واحد کنترل CNC زیمنس هستید، تطبیق شماره فنی 6FC5410-0AY03-1AA0 با تجهیز موجود قبل از خرید اهمیت زیادی دارد.
