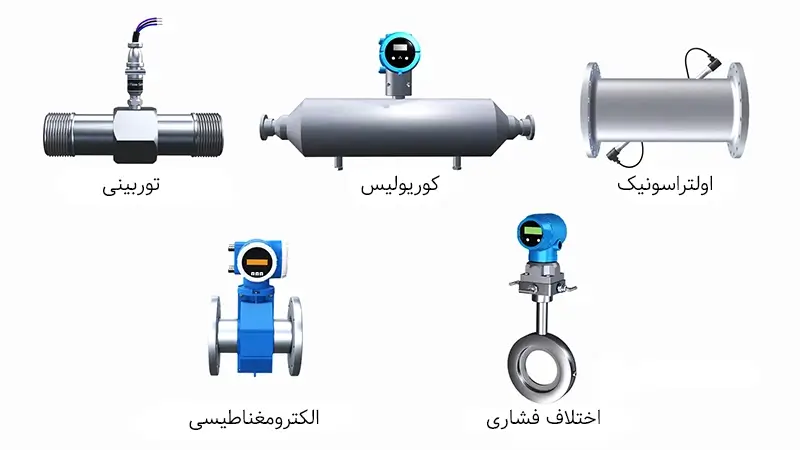

مقایسه فلومترهای مغناطیسی، توربینی و کورولیسی اندرسهاوزر
انتخاب فلومتر مناسب در صنایع مختلف، یکی از مهمترین تصمیمهایی است که میتواند روی کیفیت کنترل فرآیند، هزینههای تولید، راندمان سیستم و میزان هدررفت مواد تأثیر مستقیم داشته باشد. برند اندرسهاوزر (Endress+Hauser) از معتبرترین تولیدکنندگان تجهیزات ابزار دقیق در جهان است که طیف گستردهای از فلومترهای صنعتی را برای انواع سیالات، شرایط فرآیندی و استانداردهای کنترل تولید ارائه میدهد. در این مقاله که توسط کارزان کالا تهیه شده است، سه فناوری پرکاربرد این برند—فلومترهای مغناطیسی، توربینی و کورولیسی—به طور کامل و دقیق مقایسه میشوند تا انتخاب بهترین گزینه برای کارخانهها و واحدهای صنعتی سادهتر و حرفهایتر انجام شود.
اهمیت انتخاب فلومتر مناسب در خطوط تولید
در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، غذایی، دارویی، فولاد، معدن، برق و انرژی، کنترل دقیق دبی از مهمترین فاکتورهای بخش ابزار دقیق و اتوماسیون محسوب میشود. انتخاب اشتباه فلومتر میتواند منجر به موارد زیر شود:
• خطای زیاد در اندازهگیری دبی
• توقفهای مکرر در فرآیند
• نیاز زیاد به کالیبراسیون
• کاهش کیفیت محصول
• مصرف انرژی بیشتر
• ضرر مالی در حسابداری مواد اولیه و خروجیها
به همین دلیل بررسی دقیق تفاوتهای تکنولوژیهای مختلف اندازهگیری دبی ضروری است. اندرسهاوزر طیف گستردهای از فلومترها را بر اساس اصول فیزیکی متفاوت ارائه میکند و هر کدام برای کاربردهای خاصی مناسب هستند.
فلومتر مغناطیسی اندرسهاوزر (Electromagnetic Flowmeter)
فلومترهای مغناطیسی E+H مثل سریهای Proline Promag از پرکاربردترین تجهیزات در صنایع مایعمحور هستند. این فلومترها بر پایه قانون فاراده کار میکنند و فقط برای سیالات رسانا قابل استفادهاند.
ساختار و عملکرد
فلومتر از یک لوله اندازهگیری بدون مانع، دو سیمپیچ مغناطیسی و دو الکترود تشکیل شده است. جریان یک سیال رسانا در میدان مغناطیسی، ولتاژی متناسب با سرعت سیال ایجاد میکند و دستگاه بر اساس این ولتاژ، دبی حجمی را با دقت بالا محاسبه میکند.
مزایا
• فاقد قطعه متحرک → عمر طولانی و نیاز کم به سرویس
• دقت بسیار مناسب برای آب، فاضلاب، اسیدها و دوغابها
• مناسب برای لولههای بزرگ
• مقاومت بالا در برابر رسوب و ذرات معلق
• افت فشار تقریباً صفر
• انتخاب متریالهای مختلف لاینینگ برای شرایط خورنده یا ساینده
محدودیتها
• قابل استفاده فقط برای سیالات رسانا → برای هوا، روغن، گاز و سوخت مناسب نیست
• نسبت به نویز الکتریکی حساسیت دارد
• دقت آن از فلومترهای جرمی کمتر است
موارد کاربرد
• خطوط انتقال آب شهری
• تصفیهخانهها
• صنایع غذایی و نوشیدنی
• صنایع شیمیایی
• دوغاب معدنی
• فاضلاب صنعتی
مدلهای معروف اندرسهاوزر
• Proline Promag 10/50/53/55
• Promag W برای آب و فاضلاب
• Promag H برای صنایع بهداشتی
فلومتر توربینی اندرسهاوزر (Turbine Flowmeter)
فلومترهای توربینی E+H کمتر از دو فناوری دیگر استفاده میشوند، اما همچنان برای کاربردهای خاص دقت بسیار خوبی دارند. ساختار این دستگاه بر اساس چرخش یک پروانه در مسیر سیال است.
ساختار و عملکرد
سیال با عبور از پروانه باعث چرخش آن میشود. سرعت چرخش متناسب با سرعت سیال بوده و از طریق سنسورهای مغناطیسی یا اپتیکی اندازهگیری میشود. این فناوری دبی حجمی را با دقت بالا ارائه میدهد.
مزایا
• دقت بالا برای مایعات تمیز
• قیمت نسبتاً کمتر
• واکنش سریع به تغییرات جریان
• مناسب برای کاربردهای انتقال و حسابداری (Custody)
• فشار قابل اندازهگیری در دبیهای بالا
محدودیتها
• وجود قطعات متحرک → نیاز بیشتر به نگهداری
• مناسب نبودن برای سیالات با ذرات معلق
• افت فشار قابل توجه
• عدم کارایی در ویسکوزیتههای بالا
موارد کاربرد
• نفت سفید، گازوئیل و سوختها
• آب تمیز
• حلالها
• انتقال ویسکوزیتههای پایین
مدلهای موجود
Andress+Hauser در بخش توربینی محدودتر از سایر رقباست، اما مدلهای سفارشی در برخی پروژهها ارائه میدهد.
فلومتر کورولیسی اندرسهاوزر (Coriolis Mass Flowmeter)
فلومترهای جرمی کورولیسی اندرسهاوزر (مثل سری Promass) دقیقترین و کاملترین نوع فلومتر در جهان محسوب میشوند و در صنایع حساس و استاندارد محور بیشترین استفاده را دارند.
ساختار و عملکرد
سیال از یک یا دو لوله ارتعاشی عبور میکند. اثر نیروی کورولیس سبب ایجاد فاز تاخیر در ارتعاش لولهها شده و دستگاه بر اساس این اختلاف فاز، دبی جرمی را مستقیماً اندازهگیری میکند.
این فناوری علاوه بر دبی جرمی، موارد زیر را نیز اندازه میگیرد:
• چگالی
• دما
• دبی حجمی
• دبی استاندارد
مزایا
• دقت بسیار بالا حتی بالاتر از 0.1%
• مناسب برای تقریبا تمام سیالات: مایع، گاز، بخار
• عدم نیاز به اصلاحات دمایی و فشاری
• عدم تأثیر ویسکوزیته و فشار
• اندازهگیری همزمان چند پارامتر
• بدون وابستگی به پروفایل جریان
محدودیتها
• قیمت بالاتر نسبت به انواع دیگر
• وزن و اندازه بیشتر
• مناسب نبودن برای لولههای خیلی بزرگ
موارد کاربرد
• نفت و گاز
• پتروشیمی
• دارویی
• غذایی
• صنایع دقیق مالی
• اندازهگیری گازهای خاص
• اسیدها و مواد شیمیایی گرانقیمت
مدلهای معروف اندرسهاوزر
• Promass F – همهکاره و دقیق
• Promass E – اقتصادیتر
• Promass I – مناسب ویسکوزیتههای بالا
• Promass Q – بهترین گزینه برای صنایع غذایی و نوشیدنی
مقایسه کامل سه فلومتر (تحلیل تخصصی کارزان کالا)
دقت اندازهگیری
کورولیسی: بسیار بالا
توربینی: بالا فقط برای مایعات تمیز
مغناطیسی: متوسط تا بالا برای سیالات رسانا
سازگاری با انواع سیال
کورولیسی: بهترین و کاملترین
مغناطیسی: محدود به سیالات رسانا
توربینی: مناسب مایعات تمیز و کمویسکوز
هزینه
مغناطیسی: متوسط
توربینی: پایین
کورولیسی: بالا
نگهداری
کورولیسی: کم
مغناطیسی: بسیار کم
توربینی: متوسط تا زیاد
عمر مفید
کورولیسی: بالا
مغناطیسی: بسیار بالا
توربینی: کمتر به علت قطعات متحرک
کاربرد در صنایع
• آب و فاضلاب → مغناطیسی
• نفت و گاز → کورولیسی
• غذایی و نوشیدنی → کورولیسی
• سوخت و حلالها → توربینی و کورولیسی
• مواد شیمیایی → کورولیسی
• دوغاب و فاضلاب → مغناطیسی
انتخاب بهترین فلومتر از دید کارزان کالا
اگر سیال رسانا باشد → Promag بهترین انتخاب است.
اگر دقت بسیار بالا و اندازهگیری جرمی نیاز باشد → Promass ایدهآل است.
اگر قیمت مهم باشد و سیال تمیز باشد → فلومتر توربینی اقتصادیتر است.
اگر در انتخاب مردد هستید → کورولیسی همیشه مطمئنترین گزینه است.
جمعبندی
اندرسهاوزر با ارائه سه فناوری اصلی—مغناطیسی، توربینی و کورولیسی—تقریباً تمام نیازهای اندازهگیری دبی در صنایع را پوشش میدهد. انتخاب بین این سه مدل به نوع سیال، شرایط فرآیند، دقت مورد نیاز، هزینه و استانداردهای صنعت بستگی دارد. گروه مهندسی کارزان کالا همواره در پروژههای مختلف، بر اساس مشخصات فنی مشتریان، بهترین فلومتر را پیشنهاد میدهد و امکان تأمین تمامی مدلهای اندرسهاوزر را فراهم کرده است.
