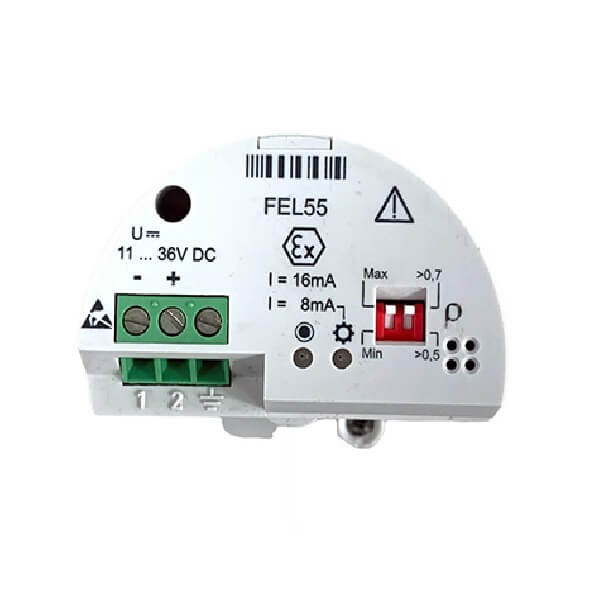

برد الکترونیکی FEL55 اندرس هاوزر | Electronics FEL55 8/16mA
برد الکترونیکی FEL55 یک ماژول الکترونیکی تخصصی برای تجهیزات سطح‌سنج ارتعاشی Liquiphant اندرس هاوزر است که برای انتقال سیگنال 8/16 میلی‌آمپر از طریق اتصال دو سیمه طراحی شده است. این ماژول در سیستم‌های تشخیص سطح نقطه‌ای مایعات مورد استفاده قرار می‌گیرد و امکان اتصال تجهیز Liquiphant به واحدهای ارزیابی یا ورودی آنالوگ PLC را فراهم می‌کند.
FEL55 با ولتاژ تغذیه 11 تا 36 ولت DC کار می‌کند و توان مصرفی آن کمتر از 600 میلی‌وات است. خروجی آن در دو وضعیت اصلی حدود 8 و 16 میلی‌آمپر تغییر می‌کند و در شرایط خطا مانند خرابی سنسور یا قطع تغذیه، سیگنال خطا نیز قابل تشخیص است. این ساختار باعث می‌شود الکترونیک FEL55 برای کاربردهایی که نیاز به تشخیص وضعیت سطح و انتقال آن به سیستم کنترل دارند، گزینه‌ای مناسب باشد.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
قیمت محصول
محصولات مرتبط
لول سوئیچ ارتعاشی Liquiphant T FTL260
لول سوئیچ ارتعاشی Liquiphant T FTL260 یک سوئیچ سطح نقطه‌ای برای تشخیص سطح مایعات است که با فناوری ارتعاشی کار می‌کند. این مدل به‌عنوان جایگزینی بدون نیاز به نگهداری برای فلوت سوئیچ‌ها طراحی شده و برای تشخیص رسیدن مایع به یک نقطه مشخص در مخزن کاربرد دارد. FTL260 می‌تواند برای کنترل سطح بالا و پایین، جلوگیری از سرریز و ایجاد سیگنال کنترلی برای تجهیزات فرآیندی استفاده شود. ساختار بدون قطعات متحرک مکانیکی، عملکرد مستقل از تغییرات چگالی مایع در محدوده مشخص و طراحی مناسب برای کاربردهای صنعتی از ویژگی‌های مهم این مدل هستند. این محصول از نسل قدیمی Liquiphant محسوب می‌شود و طبق اطلاعات فعلی سازنده، FTL31 به‌عنوان مدل جانشین آن معرفی شده است. بنابراین هنگام جایگزینی یا خرید FTL260 باید سازگاری نسخه موجود با شرایط فرآیند و سیستم کنترل بررسی شود
لول سوئیچ Soliphant FTM21
لول سوئیچ Soliphant FTM21 یک سوئیچ سطح نقطه‌ای ارتعاشی (Vibronic) از شرکت اندرس هاوزر است که برای تشخیص سطح مواد جامد پودری و دانه‌ای در سیلوها، مخازن و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از سنسور ارتعاشی، وضعیت رسیدن ماده به نقطه تعیین‌شده را تشخیص داده و سیگنال سوئیچینگ را به سیستم کنترل منتقل می‌کند.
Soliphant FTM21 به دلیل برخورداری از لوله امتدادی، برای نقاط اندازه‌گیری با عمق بیشتر مناسب است و در کاربردهای مختلف به‌عنوان لول سوئیچ مواد جامد مورد استفاده قرار می‌گیرد. قسمت‌های در تماس با فرآیند از جنس 316L بوده و محدوده دمای فرآیندی آن تا 150+ درجه سانتی‌گراد و محدوده فشار فرآیندی آن از خلأ تا 25 بار است.
این سطح سنج ارتعاشی FTM21 برای کاربردهایی مانند سیلوهای مواد پودری، مخازن مواد گرانولی، صنایع سیمان، شیمیایی، پلاستیک و مواد ساختمانی گزینه‌ای مناسب است. بسته به پیکربندی تجهیز، امکان انتخاب الکترونیک با خروجی PNP یا رله نیز وجود دارد.
برای انتخاب صحیح لول سوئیچ Soliphant باید مدل دقیق تجهیز، نوع ماده، چگالی، دما و فشار فرآیند، طول سنسور و نوع خروجی مورد نیاز بررسی شود.
لول سوئیچ Soliphant FTM51
لول سوئیچ Endress+Hauser Soliphant FTM51 یک تجهیز نقطه‌ای برای تشخیص وجود یا عدم وجود مواد جامد پودری و دانه‌ای در مخازن و سیلوها است. این مدل با استفاده از فناوری ارتعاشی (Vibronic) می‌تواند رسیدن مواد جامد به یک نقطه مشخص را تشخیص دهد و برای کنترل پرشدن یا خالی شدن مخزن مورد استفاده قرار گیرد. FTM51 برای کاربردهایی مانند مواد پودری، گرانول، پودرهای معدنی، سیمان، مواد غذایی و سایر جامدات فله‌ای طراحی شده و با توجه به نوع فرآیند می‌توان آن را با اتصالات و طول پروب مناسب انتخاب کرد. طراحی صنعتی، قابلیت استفاده در مخازن و سیلوها و امکان انتخاب نسخه‌های مختلف الکترونیکی، این لول سوئیچ را به گزینه‌ای مناسب برای سیستم‌های کنترل سطح نقطه‌ای تبدیل کرده است.
برد الکترونیکی FEM24
35,000,000 تومان
برد الکترونیکی FEM24 یک Electronic Insert از شرکت اندرس هاوزر است که برای تجهیزات Soliphant T FTM20 و FTM21 طراحی شده است. این ماژول دارای خروجی رله DPDT بوده و برای انتقال وضعیت تشخیص سطح مواد جامد به مدار کنترل مورد استفاده قرار می‌گیرد.
FEM24 با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، امکان استفاده در مدارهای مختلف کنترل صنعتی را فراهم می‌کند. خروجی رله‌ای این برد برای کاربردهایی مناسب است که به کنتاکت تغییر وضعیت به‌جای خروجی ترانزیستوری PNP نیاز دارند.
این برد FEM24 در ساختار سوئیچ سطح ارتعاشی Soliphant برای تشخیص سطح مواد پودری و دانه‌ای به کار می‌رود و می‌تواند در کاربردهایی مانند سیلوها، مخازن مواد جامد، صنایع سیمان، شیمیایی و پلاستیک مورد استفاده قرار گیرد.
لول سوئیچ Soliphant FTM30
لول سوئیچ Soliphant FTM30 اندرس هاوزر یک سوئیچ سطح نقطه‌ای ارتعاشی برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با سنسور دوشاخه‌ای 230 میلی‌متری، بدون نیاز به کالیبراسیون و با مقاومت مناسب در برابر تجمع مواد، برای کنترل حداقل یا حداکثر سطح طراحی شده است. FTM30 دمای فرآیند 40- تا 150+ درجه سانتی‌گراد و فشار تا 16 بار را پوشش می‌دهد و با نسخه‌های AC، DC-PNP و رله ارائه شده است. این مدل اکنون متوقف شده و FTM50 جانشین آن است.
برد الکترونیکی FEM31
برد الکترونیکی Endress+Hauser FEM31 یک ماژول کنترل و پردازش سیگنال برای لول‌سوئیچ‌های ویبرونیک سری Soliphant و Liquiphant است. این برد با طراحی پایدار و خروجی قابل اعتماد، وظیفه پردازش ارتعاش سنسور و ارسال سیگنال سوئیچینگ دقیق را بر عهده دارد. FEM31 برای کنترل سطح مایعات و مواد جامد دانه‌ای در صنایع مختلف مناسب بوده و به دلیل کیفیت ساخت بالا، عملکردی ایمن و بدون نیاز به نگهداری فراهم می‌کند.
اطلاعات محصول
برد الکترونیکی FEL55 یکی از ماژول‌های اختصاصی مورد استفاده در تجهیزات Liquiphant اندرس هاوزر است. این برد وظیفه دارد وضعیت تشخیص داده‌شده توسط سنسور ارتعاشی را به یک سیگنال الکتریکی قابل دریافت توسط سیستم ارزیابی منتقل کند.
FEL55 در واقع یک سطح‌سنج مستقل نیست؛ بلکه بخشی از ساختار الکترونیکی لول سوئیچ Liquiphant محسوب می‌شود. در این سیستم، چنگک ارتعاشی وضعیت وجود یا عدم وجود مایع در نقطه نصب را تشخیص می‌دهد و الکترونیک داخلی، این وضعیت را به سیگنال 8/16 میلی‌آمپر تبدیل می‌کند.
برای مشاهده تجهیزات مرتبط با ابزار دقیق می‌توانید دسته‌بندی تجهیزات تخصصی اندازه‌گیری و کنترل را بررسی کنید.
معرفی برد الکترونیکی FEL55
عملکرد الکترونیک FEL55
FEL55 برای اتصال به یک واحد سوئیچینگ یا سیستم کنترل مجزا طراحی شده است. ارتباط با تجهیز خارجی از طریق مدار دو سیمه انجام می‌شود و وضعیت سطح با دو سطح جریان حدود 8 و 16 میلی‌آمپر منتقل می‌شود.
طبق مستندات فنی، سیگنال خروجی FEL55 به‌صورت زیر است:
- حدود 16 mA با تلرانس ±5 درصد
- حدود 8 mA با تلرانس ±6 درصد
- سیگنال خطا کمتر از 3.6 mA
بنابراین FEL55 8/16 mA برخلاف یک خروجی معمولی 4 تا 20 میلی‌آمپر، از دو سطح جریان مشخص برای تشخیص وضعیت سوئیچ استفاده می‌کند.
کاربرد در Liquiphant
FEL55 در خانواده Liquiphant M و برخی تجهیزات Liquiphant دیگر استفاده شده است. مستندات رسمی، این الکترونیک را برای مدل‌هایی مانند FTL50، FTL51، FTL50H و FTL51H معرفی می‌کنند.
در نسل‌های جدیدتر Liquiphant نیز FEL55 به‌عنوان یک قطعه الکترونیکی با مشخصات 11 تا 36 ولت DC در فهرست قطعات سازنده دیده می‌شود.
جدول مشخصات فنی برد FEL55
| مشخصه | مقدار |
|---|---|
| مدل | FEL55 |
| سازنده | Endress+Hauser |
| نوع تجهیز | Electronic Insert |
| کاربرد | تشخیص سطح نقطه‌ای مایعات |
| فناوری سنجش | ویبرونیک / Liquiphant |
| نوع اتصال | دو سیمه |
| ولتاژ تغذیه | 11 تا 36 VDC |
| توان مصرفی | کمتر از 600 mW |
| سیگنال خروجی | 8/16 mA |
| جریان وضعیت بالا | حدود 16 mA |
| جریان وضعیت پایین | حدود 8 mA |
| سیگنال خطا | کمتر از 3.6 mA |
| حفاظت در برابر پلاریته معکوس | دارد |
| نوع سیستم خارجی | واحد ارزیابی یا PLC |
| خانواده محصول | Liquiphant |
| نوع اندازه‌گیری | Level Limit / حد سطح |
ویژگی‌ها و مزایای FEL55
یکی از مهم‌ترین مزایای ماژول الکترونیکی FEL55 ساختار دو سیمه آن است که امکان انتقال وضعیت سطح به واحد ارزیابی خارجی را فراهم می‌کند. این موضوع باعث می‌شود بتوان از آن در سیستم‌هایی استفاده کرد که پردازش یا کنترل نهایی در PLC یا تجهیزات دیگر انجام می‌شود.
از ویژگی‌های مهم این ماژول می‌توان به حفاظت در برابر پلاریته معکوس، مصرف توان کمتر از 600 میلی‌وات و تشخیص وضعیت خطا اشاره کرد. سیگنال کمتر از 3.6 میلی‌آمپر در شرایط خطا امکان تفکیک وضعیت غیرعادی از حالت‌های عادی را فراهم می‌کند.
از طرف دیگر، وجود FEL55 به‌عنوان یک قطعه قابل تعویض اهمیت زیادی در تعمیر تجهیزات Liquiphant دارد. اندرس هاوزر این قطعه را با عنوان Electronics FEL55 11–36VDC در فهرست قطعات برخی مدل‌های Liquiphant ارائه کرده است.
کاربردهای صنعتی برد FEL55
برد FEL55 در سیستم‌های سطح سنج ارتعاشی برای تشخیص سطح نقطه‌ای مایعات کاربرد دارد. این نوع اندازه‌گیری زمانی اهمیت دارد که سیستم کنترل باید از رسیدن مایع به یک نقطه مشخص مطلع شود.
از کاربردهای رایج می‌توان به موارد زیر اشاره کرد:
- حفاظت از پمپ در برابر خشک‌کار کردن
- تشخیص حد بالای مخزن
- تشخیص حد پایین مخزن
- کنترل پر و خالی شدن مخازن
- سیستم‌های فرآیندی صنایع شیمیایی
- صنایع نفت و گاز
- صنایع غذایی و دارویی، در نسخه‌های متناسب با الزامات فرآیند
- تجهیزات عمومی فرآیندی
در واقع سوئیچ سطح مایعات مجهز به FEL55 برای کنترل یک نقطه مشخص از سطح طراحی شده و برای اندازه‌گیری پیوسته ارتفاع مایع کاربرد ندارد.
برای مشاهده محصولات مرتبط با اندازه گیری سطح-لول متر می‌توانید دسته‌بندی تخصصی تجهیزات سطح را بررسی کنید.
تفاوت FEL55 با FEL56
FEL55 و FEL56 هر دو برای تجهیزات Liquiphant و اتصال به واحد ارزیابی خارجی استفاده می‌شوند، اما روش انتقال سیگنال آن‌ها متفاوت است.
| ویژگی | FEL55 | FEL56 |
|---|---|---|
| نوع سیگنال | 8/16 mA | NAMUR |
| اتصال | دو سیمه | دو سیمه |
| تغذیه | 11–36 VDC | حدود 4–12.5 VDC |
| کاربرد | PLC / واحد ارزیابی | تقویت‌کننده ایزوله NAMUR |
| نوع خروجی | جریان 8/16 mA | L/H Edge |
| کاربرد اصلی | تشخیص سطح نقطه‌ای | تشخیص سطح نقطه‌ای |
FEL56 برای سیگنال NAMUR طراحی شده، در حالی که FEL55 سیگنال 8/16 میلی‌آمپر را روی کابل دو سیمه منتقل می‌کند. بنابراین این دو ماژول را نباید صرفاً به دلیل شباهت ظاهری جایگزین یکدیگر در نظر گرفت.
برای آشنایی با تجهیزات مرتبط با فناوری ویبرونیک، دسته سطح سنج ارتعاشی را نیز مشاهده کنید.
راهنمای انتخاب و تعویض FEL55
هنگام خرید برد FEL55 نباید فقط شماره مدل روی برد را بررسی کرد. مدل دقیق Liquiphant، نوع الکترونیک، ولتاژ تغذیه، نوع سیستم ارزیابی و مشخصات الکتریکی مدار باید با یکدیگر مطابقت داشته باشند.
اگر تجهیز فعلی از FEL56 یا سایر الکترونیک‌های Liquiphant استفاده می‌کند، جایگزینی مستقیم با FEL55 بدون بررسی مدار مجاز نیست؛ زیرا نوع سیگنال و شرایط تغذیه این الکترونیک‌ها متفاوت است.
سوالات متداول
برد FEL55 چیست؟
FEL55 یک ماژول الکترونیکی اندرس هاوزر برای تجهیزات Liquiphant است که وضعیت تشخیص سطح را به سیگنال 8/16 میلی‌آمپر تبدیل و از طریق اتصال دو سیمه منتقل می‌کند.
خروجی FEL55 چند میلی‌آمپر است؟
سیگنال اصلی FEL55 در دو سطح حدود 8 و 16 میلی‌آمپر قرار دارد. سیگنال خطا نیز کمتر از 3.6 میلی‌آمپر اعلام شده است.
ولتاژ تغذیه FEL55 چقدر است؟
محدوده تغذیه این الکترونیک 11 تا 36 ولت DC است.
آیا FEL55 یک ترانسمیتر سطح است؟
خیر. FEL55 یک Electronic Insert برای تجهیز Liquiphant است و به‌تنهایی یک ترانسمیتر سطح پیوسته محسوب نمی‌شود.
آیا FEL55 با PLC قابل استفاده است؟
بله. یکی از کاربردهای اصلی FEL55 اتصال آن به ورودی آنالوگ PLC با ساختار 4 تا 20 میلی‌آمپر است که وضعیت 8/16 میلی‌آمپر را دریافت و تفسیر می‌کند.
آیا FEL55 و FEL56 قابل جایگزینی هستند؟
خیر، صرفاً به دلیل شباهت عملکرد نباید آن‌ها را جایگزین یکدیگر کرد. FEL55 از سیگنال 8/16 میلی‌آمپر و FEL56 از سیگنال NAMUR استفاده می‌کند.
جمع‌بندی
برد الکترونیکی FEL55 یک قطعه تخصصی برای تجهیزات Liquiphant است که با استفاده از تغذیه 11 تا 36 ولت DC و اتصال دو سیمه، وضعیت سطح را به سیگنال‌های حدود 8 و 16 میلی‌آمپر منتقل می‌کند. این ویژگی باعث شده FEL55 در سیستم‌های تشخیص سطح نقطه‌ای و کاربردهای مبتنی بر PLC و واحدهای ارزیابی خارجی مورد استفاده قرار گیرد.
انتخاب صحیح این ماژول باید بر اساس مدل دقیق Liquiphant و مشخصات سیستم ارزیابی انجام شود؛ به‌خصوص باید تفاوت FEL55 با الکترونیک‌هایی مانند FEL56، FEL57 و FEL58 در نظر گرفته شود.
