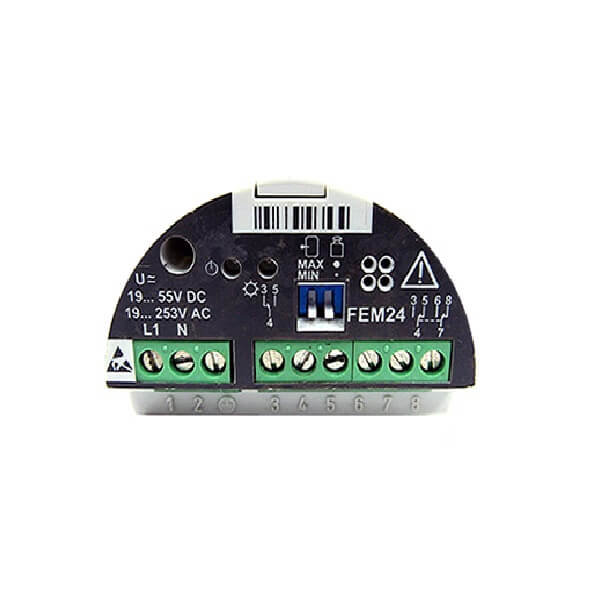

برد الکترونیکی FEM24
برد الکترونیکی FEM24 یک Electronic Insert از شرکت اندرس هاوزر است که برای تجهیزات Soliphant T FTM20 و FTM21 طراحی شده است. این ماژول دارای خروجی رله DPDT بوده و برای انتقال وضعیت تشخیص سطح مواد جامد به مدار کنترل مورد استفاده قرار می‌گیرد.
FEM24 با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، امکان استفاده در مدارهای مختلف کنترل صنعتی را فراهم می‌کند. خروجی رله‌ای این برد برای کاربردهایی مناسب است که به کنتاکت تغییر وضعیت به‌جای خروجی ترانزیستوری PNP نیاز دارند.
این برد FEM24 در ساختار سوئیچ سطح ارتعاشی Soliphant برای تشخیص سطح مواد پودری و دانه‌ای به کار می‌رود و می‌تواند در کاربردهایی مانند سیلوها، مخازن مواد جامد، صنایع سیمان، شیمیایی و پلاستیک مورد استفاده قرار گیرد.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
قیمت محصول
35,000,000 تومان
محصولات مرتبط
لول سوئیچ اندرس هاوزر مدل FTM20
78,000,000 تومان
لول سوئیچ اندرس هاوزر مدل FTM20 یک سنسور سطح ارتعاشی اقتصادی و کامپکت است که برای تشخیص سطح مایعات در مخازن کوچک، سیستم‌های آب و فاضلاب، صنایع غذایی و کاربری‌های عمومی طراحی شده است. این مدل بدون نیاز به کالیبراسیون، عملکرد دقیق، پایدار و ایمن ارائه می‌دهد و در برابر تغییرات دما و چگالی سیال حساسیت بالایی دارد. این محصول انتخابی ایده‌آل برای کنترل سطح نقطه‌ای با هزینه مناسب در سیستم‌های صنعتی است.
لول سوئیچ ارتعاشی Liquiphant FTL50
لول سوئیچ ارتعاشی Liquiphant FTL50 یک سوئیچ سطح نقطه‌ای از خانواده Liquiphant M است که برای تشخیص وجود یا عدم وجود مایعات در یک نقطه مشخص از مخزن، خطوط فرایندی و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از فناوری ویبرونیک (Vibronic) و یک شاخک ارتعاشی، بدون نیاز به قطعات مکانیکی متحرک، وضعیت سطح سیال را تشخیص می‌دهد.
FTL50 به دلیل ساختار کامپکت، برای نصب در فضاهای محدود و همچنین کاربردهایی که دسترسی به محل نصب اهمیت دارد، گزینه‌ای مناسب است. عملکرد این لول سوئیچ تحت تأثیر عواملی مانند جریان، تلاطم، حباب، کف، ارتعاشات فرایندی و ایجاد رسوب در محدوده‌های مشخص قرار نمی‌گیرد. این ویژگی باعث می‌شود Liquiphant FTL50 در بسیاری از کاربردهای صنعتی، جایگزین مناسبی برای سوئیچ‌های شناوری باشد.
این محصول برای تشخیص سطح نقطه‌ای مایعات در صنایع مختلف مورد استفاده قرار می‌گیرد و بسته به نوع الکترونیک انتخاب‌شده، امکان استفاده با خروجی‌ها و سیستم‌های کنترلی مختلف را فراهم می‌کند.
برد الکترونیکی FEL58
برد الکترونیکی اندرس هاوزر FEL58 یک Electronic Insert تخصصی برای تجهیزات سازگار Liquiphant است که در سیستم‌های سطح سنج ارتعاشی و تشخیص نقطه‌ای سطح مایعات مورد استفاده قرار می‌گیرد.
این برد بخشی از سیستم الکترونیکی تجهیز بوده و در کاربردهایی مانند کنترل حد بالا و پایین سطح، حفاظت در برابر سرریز مخزن، کنترل پمپ و سیستم‌های اتوماسیون صنعتی کاربرد دارد. انتخاب FEL58 باید بر اساس مدل دقیق Liquiphant، کد قطعه و مشخصات الکتریکی دستگاه انجام شود.
لول سوئیچ ارتعاشی Liquiphant FTL50H
لول سوئیچ ارتعاشی Liquiphant FTL50H یک تجهیز تخصصی از خانواده Liquiphant اندرس هاوزر است که برای تشخیص نقطه‌ای سطح مایعات در مخازن و تجهیزات فرآیندی استفاده می‌شود. این تجهیز با فناوری ویبرونیک (Vibronic) کار می‌کند و با تشخیص تغییر فرکانس ارتعاش فورک، رسیدن مایع به نقطه مشخص را شناسایی می‌کند.
FTL50H برای کاربردهایی مانند تشخیص حد بالای سطح، حد پایین سطح، جلوگیری از سرریز مخزن و حفاظت از پمپ در برابر خشک‌کارکردن مناسب است. بسته به پیکربندی انتخاب‌شده، امکان استفاده از الکترونیک‌های مختلف برای تطبیق با سیستم کنترل و مدار تغذیه وجود دارد.
طراحی FTL50H برای کاربردهای صنعتی و همچنین نسخه‌های دارای الزامات بهداشتی، این مدل را به گزینه‌ای مناسب برای طیف متنوعی از فرآیندهای اندازه‌گیری سطح تبدیل کرده است. انتخاب دقیق اتصال فرآیندی، جنس قطعات در تماس با سیال، طول فورک و الکترونیک باید بر اساس شرایط فرآیند انجام شود.
برد الکترونیکی FEL52 اندرس هاوزر
25,000,000 تومان
برد الکترونیکی FEL52 یک ماژول الکترونیکی برای تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطه‌ای مایعات و انتقال وضعیت سنسور به سیستم کنترل مورد استفاده قرار می‌گیرد. این الکترونیک از نوع DC-PNP و سه سیمه بوده و برای اتصال مستقیم به مدارهای کنترلی مناسب است.
FEL52 با ولتاژ تغذیه 10 تا 55 ولت DC کار می‌کند و دارای دو خروجی ترانزیستوری PNP است. این خروجی‌ها امکان انتقال وضعیت سوئیچینگ و همچنین هشدار را فراهم می‌کنند. حداکثر جریان بار برای هر خروجی 350 میلی‌آمپر است. الکترونیک FEL52 همچنین از حفاظت در برابر پلاریته معکوس برخوردار بوده و برای استفاده در تجهیزات سطح سنج ارتعاشی Liquiphant طراحی شده است.
این ماژول برای کاربردهایی مانند کنترل حد بالا و پایین مخازن، جلوگیری از خشک‌کار کردن پمپ و تشخیص وجود یا عدم وجود مایع در یک نقطه مشخص مناسب است. انتخاب FEL52 باید بر اساس مدل دقیق Liquiphant و مدار کنترل انجام شود.
لول سوئیچ Soliphant FTM51
لول سوئیچ Endress+Hauser Soliphant FTM51 یک تجهیز نقطه‌ای برای تشخیص وجود یا عدم وجود مواد جامد پودری و دانه‌ای در مخازن و سیلوها است. این مدل با استفاده از فناوری ارتعاشی (Vibronic) می‌تواند رسیدن مواد جامد به یک نقطه مشخص را تشخیص دهد و برای کنترل پرشدن یا خالی شدن مخزن مورد استفاده قرار گیرد. FTM51 برای کاربردهایی مانند مواد پودری، گرانول، پودرهای معدنی، سیمان، مواد غذایی و سایر جامدات فله‌ای طراحی شده و با توجه به نوع فرآیند می‌توان آن را با اتصالات و طول پروب مناسب انتخاب کرد. طراحی صنعتی، قابلیت استفاده در مخازن و سیلوها و امکان انتخاب نسخه‌های مختلف الکترونیکی، این لول سوئیچ را به گزینه‌ای مناسب برای سیستم‌های کنترل سطح نقطه‌ای تبدیل کرده است.
اطلاعات محصول
برد الکترونیکی FEM24 یک Electronic Insert از شرکت اندرس هاوزر است که برای تجهیزات Soliphant T FTM20 و FTM21 طراحی شده است. این ماژول در نسخه دارای خروجی رله قرار می‌گیرد و برای انتقال وضعیت تشخیص سطح به مدار کنترل یا تجهیزات متصل استفاده می‌شود.
FEM24 برخلاف FEM22 که دارای خروجی PNP است، از دو کنتاکت تغییر وضعیت مستقل (DPDT) استفاده می‌کند و امکان سوئیچ کردن بارهای AC و DC را فراهم می‌سازد. این ویژگی باعث می‌شود برد FEM24 در مدارهایی که خروجی رله‌ای مورد نیاز است، گزینه مناسبی باشد.
این Electronic Insert در تجهیزات Soliphant برای تشخیص سطح مواد جامد استفاده می‌شود و با FTM20 و FTM21 سازگاری دارد.
برای مشاهده تجهیزات مرتبط با این محصول می‌توانید به دسته‌بندی ابزار دقیق مراجعه کنید. همچنین سایر تجهیزات اندازه گیری سطح-لول متر و محصولات سطح سنج ارتعاشی را نیز می‌توانید بررسی کنید.
مشخصات فنی FEM24
| مشخصه | مقدار |
|---|---|
| مدل | FEM24 |
| نوع قطعه | Electronic Insert |
| سازنده | Endress+Hauser |
| تجهیزات سازگار | Soliphant T FTM20 / FTM21 |
| نوع خروجی | رله DPDT |
| نوع کنتاکت | دو کنتاکت تغییر وضعیت شناور |
| تغذیه AC | 19 تا 253 ولت AC، 50/60 هرتز |
| تغذیه DC | 19 تا 55 ولت DC |
| حداکثر توان مصرفی | 1.3 وات |
| حفاظت پلاریته معکوس | دارد |
| رده اضافه‌ولتاژ | Category III |
| جریان AC کنتاکت | حداکثر 6 آمپر |
| ولتاژ AC کنتاکت | حداکثر 253 ولت |
| توان AC | حداکثر 1500 VA با cosφ=1 |
| توان AC | حداکثر 750 VA با cosφ>0.7 |
| جریان DC | حداکثر 6 آمپر تا 30 ولت |
| جریان DC | حداکثر 0.2 آمپر تا 125 ولت |
| شماره سفارش | 52025691 |
مشخصات بار قابل سوئیچ و محدوده‌های تغذیه باید بر اساس نسخه و شرایط اتصال دقیق تجهیز بررسی شوند.
ویژگی‌ها و مزایای برد FEM24
خروجی رله DPDT
مهم‌ترین ویژگی الکترونیک FEM24 استفاده از خروجی رله DPDT است. دو کنتاکت تغییر وضعیت شناور امکان استفاده از این Electronic Insert را در مدارهای مختلف کنترل فراهم می‌کنند.
تغذیه AC و DC
FEM24 قابلیت کار با تغذیه 19 تا 253 ولت AC و همچنین 19 تا 55 ولت DC را دارد. این محدوده باعث می‌شود در مدارهای کنترلی با ولتاژهای مختلف قابل استفاده باشد.
مناسب برای مدارهای رله‌ای
در شرایطی که سیستم کنترل به خروجی کنتاکتی نیاز دارد، FEM24 Relay می‌تواند نسبت به نسخه PNP مانند FEM22 انتخاب مناسب‌تری باشد.
حفاظت پلاریته معکوس
طبق مشخصات فنی، FEM24 دارای حفاظت در برابر پلاریته معکوس است.
امکان استفاده برای بارهای AC و DC
کنتاکت‌های رله FEM24 امکان سوئیچ کردن بارهای مشخص AC و DC را فراهم می‌کنند. ظرفیت بار باید متناسب با نوع بار، ولتاژ و شرایط مدار انتخاب شود.
کاربردهای برد الکترونیکی FEM24
برد Soliphant FEM24 در کنار تجهیزات تشخیص سطح مواد جامد برای کاربردهایی مانند موارد زیر استفاده می‌شود:
- سیلوهای مواد پودری
- مخازن مواد گرانولی
- صنایع سیمان
- صنایع شیمیایی
- صنایع پلاستیک
- ذخیره‌سازی مواد اولیه
- تجهیزات انتقال مواد جامد
- سیستم‌های کنترل سطح صنعتی
FEM24 در این تجهیزات وظیفه ارائه خروجی رله‌ای از وضعیت سوئیچ سطح ارتعاشی را بر عهده دارد.
تفاوت FEM24 و FEM22
FEM24 و FEM22 هر دو به‌عنوان Electronic Insert در تجهیزات Soliphant T FTM20 و FTM21 استفاده می‌شوند، اما نوع خروجی آنها متفاوت است.
| ویژگی | FEM24 | FEM22 |
|---|---|---|
| نوع خروجی | رله DPDT | PNP ترانزیستوری |
| تغذیه | 19–253V AC / 19–55V DC | 10–45V DC |
| نوع اتصال | رله‌ای | سه سیمه DC |
| کاربرد اصلی | مدارهای رله‌ای | PLC و DI |
| خروجی کنتاکتی | دارد | ندارد |
| نوع سوئیچینگ | رله | ترانزیستور PNP |
| شماره سفارش | 52025691 | 52025688 |
بنابراین اگر سیستم کنترل به خروجی رله DPDT نیاز داشته باشد، FEM24 انتخاب مناسب‌تری است. در مقابل، برای اتصال مستقیم به ورودی دیجیتال PLC با سیگنال PNP، FEM22 گزینه مرتبط است.
راهنمای انتخاب و تعویض FEM24
پیش از خرید برد الکترونیکی اندرس هاوزر FEM24، موارد زیر باید بررسی شوند:
- مدل دقیق تجهیز Soliphant
- سازگاری FEM24 با FTM20 یا FTM21
- نوع Electronic Insert قبلی
- ولتاژ تغذیه AC یا DC
- نوع بار متصل به رله
- جریان و توان بار
- نوع مدار کنترل
- شماره سفارش قطعه
FEM24 نباید صرفاً بر اساس شباهت ظاهری با برد قبلی انتخاب شود. تطبیق مدل تجهیز و مشخصات الکتریکی برای جایگزینی صحیح ضروری است.
سوالات متداول
برد FEM24 برای چه تجهیزاتی استفاده می‌شود؟
FEM24 برای تجهیزات Soliphant T مدل FTM20 و FTM21 به‌عنوان Electronic Insert با خروجی رله استفاده می‌شود.
خروجی FEM24 چیست؟
خروجی FEM24 از نوع رله DPDT با دو کنتاکت تغییر وضعیت شناور است.
ولتاژ تغذیه FEM24 چقدر است؟
تغذیه FEM24 برای AC برابر 19 تا 253 ولت و برای DC برابر 19 تا 55 ولت است.
آیا FEM24 با FTM21 سازگار است؟
بله. FEM24 به‌عنوان Electronic Insert برای Soliphant T FTM20 و FTM21 ارائه شده است.
شماره سفارش FEM24 چیست؟
شماره سفارش رسمی FEM24 برابر 52025691 است.
تفاوت FEM24 و FEM22 چیست؟
FEM24 دارای خروجی رله DPDT است، در حالی که FEM22 دارای خروجی PNP سه سیمه است. انتخاب بین این دو به نوع ورودی سیستم کنترل و مدار مورد استفاده بستگی دارد.
جمع‌بندی
برد الکترونیکی FEM24 یک Electronic Insert رله‌ای برای تجهیزات Soliphant T FTM20 و FTM21 است. خروجی رله DPDT، پشتیبانی از تغذیه 19 تا 253 ولت AC و 19 تا 55 ولت DC و قابلیت سوئیچ بارهای مشخص AC و DC، از مهم‌ترین مشخصات این برد محسوب می‌شوند.
در زمان تعویض الکترونیک FEM24 باید مدل دقیق Soliphant، نوع تغذیه، مشخصات بار و نوع خروجی مورد نیاز بررسی شود. شماره سفارش رسمی این Electronic Insert برابر 52025691 است.
چرا خرید FEM24 از کارزان کالا؟
کارزان کالا با تمرکز بر ابزار دقیق و تجهیزات اندازه‌گیری سطح، امکان تأمین قطعات و Electronic Insertهای مرتبط با تجهیزات اندرس هاوزر را فراهم می‌کند.
مزایای خرید:
- مشاوره تخصصی
- بررسی سازگاری برد با تجهیز
- تأمین تجهیزات و قطعات اصلی
- پشتیبانی فنی
- ارسال سریع
برای استعلام قیمت و بررسی سازگاری Endress+Hauser FEM24 با تجهیز خود، با کارشناسان کارزان کالا تماس بگیرید.
