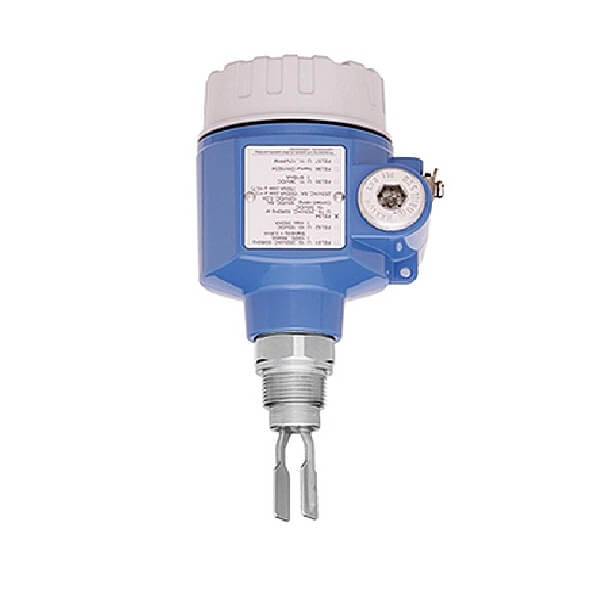

لول سوئیچ ارتعاشی Liquiphant FTL50
لول سوئیچ ارتعاشی Liquiphant FTL50 یک سوئیچ سطح نقطه‌ای از خانواده Liquiphant M است که برای تشخیص وجود یا عدم وجود مایعات در یک نقطه مشخص از مخزن، خطوط فرایندی و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از فناوری ویبرونیک (Vibronic) و یک شاخک ارتعاشی، بدون نیاز به قطعات مکانیکی متحرک، وضعیت سطح سیال را تشخیص می‌دهد.
FTL50 به دلیل ساختار کامپکت، برای نصب در فضاهای محدود و همچنین کاربردهایی که دسترسی به محل نصب اهمیت دارد، گزینه‌ای مناسب است. عملکرد این لول سوئیچ تحت تأثیر عواملی مانند جریان، تلاطم، حباب، کف، ارتعاشات فرایندی و ایجاد رسوب در محدوده‌های مشخص قرار نمی‌گیرد. این ویژگی باعث می‌شود Liquiphant FTL50 در بسیاری از کاربردهای صنعتی، جایگزین مناسبی برای سوئیچ‌های شناوری باشد.
این محصول برای تشخیص سطح نقطه‌ای مایعات در صنایع مختلف مورد استفاده قرار می‌گیرد و بسته به نوع الکترونیک انتخاب‌شده، امکان استفاده با خروجی‌ها و سیستم‌های کنترلی مختلف را فراهم می‌کند.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
قیمت محصول
محصولات مرتبط
لول سوئیچ Soliphant FTM30
لول سوئیچ Soliphant FTM30 اندرس هاوزر یک سوئیچ سطح نقطه‌ای ارتعاشی برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با سنسور دوشاخه‌ای 230 میلی‌متری، بدون نیاز به کالیبراسیون و با مقاومت مناسب در برابر تجمع مواد، برای کنترل حداقل یا حداکثر سطح طراحی شده است. FTM30 دمای فرآیند 40- تا 150+ درجه سانتی‌گراد و فشار تا 16 بار را پوشش می‌دهد و با نسخه‌های AC، DC-PNP و رله ارائه شده است. این مدل اکنون متوقف شده و FTM50 جانشین آن است.
برد الکترونیکی FEL51
برد الکترونیکی FEL51 یکی از ماژول‌های الکترونیکی اختصاصی تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطه‌ای مایعات طراحی شده است. این الکترونیک در ساختار دو سیمه کار می‌کند و برای اتصال مستقیم به مدارهای تغذیه و کنترل مناسب است.
FEL51 از تغذیه 19 تا 253 ولت AC با فرکانس 50 یا 60 هرتز استفاده می‌کند و وضعیت سطح را از طریق تغییر جریان در مدار دو سیمه مشخص می‌سازد. این ساختار، الکترونیک FEL51 را برای کاربردهایی مانند تشخیص حد بالا یا پایین مخزن، جلوگیری از سرریز و حفاظت از پمپ در برابر خشک‌کار کردن مناسب می‌کند.
این ماژول در تجهیزات سطح سنج ارتعاشی Liquiphant مورد استفاده قرار می‌گیرد و به دلیل ساختار ساده، برای سیستم‌هایی که به یک الکترونیک AC دو سیمه جهت تشخیص سطح نیاز دارند، گزینه‌ای کاربردی است. انتخاب و تعویض FEL51 باید بر اساس مدل دقیق تجهیز Liquiphant و مشخصات مدار الکتریکی انجام شود.
مغزی سوئیچ سطح اندرس هاوزر مدل FEL57
مغزی سوئیچ سطح اندرس هاوزر مدل FEL57 یک Electronic Insert با خروجی PFM و اتصال دو سیمه است که برای سیستم‌های تشخیص سطح نقطه‌ای Liquiphant طراحی شده است. این ماژول با واحدهای ارزیابی Nivotester سازگار بوده و در کاربردهای کنترل حداقل و حداکثر سطح و حفاظت در برابر سرریز مورد استفاده قرار می‌گیرد. ولتاژ تغذیه FEL57 برابر 9.5 تا 12.5 ولت DC و جریان مصرفی آن 10 تا 13 میلی‌آمپر است.
برد الکترونیکی FEM24
35,000,000 تومان
برد الکترونیکی FEM24 یک Electronic Insert از شرکت اندرس هاوزر است که برای تجهیزات Soliphant T FTM20 و FTM21 طراحی شده است. این ماژول دارای خروجی رله DPDT بوده و برای انتقال وضعیت تشخیص سطح مواد جامد به مدار کنترل مورد استفاده قرار می‌گیرد.
FEM24 با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، امکان استفاده در مدارهای مختلف کنترل صنعتی را فراهم می‌کند. خروجی رله‌ای این برد برای کاربردهایی مناسب است که به کنتاکت تغییر وضعیت به‌جای خروجی ترانزیستوری PNP نیاز دارند.
این برد FEM24 در ساختار سوئیچ سطح ارتعاشی Soliphant برای تشخیص سطح مواد پودری و دانه‌ای به کار می‌رود و می‌تواند در کاربردهایی مانند سیلوها، مخازن مواد جامد، صنایع سیمان، شیمیایی و پلاستیک مورد استفاده قرار گیرد.
برد الکترونیکی FEL56
برد الکترونیکی FEL56 یکی از ماژول‌های الکترونیکی قابل استفاده در تجهیزات سطح‌سنج ارتعاشی Liquiphant اندرس هاوزر است که برای ارسال سیگنال NAMUR به واحد سوئیچینگ مجزا طراحی شده است. این ماژول در ساختار تجهیزاتی مانند Liquiphant M FTL50، FTL51، FTL50H و FTL51H استفاده می‌شود و وظیفه آن پردازش وضعیت سنسور ارتعاشی و انتقال سیگنال به مدار ارزیابی خارجی است.
FEL56 از سیگنال دو سیمه NAMUR استفاده می‌کند و تغییر وضعیت سطح را با تغییر جریان در مدار منتقل می‌سازد. محدوده سیگنال اعلام‌شده برای وضعیت‌های مختلف حدود 0.6 تا 1.0 و 2.2 تا 2.8 میلی‌آمپر است. این ساختار برای استفاده همراه با واحدهای سوئیچینگ مناسب بوده و امکان بررسی سیم‌کشی و تجهیزات متصل از طریق عملکرد تست روی الکترونیک را نیز فراهم می‌کند.
لول سوئیچ اندرس هاوزر مدل FTM20
78,000,000 تومان
لول سوئیچ اندرس هاوزر مدل FTM20 یک سنسور سطح ارتعاشی اقتصادی و کامپکت است که برای تشخیص سطح مایعات در مخازن کوچک، سیستم‌های آب و فاضلاب، صنایع غذایی و کاربری‌های عمومی طراحی شده است. این مدل بدون نیاز به کالیبراسیون، عملکرد دقیق، پایدار و ایمن ارائه می‌دهد و در برابر تغییرات دما و چگالی سیال حساسیت بالایی دارد. این محصول انتخابی ایده‌آل برای کنترل سطح نقطه‌ای با هزینه مناسب در سیستم‌های صنعتی است.
اطلاعات محصول
لول سوئیچ ارتعاشی Liquiphant FTL50 اندرس هاوزر یکی از تجهیزات شناخته‌شده برای اندازه گیری سطح مایعات به صورت نقطه‌ای است. این تجهیز برای شرایطی طراحی شده که هدف، اندازه‌گیری پیوسته ارتفاع سیال نیست، بلکه باید رسیدن مایع به یک نقطه مشخص، پر یا خالی شدن مخزن و وضعیت حدی سطح تشخیص داده شود.
FTL50 در خانواده Liquiphant M قرار دارد و از فناوری Vibronic برای تشخیص سطح استفاده می‌کند. اطلاعات فنی رسمی این خانواده، FTL50 را به عنوان یک سوئیچ سطح برای انواع مایعات معرفی می‌کند و برای آن محدوده دمای فرایندی تا 150 درجه سانتی‌گراد و بسته به پیکربندی، فشارهای فرایندی بالا را مشخص کرده است.
برای مشاهده سایر تجهیزات مرتبط می‌توانید از دسته‌بندی ابزار دقیق و بخش اندازه گیری سطح-لول متر استفاده کنید.
معرفی لول سوئیچ Liquiphant FTL50
فناوری عملکرد FTL50
Liquiphant FTL50 بر پایه فناوری ویبرونیک عمل می‌کند. در قسمت حسگر، یک شاخک ارتعاشی قرار دارد که در شرایط بدون تماس با مایع با فرکانس مشخصی نوسان می‌کند. هنگامی که مایع به شاخک برسد، شرایط ارتعاش آن تغییر کرده و مدار الکترونیکی دستگاه این تغییر را به عنوان وضعیت سطح تشخیص می‌دهد.
بنابراین برخلاف برخی سوئیچ‌های مکانیکی، در ساختار اصلی سنسور سطح ارتعاشی قطعه متحرکی که با حرکت شناور یا مکانیزم مکانیکی عمل کند وجود ندارد. این موضوع به کاهش استهلاک و نیاز به سرویس مکانیکی کمک می‌کند.
تشخیص نقطه‌ای سطح مایع
کار اصلی FTL50، تشخیص سطح نقطه‌ای است. محل نصب دستگاه مشخص می‌کند که سطح در چه نقطه‌ای باید کنترل شود. به همین دلیل می‌توان از آن برای اعلام سطح بالا، سطح پایین، حفاظت از پمپ در برابر کارکرد خشک یا جلوگیری از سرریز مخزن استفاده کرد.
یکی از مزیت‌های مهم فناوری Vibronic این است که عملکرد آن در برابر جریان و تلاطم فرایندی، حباب، کف، ارتعاشات و ایجاد رسوب در محدوده‌های تعریف‌شده، نسبت به بسیاری از روش‌های مکانیکی کمتر تحت تأثیر قرار می‌گیرد.
مشخصات فنی Liquiphant FTL50
| مشخصه | مقدار / توضیحات |
|---|---|
| نوع تجهیز | لول سوئیچ ارتعاشی |
| خانواده محصول | Liquiphant M |
| مدل | FTL50 |
| فناوری اندازه‌گیری | ویبرونیک (Vibronic) |
| نوع اندازه‌گیری | تشخیص نقطه‌ای سطح |
| سیال | مایعات |
| طراحی | کامپکت |
| دمای فرایندی | 50- تا 150+ درجه سانتی‌گراد، با توجه به اتصال فرایندی |
| فشار فرایندی | در طراحی استاندارد تا محدوده 64 بار؛ مقادیر مجاز به پیکربندی و اتصال فرایندی وابسته است |
| چگالی استاندارد | 0.7 g/cm³ |
| چگالی قابل تنظیم | 0.5 g/cm³ در پیکربندی‌های مربوطه |
| ویسکوزیته | تا 10000 mm²/s |
| اندازه ذرات جامد | حداکثر حدود 5 میلی‌متر |
| جنس بخش‌های فرایندی | بسته به نسخه، از جمله فولاد ضدزنگ 316L و آلیاژهای مشخص |
| خروجی | وابسته به نوع Electronic Insert |
| نصب | اتصال فرایندی رزوه‌ای یا فلنجی، بسته به سفارش |
| کاربرد اصلی | تشخیص سطح بالا/پایین و حفاظت فرایندی |
مقادیر دما، چگالی، ویسکوزیته و سایر شرایط فرایندی بر اساس مستندات فنی خانواده Liquiphant M ارائه شده‌اند و مقدار نهایی فشار و مشخصات اتصال باید بر اساس کد سفارش دقیق بررسی شود.
ویژگی‌ها و مزایای لول سوئیچ FTL50
ساختار کامپکت
یکی از تفاوت‌های مهم FTL50 نسبت به مدل FTL51، ساختار کامپکت آن است. در مدل FTL50 حسگر در طراحی فشرده قرار گرفته و برای مکان‌هایی که فضای نصب محدود است، انتخاب مناسبی محسوب می‌شود.
این ویژگی در مخازن کوچک، خطوط فرایندی و محل‌هایی که امکان استفاده از لول سوئیچ دارای لوله افزایشی وجود ندارد اهمیت بیشتری پیدا می‌کند.
عدم وجود قطعات مکانیکی متحرک
فناوری Vibronic بدون استفاده از مکانیزم‌های مکانیکی متحرک برای تشخیص سطح کار می‌کند. در نتیجه احتمال فرسایش مکانیکی ناشی از حرکت مداوم قطعات کاهش پیدا می‌کند و نگهداری دستگاه ساده‌تر می‌شود.
عملکرد مناسب در شرایط فرایندی مختلف
Liquiphant به گونه‌ای طراحی شده که وجود جریان، تلاطم، حباب و کف در شرایط کاربردی مشخص، عملکرد تشخیص سطح را مختل نکند. همچنین این فناوری برای کاربردهایی که سوئیچ‌های شناوری ممکن است تحت تأثیر شرایط فرایندی قرار بگیرند، گزینه قابل توجهی است.
عدم نیاز به تنظیم پیچیده
در ساختار Liquiphant M، اصل عملکرد بر تشخیص تغییر وضعیت ارتعاشی شاخک است و راه‌اندازی آن به تنظیم نقطه اندازه‌گیری مانند برخی روش‌های پیوسته سطح نیاز ندارد. این موضوع باعث می‌شود نصب و راه‌اندازی لول سوئیچ صنعتی نسبتاً ساده باشد.
تنوع Electronic Insert
یکی از نکات مهم هنگام انتخاب FTL50 این است که مشخصات الکتریکی فقط به بدنه و حسگر وابسته نیست. این خانواده با Electronic Insertهای مختلف از جمله FEL51، FEL52، FEL54، FEL55، FEL56، FEL57، FEL58، FEL50A و FEL50D عرضه شده است. هر کدام از این نسخه‌ها برای نوع خاصی از اتصال، خروجی یا سیستم کنترل طراحی شده‌اند.
بنابراین هنگام خرید لول سوئیچ Liquiphant باید علاوه بر مدل FTL50، نوع الکترونیک و کد سفارش کامل نیز بررسی شود.
کاربردهای صنعتی Liquiphant FTL50
صنایع نفت، گاز و پتروشیمی
در مخازن و تجهیزات فرایندی، FTL50 می‌تواند برای تشخیص سطح بالا یا پایین مایعات و ایجاد سیگنال حفاظتی مورد استفاده قرار گیرد. انتخاب نسخه مناسب برای محیط فرایندی، دما، فشار و الزامات ناحیه خطر باید بر اساس مشخصات پروژه انجام شود.
صنایع شیمیایی
در واحدهای شیمیایی که کنترل سطح مخازن مواد مایع اهمیت دارد، فناوری ارتعاشی می‌تواند برای تشخیص نقطه‌ای سطح مورد استفاده قرار گیرد. در این کاربردها جنس قطعات در تماس با سیال باید با ماهیت ماده فرایندی سازگار باشد.
صنایع آب و فاضلاب
برای کنترل سطح مخازن آب، سیالات فرایندی و برخی مخازن تصفیه، استفاده از سوئیچ سطح مخزن می‌تواند از سرریز یا کاهش بیش از حد سطح جلوگیری کند.
صنایع غذایی و دارویی
خانواده Liquiphant دارای نسخه‌هایی برای کاربردهای بهداشتی و صنایع غذایی و دارویی است؛ با این حال انتخاب FTL50 یا مدل‌های H به شرایط بهداشتی، اتصال فرایندی و الزامات تجهیز بستگی دارد. مستندات فنی خانواده Liquiphant M کاربرد آن را در صنایع غذایی و دارویی نیز پوشش می‌دهد.
صنایع نیروگاهی و فرایندی
در سیستم‌های فرایندی نیروگاه‌ها و تجهیزات جانبی نیز می‌توان از لول سوئیچ برای کنترل وضعیت حدی سطح مایعات استفاده کرد، مشروط به اینکه مشخصات فشار، دما، جنس و الکترونیک با شرایط محل نصب تطابق داشته باشد.
مقایسه FTL50 با مدل‌های مشابه
| ویژگی | Liquiphant FTL50 | Liquiphant FTL51 | Liquiphant FTL50H |
|---|---|---|---|
| نوع فناوری | Vibronic | Vibronic | Vibronic |
| نوع اندازه‌گیری | نقطه‌ای | نقطه‌ای | نقطه‌ای |
| طراحی | کامپکت | دارای لوله افزایشی | طراحی بهداشتی |
| کاربرد اصلی | مایعات | مخازن با عمق بیشتر | کاربردهای بهداشتی |
| لوله افزایشی | ندارد | دارد | بسته به نسخه |
| دمای فرایندی خانواده | تا 150°C | تا 150°C | تا 150°C |
| مناسب فضای نصب محدود | بسیار مناسب | کمتر مناسب | وابسته به نسخه |
| Electronic Insert | متنوع | متنوع | متنوع |
FTL50 زمانی انتخاب مناسبی است که طراحی کامپکت و تشخیص سطح در یک نقطه مشخص مورد نیاز باشد. در مقابل، اگر نقطه نصب باید در فاصله بیشتری از محل اتصال فرایندی قرار گیرد، مدل FTL51 با لوله افزایشی می‌تواند گزینه مناسب‌تری باشد.
در کاربردهای بهداشتی، انتخاب نسخه FTL50H باید بر اساس اتصال، جنس، سطح پرداخت و الزامات فرایندی انجام شود.
برای آشنایی بیشتر با فناوری‌های سطح سنج ارتعاشی می‌توانید مدل‌های مختلف این خانواده را از نظر ساختار و کاربرد بررسی کنید.
راهنمای انتخاب Liquiphant FTL50
انتخاب FTL50 تنها بر اساس نام مدل کافی نیست. در زمان سفارش باید حداقل موارد زیر بررسی شوند:
- نوع سیال و چگالی آن
- دمای کاری
- فشار کاری
- جنس قسمت‌های در تماس با سیال
- نوع اتصال فرایندی
- محل نصب و فضای موجود
- نوع Electronic Insert
- نوع سیستم کنترل یا ورودی PLC
- وجود یا عدم وجود الزامات ضدانفجار
- نیازهای خاص صنایع غذایی یا دارویی
اگر سطح مورد نظر در نزدیکی محل اتصال مخزن قرار دارد و طراحی فشرده مورد نیاز است، FTL50 انتخاب منطقی‌تری نسبت به مدل‌های دارای لوله افزایشی خواهد بود.
نصب و نگهداری FTL50
نکات نصب
محل نصب باید به گونه‌ای انتخاب شود که شاخک ارتعاشی در نقطه واقعی مورد نظر برای تشخیص سطح قرار گیرد. همچنین هنگام نصب باید از وارد شدن ضربه یا نیروی مکانیکی نامناسب به قسمت حسگر جلوگیری شود.
اتصال فرایندی باید مطابق کد سفارش و مشخصات همان نسخه انتخاب شود. به دلیل تنوع اتصالات و پیکربندی‌های FTL50، استفاده از یک مقدار ثابت برای تمام نسخه‌ها صحیح نیست.
شرایط فرایندی
پیش از نصب باید دمای سیال، فشار، ویسکوزیته، چگالی و وجود مواد جامد بررسی شود. در مستندات فنی خانواده Liquiphant، ویسکوزیته تا 10000 mm²/s و اندازه ذرات جامد تا حدود 5 میلی‌متر مشخص شده است.
سرویس و بازرسی
به دلیل نداشتن قطعات مکانیکی متحرک، نیاز به تعمیرات مکانیکی کاهش پیدا می‌کند. با این حال در سرویس‌های دوره‌ای باید وضعیت اتصال، سیم‌کشی، آب‌بندی، قسمت فرایندی و عملکرد سیگنال خروجی بررسی شود.
در صورت مشاهده رسوب غیرعادی روی شاخک، شرایط فرایندی و سازگاری نسخه انتخاب‌شده با سیال باید بررسی شود.
سوالات متداول
لول سوئیچ Liquiphant FTL50 برای چه نوع سیالاتی مناسب است؟
FTL50 برای تشخیص نقطه‌ای سطح مایعات طراحی شده است. انتخاب نهایی باید بر اساس چگالی، ویسکوزیته، دما، فشار و جنس قسمت‌های در تماس با سیال انجام شود.
تفاوت FTL50 و FTL51 چیست؟
مهم‌ترین تفاوت ساختاری این دو مدل، طراحی کامپکت FTL50 در برابر طراحی دارای لوله افزایشی در FTL51 است. FTL51 برای کاربردهایی مناسب است که محل تشخیص سطح باید با فاصله بیشتری از اتصال فرایندی قرار گیرد.
آیا FTL50 یک ترانسمیتر سطح است؟
خیر. FTL50 در اصل یک لول سوئیچ یا سوئیچ سطح نقطه‌ای است و برای اندازه‌گیری پیوسته سطح طراحی نشده است. خروجی آن وضعیت حدی سطح را به سیستم کنترل منتقل می‌کند.
آیا FTL50 به کالیبراسیون نیاز دارد؟
اصل عملکرد فناوری Vibronic به تنظیم نقطه اندازه‌گیری مشابه تجهیزات اندازه‌گیری پیوسته سطح نیاز ندارد. با این حال نوع Electronic Insert و تنظیمات مرتبط با چگالی باید مطابق پیکربندی دستگاه بررسی شود.
آیا می‌توان FTL50 را به PLC متصل کرد؟
بله، اما نوع اتصال به Electronic Insert انتخاب‌شده بستگی دارد. خانواده FTL50 با انواع الکترونیک برای خروجی‌ها و سیستم‌های مختلف از جمله PNP، رله، NAMUR و PROFIBUS PA ارائه شده است.
آیا FTL50 برای محیط‌های سخت صنعتی مناسب است؟
در صورت انتخاب صحیح نسخه، جنس، اتصال، Electronic Insert و تأییدیه مورد نیاز، این تجهیز برای طیف وسیعی از کاربردهای صنعتی طراحی شده است. شرایط واقعی فشار، دما و محیط باید با مشخصات کد سفارش مطابقت داشته باشد.
آیا وجود کف روی سطح مایع باعث خطا می‌شود؟
فناوری Liquiphant برای عملکرد مطمئن در حضور عواملی مانند کف، حباب و تلاطم طراحی شده است، اما عملکرد نهایی باید بر اساس شرایط واقعی فرایند و مشخصات سیال ارزیابی شود.
جمع‌بندی
لول سوئیچ ارتعاشی Liquiphant FTL50 یک راهکار صنعتی برای تشخیص نقطه‌ای سطح مایعات است که با فناوری Vibronic و ساختار کامپکت، امکان کنترل سطح در مخازن و تجهیزات فرایندی را فراهم می‌کند. عدم استفاده از قطعات مکانیکی متحرک، عملکرد مناسب در برابر بسیاری از اغتشاشات فرایندی و تنوع Electronic Insertها از مهم‌ترین ویژگی‌های این مدل هستند.
انتخاب صحیح FTL50 باید بر اساس شرایط واقعی فرایند، به‌خصوص دما، فشار، چگالی، ویسکوزیته، جنس قطعات در تماس با سیال، اتصال فرایندی و نوع خروجی انجام شود. به همین دلیل بررسی کد سفارش کامل پیش از خرید اهمیت زیادی دارد.
چرا خرید لول سوئیچ FTL50 از کارزان کالا؟
در انتخاب سنسور Liquiphant، تنها توجه به نام مدل کافی نیست؛ پیکربندی دقیق تجهیز تعیین می‌کند که محصول برای شرایط فرایندی مورد نظر مناسب باشد. کارزان کالا با تمرکز بر تجهیزات ابزار دقیق صنعتی، امکان بررسی مشخصات فنی و انتخاب مدل مناسب را برای پروژه‌های صنعتی فراهم می‌کند.
