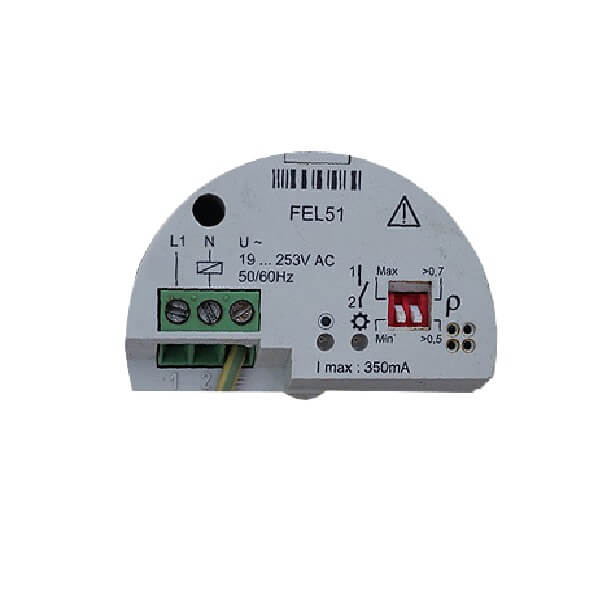

برد الکترونیکی FEL51
برد الکترونیکی FEL51 یکی از ماژولهای الکترونیکی اختصاصی تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطهای مایعات طراحی شده است. این الکترونیک در ساختار دو سیمه کار میکند و برای اتصال مستقیم به مدارهای تغذیه و کنترل مناسب است.
FEL51 از تغذیه 19 تا 253 ولت AC با فرکانس 50 یا 60 هرتز استفاده میکند و وضعیت سطح را از طریق تغییر جریان در مدار دو سیمه مشخص میسازد. این ساختار، الکترونیک FEL51 را برای کاربردهایی مانند تشخیص حد بالا یا پایین مخزن، جلوگیری از سرریز و حفاظت از پمپ در برابر خشککار کردن مناسب میکند.
این ماژول در تجهیزات سطح سنج ارتعاشی Liquiphant مورد استفاده قرار میگیرد و به دلیل ساختار ساده، برای سیستمهایی که به یک الکترونیک AC دو سیمه جهت تشخیص سطح نیاز دارند، گزینهای کاربردی است. انتخاب و تعویض FEL51 باید بر اساس مدل دقیق تجهیز Liquiphant و مشخصات مدار الکتریکی انجام شود.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
محصولات مرتبط
لول سوئیچ ارتعاشی Liquiphant FTL50
لول سوئیچ ارتعاشی Liquiphant FTL50 یک سوئیچ سطح نقطهای از خانواده Liquiphant M است که برای تشخیص وجود یا عدم وجود مایعات در یک نقطه مشخص از مخزن، خطوط فرایندی و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از فناوری ویبرونیک (Vibronic) و یک شاخک ارتعاشی، بدون نیاز به قطعات مکانیکی متحرک، وضعیت سطح سیال را تشخیص میدهد.
FTL50 به دلیل ساختار کامپکت، برای نصب در فضاهای محدود و همچنین کاربردهایی که دسترسی به محل نصب اهمیت دارد، گزینهای مناسب است. عملکرد این لول سوئیچ تحت تأثیر عواملی مانند جریان، تلاطم، حباب، کف، ارتعاشات فرایندی و ایجاد رسوب در محدودههای مشخص قرار نمیگیرد. این ویژگی باعث میشود Liquiphant FTL50 در بسیاری از کاربردهای صنعتی، جایگزین مناسبی برای سوئیچهای شناوری باشد.
این محصول برای تشخیص سطح نقطهای مایعات در صنایع مختلف مورد استفاده قرار میگیرد و بسته به نوع الکترونیک انتخابشده، امکان استفاده با خروجیها و سیستمهای کنترلی مختلف را فراهم میکند.
لول سوئیچ دیاپازونی اندرس هاوزر مدل FTM50
79,000,000 تومان
لول سوئیچ دیاپازونی اندرس هاوزر FTM50 یک سوئیچ سطح نقطهای ارتعاشی از خانواده Soliphant M برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با دوشاخه استاندارد یا کوتاه، طول سنسور 145 یا 200 میلیمتر و خروجیهای PNP، رله، NAMUR و PFM در نسخههای مختلف عرضه میشود. FTM50 گزینهای مناسب برای کنترل حداقل و حداکثر سطح مواد جامد در کاربردهای صنعتی است.
برد الکترونیکی FEM22
برد الکترونیکی FEM22 یکی از Electronic Insertهای شرکت اندرس هاوزر است که برای استفاده در سوئیچهای سطح ارتعاشی Soliphant T مدل FTM20 و FTM21 طراحی شده است. این ماژول با خروجی ترانزیستوری PNP و تغذیه 10 تا 45 ولت DC، امکان اتصال مستقیم سوئیچ سطح به ورودی دیجیتال PLC یا ماژولهای DI را فراهم میکند.
FEM22 در ساختار سوئیچ سطح ارتعاشی وظیفه تبدیل وضعیت تشخیص دادهشده توسط سنسور به یک سیگنال الکتریکی قابل استفاده در سیستم کنترل را بر عهده دارد. خروجی PNP سهسیمه آن برای کاربردهایی که اتصال مستقیم به PLC مورد نیاز است، گزینه مناسبی محسوب میشود.
این برد برای کاربردهای تشخیص سطح مواد جامد طراحی شده و در تجهیزاتی مانند Soliphant FTM20 و FTM21 مورد استفاده قرار میگیرد. تغذیه معکوسناپذیر، حفاظت در برابر اضافهولتاژ و قابلیت سوئیچ بار از طریق ترانزیستور از ویژگیهای اصلی آن هستند.
مغزی سوئیچ FEM51
مغزی سوئیچ FEM51 اندرس هاوزر یک Electronic Insert برای سوئیچهای سطح ارتعاشی است که بهعنوان بخش الکترونیکی دستگاه وظیفه پردازش وضعیت سوئیچ و ایجاد خروجی مناسب را بر عهده دارد. این برد الکترونیکی FEM51 برای کاربردهای صنعتی و تجهیزات اندازهگیری سطح طراحی شده و گزینهای مناسب برای تعمیر، تعویض و بازسازی الکترونیک سوئیچهای سطح Endress+Hauser محسوب میشود.
مغزی سوئیچ سطح اندرس هاوزر مدل FEM52
مغزی سوئیچ سطح اندرس هاوزر FEM52 یک Electronic Insert با خروجی ترانزیستوری PNP و اتصال سهسیمه DC برای تجهیزات Soliphant M مدل FTM50، FTM51 و FTM52 است. این ماژول برای تشخیص سطح مواد جامد و اتصال لول سوئیچ به ورودی دیجیتال PLC مورد استفاده قرار میگیرد. FEM52 گزینهای مناسب برای سوئیچ سطح ارتعاشی و کاربردهای صنعتی کنترل سطح است. کد سفارش این قطعه 52026498 است.
لول سوئیچ ارتعاشی Liquiphant FTL31
لول سوئیچ ارتعاشی Endress+Hauser Liquiphant FTL31 یک سوئیچ نقطهای مطمئن برای تشخیص سطح مایعات است که با فناوری ویبرونیک عملکردی دقیق و بدون نیاز به کالیبراسیون ارائه میدهد. این مدل با بدنه استیل مقاوم، ابعاد فشرده و نصب آسان، گزینهای ایدهآل برای مخازن کوچک، سیستمهای پمپ، خطوط فرایندی و کاربردهای محافظت از سرریز و خشککاری پمپ است. FTL31 در برابر تغییرات چگالی، کف، حباب و نوسانات فرایندی مقاوم بوده و عملکردی پایدار و ایمن در انواع صنایع فراهم میکند.
اطلاعات محصول
برد الکترونیکی FEL51 یک Electronic Insert تخصصی برای تجهیزات Liquiphant اندرس هاوزر است. این ماژول بخشی از سیستم تشخیص سطح بوده و وظیفه آن پردازش وضعیت سنسور ارتعاشی و ایجاد سیگنال مناسب برای مدار خارجی است.
در یک سیستم لول سوئیچ Liquiphant، فورک یا چنگک ارتعاشی تجهیز بهصورت مداوم نوسان میکند. هنگامی که مایع به فورک برسد، مشخصات ارتعاش تغییر کرده و FEL51 این تغییر را تشخیص میدهد. در نتیجه وضعیت سطح به مدار الکتریکی منتقل میشود.
این تجهیز برای تشخیص سطح نقطهای طراحی شده و با ترانسمیترهای اندازهگیری پیوسته سطح تفاوت دارد.
برای مشاهده تجهیزات مرتبط با این حوزه میتوانید دسته ابزار دقیق را بررسی کنید.
معرفی برد الکترونیکی FEL51
عملکرد الکترونیک FEL51
FEL51 یک الکترونیک دو سیمه با تغذیه AC است که در تجهیزات Liquiphant نصب میشود. عملکرد آن بر اساس تشخیص تغییر وضعیت فورک ارتعاشی انجام میشود.
این ماژول برای کاربردهایی مناسب است که سیستم کنترل نیاز دارد از رسیدن مایع به یک نقطه مشخص مطلع شود. بنابراین میتوان از آن برای کنترل سطح بالا، سطح پایین یا حفاظت تجهیزات استفاده کرد.
FEL51 AC برخلاف FEL52 که از خروجی DC-PNP استفاده میکند، برای مدارهای AC طراحی شده است و انتخاب بین این دو باید بر اساس مدار تغذیه و سیستم کنترل انجام شود.
نحوه تشخیص سطح
فورک سنسور Liquiphant در حالت آزاد با فرکانس مشخصی نوسان میکند. تماس مایع با فورک باعث تغییر شرایط نوسان میشود. الکترونیک داخلی این تغییر را تشخیص داده و وضعیت سوئیچینگ را ایجاد میکند.
به این ترتیب، ماژول الکترونیکی FEL51 بخشی از زنجیره تشخیص سطح است و اطلاعات وضعیت را برای عملکرد سوئیچینگ تجهیز فراهم میکند.
جدول مشخصات فنی FEL51
| مشخصه | مقدار |
|---|---|
| مدل | FEL51 |
| سازنده | Endress+Hauser |
| نوع تجهیز | Electronic Insert |
| خانواده | Liquiphant |
| فناوری | Vibronic |
| کاربرد | تشخیص سطح نقطهای مایعات |
| نوع اتصال | دو سیمه |
| نوع تغذیه | AC |
| محدوده تغذیه | 19 تا 253 V AC |
| فرکانس | 50/60 Hz |
| نوع عملکرد | سوئیچینگ سطح |
| کاربرد | Liquiphant / Point Level Detection |
| نوع سنسور | فورک ارتعاشی |
| مناسب برای | لول سوئیچ مایعات |
ویژگیها و مزایای برد FEL51
مهمترین مزیت برد FEL51 ساختار ساده دو سیمه و استفاده از تغذیه AC است. این ویژگی باعث میشود در تجهیزاتی که مدار AC در دسترس است، بدون نیاز به مدار خروجی PNP یا رله مجزا مورد استفاده قرار گیرد.
FEL51 بهعنوان بخشی از سیستم Liquiphant، از فناوری ارتعاشی برای تشخیص سطح استفاده میکند. این فناوری برای تشخیص وجود یا عدم وجود مایع در یک نقطه مشخص مناسب است و به همین دلیل در بسیاری از کاربردهای کنترل سطح نقطهای استفاده میشود.
از مزایای مهم این برد الکترونیکی اندرس هاوزر میتوان به موارد زیر اشاره کرد:
- ساختار دو سیمه
- تغذیه AC با محدوده گسترده
- استفاده در سیستمهای Liquiphant
- مناسب برای تشخیص حد سطح
- طراحی اختصاصی برای سیستم ارتعاشی
- مناسب بهعنوان قطعه یدکی الکترونیکی
کاربردهای صنعتی FEL51
الکترونیک Liquiphant در تجهیزاتی استفاده میشود که نیاز به تشخیص رسیدن مایع به یک سطح مشخص دارند. به همین دلیل کاربرد FEL51 بیشتر در سیستمهای کنترل حدی است.
صنایع نفت، گاز و پتروشیمی
در مخازن و تجهیزات فرآیندی، میتوان از Liquiphant برای تشخیص سطح بالا یا پایین و ایجاد فرمان کنترلی استفاده کرد.
صنایع شیمیایی
در مخازن مواد شیمیایی، تشخیص نقطهای سطح میتواند برای جلوگیری از سرریز یا خالیشدن بیش از حد مخزن مورد استفاده قرار گیرد.
آب و فاضلاب
در مخازن ذخیره و سیستمهای انتقال سیال، سوئیچ سطح مایعات میتواند برای کنترل عملکرد پمپ و مدیریت سطح استفاده شود.
تجهیزات عمومی فرآیندی
هر جا که نیاز به تشخیص وجود یا عدم وجود مایع در یک نقطه مشخص وجود داشته باشد، فناوری Liquiphant میتواند مورد استفاده قرار گیرد.
برای بررسی تجهیزات مرتبط با اندازه گیری سطح-لول متر میتوانید دسته تخصصی تجهیزات سطح را مشاهده کنید.
همچنین برای محصولات مبتنی بر فناوری ویبرونیک، بخش سطح سنج ارتعاشی مرتبط است.
مقایسه FEL51 با سایر الکترونیکهای Liquiphant
تفاوت اصلی این مدلها در نوع تغذیه و سیگنال خروجی است. بنابراین هنگام انتخاب Endress+Hauser FEL51 باید مشخصات الکترونیک فعلی و مدار تجهیز بررسی شود.
راهنمای انتخاب و تعویض FEL51
پیش از خرید برد FEL51 باید مدل دقیق Liquiphant، نوع الکترونیک و ولتاژ تغذیه بررسی شود. اتصال ماژولی که از نظر ظاهری مشابه است اما مشخصات الکتریکی متفاوتی دارد، میتواند باعث عملکرد نادرست تجهیز شود.
در زمان تعویض نیز ابتدا باید تغذیه قطع شود. سپس سیمهای متصل به ترمینال FEL51 مطابق نقشه مربوط به تجهیز شناسایی و پس از نصب ماژول جدید، اتصالات بررسی شوند.
در صورتی که تجهیز موجود از FEL52، FEL54 یا FEL55 استفاده میکند، نباید بدون بررسی سازگاری، آن را مستقیماً با FEL51 جایگزین کرد.
سوالات متداول
برد الکترونیکی FEL51 چیست؟
FEL51 یک ماژول الکترونیکی برای تجهیزات Liquiphant است که وضعیت فورک ارتعاشی را برای تشخیص سطح نقطهای مایعات پردازش میکند.
ولتاژ تغذیه FEL51 چقدر است؟
FEL51 برای تغذیه AC در محدوده 19 تا 253 ولت AC و فرکانس 50/60 هرتز طراحی شده است.
آیا FEL51 دو سیمه است؟
بله. Electronics FEL51 از ساختار دو سیمه استفاده میکند.
تفاوت FEL51 و FEL52 چیست؟
FEL51 برای تغذیه AC و ساختار دو سیمه طراحی شده، در حالی که FEL52 یک الکترونیک DC-PNP سه سیمه است که برای مدارهای کنترل DC مناسب است.
آیا FEL51 یک ترانسمیتر سطح است؟
خیر. FEL51 یک Electronic Insert برای سیستم تشخیص سطح نقطهای Liquiphant است و ارتفاع مایع را بهصورت پیوسته اندازهگیری نمیکند.
FEL51 در چه تجهیزی استفاده میشود؟
این الکترونیک در تجهیزات خانواده Liquiphant و سیستمهای سطح سنج ارتعاشی مورد استفاده قرار میگیرد. سازگاری نهایی باید بر اساس مدل دقیق تجهیز بررسی شود.
جمعبندی
برد الکترونیکی FEL51 یک ماژول تخصصی اندرس هاوزر برای تجهیزات Liquiphant است که در سیستمهای تشخیص سطح نقطهای مایعات مورد استفاده قرار میگیرد. ساختار دو سیمه و تغذیه 19 تا 253 ولت AC از ویژگیهای اصلی آن محسوب میشود.
تفاوت FEL51 با مدلهایی مانند FEL52، FEL54 و FEL55 عمدتاً به نوع تغذیه، ساختار اتصال و نوع خروجی مربوط است. به همین دلیل انتخاب قطعه جایگزین باید بر اساس مدل دقیق Liquiphant و مشخصات الکتریکی تجهیز انجام شود.
چرا خرید FEL51 از کارزان کالا؟
در خرید قطعات یدکی ابزار دقیق، تطابق دقیق شماره مدل اهمیت زیادی دارد. کارزان کالا با ارائه مشاوره تخصصی، تأمین تجهیزات اصلی، پشتیبانی فنی و ارسال سریع میتواند در انتخاب و تأمین Endress+Hauser FEL51 مناسب برای تجهیزات Liquiphant به شما کمک کند.
