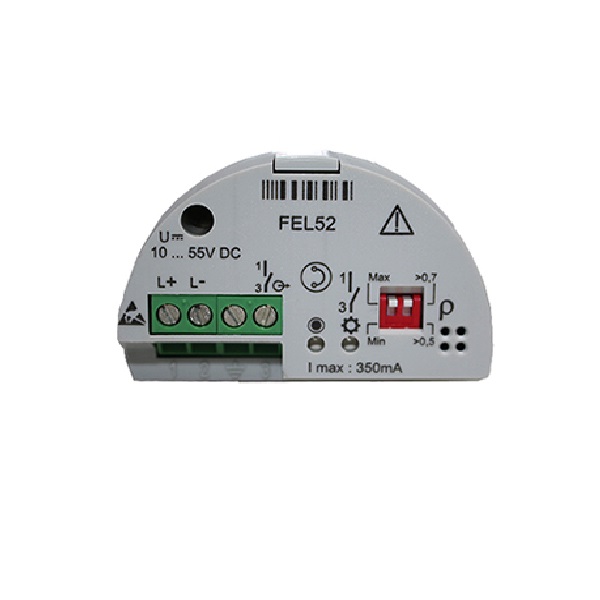

برد الکترونیکی FEL52 اندرس هاوزر
برد الکترونیکی FEL52 یک ماژول الکترونیکی برای تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطهای مایعات و انتقال وضعیت سنسور به سیستم کنترل مورد استفاده قرار میگیرد. این الکترونیک از نوع DC-PNP و سه سیمه بوده و برای اتصال مستقیم به مدارهای کنترلی مناسب است.
FEL52 با ولتاژ تغذیه 10 تا 55 ولت DC کار میکند و دارای دو خروجی ترانزیستوری PNP است. این خروجیها امکان انتقال وضعیت سوئیچینگ و همچنین هشدار را فراهم میکنند. حداکثر جریان بار برای هر خروجی 350 میلیآمپر است. الکترونیک FEL52 همچنین از حفاظت در برابر پلاریته معکوس برخوردار بوده و برای استفاده در تجهیزات سطح سنج ارتعاشی Liquiphant طراحی شده است.
این ماژول برای کاربردهایی مانند کنترل حد بالا و پایین مخازن، جلوگیری از خشککار کردن پمپ و تشخیص وجود یا عدم وجود مایع در یک نقطه مشخص مناسب است. انتخاب FEL52 باید بر اساس مدل دقیق Liquiphant و مدار کنترل انجام شود.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
25,000,000 تومان
محصولات مرتبط
لول سوئیچ اندرس هاوزر مدل FTM20
78,000,000 تومان
لول سوئیچ اندرس هاوزر مدل FTM20 یک سنسور سطح ارتعاشی اقتصادی و کامپکت است که برای تشخیص سطح مایعات در مخازن کوچک، سیستمهای آب و فاضلاب، صنایع غذایی و کاربریهای عمومی طراحی شده است. این مدل بدون نیاز به کالیبراسیون، عملکرد دقیق، پایدار و ایمن ارائه میدهد و در برابر تغییرات دما و چگالی سیال حساسیت بالایی دارد. این محصول انتخابی ایدهآل برای کنترل سطح نقطهای با هزینه مناسب در سیستمهای صنعتی است.
لول سوئیچ Soliphant FTM30
لول سوئیچ Soliphant FTM30 اندرس هاوزر یک سوئیچ سطح نقطهای ارتعاشی برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با سنسور دوشاخهای 230 میلیمتری، بدون نیاز به کالیبراسیون و با مقاومت مناسب در برابر تجمع مواد، برای کنترل حداقل یا حداکثر سطح طراحی شده است. FTM30 دمای فرآیند 40- تا 150+ درجه سانتیگراد و فشار تا 16 بار را پوشش میدهد و با نسخههای AC، DC-PNP و رله ارائه شده است. این مدل اکنون متوقف شده و FTM50 جانشین آن است.
لول سوئیچ دیاپازونی اندرس هاوزر مدل FTM50
79,000,000 تومان
لول سوئیچ دیاپازونی اندرس هاوزر FTM50 یک سوئیچ سطح نقطهای ارتعاشی از خانواده Soliphant M برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با دوشاخه استاندارد یا کوتاه، طول سنسور 145 یا 200 میلیمتر و خروجیهای PNP، رله، NAMUR و PFM در نسخههای مختلف عرضه میشود. FTM50 گزینهای مناسب برای کنترل حداقل و حداکثر سطح مواد جامد در کاربردهای صنعتی است.
لول سوئیچ ارتعاشی Liquiphant FTL51
لول سوئیچ ارتعاشی Liquiphant FTL51 یک تجهیز صنعتی برای تشخیص نقطهای سطح مایعات است که بر اساس فناوری ویبرونیک (Vibronic) عمل میکند. این تجهیز با استفاده از یک فورک ارتعاشی، رسیدن مایع به نقطه تعیینشده را تشخیص داده و وضعیت سطح را به سیستم کنترل منتقل میکند.
FTL51 برای کاربردهایی مانند تشخیص حد بالای مخزن، حد پایین، جلوگیری از سرریز و حفاظت از پمپ در برابر خشککارکردن مناسب است. طبق مشخصات رسمی، این مدل برای دمای فرآیند 50- تا 150+ درجه سانتیگراد و فشار فرآیندی از خلأ تا 100 بار قابل پیکربندی است. حداقل چگالی محیط نیز 0.5 گرم بر سانتیمتر مکعب بوده و در نسخهای اختیاری تا 0.4 گرم بر سانتیمتر مکعب قابل انتخاب است.
طول سنسور FTL51 از 115 تا 3000 میلیمتر و در نسخه سفارشی تا 6000 میلیمتر قابل انتخاب است. بنابراین این لول سوئیچ Liquiphant میتواند برای مخازن و فرآیندهایی با شرایط نصب متفاوت مورد استفاده قرار گیرد.
لول سوئیچ ارتعاشی Liquiphant FTL50
لول سوئیچ ارتعاشی Liquiphant FTL50 یک سوئیچ سطح نقطهای از خانواده Liquiphant M است که برای تشخیص وجود یا عدم وجود مایعات در یک نقطه مشخص از مخزن، خطوط فرایندی و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از فناوری ویبرونیک (Vibronic) و یک شاخک ارتعاشی، بدون نیاز به قطعات مکانیکی متحرک، وضعیت سطح سیال را تشخیص میدهد.
FTL50 به دلیل ساختار کامپکت، برای نصب در فضاهای محدود و همچنین کاربردهایی که دسترسی به محل نصب اهمیت دارد، گزینهای مناسب است. عملکرد این لول سوئیچ تحت تأثیر عواملی مانند جریان، تلاطم، حباب، کف، ارتعاشات فرایندی و ایجاد رسوب در محدودههای مشخص قرار نمیگیرد. این ویژگی باعث میشود Liquiphant FTL50 در بسیاری از کاربردهای صنعتی، جایگزین مناسبی برای سوئیچهای شناوری باشد.
این محصول برای تشخیص سطح نقطهای مایعات در صنایع مختلف مورد استفاده قرار میگیرد و بسته به نوع الکترونیک انتخابشده، امکان استفاده با خروجیها و سیستمهای کنترلی مختلف را فراهم میکند.
برد الکترونیکی FEL51
برد الکترونیکی FEL51 یکی از ماژولهای الکترونیکی اختصاصی تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطهای مایعات طراحی شده است. این الکترونیک در ساختار دو سیمه کار میکند و برای اتصال مستقیم به مدارهای تغذیه و کنترل مناسب است.
FEL51 از تغذیه 19 تا 253 ولت AC با فرکانس 50 یا 60 هرتز استفاده میکند و وضعیت سطح را از طریق تغییر جریان در مدار دو سیمه مشخص میسازد. این ساختار، الکترونیک FEL51 را برای کاربردهایی مانند تشخیص حد بالا یا پایین مخزن، جلوگیری از سرریز و حفاظت از پمپ در برابر خشککار کردن مناسب میکند.
این ماژول در تجهیزات سطح سنج ارتعاشی Liquiphant مورد استفاده قرار میگیرد و به دلیل ساختار ساده، برای سیستمهایی که به یک الکترونیک AC دو سیمه جهت تشخیص سطح نیاز دارند، گزینهای کاربردی است. انتخاب و تعویض FEL51 باید بر اساس مدل دقیق تجهیز Liquiphant و مشخصات مدار الکتریکی انجام شود.
اطلاعات محصول
برد الکترونیکی FEL52 یکی از الکترونیکهای اختصاصی خانواده Liquiphant اندرس هاوزر است که وظیفه پردازش سیگنال سنسور ارتعاشی و انتقال وضعیت سطح به سیستم کنترل را بر عهده دارد.
این ماژول در یک لول سوئیچ Liquiphant قرار میگیرد و برای اندازهگیری نقطهای سطح مایعات استفاده میشود. برخلاف ترانسمیترهای سطح پیوسته، FEL52 ارتفاع دقیق مایع را اندازهگیری نمیکند؛ بلکه مشخص میکند سطح مایع به نقطه تعیینشده رسیده است یا خیر.
برای مشاهده تجهیزات مرتبط با اندازهگیری سطح، میتوانید دسته اندازه گیری سطح-لول متر را بررسی کنید.
معرفی برد الکترونیکی FEL52
عملکرد الکترونیک FEL52
در ساختار Liquiphant، یک چنگک یا فورک ارتعاشی وظیفه تشخیص وضعیت مایع را بر عهده دارد. هنگامی که مایع به محل نصب سنسور برسد، شرایط ارتعاش فورک تغییر میکند. الکترونیک FEL52 این تغییر را تشخیص داده و آن را به سیگنال الکتریکی مناسب برای سیستم کنترل تبدیل میکند.
FEL52 از مدار DC-PNP سه سیمه استفاده میکند. این ساختار امکان اتصال مستقیم خروجی به ورودی دیجیتال PLC یا سایر تجهیزات کنترلی را فراهم میسازد.
خروجی PNP در FEL52
مهمترین ویژگی FEL52 PNP استفاده از دو خروجی ترانزیستوری است. یکی از خروجیها وضعیت سوئیچینگ اصلی و دیگری وضعیت هشدار را منتقل میکند.
حداکثر جریان بار هر خروجی 350 میلیآمپر است. بنابراین در طراحی مدار باید مشخصات بار متصلشده و محدودیت جریان خروجی رعایت شود.
جدول مشخصات فنی FEL52
| مشخصه | مقدار |
|---|---|
| مدل | FEL52 |
| سازنده | Endress+Hauser |
| نوع تجهیز | Electronic Insert |
| فناوری اندازهگیری | Vibronic / Liquiphant |
| کاربرد | تشخیص سطح نقطهای مایعات |
| نوع خروجی | DC-PNP |
| تعداد سیم | سه سیمه |
| ولتاژ تغذیه | 10 تا 55 VDC |
| خروجیها | 2 خروجی ترانزیستوری PNP |
| حداکثر جریان بار | 350 mA برای هر خروجی |
| خروجی اصلی | سوئیچینگ |
| خروجی دوم | هشدار |
| حفاظت پلاریته معکوس | دارد |
| نوع اندازهگیری | Point Level Detection |
| خانواده تجهیز | Liquiphant |
ویژگیها و مزایای برد FEL52
یکی از مهمترین مزایای ماژول الکترونیکی FEL52 امکان اتصال مستقیم آن به سیستمهای کنترل DC است. استفاده از خروجی PNP باعث میشود این الکترونیک در مدارهای کنترل صنعتی که از ورودیهای دیجیتال استفاده میکنند، کاربرد مناسبی داشته باشد.
وجود دو خروجی نیز امکان تفکیک وضعیت سوئیچینگ و هشدار را فراهم میکند. به این ترتیب سیستم کنترل میتواند علاوه بر دریافت وضعیت اصلی سطح، یک سیگنال مجزا برای شرایط هشدار داشته باشد.
حفاظت در برابر پلاریته معکوس نیز از ویژگیهای الکتریکی این برد الکترونیکی اندرس هاوزر محسوب میشود.
کاربردهای صنعتی FEL52
برد FEL52 در سیستمهای تشخیص سطح نقطهای مایعات کاربرد دارد. این نوع اندازهگیری برای کنترل یک نقطه مشخص از مخزن یا فرآیند استفاده میشود.
از کاربردهای مهم آن میتوان به موارد زیر اشاره کرد:
- تشخیص حد بالای سطح مخزن
- تشخیص حد پایین سطح
- جلوگیری از خشککار کردن پمپ
- جلوگیری از سرریز مخزن
- کنترل پر و خالی شدن مخازن
- سیستمهای فرآیندی و ذخیرهسازی مایعات
در صنایع شیمیایی، نفت و گاز، آب و فاضلاب و بسیاری از فرآیندهای صنعتی، استفاده از سطح سنج ارتعاشی برای تشخیص حد سطح میتواند راهکار مناسبی باشد.
برای مشاهده تجهیزات مرتبط با فناوری ویبرونیک، دسته سطح سنج ارتعاشی قابل بررسی است.
مقایسه FEL52 با FEL54 و FEL55
الکترونیکهای Liquiphant از نظر نوع خروجی و نحوه اتصال به سیستم کنترل با یکدیگر تفاوت دارند.
بنابراین اگر سیستم کنترل دارای ورودی دیجیتال DC باشد، FEL52 PNP میتواند گزینه مناسبی باشد. در مقابل، زمانی که خروجی کنتاکت رله یا سیگنال 8/16 میلیآمپر مورد نیاز باشد، باید الکترونیک متناسب انتخاب شود.
راهنمای انتخاب و تعویض FEL52
پیش از خرید برد FEL52 باید مدل دقیق تجهیز Liquiphant و نوع الکترونیک مورد استفاده بررسی شود. همچنین ولتاژ تغذیه و مشخصات ورودی PLC یا مدار کنترل باید با خروجی PNP مطابقت داشته باشد.
در زمان تعویض، سیمبندی سه سیمه باید دقیقاً مطابق نقشه مربوط به تجهیز انجام شود. اشتباه در اتصال تغذیه یا خروجی میتواند باعث عملکرد نادرست یا آسیب به مدار الکترونیکی شود.
همچنین نباید FEL52 را صرفاً به دلیل مشابه بودن ظاهر با FEL54 یا FEL55 جایگزین کرد؛ زیرا نوع خروجی و شرایط تغذیه این مدلها متفاوت است.
سوالات متداول
برد الکترونیکی FEL52 چیست؟
FEL52 یک ماژول الکترونیکی FEL52 برای تجهیزات Liquiphant است که وضعیت سنسور ارتعاشی را تشخیص داده و از طریق خروجی PNP سه سیمه به سیستم کنترل منتقل میکند.
ولتاژ تغذیه FEL52 چقدر است؟
محدوده تغذیه این الکترونیک 10 تا 55 ولت DC است.
آیا FEL52 خروجی PNP دارد؟
بله. Electronics FEL52 دارای دو خروجی ترانزیستوری DC-PNP است.
حداکثر جریان خروجی FEL52 چقدر است؟
حداکثر جریان بار برای هر خروجی ترانزیستوری 350 میلیآمپر است.
آیا FEL52 برای PLC مناسب است؟
بله. ساختار PNP سه سیمه آن امکان استفاده از خروجیها در مدارهای کنترل و ورودیهای مناسب PLC را فراهم میکند.
آیا FEL52 یک ترانسمیتر سطح است؟
خیر. FEL52 یک الکترونیک داخلی برای لول سوئیچ Liquiphant و تشخیص سطح نقطهای است و برای اندازهگیری پیوسته ارتفاع مایع طراحی نشده است.
تفاوت FEL52 و FEL55 چیست؟
FEL52 دارای خروجی DC-PNP سه سیمه است، در حالی که FEL55 از سیگنال 8/16 میلیآمپر در مدار دو سیمه استفاده میکند. بنابراین این دو مدل از نظر نوع اتصال و سیستم کنترل قابل جایگزینی مستقیم نیستند.
جمعبندی
برد الکترونیکی FEL52 یک ماژول تخصصی برای تجهیزات Liquiphant اندرس هاوزر است که با استفاده از خروجی PNP سه سیمه، وضعیت تشخیص دادهشده توسط سنسور ارتعاشی را به سیستم کنترل منتقل میکند.
ولتاژ تغذیه 10 تا 55 ولت DC، دو خروجی ترانزیستوری PNP، حداکثر جریان 350 میلیآمپر برای هر خروجی و حفاظت در برابر پلاریته معکوس، از مشخصات مهم این مدل هستند.
در انتخاب Endress+Hauser FEL52 باید مدل دقیق Liquiphant، نوع مدار کنترل و مشخصات الکتریکی سیستم بررسی شود تا الکترونیک انتخابشده با تجهیز موجود کاملاً سازگار باشد.
