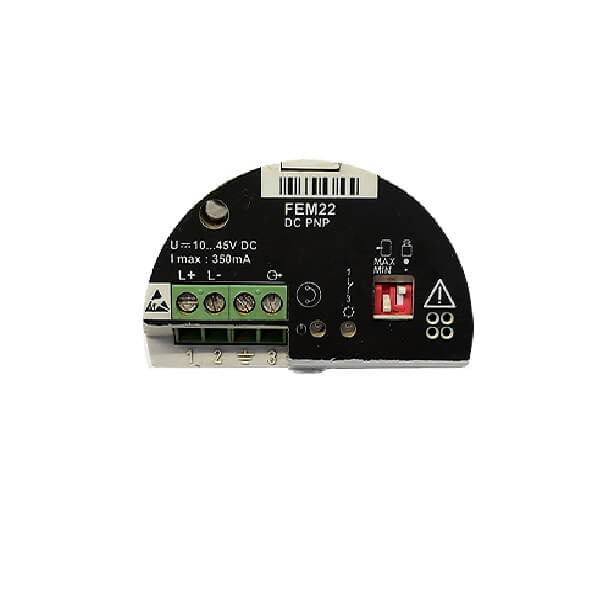

برد الکترونیکی FEM22
برد الکترونیکی FEM22 یکی از Electronic Insertهای شرکت اندرس هاوزر است که برای استفاده در سوئیچهای سطح ارتعاشی Soliphant T مدل FTM20 و FTM21 طراحی شده است. این ماژول با خروجی ترانزیستوری PNP و تغذیه 10 تا 45 ولت DC، امکان اتصال مستقیم سوئیچ سطح به ورودی دیجیتال PLC یا ماژولهای DI را فراهم میکند.
FEM22 در ساختار سوئیچ سطح ارتعاشی وظیفه تبدیل وضعیت تشخیص دادهشده توسط سنسور به یک سیگنال الکتریکی قابل استفاده در سیستم کنترل را بر عهده دارد. خروجی PNP سهسیمه آن برای کاربردهایی که اتصال مستقیم به PLC مورد نیاز است، گزینه مناسبی محسوب میشود.
این برد برای کاربردهای تشخیص سطح مواد جامد طراحی شده و در تجهیزاتی مانند Soliphant FTM20 و FTM21 مورد استفاده قرار میگیرد. تغذیه معکوسناپذیر، حفاظت در برابر اضافهولتاژ و قابلیت سوئیچ بار از طریق ترانزیستور از ویژگیهای اصلی آن هستند.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
محصولات مرتبط
برد الکترونیکی FEL56
برد الکترونیکی FEL56 یکی از ماژولهای الکترونیکی قابل استفاده در تجهیزات سطحسنج ارتعاشی Liquiphant اندرس هاوزر است که برای ارسال سیگنال NAMUR به واحد سوئیچینگ مجزا طراحی شده است. این ماژول در ساختار تجهیزاتی مانند Liquiphant M FTL50، FTL51، FTL50H و FTL51H استفاده میشود و وظیفه آن پردازش وضعیت سنسور ارتعاشی و انتقال سیگنال به مدار ارزیابی خارجی است.
FEL56 از سیگنال دو سیمه NAMUR استفاده میکند و تغییر وضعیت سطح را با تغییر جریان در مدار منتقل میسازد. محدوده سیگنال اعلامشده برای وضعیتهای مختلف حدود 0.6 تا 1.0 و 2.2 تا 2.8 میلیآمپر است. این ساختار برای استفاده همراه با واحدهای سوئیچینگ مناسب بوده و امکان بررسی سیمکشی و تجهیزات متصل از طریق عملکرد تست روی الکترونیک را نیز فراهم میکند.
لول سوئیچ ارتعاشی Liquiphant T FTL260
لول سوئیچ ارتعاشی Liquiphant T FTL260 یک سوئیچ سطح نقطهای برای تشخیص سطح مایعات است که با فناوری ارتعاشی کار میکند. این مدل بهعنوان جایگزینی بدون نیاز به نگهداری برای فلوت سوئیچها طراحی شده و برای تشخیص رسیدن مایع به یک نقطه مشخص در مخزن کاربرد دارد. FTL260 میتواند برای کنترل سطح بالا و پایین، جلوگیری از سرریز و ایجاد سیگنال کنترلی برای تجهیزات فرآیندی استفاده شود. ساختار بدون قطعات متحرک مکانیکی، عملکرد مستقل از تغییرات چگالی مایع در محدوده مشخص و طراحی مناسب برای کاربردهای صنعتی از ویژگیهای مهم این مدل هستند. این محصول از نسل قدیمی Liquiphant محسوب میشود و طبق اطلاعات فعلی سازنده، FTL31 بهعنوان مدل جانشین آن معرفی شده است. بنابراین هنگام جایگزینی یا خرید FTL260 باید سازگاری نسخه موجود با شرایط فرآیند و سیستم کنترل بررسی شود
برد الکترونیکی FEL58
برد الکترونیکی اندرس هاوزر FEL58 یک Electronic Insert تخصصی برای تجهیزات سازگار Liquiphant است که در سیستمهای سطح سنج ارتعاشی و تشخیص نقطهای سطح مایعات مورد استفاده قرار میگیرد.
این برد بخشی از سیستم الکترونیکی تجهیز بوده و در کاربردهایی مانند کنترل حد بالا و پایین سطح، حفاظت در برابر سرریز مخزن، کنترل پمپ و سیستمهای اتوماسیون صنعتی کاربرد دارد. انتخاب FEL58 باید بر اساس مدل دقیق Liquiphant، کد قطعه و مشخصات الکتریکی دستگاه انجام شود.
برد الکترونیکی FEL54 اندرس هاوزر
45,000,000 تومان
برد الکترونیکی FEL54 یک ماژول الکترونیکی رلهای برای تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطهای مایعات و کنترل بارهای خارجی مورد استفاده قرار میگیرد. این ماژول از یک خروجی رله با دو کنتاکت تغییر وضعیت مستقل (DPDT) استفاده میکند و میتواند بار را مستقیماً از طریق کنتاکتهای رله سوئیچ کند.
FEL54 یک الکترونیک یونیورسال از نوع AC/DC است و با ولتاژ 19 تا 253 ولت AC یا 19 تا 55 ولت DC کار میکند. توان مصرفی آن حداکثر 1.3 وات است. خروجی رله امکان سوئیچ بارهای مختلف را فراهم میکند و در مدارهای مناسب میتوان از آن برای اتصال به تجهیزات کنترلی و PLC نیز استفاده کرد. همچنین بین سنسور، منبع تغذیه و بار، ایزولاسیون گالوانیکی وجود دارد.
لول سوئیچ Soliphant FTM30
لول سوئیچ Soliphant FTM30 اندرس هاوزر یک سوئیچ سطح نقطهای ارتعاشی برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با سنسور دوشاخهای 230 میلیمتری، بدون نیاز به کالیبراسیون و با مقاومت مناسب در برابر تجمع مواد، برای کنترل حداقل یا حداکثر سطح طراحی شده است. FTM30 دمای فرآیند 40- تا 150+ درجه سانتیگراد و فشار تا 16 بار را پوشش میدهد و با نسخههای AC، DC-PNP و رله ارائه شده است. این مدل اکنون متوقف شده و FTM50 جانشین آن است.
مغزی سوئیچ FEM51
مغزی سوئیچ FEM51 اندرس هاوزر یک Electronic Insert برای سوئیچهای سطح ارتعاشی است که بهعنوان بخش الکترونیکی دستگاه وظیفه پردازش وضعیت سوئیچ و ایجاد خروجی مناسب را بر عهده دارد. این برد الکترونیکی FEM51 برای کاربردهای صنعتی و تجهیزات اندازهگیری سطح طراحی شده و گزینهای مناسب برای تعمیر، تعویض و بازسازی الکترونیک سوئیچهای سطح Endress+Hauser محسوب میشود.
اطلاعات محصول
برد الکترونیکی FEM22 یکی از قطعات مهم در سیستمهای تشخیص سطح ارتعاشی اندرس هاوزر است که در تجهیزاتی از خانواده Soliphant مورد استفاده قرار میگیرد. برخلاف بردهای الکترونیکی Liquiphant که برای تشخیص سطح مایعات استفاده میشوند، FEM22 برای سوئیچهای سطح ارتعاشی مواد جامد مانند FTM20 و FTM21 طراحی شده است. مستندات رسمی اندرس هاوزر، FTM20 و FTM21 را بهعنوان سوئیچهای نقطهای ارتعاشی برای مواد جامد معرفی کردهاند.
در ساختار این تجهیزات، سنسور ارتعاشی وضعیت سطح ماده را تشخیص میدهد و الکترونیک FEM22 وظیفه پردازش این وضعیت و ایجاد خروجی مناسب برای سیستم کنترل را بر عهده دارد. خروجی این ماژول از نوع PNP است و به همین دلیل برای اتصال به PLC و ورودیهای دیجیتال صنعتی کاربرد دارد.
برای مشاهده سایر تجهیزات مرتبط با این حوزه میتوانید به بخش اندازه گیری سطح-لول متر مراجعه کنید.
معرفی برد الکترونیکی FEM22
FEM22 چیست؟
FEM22 یک Electronic Insert یا ماژول الکترونیکی برای تجهیزات Soliphant T است. این برد در نسخههای FTM20 و FTM21 به کار میرود و در کدگذاری تجهیز با گزینه الکترونیک «FEM22: 3-wire PNP, 10…45 V DC» مشخص میشود.
بنابراین FEM22 به تنهایی یک لول سوئیچ نیست، بلکه بخش الکترونیکی تجهیز است که بین حسگر ارتعاشی و سیستم کنترل قرار میگیرد.
نحوه عملکرد
FTM20 یا FTM21 با استفاده از فناوری Vibronic وضعیت سطح ماده جامد را تشخیص میدهد. هنگامی که شرایط ماده در اطراف سنسور تغییر میکند، وضعیت الکترونیک دستگاه نیز تغییر کرده و FEM22 این وضعیت را به خروجی PNP منتقل میکند.
به این ترتیب، سیستم کنترل میتواند رسیدن ماده جامد به نقطه مشخص را تشخیص داده و بر اساس آن فرمان لازم را صادر کند.
این ساختار برای کاربردهایی مانند کنترل سطح بالا، جلوگیری از سرریز و تشخیص خالی شدن مخزن مواد جامد مناسب است.
مشخصات فنی برد FEM22
| مشخصه | مقدار |
|---|---|
| نام محصول | FEM22 |
| نوع قطعه | Electronic Insert |
| سازنده | Endress+Hauser |
| کاربرد | Soliphant T FTM20 / FTM21 |
| نوع خروجی | ترانزیستوری PNP |
| نوع اتصال | سه سیمه DC |
| ولتاژ تغذیه | 10 تا 45 ولت DC |
| حداکثر جریان مصرفی | 18 میلیآمپر |
| حداکثر توان مصرفی | 0.81 وات |
| حفاظت پلاریته معکوس | دارد |
| رده اضافهولتاژ | Category III |
| جریان بار پیوسته | حداکثر 350 میلیآمپر |
| اضافهبار دورهای | تا 45 ولت |
| جریان با ترانزیستور قطع | کمتر از 100 میکروآمپر |
| افت ولتاژ در حالت وصل | کمتر از 3 ولت |
| کاربرد اصلی خروجی | PLC و ورودی دیجیتال |
| شماره سفارش فعلی | 52025688 |
این مشخصات در مستندات فنی رسمی اندرس هاوزر برای FEM22 ثبت شدهاند.
ویژگیها و مزایای برد الکترونیکی FEM22
خروجی PNP سه سیمه
مهمترین ویژگی FEM22 استفاده از خروجی ترانزیستوری PNP است. این ساختار امکان اتصال مستقیم به ورودیهای دیجیتال PLC و ماژولهای DI را فراهم میکند. شرکت سازنده نیز FEM22 را بهطور مشخص برای استفاده همراه با PLC و ماژولهای ورودی مطابق EN 61131-2 معرفی کرده است.
محدوده تغذیه 10 تا 45 ولت DC
محدوده تغذیه نسبتاً گسترده، FEM22 را برای بسیاری از مدارهای کنترل صنعتی DC مناسب میکند. تغذیه باید در محدوده تعیینشده توسط سازنده قرار داشته باشد تا عملکرد صحیح مدار تضمین شود.
حفاظت در برابر پلاریته معکوس
FEM22 دارای حفاظت در برابر اتصال پلاریته معکوس است. این ویژگی احتمال آسیب ناشی از اشتباه در قطببندی تغذیه را کاهش میدهد، هرچند رعایت دقیق نقشه سیمبندی همچنان ضروری است.
قابلیت سوئیچ بار
بار از طریق ترانزیستور خروجی PNP سوئیچ میشود. جریان بار پیوسته مجاز طبق مشخصات رسمی حداکثر 350 میلیآمپر است.
مناسب برای سیستمهای کنترل PLC
یکی از دلایل مهم استفاده از الکترونیک FEM22 در تجهیزات Soliphant، سازگاری آن با معماریهای رایج کنترل صنعتی است. خروجی PNP امکان انتقال وضعیت سوئیچ سطح به ورودی دیجیتال PLC را فراهم میکند.
کاربردهای صنعتی FEM22
سیلوهای مواد پودری
در سیلوهای حاوی مواد پودری، FEM22 میتواند در کنار Soliphant FTM20 یا FTM21 برای تشخیص سطح حدی ماده مورد استفاده قرار گیرد.
مخازن مواد گرانولی
مواد دانهای مانند گرانولهای صنعتی، مواد اولیه پلاستیک و برخی مواد معدنی میتوانند با استفاده از سوئیچ سطح مناسب کنترل شوند.
صنایع سیمان
در مخازن و سیلوهای سیمان و مواد پودری مشابه، تشخیص سطح بالا و پایین اهمیت زیادی دارد. ترکیب Soliphant با FEM22 میتواند سیگنال سطح را به سیستم کنترل منتقل کند.
صنایع غذایی
در تجهیزات ذخیرهسازی مواد جامد و پودرهای صنعتی غذایی، بسته به نسخه تجهیز و الزامات بهداشتی پروژه، فناوری Soliphant میتواند برای تشخیص سطح نقطهای استفاده شود.
صنایع شیمیایی
در مخازن مواد جامد پودری و گرانولی، سوئیچ سطح صنعتی میتواند برای جلوگیری از پرشدن بیش از حد یا تشخیص کاهش سطح به کار رود.
برای مشاهده سایر محصولات مرتبط با سطح سنج ارتعاشی میتوانید به دستهبندی سطح سنج ارتعاشی مراجعه کنید.
مقایسه FEM22 با FEM24
FEM22 و FEM24 هر دو Electronic Insertهای مورد استفاده در خانواده Soliphant هستند، اما نوع خروجی و تغذیه آنها متفاوت است.
| ویژگی | FEM22 | FEM24 |
|---|---|---|
| نوع خروجی | PNP ترانزیستوری | رله DPDT |
| اتصال | سه سیمه DC | خروجی رله |
| تغذیه | 10 تا 45V DC | 19 تا 253V AC / 55V DC |
| کاربرد مناسب | PLC و DI | مدارهای رلهای و بارهای مختلف |
| نوع سوئیچینگ | ترانزیستوری | کنتاکت رله |
| جریان بار FEM22 | حداکثر 350mA پیوسته | وابسته به مشخصات کنتاکت رله |
| مناسب برای PLC | بسیار مناسب | مناسب با توجه به مدار واسط |
در مستندات رسمی، FEM24 بهعنوان نسخه دارای خروجی رله DPDT معرفی شده است، در حالی که FEM22 نسخه PNP سهسیمه محسوب میشود.
بنابراین اگر سیستم کنترل دارای ورودی دیجیتال مناسب برای PNP باشد، FEM22 انتخاب منطقیتری است. در مقابل، زمانی که خروجی کنتاکتی رله مورد نیاز باشد، FEM24 میتواند گزینه مناسبتری باشد.
راهنمای انتخاب FEM22
انتخاب برد FEM22 زمانی منطقی است که تجهیز اصلی شما از مدلهای سازگار Soliphant، بهخصوص FTM20 یا FTM21، باشد و سیستم کنترل به خروجی PNP نیاز داشته باشد.
پیش از سفارش باید موارد زیر بررسی شود:
- مدل دقیق تجهیز Soliphant
- نوع Electronic Insert فعلی
- ولتاژ تغذیه
- نوع ورودی PLC
- تعداد سیمهای مورد نیاز
- جریان بار
- وضعیت Fail-safe مورد نیاز
- کد سفارش و نسخه تجهیز
نکته مهم این است که صرف شباهت ظاهری بردها برای جایگزینی کافی نیست. FEM22 باید بر اساس مدل دقیق تجهیز و مشخصات مدار الکتریکی انتخاب شود.
نصب و نگهداری FEM22
سیمبندی
FEM22 یک الکترونیک سه سیمه DC با خروجی PNP است. اتصال تغذیه و خروجی باید دقیقاً مطابق نقشه سیمبندی نسخه مورد استفاده انجام شود.
استفاده از ولتاژ خارج از محدوده 10 تا 45 ولت DC یا اتصال بار بالاتر از ظرفیت مجاز میتواند باعث آسیب به مدار خروجی شود.
بررسی خروجی PNP
در زمان عیبیابی، ابتدا باید ولتاژ تغذیه و سپس وضعیت خروجی PNP بررسی شود. اگر تغذیه صحیح باشد اما خروجی مطابق وضعیت سطح تغییر نکند، بررسی سنسور، سیمکشی و خود Electronic Insert ضروری است.
تعویض برد
در صورت تعویض FEM22، باید شماره مدل تجهیز و سازگاری برد با آن بررسی شود. همچنین وضعیت تنظیمات ایمنی و چگالی در تجهیز باید پس از تعویض مطابق مستندات مربوط به مدل بررسی شود.
سوالات متداول
برد FEM22 برای چه تجهیزاتی استفاده میشود؟
FEM22 برای تجهیزات Soliphant T مدل FTM20 و FTM21 طراحی شده است و بهعنوان Electronic Insert با خروجی PNP استفاده میشود.
آیا FEM22 برای Liquiphant مناسب است؟
FEM22 را نباید بهصورت عمومی به تجهیزات Liquiphant نسبت داد. مستندات رسمی مورد بررسی، FEM22 را برای Soliphant T FTM20/FTM21 مشخص کردهاند. بنابراین پیش از جایگزینی در هر تجهیز دیگری باید سازگاری دقیق بررسی شود.
خروجی FEM22 از چه نوعی است؟
خروجی FEM22 از نوع ترانزیستوری PNP است و بهصورت اتصال سه سیمه DC استفاده میشود.
ولتاژ تغذیه FEM22 چقدر است؟
محدوده تغذیه رسمی FEM22 برابر با 10 تا 45 ولت DC است.
آیا FEM22 مستقیماً به PLC متصل میشود؟
بله. این Electronic Insert برای استفاده با PLC و ماژولهای ورودی دیجیتال طراحی شده است. البته نوع ورودی PLC و نحوه سیمبندی باید با خروجی PNP مطابقت داشته باشد.
حداکثر جریان خروجی FEM22 چقدر است؟
حداکثر جریان بار پیوسته خروجی 350 میلیآمپر است. مستندات همچنین برای خروجی در حالت قطع، جریان باقیمانده کمتر از 100 میکروآمپر را مشخص میکنند.
آیا FEM22 دارای حفاظت در برابر پلاریته معکوس است؟
بله. در مشخصات رسمی FEM22 حفاظت در برابر پلاریته معکوس ذکر شده است.
جمعبندی
برد الکترونیکی FEM22 یک Electronic Insert تخصصی برای سیستمهای تشخیص سطح ارتعاشی Soliphant T است که بهویژه در FTM20 و FTM21 مورد استفاده قرار میگیرد. مهمترین مشخصه آن، خروجی PNP سه سیمه و تغذیه 10 تا 45 ولت DC است که آن را برای اتصال به PLC و ورودیهای دیجیتال صنعتی مناسب میکند.
در زمان خرید یا تعویض برد FEM22، بررسی مدل دقیق Soliphant، نوع خروجی مورد نیاز، ولتاژ تغذیه و مشخصات بار ضروری است. شماره سفارش فعلی FEM22 در فهرست قطعات رسمی اندرس هاوزر 52025688 اعلام شده است.
