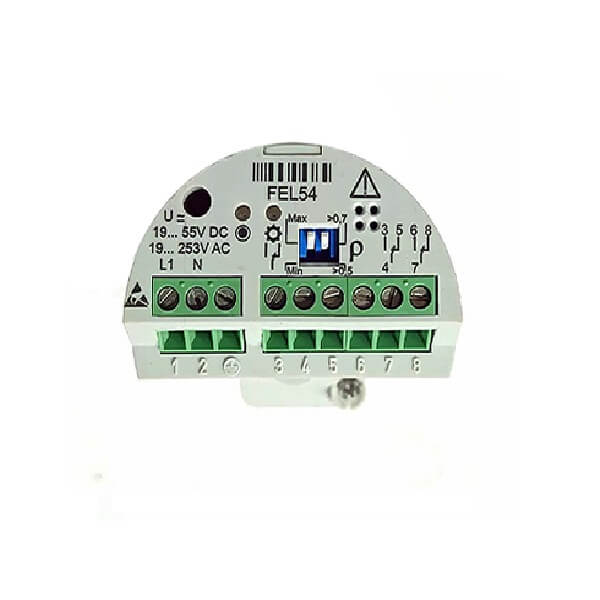

برد الکترونیکی FEL54 اندرس هاوزر
45,000,000 تومان
برد الکترونیکی FEL54 یک ماژول الکترونیکی رلهای برای تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطهای مایعات و کنترل بارهای خارجی مورد استفاده قرار میگیرد. این ماژول از یک خروجی رله با دو کنتاکت تغییر وضعیت مستقل (DPDT) استفاده میکند و میتواند بار را مستقیماً از طریق کنتاکتهای رله سوئیچ کند.
FEL54 یک الکترونیک یونیورسال از نوع AC/DC است و با ولتاژ 19 تا 253 ولت AC یا 19 تا 55 ولت DC کار میکند. توان مصرفی آن حداکثر 1.3 وات است. خروجی رله امکان سوئیچ بارهای مختلف را فراهم میکند و در مدارهای مناسب میتوان از آن برای اتصال به تجهیزات کنترلی و PLC نیز استفاده کرد. همچنین بین سنسور، منبع تغذیه و بار، ایزولاسیون گالوانیکی وجود دارد.
لول سوئیچ Soliphant FTM30
لول سوئیچ Soliphant FTM30 اندرس هاوزر یک سوئیچ سطح نقطهای ارتعاشی برای تشخیص سطح مواد جامد پودری و ریزدانه در سیلوها و مخازن است. این مدل با سنسور دوشاخهای 230 میلیمتری، بدون نیاز به کالیبراسیون و با مقاومت مناسب در برابر تجمع مواد، برای کنترل حداقل یا حداکثر سطح طراحی شده است. FTM30 دمای فرآیند 40- تا 150+ درجه سانتیگراد و فشار تا 16 بار را پوشش میدهد و با نسخههای AC، DC-PNP و رله ارائه شده است. این مدل اکنون متوقف شده و FTM50 جانشین آن است.
مغزی سوئیچ سطح اندرس هاوزر مدل FEM32
مغزی سوئیچ سطح اندرس هاوزر FEM32 یک Electronic Insert سهسیمه با خروجی PNP و تغذیه 10 تا 55 ولت DC است که برای سوئیچهای سطح ارتعاشی Endress+Hauser، از جمله Soliphant II FTM32، مورد استفاده قرار میگیرد. این قطعه با شماره سفارش 942285-0000 بهعنوان قطعه یدکی اصلی معرفی شده و برای جایگزینی مغزی معیوب در تجهیزات سازگار کاربرد دارد. FEM32 با تبدیل وضعیت تشخیص دادهشده توسط سنسور به سیگنال سوئیچینگ PNP، امکان اتصال تجهیز به PLC و سیستمهای کنترل صنعتی را فراهم میکند. پیش از خرید، تطبیق مدل تجهیز، نوع خروجی، ولتاژ تغذیه و شماره سفارش 942285-0000 توصیه میشود.
اطلاعات محصول
لول سوئیچ دیاپازونی اندرس هاوزر FTM50 از خانواده Soliphant M یک سوئیچ سطح نقطهای برای مواد جامد فلهای است. این تجهیز برای کاربردهایی طراحی شده که سیستم کنترل باید فقط از وضعیت سطح در یک نقطه مشخص مطلع شود، نه اینکه مقدار سطح را بهصورت پیوسته اندازهگیری کند.
FTM50 بهویژه برای مواد جامد با دانهبندی ریز مناسب است و میتواند در مخازن، سیلوها و تجهیزات ذخیرهسازی مواد جامد مورد استفاده قرار گیرد. مستندات فنی سازنده، این مدل را بهعنوان یک لول سوئیچ نقطهای ویبرونیک برای جامدات فلهای معرفی میکنند.
در ساختار یک سیستم ابزار دقیق، FTM50 میتواند بهعنوان تجهیز تشخیص سطح و حفاظت از مخزن در کنار سایر تجهیزات اندازهگیری فرآیند استفاده شود.
فناوری ارتعاشی FTM50 چگونه کار میکند؟
مبنای عملکرد FTM50 فناوری ارتعاشی (Vibronic) است. قسمت حساس این تجهیز به شکل یک دیاپازون یا دوشاخه ارتعاشی طراحی شده است.
زمانی که دیاپازون در تماس با ماده جامد نیست، با فرکانس مشخصی ارتعاش میکند. با رسیدن ماده به قسمت حساس، شرایط ارتعاش تغییر میکند. الکترونیک FTM50 این تغییر را تشخیص داده و وضعیت خروجی را تغییر میدهد.
در نتیجه، سیستم کنترل میتواند متوجه شود که ماده به نقطه نصب سنسور رسیده است یا از آن پایینتر قرار دارد.
این روش، یک اندازهگیری نقطهای ایجاد میکند و برای کنترل سطح بالا یا پایین بسیار کاربردی است.
تفاوت FTM50 با سطحسنج پیوسته
FTM50 یک لول سوئیچ است، نه ترانسمیتر اندازهگیری پیوسته سطح.
اگر سنسور در قسمت بالایی مخزن نصب شود، میتوان از آن برای تشخیص پر شدن مخزن استفاده کرد. در مقابل، نصب در قسمت پایینی میتواند برای تشخیص کاهش سطح و خالی شدن مخزن کاربرد داشته باشد.
بنابراین:
لول سوئیچ: وجود یا عدم وجود ماده در یک نقطه مشخص را تشخیص میدهد.
لول ترانسمیتر: مقدار سطح را بهصورت پیوسته اندازهگیری میکند.
به همین دلیل، انتخاب FTM50 باید بر اساس نیاز واقعی سیستم کنترل انجام شود.
کاربرد FTM50 برای مواد جامد
FTM50 برای تشخیص سطح مواد جامد فلهای با دانهبندی ریز طراحی شده است. کاربرد آن میتواند شامل مواد پودری و جامداتی باشد که در مخازن یا سیلوها ذخیره میشوند.
انتخاب دقیق تجهیز باید بر اساس ویژگی واقعی ماده، شرایط فرآیند و پیکربندی محصول انجام شود.
در پروژههایی که کنترل موجودی، جلوگیری از سرریز یا تشخیص خالی شدن مخزن اهمیت دارد، استفاده از یک سوئیچ نقطهای مانند FTM50 میتواند راهکار مناسبی باشد.
نصب FTM50 در سطح بالا
یکی از کاربردهای متداول FTM50، نصب آن در قسمت بالایی مخزن است.
در این حالت، با افزایش سطح ماده و رسیدن آن به دیاپازون، وضعیت خروجی تغییر میکند. سیستم کنترل میتواند از این سیگنال برای توقف ورود مواد یا ایجاد هشدار استفاده کند.
این روش به جلوگیری از پر شدن بیش از حد مخزن کمک میکند.
نصب FTM50 در سطح پایین
FTM50 را میتوان برای تشخیص Low Level نیز نصب کرد.
در این کاربرد، زمانی که سطح ماده از محل نصب دیاپازون پایینتر برود، تجهیز تغییر وضعیت را تشخیص میدهد.
این سیگنال میتواند برای اعلام کمبود ماده، کنترل سیستم تغذیه یا جلوگیری از کارکرد نامناسب تجهیزات پاییندست مورد استفاده قرار گیرد.
جدول مشخصات فنی لول سوئیچ FTM50
| مشخصه | مشخصات |
|---|---|
| برند | Endress+Hauser |
| مدل | FTM50 |
| سری | Soliphant M |
| نوع تجهیز | لول سوئیچ نقطهای |
| فناوری | Vibronic |
| ماده مورد اندازهگیری | جامدات فلهای |
| کاربرد اصلی | مواد جامد با دانهبندی ریز |
| نوع سنجش | نقطهای |
| نوع قسمت حساس | دیاپازون ارتعاشی |
| دمای محیط | حدود 50- تا 70+ درجه سانتیگراد |
| دمای فرآیند | 50- تا 280+ درجه سانتیگراد، بسته به نسخه |
| خروجیها | بسته به نسخه الکترونیکی |
| تأییدیهها | بسته به پیکربندی |
| کاربرد | مخازن و سیلوهای مواد جامد |
محدوده دمایی و نوع خروجی باید بر اساس کد سفارش دقیق محصول بررسی شود؛ زیرا FTM50 با پیکربندیهای مختلف ارائه شده است. سازنده برای این مدل خروجیهایی مانند PNP سه سیمه، رله، NAMUR و PFM را در نسخههای مختلف معرفی کرده است.
ویژگیهای لول سوئیچ Soliphant FTM50
مهمترین ویژگیهای FTM50 عبارتاند از:
- فناوری ارتعاشی Vibronic
- طراحی دیاپازونی
- تشخیص نقطهای سطح جامدات
- مناسب برای مواد جامد فلهای
- کاربرد برای سطح بالا و پایین
- مناسب برای مخازن و سیلوها
- تنوع نسخههای الکترونیکی
- قابلیت ارائه با تأییدیههای مختلف صنعتی
- محدوده دمای فرآیندی گسترده در نسخههای مشخص
- امکان انتخاب تجهیزات متناسب با شرایط فرآیند
سازنده برای FTM50 تأییدیهها و گزینههایی از جمله ATEX، FM، CSA، IECEx، INMETRO، NEPSI و EAC را در پیکربندیهای مربوطه ارائه کرده است. همچنین نسخههای دارای تأییدیه ایمنی SIL نیز در دسترس هستند.
FTM50 در دسته تجهیزات اندازهگیری سطح
از نظر کاربرد، FTM50 در گروه تجهیزات تشخیص نقطهای سطح قرار میگیرد. بنابراین در هنگام انتخاب تجهیزات اندازه گیری سطح-لول متر، باید مشخص شود که پروژه به تشخیص نقطهای نیاز دارد یا اندازهگیری پیوسته.
اگر تنها رسیدن ماده به یک ارتفاع مشخص اهمیت داشته باشد، FTM50 میتواند انتخاب مناسبی باشد. اما اگر اپراتور نیاز داشته باشد مقدار واقعی سطح را در تمام محدوده مخزن مشاهده کند، باید از یک ترانسمیتر سطح مناسب استفاده شود.
FTM50 بهعنوان سطح سنج ارتعاشی
ساختار دیاپازونی این مدل باعث شده FTM50 در گروه سطح سنج ارتعاشی قرار گیرد.
مزیت اصلی این فناوری، تشخیص تغییر وضعیت پراب در اثر تماس با ماده است. در نتیجه برای کنترل سطح نقطهای در مخازن و سیلوهای مواد جامد، راهکاری مستقیم و کاربردی ارائه میکند.
کاربردهای صنعتی FTM50
FTM50 را میتوان در کاربردهای مختلف ذخیرهسازی و انتقال مواد جامد به کار برد، از جمله:
صنایع سیمان
برای تشخیص سطح سیمان و مواد پودری در سیلوها و مخازن ذخیرهسازی.
صنایع معدنی
برای کنترل سطح مواد معدنی و جامدات فلهای در مخازن واسط و سیلوها.
صنایع شیمیایی
برای تشخیص سطح مواد پودری و جامدات فرآیندی در تجهیزات ذخیرهسازی.
صنایع غذایی
در کاربردهای مرتبط با مواد پودری و دانهای، مشروط به انتخاب نسخهای که الزامات فرآیند و بهداشتی پروژه را پوشش دهد.
صنایع تولید مواد اولیه
برای کنترل سطح مواد جامد در مخازن ذخیره و سیستمهای انتقال مواد.
کاربردهای تخصصی لول سوئیچ دیاپازونی Endress+Hauser FTM50
لول سوئیچ دیاپازونی Endress+Hauser FTM50 زمانی انتخاب میشود که هدف، تشخیص دقیق یک نقطه مشخص از سطح مواد جامد باشد. این مدل برای مخازن و سیلوهایی مناسب است که سیستم کنترل باید وضعیت پر یا خالی بودن را در یک ارتفاع مشخص تشخیص دهد.
کاربرد در سیلوهای مواد پودری
یکی از کاربردهای اصلی FTM50، کنترل سطح مواد پودری در سیلوها است. با نصب سنسور در قسمت بالایی سیلو میتوان از رسیدن ماده به حداکثر سطح جلوگیری کرد.
در مقابل، نصب سنسور در قسمت پایین سیلو امکان تشخیص کاهش سطح و خالی شدن مواد را فراهم میکند.
این سیگنال میتواند برای توقف سیستم انتقال، فعال کردن هشدار یا کنترل تجهیزات تغذیه استفاده شود.
کاربرد در صنایع سیمان
در کارخانههای سیمان، مواد اولیه و محصولات پودری در سیلوهای مختلف ذخیره میشوند. FTM50 میتواند برای تشخیص سطح سیمان و سایر مواد جامد فلهای مورد استفاده قرار گیرد.
استفاده از یک سوئیچ نقطهای در این کاربرد باعث میشود سیستم کنترل بدون نیاز به اندازهگیری مداوم سطح، از رسیدن ماده به یک ارتفاع مشخص مطلع شود.
کاربرد در صنایع معدنی
مواد معدنی و پودرهای حاصل از فرآیندهای مختلف معمولاً در مخازن و سیلوها ذخیره میشوند. FTM50 میتواند برای کنترل سطح این مواد در نقاط مشخص مورد استفاده قرار گیرد.
در این کاربرد، محل نصب و انتخاب طول مناسب پراب اهمیت زیادی دارد؛ زیرا سنسور باید دقیقاً در نقطهای قرار گیرد که رسیدن ماده به آن، وضعیت موردنظر فرآیند را ایجاد کند.
مقایسه FTM50 با FTM51
FTM50 و FTM51 هر دو در خانواده Soliphant قرار دارند و برای تشخیص سطح مواد جامد به کار میروند، اما تفاوتهای پیکربندی و کاربردی میان آنها وجود دارد.
| ویژگی | FTM50 | FTM51 |
|---|---|---|
| فناوری | Vibronic | Vibronic |
| نوع اندازهگیری | نقطهای | نقطهای |
| ماده | جامدات فلهای | جامدات فلهای |
| کاربرد | مخازن و سیلوها | مخازن و سیلوها |
| قسمت حساس | دیاپازون | دیاپازون |
| انتخاب طول پراب | بسته به نسخه | بسته به نسخه |
| نسخههای الکترونیکی | متنوع | متنوع |
| انتخاب نهایی | بر اساس شرایط فرآیند | بر اساس شرایط فرآیند |
بنابراین نمیتوان صرفاً بر اساس نام FTM50 یا FTM51 یکی را بهتر از دیگری دانست. کد سفارش کامل و شرایط فرآیند باید مبنای انتخاب قرار گیرد.
مقایسه FTM50 با لول سوئیچ خازنی
در فناوری خازنی، تغییر ظرفیت الکتریکی ناشی از حضور ماده باعث تشخیص سطح میشود؛ در حالی که FTM50 از تغییر وضعیت ارتعاشی دیاپازون استفاده میکند.
| ویژگی | FTM50 | خازنی |
|---|---|---|
| فناوری | ارتعاشی | خازنی |
| کاربرد اصلی | جامدات فلهای | جامدات و برخی سیالات |
| تشخیص نقطهای | دارد | دارد |
| قسمت حساس | دیاپازون | پروب/الکترود |
| مبنای تشخیص | تغییر ارتعاش | تغییر ظرفیت |
| کاربرد در سیلو | مناسب | مناسب، بسته به ماده |
| وابستگی به خواص الکتریکی ماده | کمتر | بیشتر |
برای انتخاب بین این دو فناوری باید ویژگی ماده، احتمال چسبندگی، شرایط فرآیند و ساختار مخزن بررسی شود.
مقایسه FTM50 با لول سوئیچ روتاری
لول سوئیچهای روتاری از یک مکانیزم چرخان برای تشخیص حضور ماده استفاده میکنند، در حالی که FTM50 دارای فناوری ارتعاشی است.
در نتیجه، انتخاب میان این دو به شرایط واقعی فرآیند و نوع ماده بستگی دارد.
FTM50 در پروژههایی که استفاده از فناوری Vibronic برای تشخیص سطح نقطهای موردنظر است، گزینه قابل بررسی خواهد بود.
انتخاب FTM50 برای سطح بالا یا پایین
برای سطح بالا
اگر هدف جلوگیری از سرریز است، FTM50 در ارتفاع بالایی مخزن نصب میشود. با رسیدن ماده به دیاپازون، وضعیت خروجی تغییر میکند و سیستم کنترل میتواند فرمان توقف بارگیری یا انتقال مواد را صادر کند.
برای سطح پایین
اگر هدف تشخیص خالی شدن مخزن باشد، سنسور در ارتفاع پایین نصب میشود. کاهش سطح ماده و خارج شدن آن از محل پراب باعث تغییر وضعیت سوئیچ میشود.
بنابراین یک مدل میتواند بر اساس محل نصب و منطق کنترل، برای هر دو کاربرد مورد استفاده قرار گیرد.
عوامل مهم در انتخاب FTM50
پیش از خرید باید شرایط فرآیند بهطور کامل مشخص شود.
نوع ماده
پودری، دانهای یا گرانولی بودن ماده باید مشخص شود. همچنین ویژگیهایی مانند چگالی ظاهری و رفتار ماده هنگام تخلیه اهمیت دارند.
دمای فرآیند
دمای واقعی ماده باید با محدوده مجاز نسخه انتخابشده مطابقت داشته باشد.
فشار مخزن
در مخازن تحت فشار، فشار فرآیند و نوع اتصال فرآیندی باید در انتخاب تجهیز لحاظ شود.
طول پراب
طول پراب باید متناسب با محل نصب و ارتفاع نقطه تشخیص انتخاب شود.
شرایط مکانیکی
در محلهایی که مواد با سرعت زیاد سقوط میکنند یا احتمال برخورد شدید وجود دارد، محل نصب باید با دقت انتخاب شود تا از وارد شدن بار غیرضروری به پراب جلوگیری شود.
مزیت FTM50 در سیستمهای کنترل سطح
یکی از مزایای استفاده از FTM50 این است که برای ایجاد یک سیگنال ساده و مشخص از وضعیت سطح نیازی به سیستم اندازهگیری پیچیده وجود ندارد.
ساختار کلی سیستم میتواند به شکل زیر باشد:
ماده جامد ← پراب FTM50 ← واحد الکترونیکی ← سیستم کنترل
در این ساختار، سیستم کنترل تنها زمانی نیاز به واکنش دارد که ماده به نقطه تعیینشده برسد یا از آن پایینتر برود.
این ویژگی باعث میشود FTM50 برای حفاظت از مخازن و کنترل فرآیندهای پر و تخلیه مناسب باشد.
چه زمانی FTM50 انتخاب مناسبی است؟
FTM50 گزینه مناسبی است اگر:
- ماده موردنظر جامد فلهای باشد.
- به تشخیص نقطهای سطح نیاز داشته باشید.
- هدف کنترل سطح بالا یا پایین باشد.
- تجهیز در سیلو یا مخزن نصب شود.
- فناوری ارتعاشی موردنظر باشد.
- جلوگیری از سرریز اهمیت داشته باشد.
- تشخیص خالی شدن مخزن موردنیاز باشد.
اما اگر هدف نمایش مقدار واقعی سطح در تمام ارتفاع مخزن باشد، بهتر است به سراغ لول ترانسمیتر پیوسته بروید.
نکات مهم هنگام سفارش
در سفارش FTM50 باید به نام مدل اکتفا نکرد. مشخصات دقیق تجهیز از روی کد سفارش کامل تعیین میشود.
مواردی مانند:
- نوع اتصال فرآیندی
- طول پراب
- نوع الکترونیک
- خروجی
- محدوده دمایی
- تأییدیهها
- شرایط نصب
باید با نیاز پروژه تطبیق داده شوند.
این موضوع بهخصوص برای پروژههای صنعتی با شرایط دمایی، فشاری یا محیطی خاص اهمیت زیادی دارد.
نتیجهگیری تخصصی
لول سوئیچ دیاپازونی FTM50 برای تشخیص نقطهای سطح مواد جامد، راهکاری مناسب برای مخازن و سیلوهای صنعتی است. فناوری Vibronic امکان تشخیص رسیدن ماده به محل پراب را فراهم میکند و میتوان از آن برای کنترل سطح بالا، سطح پایین، جلوگیری از سرریز و تشخیص خالی شدن مخزن استفاده کرد.
مزیت اصلی این مدل در کاربردهایی است که اطلاع از وضعیت سطح در یک نقطه مشخص کافی است و نیازی به اندازهگیری پیوسته ارتفاع ماده وجود ندارد.
انتخاب نهایی FTM50 باید بر اساس نوع ماده، شرایط فرآیند، محل نصب و کد سفارش کامل انجام شود.
نصب و راهاندازی لول سوئیچ دیاپازونی Endress+Hauser FTM50
نصب صحیح لول سوئیچ دیاپازونی اندرس هاوزر FTM50 برای دستیابی به عملکرد پایدار در تشخیص سطح مواد جامد اهمیت زیادی دارد. محل نصب باید بر اساس هدف اندازهگیری، نوع ماده و شرایط فرآیند انتخاب شود.
FTM50 میتواند برای تشخیص سطح بالا، سطح پایین یا یک نقطه مشخص در مخزن و سیلو نصب شود.
انتخاب محل نصب
محل نصب باید بهگونهای انتخاب شود که ماده بتواند به قسمت حساس دیاپازون برسد و در عین حال پراب در معرض ضربه شدید ناشی از سقوط مواد قرار نگیرد.
برای کنترل سطح بالا، سنسور معمولاً در قسمت بالایی مخزن نصب میشود. برای کنترل سطح پایین نیز محل نصب باید در ارتفاعی باشد که کاهش ماده تا آن نقطه، وضعیت موردنظر سیستم کنترل را ایجاد کند.
در مخازنی که مواد از بالا وارد میشوند، بهتر است محل نصب از مسیر مستقیم سقوط مواد فاصله داشته باشد.
سیمبندی FTM50
نوع سیمبندی به نسخه الکترونیکی و کد سفارش FTM50 بستگی دارد. این مدل در نسخههای الکترونیکی مختلف ارائه شده است؛ بنابراین اتصال ترمینالها باید دقیقاً مطابق نقشه همان نسخه انجام شود.
در زمان سیمبندی:
- تغذیه مطابق مشخصات نسخه انتخابشده متصل شود.
- خروجی با ورودی سیستم کنترل سازگار باشد.
- کابل سیگنال از منابع نویز الکتریکی فاصله داشته باشد.
- اتصال زمین مطابق الزامات نصب انجام شود.
- کابلها در برابر کشش و آسیب مکانیکی محافظت شوند.
راهاندازی و بررسی عملکرد
پس از نصب مکانیکی و سیمبندی، عملکرد سوئیچ باید در شرایط واقعی فرآیند بررسی شود.
در کاربرد High Level باید اطمینان حاصل شود که با رسیدن ماده به پراب، خروجی تغییر وضعیت میدهد.
در کاربرد Low Level نیز باید کاهش سطح ماده و خارج شدن آن از محل پراب باعث تغییر صحیح وضعیت خروجی شود.
این عملکرد باید با منطق برنامه PLC یا DCS هماهنگ باشد.
تنظیم عملکرد سوئیچ
FTM50 بر اساس وضعیت تماس ماده با قسمت حساس، یک سیگنال سوئیچینگ ایجاد میکند. بنابراین لازم است وضعیتهای زیر در طراحی سیستم مشخص باشند:
- وجود ماده
- نبود ماده
- سطح بالا
- سطح پایین
- وضعیت خطا
تنظیم صحیح این موارد باعث میشود سیگنال لول سوئیچ با منطق کنترلی فرآیند هماهنگ باشد.
نگهداری و سرویس FTM50
برای عملکرد پایدار، بهتر است FTM50 در برنامه نگهداری دورهای تجهیزات ابزار دقیق قرار گیرد.
موارد زیر باید بررسی شوند:
- وضعیت ظاهری دیاپازون
- تجمع مواد روی پراب
- سلامت اتصال فرآیندی
- وضعیت کابل و ترمینالها
- عملکرد خروجی
- محکم بودن اتصالات
- شرایط نصب و فرآیند
در موادی که احتمال چسبندگی یا ایجاد پوشش روی پراب وجود دارد، بازرسی قسمت حساس اهمیت بیشتری پیدا میکند.
سوالات متداول
لول سوئیچ FTM50 برای چه موادی استفاده میشود؟
FTM50 برای تشخیص سطح مواد جامد فلهای، بهویژه مواد پودری و جامدات با دانهبندی ریز، در مخازن و سیلوها طراحی شده است.
آیا FTM50 سطح را بهصورت پیوسته اندازهگیری میکند؟
خیر. FTM50 یک لول سوئیچ نقطهای است و وجود یا عدم وجود ماده در محل نصب پراب را تشخیص میدهد.
آیا FTM50 برای جلوگیری از سرریز مناسب است؟
بله. با نصب آن در قسمت بالایی مخزن میتوان از تغییر وضعیت سوئیچ برای تشخیص رسیدن ماده به حد مشخص و جلوگیری از پر شدن بیش از حد استفاده کرد.
آیا FTM50 برای تشخیص سطح پایین کاربرد دارد؟
بله. نصب پراب در ارتفاع پایین مخزن امکان تشخیص کاهش سطح و خالی شدن ماده را فراهم میکند.
فناوری اندازهگیری FTM50 چیست؟
FTM50 از فناوری ارتعاشی Vibronic استفاده میکند. با تماس ماده جامد با دیاپازون، شرایط ارتعاش تغییر کرده و این تغییر توسط الکترونیک تجهیز تشخیص داده میشود.
آیا FTM50 برای سیلو مناسب است؟
بله. سیلوهای مواد پودری و دانهای از کاربردهای اصلی لول سوئیچهای دیاپازونی این خانواده هستند.
آیا FTM50 با خروجیهای مختلف ارائه میشود؟
بله. این مدل با نسخههای الکترونیکی مختلف عرضه شده است. نوع خروجی باید بر اساس کد سفارش دقیق محصول و نیاز سیستم کنترل انتخاب شود.
جمعبندی
لول سوئیچ دیاپازونی اندرس هاوزر مدل FTM50 یک تجهیز نقطهای برای تشخیص سطح مواد جامد فلهای است که با فناوری Vibronic کار میکند.
این مدل برای کنترل سطح بالا و پایین، جلوگیری از سرریز و تشخیص خالی شدن مخازن و سیلوها کاربرد دارد. طراحی دیاپازونی و تنوع پیکربندیهای الکترونیکی، امکان استفاده از آن را در طیف متنوعی از کاربردهای صنعتی فراهم میکند.
با این حال، انتخاب صحیح FTM50 باید بر اساس نوع ماده، دمای فرآیند، فشار، محل نصب، طول پراب، نوع خروجی و کد سفارش کامل انجام شود.
چرا خرید از کارزان کالا؟
کارزان کالا با تمرکز بر تأمین تجهیزات صنعتی و ابزار دقیق، امکان تأمین تجهیزات اندازهگیری سطح برای کاربردهای مختلف را فراهم میکند.
مزایای خرید از کارزان کالا:
- مشاوره تخصصی پیش از خرید
- بررسی شرایط فرآیندی
- تطبیق مدل با کاربرد
- بررسی کد سفارش
- تأمین تجهیزات اصلی
- ارسال سریع
- پشتیبانی فنی
نقد و بررسیها
پاککردن فیلترهاهنوز بررسیای ثبت نشده است.
