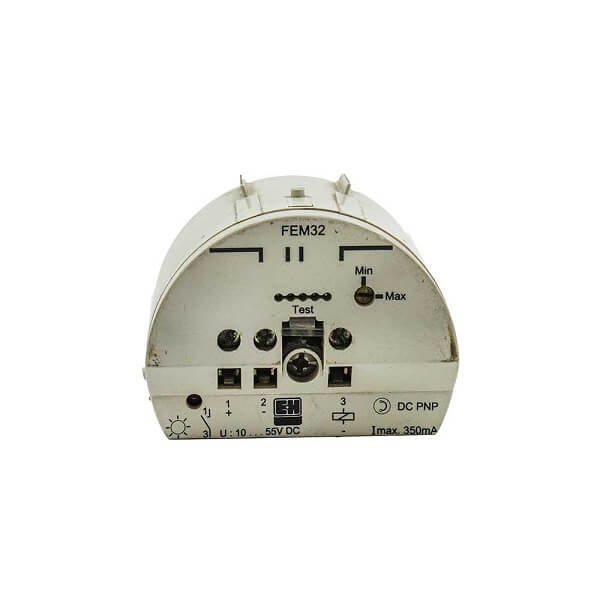

مغزی سوئیچ سطح اندرس هاوزر مدل FEM32
مغزی سوئیچ سطح اندرس هاوزر FEM32 یک Electronic Insert سهسیمه با خروجی PNP و تغذیه 10 تا 55 ولت DC است که برای سوئیچهای سطح ارتعاشی Endress+Hauser، از جمله Soliphant II FTM32، مورد استفاده قرار میگیرد. این قطعه با شماره سفارش 942285-0000 بهعنوان قطعه یدکی اصلی معرفی شده و برای جایگزینی مغزی معیوب در تجهیزات سازگار کاربرد دارد. FEM32 با تبدیل وضعیت تشخیص دادهشده توسط سنسور به سیگنال سوئیچینگ PNP، امکان اتصال تجهیز به PLC و سیستمهای کنترل صنعتی را فراهم میکند. پیش از خرید، تطبیق مدل تجهیز، نوع خروجی، ولتاژ تغذیه و شماره سفارش 942285-0000 توصیه میشود.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
محصولات مرتبط
برد الکترونیکی FEL51
برد الکترونیکی FEL51 یکی از ماژولهای الکترونیکی اختصاصی تجهیزات Liquiphant اندرس هاوزر است که برای تشخیص سطح نقطهای مایعات طراحی شده است. این الکترونیک در ساختار دو سیمه کار میکند و برای اتصال مستقیم به مدارهای تغذیه و کنترل مناسب است.
FEL51 از تغذیه 19 تا 253 ولت AC با فرکانس 50 یا 60 هرتز استفاده میکند و وضعیت سطح را از طریق تغییر جریان در مدار دو سیمه مشخص میسازد. این ساختار، الکترونیک FEL51 را برای کاربردهایی مانند تشخیص حد بالا یا پایین مخزن، جلوگیری از سرریز و حفاظت از پمپ در برابر خشککار کردن مناسب میکند.
این ماژول در تجهیزات سطح سنج ارتعاشی Liquiphant مورد استفاده قرار میگیرد و به دلیل ساختار ساده، برای سیستمهایی که به یک الکترونیک AC دو سیمه جهت تشخیص سطح نیاز دارند، گزینهای کاربردی است. انتخاب و تعویض FEL51 باید بر اساس مدل دقیق تجهیز Liquiphant و مشخصات مدار الکتریکی انجام شود.
مغزی سوئیچ سطح اندرس هاوزر مدل FEM52
مغزی سوئیچ سطح اندرس هاوزر FEM52 یک Electronic Insert با خروجی ترانزیستوری PNP و اتصال سهسیمه DC برای تجهیزات Soliphant M مدل FTM50، FTM51 و FTM52 است. این ماژول برای تشخیص سطح مواد جامد و اتصال لول سوئیچ به ورودی دیجیتال PLC مورد استفاده قرار میگیرد. FEM52 گزینهای مناسب برای سوئیچ سطح ارتعاشی و کاربردهای صنعتی کنترل سطح است. کد سفارش این قطعه 52026498 است.
لول سوئیچ Soliphant FTM21
لول سوئیچ Soliphant FTM21 یک سوئیچ سطح نقطهای ارتعاشی (Vibronic) از شرکت اندرس هاوزر است که برای تشخیص سطح مواد جامد پودری و دانهای در سیلوها، مخازن و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از سنسور ارتعاشی، وضعیت رسیدن ماده به نقطه تعیینشده را تشخیص داده و سیگنال سوئیچینگ را به سیستم کنترل منتقل میکند.
Soliphant FTM21 به دلیل برخورداری از لوله امتدادی، برای نقاط اندازهگیری با عمق بیشتر مناسب است و در کاربردهای مختلف بهعنوان لول سوئیچ مواد جامد مورد استفاده قرار میگیرد. قسمتهای در تماس با فرآیند از جنس 316L بوده و محدوده دمای فرآیندی آن تا 150+ درجه سانتیگراد و محدوده فشار فرآیندی آن از خلأ تا 25 بار است.
این سطح سنج ارتعاشی FTM21 برای کاربردهایی مانند سیلوهای مواد پودری، مخازن مواد گرانولی، صنایع سیمان، شیمیایی، پلاستیک و مواد ساختمانی گزینهای مناسب است. بسته به پیکربندی تجهیز، امکان انتخاب الکترونیک با خروجی PNP یا رله نیز وجود دارد.
برای انتخاب صحیح لول سوئیچ Soliphant باید مدل دقیق تجهیز، نوع ماده، چگالی، دما و فشار فرآیند، طول سنسور و نوع خروجی مورد نیاز بررسی شود.
مغزی سوئیچ سطح اندرس هاوزر مدل FEM54
مغزی سوئیچ سطح FEM54 اندرس هاوزر یک Electronic Insert با خروجی رله DPDT برای تجهیزات Soliphant M FTM50، FTM51 و FTM52 است. این ماژول با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، برای تشخیص سطح مواد جامد و استفاده در مدارهای کنترل صنعتی طراحی شده است. FEM54 گزینهای مناسب برای سوئیچ سطح ارتعاشی و سیستمهای سطح سنج مواد جامد با خروجی رلهای است.
لول سوئیچ ارتعاشی Liquiphant T FTL260
لول سوئیچ ارتعاشی Liquiphant T FTL260 یک سوئیچ سطح نقطهای برای تشخیص سطح مایعات است که با فناوری ارتعاشی کار میکند. این مدل بهعنوان جایگزینی بدون نیاز به نگهداری برای فلوت سوئیچها طراحی شده و برای تشخیص رسیدن مایع به یک نقطه مشخص در مخزن کاربرد دارد. FTL260 میتواند برای کنترل سطح بالا و پایین، جلوگیری از سرریز و ایجاد سیگنال کنترلی برای تجهیزات فرآیندی استفاده شود. ساختار بدون قطعات متحرک مکانیکی، عملکرد مستقل از تغییرات چگالی مایع در محدوده مشخص و طراحی مناسب برای کاربردهای صنعتی از ویژگیهای مهم این مدل هستند. این محصول از نسل قدیمی Liquiphant محسوب میشود و طبق اطلاعات فعلی سازنده، FTL31 بهعنوان مدل جانشین آن معرفی شده است. بنابراین هنگام جایگزینی یا خرید FTL260 باید سازگاری نسخه موجود با شرایط فرآیند و سیستم کنترل بررسی شود
مغزی سوئیچ سطح اندرس هاوزر مدل FEL57
مغزی سوئیچ سطح اندرس هاوزر مدل FEL57 یک Electronic Insert با خروجی PFM و اتصال دو سیمه است که برای سیستمهای تشخیص سطح نقطهای Liquiphant طراحی شده است. این ماژول با واحدهای ارزیابی Nivotester سازگار بوده و در کاربردهای کنترل حداقل و حداکثر سطح و حفاظت در برابر سرریز مورد استفاده قرار میگیرد. ولتاژ تغذیه FEL57 برابر 9.5 تا 12.5 ولت DC و جریان مصرفی آن 10 تا 13 میلیآمپر است.
اطلاعات محصول
مغزی سوئیچ سطح اندرس هاوزر FEM32 یا Endress+Hauser Electronics FEM32 DC یک ماژول الکترونیکی قابل تعویض برای سوئیچهای سطح ارتعاشی خانواده Soliphant II است. این مغزی با طراحی سهسیمه و خروجی PNP، امکان دریافت سیگنال سوئیچینگ سطح و اتصال تجهیز به سیستمهای کنترل صنعتی مانند PLC را فراهم میکند.
مغزی FEM32 توسط Endress+Hauser بهعنوان قطعه یدکی برای تجهیزات Soliphant II از جمله FTM32 معرفی شده است. این قطعه برای کاربردهایی طراحی شده که در آن سوئیچ سطح با تغذیه DC و خروجی ترانزیستوری PNP مورد استفاده قرار میگیرد.
در ساختار سوئیچهای سطح Soliphant II، مغزی الکترونیکی وظیفه پردازش وضعیت ارتعاش شاخک سنسور و تبدیل آن به سیگنال خروجی را بر عهده دارد. بنابراین در صورت خرابی یا عملکرد نامناسب بخش الکترونیکی، تعویض مغزی FEM32 میتواند راهکاری مناسب برای بازگرداندن عملکرد تجهیز بدون نیاز به تعویض کامل سوئیچ سطح باشد.
نکته مهم: FEM32 یک قطعه یدکی تخصصی است و برای اطمینان از سازگاری، باید نوع دقیق تجهیز، مدل سوئیچ سطح و نوع مغزی الکترونیکی موجود بررسی شود.
مغزی FEM32 چیست؟
FEM32 یک Electronic Insert یا مغزی الکترونیکی است که در تجهیزات سوئیچ سطح Endress+Hauser مورد استفاده قرار میگیرد. این ماژول در نسخه DC بهصورت سهسیمه PNP طراحی شده و با محدوده تغذیه 10 تا 55 ولت DC کار میکند.
در خانواده Soliphant II، مغزی الکترونیکی متناسب با نوع تغذیه و خروجی انتخاب میشود. برای مثال، FEM31 برای نسخه دو سیمه AC، FEM32 برای نسخه سه سیمه PNP/DC و FEM34 برای نسخه دارای خروجی رله SPDT استفاده میشود. به همین دلیل هنگام تعویض مغزی، صرفاً یکسان بودن نام خانواده Soliphant کافی نیست و نوع Electronic Insert نیز باید با نسخه تجهیز مطابقت داشته باشد.
کاربرد مغزی سوئیچ سطح Endress+Hauser FEM32
مغزی FEM32 در درجه اول برای سوئیچهای سطح ارتعاشی Endress+Hauser و بهخصوص Soliphant II FTM32 کاربرد دارد. FTM32 برای تشخیص نقطهای سطح مواد جامد پودری و دانهای در مخازن و سیلوها طراحی شده است.
در عملکرد Soliphant، شاخک ارتعاشی سنسور در فرکانس مشخصی به ارتعاش درمیآید. هنگامی که ماده به شاخک میرسد، دامنه ارتعاش تغییر میکند و مدار الکترونیکی این تغییر را تشخیص میدهد. سپس خروجی سوئیچ متناسب با وضعیت سطح تغییر میکند.
بنابراین FEM32 در زنجیره عملکرد تجهیز نقش مهمی دارد و سیگنال حاصل از وضعیت سنسور را برای استفاده در مدار کنترل یا PLC آماده میکند.
برخی کاربردهای متداول
- تشخیص حداقل سطح مواد جامد
- تشخیص حداکثر سطح مواد جامد
- کنترل پر یا خالی شدن سیلو
- کنترل سطح پودرها و مواد دانهای
- صنایع غذایی
- صنایع سیمان
- صنایع شیمیایی
- صنایع پلاستیک
- صنایع تولید خوراک دام
- صنایع معدنی
- صنایع تولید مواد پودری
مستندات Endress+Hauser موادی مانند غلات، آرد، شیر خشک، کاکائو، شکر، خوراک دام، پودرهای شوینده، گچ، سیمان و گرانولهای پلاستیکی را از جمله کاربردهای Soliphant II معرفی میکنند.
مشخصات فنی مغزی FEM32
| مشخصه | مقدار |
|---|---|
| برند | Endress+Hauser |
| مدل | FEM32 |
| نوع قطعه | Electronic Insert / مغزی الکترونیکی |
| نوع تغذیه | DC |
| تعداد سیم | 3 سیم |
| نوع خروجی | PNP |
| ولتاژ تغذیه | 10 تا 55 V DC |
| کاربرد اصلی | سوئیچهای سطح ارتعاشی |
| تجهیز مرتبط | Soliphant II |
| مدل مرتبط | FTM32 و نسخههای سازگار |
| کد سفارش | 942285-0000 |
| عملکرد | تشخیص و سوئیچینگ وضعیت سطح |
| نوع سیگنال | خروجی ترانزیستوری PNP |
اطلاعات مربوط به تغذیه 10 تا 55 ولت DC و خروجی سهسیمه PNP در مستندات فنی رسمی Endress+Hauser برای FEM32 درج شده است.
تفاوت FEM32 با سایر مغزیهای Soliphant
Endress+Hauser برای خانواده Soliphant II چند نوع Electronic Insert ارائه کرده است. تفاوت این مغزیها عمدتاً به نوع تغذیه و خروجی آنها مربوط میشود.
FEM31
FEM31 نسخه دو سیمه با تغذیه AC است و با FEM32 تفاوت اساسی در نوع تغذیه و نحوه اتصال دارد.
FEM32
FEM32 نسخه سه سیمه DC با خروجی PNP است و برای سیستمهایی که به خروجی ترانزیستوری PNP نیاز دارند مورد استفاده قرار میگیرد.
FEM34
FEM34 دارای خروجی رله SPDT است و از نظر نوع خروجی با FEM32 متفاوت است.
Endress+Hauser این مغزیها را بهعنوان قطعات جداگانه و با شماره سفارشهای متفاوت معرفی کرده است
بنابراین نمیتوان FEM31، FEM32 و FEM34 را صرفاً به دلیل قرار گرفتن در یک خانواده، جایگزین مستقیم یکدیگر در نظر گرفت.
سازگاری FEM32 با سوئیچ سطح FTM32
یکی از کاربردهای اصلی این مغزی، استفاده در Soliphant II FTM32 است. FTM32 یک سوئیچ سطح ارتعاشی برای مواد جامد است که نسخه دارای طناب و طول سنسور بلند برای نصب از قسمت بالای سیلو ارائه میشود. در اطلاعات فنی Endress+Hauser، FTM32 برای طول سنسور حدود 800 تا 20,000 میلیمتر از بالا معرفی شده است.
صفحه رسمی Endress+Hauser نیز Electronics FEM32 DC را در فهرست قطعات یدکی FTM32 قرار داده است.
به همین دلیل هنگام خرید مغزی FEM32 برای تعمیر FTM32، تطبیق مدل تجهیز و مشخصات مغزی قبلی اهمیت زیادی دارد.
مزایای استفاده از مغزی اصلی Endress+Hauser FEM32
استفاده از مغزی اصلی FEM32 به جای تعویض کامل تجهیز میتواند در تعمیرات صنعتی مزایایی داشته باشد.
تعمیر سریعتر تجهیز
در صورت سالم بودن بخش مکانیکی و سنسور و وجود ایراد در Electronic Insert، تعویض مغزی میتواند امکان بازگرداندن تجهیز به سرویس را فراهم کند.
حفظ عملکرد اصلی تجهیز
FEM32 بهعنوان قطعه طراحیشده برای سیستمهای Soliphant، با معماری الکتریکی این تجهیزات هماهنگ است.
خروجی PNP برای سیستمهای کنترل
خروجی PNP سهسیمه FEM32 امکان استفاده از سیگنال سوئیچینگ در مدارهای کنترل صنعتی و PLC را فراهم میکند. Endress+Hauser در مستندات Soliphant اشاره میکند که این تجهیزات میتوانند مستقیماً به PLCها، کنتاکتورهای کوچک و شیرهای مغناطیسی متصل شوند.
مناسب برای تعمیر تجهیزات موجود
برای واحدهای صنعتی که از Soliphant II استفاده میکنند، تهیه Electronic Insert بهعنوان قطعه یدکی میتواند گزینه مناسبی برای تعمیر تجهیز موجود باشد، مشروط بر اینکه مدل و مشخصات قطعه با تجهیز مطابقت داشته باشد.
عملکرد سوئیچ سطح با مغزی FEM32 چگونه است؟
اصل عملکرد Soliphant بر اساس تغییر ارتعاش شاخک سنسور است. شاخک سنسور در شرایط عادی با فرکانس مشخصی نوسان میکند. زمانی که ماده جامد به شاخک برسد، ارتعاش آن تحت تأثیر قرار میگیرد.
الکترونیک تجهیز این تغییر را تشخیص داده و وضعیت خروجی را تغییر میدهد. به این ترتیب میتوان از سوئیچ سطح برای اعلام رسیدن مواد به یک نقطه مشخص استفاده کرد.
یکی از مزایای این روش این است که تجهیز برای تشخیص نقطهای سطح مواد جامد به قطعات مکانیکی متحرک نیاز ندارد. همچنین ساختار ارتعاشی Soliphant نسبت به تجمع مواد در بخش پایه شاخک حساسیت کمتری دارد.
چرا ممکن است نیاز به تعویض FEM32 باشد؟
خرابی Electronic Insert میتواند خود را به شکلهای مختلف نشان دهد؛ برای مثال:
- تغییر نکردن وضعیت خروجی با تغییر سطح
- قطع شدن سیگنال خروجی
- عملکرد نادرست سوئیچ سطح
- عدم ارسال سیگنال PNP به PLC
- روشن نشدن صحیح مدار الکترونیکی
- عملکرد نامنظم تجهیز
- آسیب دیدن مدار الکترونیکی در اثر شرایط نامناسب تغذیه
البته هر یک از این علائم الزاماً به معنی خرابی FEM32 نیست. پیش از تعویض مغزی باید تغذیه، سیمبندی، سنسور، اتصالات و شرایط نصب نیز بررسی شوند.
نکات مهم هنگام خرید مغزی FEM32
هنگام خرید مغزی سوئیچ سطح اندرس هاوزر FEM32 توصیه میشود موارد زیر بررسی شود:
- مدل دقیق تجهیز Endress+Hauser را بررسی کنید.
- نوع Electronic Insert فعلی را با FEM32 تطبیق دهید.
- ولتاژ تغذیه سیستم را بررسی کنید.
- اطمینان حاصل کنید که سیستم به خروجی PNP نیاز دارد.
- در تجهیزات دارای تأییدیههای خاص، مشخصات تجهیز کامل بررسی شود.
- در صورت تردید، عکس پلاک تجهیز و مغزی قبلی برای تطبیق فنی ارسال شود.
FEM32 برای چه تجهیزاتی مناسب است؟
این قطعه در مستندات Endress+Hauser بهعنوان Electronics FEM32 DC در فهرست قطعات یدکی خانواده Soliphant II قرار دارد و بهطور مشخص برای FTM32 قابل مشاهده است.
با توجه به وجود نسخههای مختلف سوئیچهای Soliphant و Electronic Insertهای متفاوت، توصیه میشود قبل از سفارش، مدل دقیق تجهیز و شماره قطعه بررسی شود.
خرید مغزی سوئیچ سطح Endress+Hauser FEM32
اگر به دنبال خرید مغزی سوئیچ سطح Endress+Hauser FEM32 برای تعمیر یا جایگزینی مغزی معیوب تجهیز خود هستید، مدل FEM32 DC یکی از قطعات اصلی معرفیشده توسط Endress+Hauser برای خانواده Soliphant II است.
این مغزی دارای ساختار سهسیمه، خروجی PNP و محدوده تغذیه 10 تا 55 ولت DC است و برای کاربردهای کنترل سطح نقطهای در تجهیزات سازگار مورد استفاده قرار میگیرد.
برای جلوگیری از خرید قطعه اشتباه، توصیه میشود هنگام ثبت سفارش، مدل کامل تجهیز، کد فنی و نوع مغزی قبلی بررسی شود.
جمعبندی
مغزی سوئیچ سطح اندرس هاوزر FEM32 یک Electronic Insert تخصصی برای سوئیچهای سطح Endress+Hauser است که با خروجی PNP سهسیمه و تغذیه 10 تا 55 ولت DC طراحی شده است.
استفاده از مغزی یدکی مناسب میتواند در بسیاری از موارد امکان تعمیر سوئیچ سطح و جلوگیری از تعویض کامل تجهیز را فراهم کند. با این حال، به دلیل وجود انواع مختلف Electronic Insert، قبل از خرید باید مدل تجهیز و نوع خروجی و تغذیه با مشخصات FEM32 مطابقت داده شود.
