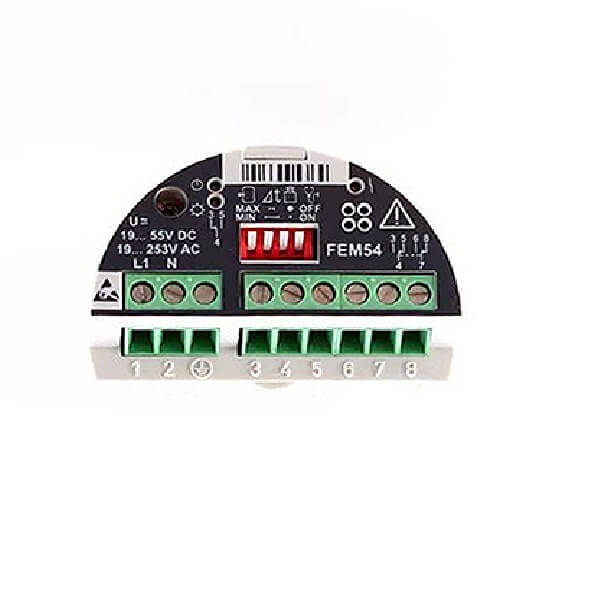

مغزی سوئیچ سطح اندرس هاوزر مدل FEM54
مغزی سوئیچ سطح FEM54 اندرس هاوزر یک Electronic Insert با خروجی رله DPDT برای تجهیزات Soliphant M FTM50، FTM51 و FTM52 است. این ماژول با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، برای تشخیص سطح مواد جامد و استفاده در مدارهای کنترل صنعتی طراحی شده است. FEM54 گزینهای مناسب برای سوئیچ سطح ارتعاشی و سیستمهای سطح سنج مواد جامد با خروجی رلهای است.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
محصولات مرتبط
لول سوئیچ ارتعاشی Liquiphant FTL51H
لول سوئیچ ارتعاشی Liquiphant FTL51H یک تجهیز تخصصی برای تشخیص نقطهای سطح مایعات است که بر پایه فناوری ویبرونیک (Vibronic) عمل میکند. این تجهیز برای کنترل حد بالا یا پایین سطح مخازن، جلوگیری از سرریز و حفاظت از پمپ در برابر خشککارکردن طراحی شده و در فرآیندهای صنعتی مختلف قابل استفاده است.
در Liquiphant FTL51H یک فورک ارتعاشی در تماس با فرآیند قرار دارد. تغییر شرایط ارتعاش فورک هنگام رسیدن مایع به نقطه نصب، توسط الکترونیک دستگاه تشخیص داده میشود و وضعیت سطح به خروجی منتقل میگردد. بسته به الکترونیک انتخابشده، امکان استفاده از خروجیهای مختلف از جمله رله، PNP، NAMUR و سیگنالهای جریان وجود دارد.
ساختار مقاوم، امکان استفاده در شرایط فرآیندی مختلف و طراحی مناسب برای کاربردهای صنعتی، FTL51H را به گزینهای مناسب برای اندازه گیری سطح مایعات بهصورت نقطهای تبدیل کرده است.
لول سوئیچ اندرس هاوزر مدل FTM20
78,000,000 تومان
لول سوئیچ اندرس هاوزر مدل FTM20 یک سنسور سطح ارتعاشی اقتصادی و کامپکت است که برای تشخیص سطح مایعات در مخازن کوچک، سیستمهای آب و فاضلاب، صنایع غذایی و کاربریهای عمومی طراحی شده است. این مدل بدون نیاز به کالیبراسیون، عملکرد دقیق، پایدار و ایمن ارائه میدهد و در برابر تغییرات دما و چگالی سیال حساسیت بالایی دارد. این محصول انتخابی ایدهآل برای کنترل سطح نقطهای با هزینه مناسب در سیستمهای صنعتی است.
برد الکترونیکی FEL55 اندرس هاوزر | Electronics FEL55 8/16mA
برد الکترونیکی FEL55 یک ماژول الکترونیکی تخصصی برای تجهیزات سطحسنج ارتعاشی Liquiphant اندرس هاوزر است که برای انتقال سیگنال 8/16 میلیآمپر از طریق اتصال دو سیمه طراحی شده است. این ماژول در سیستمهای تشخیص سطح نقطهای مایعات مورد استفاده قرار میگیرد و امکان اتصال تجهیز Liquiphant به واحدهای ارزیابی یا ورودی آنالوگ PLC را فراهم میکند.
FEL55 با ولتاژ تغذیه 11 تا 36 ولت DC کار میکند و توان مصرفی آن کمتر از 600 میلیوات است. خروجی آن در دو وضعیت اصلی حدود 8 و 16 میلیآمپر تغییر میکند و در شرایط خطا مانند خرابی سنسور یا قطع تغذیه، سیگنال خطا نیز قابل تشخیص است. این ساختار باعث میشود الکترونیک FEL55 برای کاربردهایی که نیاز به تشخیص وضعیت سطح و انتقال آن به سیستم کنترل دارند، گزینهای مناسب باشد.
لول سوئیچ ارتعاشی Liquiphant FTL51
لول سوئیچ ارتعاشی Liquiphant FTL51 یک تجهیز صنعتی برای تشخیص نقطهای سطح مایعات است که بر اساس فناوری ویبرونیک (Vibronic) عمل میکند. این تجهیز با استفاده از یک فورک ارتعاشی، رسیدن مایع به نقطه تعیینشده را تشخیص داده و وضعیت سطح را به سیستم کنترل منتقل میکند.
FTL51 برای کاربردهایی مانند تشخیص حد بالای مخزن، حد پایین، جلوگیری از سرریز و حفاظت از پمپ در برابر خشککارکردن مناسب است. طبق مشخصات رسمی، این مدل برای دمای فرآیند 50- تا 150+ درجه سانتیگراد و فشار فرآیندی از خلأ تا 100 بار قابل پیکربندی است. حداقل چگالی محیط نیز 0.5 گرم بر سانتیمتر مکعب بوده و در نسخهای اختیاری تا 0.4 گرم بر سانتیمتر مکعب قابل انتخاب است.
طول سنسور FTL51 از 115 تا 3000 میلیمتر و در نسخه سفارشی تا 6000 میلیمتر قابل انتخاب است. بنابراین این لول سوئیچ Liquiphant میتواند برای مخازن و فرآیندهایی با شرایط نصب متفاوت مورد استفاده قرار گیرد.
لول سوئیچ Soliphant FTM51
لول سوئیچ Endress+Hauser Soliphant FTM51 یک تجهیز نقطهای برای تشخیص وجود یا عدم وجود مواد جامد پودری و دانهای در مخازن و سیلوها است. این مدل با استفاده از فناوری ارتعاشی (Vibronic) میتواند رسیدن مواد جامد به یک نقطه مشخص را تشخیص دهد و برای کنترل پرشدن یا خالی شدن مخزن مورد استفاده قرار گیرد. FTM51 برای کاربردهایی مانند مواد پودری، گرانول، پودرهای معدنی، سیمان، مواد غذایی و سایر جامدات فلهای طراحی شده و با توجه به نوع فرآیند میتوان آن را با اتصالات و طول پروب مناسب انتخاب کرد. طراحی صنعتی، قابلیت استفاده در مخازن و سیلوها و امکان انتخاب نسخههای مختلف الکترونیکی، این لول سوئیچ را به گزینهای مناسب برای سیستمهای کنترل سطح نقطهای تبدیل کرده است.
لول سوئیچ Soliphant FTM21
لول سوئیچ Soliphant FTM21 یک سوئیچ سطح نقطهای ارتعاشی (Vibronic) از شرکت اندرس هاوزر است که برای تشخیص سطح مواد جامد پودری و دانهای در سیلوها، مخازن و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از سنسور ارتعاشی، وضعیت رسیدن ماده به نقطه تعیینشده را تشخیص داده و سیگنال سوئیچینگ را به سیستم کنترل منتقل میکند.
Soliphant FTM21 به دلیل برخورداری از لوله امتدادی، برای نقاط اندازهگیری با عمق بیشتر مناسب است و در کاربردهای مختلف بهعنوان لول سوئیچ مواد جامد مورد استفاده قرار میگیرد. قسمتهای در تماس با فرآیند از جنس 316L بوده و محدوده دمای فرآیندی آن تا 150+ درجه سانتیگراد و محدوده فشار فرآیندی آن از خلأ تا 25 بار است.
این سطح سنج ارتعاشی FTM21 برای کاربردهایی مانند سیلوهای مواد پودری، مخازن مواد گرانولی، صنایع سیمان، شیمیایی، پلاستیک و مواد ساختمانی گزینهای مناسب است. بسته به پیکربندی تجهیز، امکان انتخاب الکترونیک با خروجی PNP یا رله نیز وجود دارد.
برای انتخاب صحیح لول سوئیچ Soliphant باید مدل دقیق تجهیز، نوع ماده، چگالی، دما و فشار فرآیند، طول سنسور و نوع خروجی مورد نیاز بررسی شود.
اطلاعات محصول
مغزی سوئیچ سطح FEM54 یک Electronic Insert از شرکت اندرس هاوزر است که در تجهیزات Soliphant M برای تشخیص سطح نقطهای مواد جامد مورد استفاده قرار میگیرد. این ماژول دارای خروجی رله DPDT است و برای تجهیزاتی مانند Soliphant M FTM50، FTM51 و FTM52 در نظر گرفته شده است.
FEM54 برای مدارهایی مناسب است که به خروجی کنتاکتی رله نیاز دارند. تغذیه آن برای AC در محدوده 19 تا 253 ولت و برای DC در محدوده 19 تا 55 ولت قرار دارد. همچنین حفاظت در برابر پلاریته معکوس و اتصال کوتاه در مشخصات آن ذکر شده است.
برای مشاهده تجهیزات مرتبط با ابزار دقیق میتوانید به ابزار دقیق مراجعه کنید. همچنین برای بررسی تجهیزات اندازه گیری سطح-لول متر و انواع سطح سنج ارتعاشی میتوانید دستهبندیهای مرتبط را بررسی کنید.
مشخصات فنی FEM54
| مشخصه | مقدار |
|---|---|
| مدل | FEM54 |
| نوع قطعه | Electronic Insert |
| سازنده | Endress+Hauser |
| خانواده تجهیز | Soliphant M |
| تجهیزات مرتبط | FTM50 / FTM51 / FTM52 |
| نوع خروجی | رله DPDT |
| نوع کنتاکت | NO / NC |
| تغذیه AC | 19 تا 253 ولت AC |
| فرکانس AC | 50/60 هرتز |
| تغذیه DC | 19 تا 55 ولت DC |
| حفاظت پلاریته معکوس | دارد |
| حفاظت اتصال کوتاه | دارد |
| عملکرد رله | Quiescent current / Fail-safe |
| وضعیت کنتاکتها | سوئیچ همزمان |
محدودههای تغذیه و ساختار خروجی رله مطابق مستندات رسمی FEM54 است. در فهرست قطعات رسمی تجهیزات Soliphant M ثبت شده است.
ویژگیها و مزایای الکترونیک FEM54
خروجی رله DPDT
مهمترین ویژگی FEM54 Relay استفاده از خروجی رله DPDT است. کنتاکتهای Normally Open و Normally Closed امکان استفاده از وضعیت سوئیچ را در مدارهای مختلف کنترل فراهم میکنند.
تغذیه AC و DC
برد FEM54 قابلیت استفاده با تغذیه 19 تا 253 ولت AC و 19 تا 55 ولت DC را دارد و از این نظر برای مدارهای کنترلی مختلف قابل استفاده است.
حفاظت الکتریکی
در مشخصات رسمی FEM54، حفاظت در برابر پلاریته معکوس و اتصال کوتاه ذکر شده است که برای استفاده در مدارهای صنعتی اهمیت دارد.
مناسب برای Soliphant M
این ماژول FEM54 برای خانواده Soliphant M طراحی شده و در تجهیزات FTM50، FTM51 و FTM52 بهعنوان Electronic Insert قابل استفاده است.
کاربردهای مغزی FEM54
الکترونیک FEM54 در کنار سوئیچهای سطح ارتعاشی Soliphant برای تشخیص سطح مواد جامد مورد استفاده قرار میگیرد، از جمله:
- سیلوهای مواد پودری
- مخازن مواد گرانولی
- صنایع سیمان
- صنایع شیمیایی
- صنایع پلاستیک
- مخازن ذخیره مواد جامد
- تجهیزات انتقال مواد پودری و دانهای
- سیستمهای کنترل سطح صنعتی
FEM54 در این کاربردها سیگنال وضعیت تجهیز را از طریق خروجی رله در اختیار مدار کنترل قرار میدهد.
تفاوت FEM54 با FEM52
| ویژگی | FEM54 | FEM52 |
|---|---|---|
| نوع خروجی | رله DPDT | PNP |
| نوع سیگنال | کنتاکتی | ترانزیستوری |
| تغذیه | AC/DC | DC |
| کاربرد اصلی | مدارهای رلهای | PLC و ورودی دیجیتال |
| نوع سوئیچینگ | رله | ترانزیستور |
| مناسب برای | مدار دارای ورودی کنتاکتی | مدار دارای ورودی PNP |
بنابراین اگر در سیستم کنترل به خروجی رله DPDT نیاز دارید، FEM54 گزینه مرتبط است. در مدارهایی که ورودی دیجیتال PNP مورد نیاز است، باید Electronic Insert متناسب دیگری مانند FEM52 بررسی شود.
راهنمای انتخاب و تعویض FEM54
پیش از خرید مغزی FEM54 باید موارد زیر بررسی شود:
- مدل دقیق تجهیز Soliphant
- سازگاری با FTM50، FTM51 یا FTM52
- نوع Electronic Insert قبلی
- ولتاژ تغذیه AC یا DC
- نوع مدار کنترل
- مشخصات بار متصل به کنتاکت رله
- شماره سفارش قطعه
صرف شباهت ظاهری برد برای جایگزینی کافی نیست. برد FEM54 باید بر اساس مدل دقیق تجهیز و مشخصات الکتریکی آن انتخاب شود.
سوالات متداول
FEM54 برای کدام تجهیزات استفاده میشود؟
FEM54 بهعنوان Electronic Insert در خانواده Soliphant M و تجهیزاتی مانند FTM50، FTM51 و FTM52 استفاده میشود.
خروجی FEM54 چیست؟
خروجی مغزی FEM54 از نوع رله DPDT با کنتاکتهای NO و NC است.
ولتاژ تغذیه FEM54 چقدر است؟
تغذیه AC برابر 19 تا 253 ولت و تغذیه DC برابر 19 تا 55 ولت است.
آیا FEM54 برای PLC مناسب است؟
FEM54 خروجی رلهای دارد؛ بنابراین اتصال آن به PLC به نوع ورودی و مدار واسط بستگی دارد. اگر ورودی مستقیم PNP مورد نیاز باشد، Electronic Insert با خروجی PNP باید بررسی شود.
آیا FEM54 برای FTM21 استفاده میشود؟
FEM54 در مستندات رسمی مورد بررسی برای خانواده Soliphant M FTM50، FTM51 و FTM52 معرفی شده است. بنابراین برای FTM21 نباید بدون بررسی کد تجهیز و مستندات مربوطه استفاده شود.
شماره سفارش FEM54 چیست؟
شماره سفارش فعلی FEM54 در فهرست قطعات رسمی اندرس هاوزر 52026499 است.
جمعبندی
مغزی سوئیچ سطح FEM54 یک Electronic Insert رلهای برای تجهیزات Soliphant M است که با خروجی DPDT و تغذیه AC/DC، برای سیستمهای تشخیص سطح مواد جامد و مدارهای کنترل صنعتی مناسب است.
در زمان تعویض الکترونیک FEM54 باید مدل دقیق تجهیز، نوع تغذیه، نوع خروجی و مشخصات بار بررسی شود.
چرا خرید FEM54 از کارزان کالا؟
کارزان کالا با تمرکز بر ابزار دقیق و تجهیزات اندازهگیری سطح، امکان تأمین مغزیها و قطعات مرتبط با تجهیزات اندرس هاوزر را فراهم میکند.
مزایای خرید:
- مشاوره تخصصی
- بررسی سازگاری Electronic Insert
- تأمین قطعات اصلی
- پشتیبانی فنی
- ارسال سریع
برای استعلام قیمت و بررسی سازگاری Endress+Hauser FEM54 با تجهیز خود، با کارشناسان کارزان کالا تماس بگیرید.
