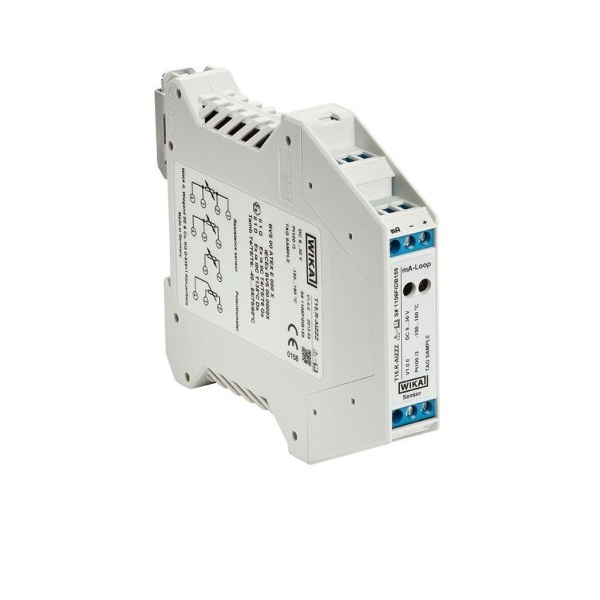

ترانسمیتر دیجیتال دما WIKA T15.R

ترانسمیتر دیجیتال دما WIKA T15.R یک ترانسمیتر دمای ریلی برای تبدیل سیگنال سنسورهای مقاومتی دما به خروجی استاندارد 4 تا 20 میلی‌آمپر است. این مدل برای سنسورهای Pt100 و Pt1000 با اتصال دو، سه و چهار سیمه طراحی شده و به دلیل نصب روی ریل، گزینه‌ای مناسب برای تابلوهای کنترل و سیستم‌های اتوماسیون صنعتی محسوب می‌شود. قابلیت تنظیم نرم‌افزاری نوع سنسور، محدوده اندازه‌گیری، میرایی و رفتار خروجی در شرایط خطا، انعطاف‌پذیری مناسبی برای کاربردهای مختلف ایجاد می‌کند. T15.R همچنین قابلیت پایش وضعیت سنسور، تشخیص قطعی مدار و بررسی محدوده اندازه‌گیری را دارد و برای صنایع فرآیندی، ماشین‌سازی و ساخت تجهیزات صنعتی قابل استفاده است.

افزودن به فهرست علاقه‌مندی

مقایسه

برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.

02140333144 -09900202336

قیمت محصول

محصولات مرتبط

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما 7NG3212

اطلاعات بیشتر

ترانسمیتر دما 7NG3212 یکی از مدل‌های ترانسمیتر دمای زیمنس در خانواده SITRANS TH300 است که برای نصب داخل هد اتصال نوع B مطابق DIN 43729 طراحی شده است. این تجهیز با فناوری دو سیمه، خروجی 4 تا 20 میلی‌آمپر و قابلیت ارتباط HART، امکان انتقال سیگنال دما به سیستم‌های کنترل و اتوماسیون صنعتی را فراهم می‌کند.

7NG3212 از ورودی‌های یونیورسال برای سنسورهای مقاومتی RTD و انواع مختلف ترموکوپل پشتیبانی می‌کند. همچنین امکان پیکربندی محدوده اندازه‌گیری، نوع سنسور، مقدار خطای سنسور و پارامترهای مختلف عملکردی وجود دارد. ایزولاسیون الکتریکی نیز در ساختار این ترانسمیتر در نظر گرفته شده است.

این ترانسمیتر دما HART برای کاربردهایی مناسب است که به یک تجهیز جمع‌وجور برای نصب در هد سنسور و انتقال سیگنال استاندارد دما نیاز دارند. بسته به کد سفارش، نسخه‌های دارای حفاظت انفجاری ATEX و FM نیز برای این خانواده ارائه شده‌اند.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما مدل iTEMP PCP TMT181

22,000,000 تومان

افزودن به سبد خرید

ترانسمیتر دما iTEMP PCP TMT181 یک ترانسمیتر هد مونت تک‌کاناله از محصولات Endress+Hauser است که برای تبدیل سیگنال سنسورهای دما به خروجی استاندارد 4 تا 20 میلی‌آمپر طراحی شده است. این مدل از یک ورودی یونیورسال برای RTD، ترموکوپل، مقاومت و سیگنال میلی‌ولت پشتیبانی می‌کند و از طریق نرم‌افزار کامپیوتری قابل تنظیم است. TMT181 برای نصب در هد اتصال فرم B طراحی شده و در نسخه‌های مشخص امکان استفاده در محیط‌های دارای الزامات ضدانفجار را نیز دارد. دقت اندازه‌گیری برای Pt100 در محدوده 50- تا 200+ درجه سانتی‌گراد حداکثر 0.2 کلوین اعلام شده است. تغذیه نسخه استاندارد در محدوده 8 تا 35 ولت DC و نسخه Ex در محدوده 8 تا 30 ولت DC قرار دارد. ایزولاسیون گالوانیکی ورودی و خروجی نیز از ویژگی‌های مهم این مدل است. این ترانسمیتر دما PCP برای کاربردهایی مناسب است که به یک راهکار ساده و قابل تنظیم برای انتقال سیگنال دمای یک سنسور به سیستم کنترل نیاز دارند.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما اندرس هاوزر مدل TMT82

38,000,000 تومان

افزودن به سبد خرید

iTEMP TMT82 محصولی از برند Endress+Hauser است و یک ترانسمیتر دمای صنعتی دو کاناله با خروجی 4 تا 20 میلی آمپر و پروتکل HART® محسوب می‌شود و به دو صورت ریلی و هدمونت قابل نصب میباشد و قابل استفاده در صنایع نفت گاز پتروشیمی و نیروگاهی است

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما مدل WIKA T32.3S

اطلاعات بیشتر

ترانسمیتر دما WIKA T32.3S یک ترانسمیتر دیجیتال ریلی برای اندازه‌گیری و انتقال سیگنال دما در سیستم‌های صنعتی و فرآیندی است. این مدل با خروجی 4 تا 20 میلی‌آمپر و پروتکل HART، امکان انتقال مقدار اندازه‌گیری و دسترسی به اطلاعات تشخیصی و تنظیمات تجهیز را فراهم می‌کند. T32.3S قابلیت اتصال به انواع سنسورهای مقاومتی، ترموکوپل، سنسورهای میلی‌ولت و پتانسیومتر را دارد و امکان استفاده از یک یا دو سنسور نیز برای آن در نظر گرفته شده است. طراحی ریلی مطابق استاندارد IEC 60715، ایزولاسیون گالوانیکی، مقاومت مناسب در برابر تداخلات الکترومغناطیسی و قابلیت‌های تشخیصی مانند پایش قطعی سنسور و محدوده اندازه‌گیری، این مدل را برای تابلوهای کنترل، صنایع فرآیندی، ماشین‌سازی و سیستم‌های اتوماسیون صنعتی مناسب کرده است. نسخه دارای تأییدیه SIL نیز برای کاربردهای ایمنی در دسترس است.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما فیلد اندرس هاوزر مدل iTEMP HART TMT142

اطلاعات بیشتر

ترانسمیتر دما فیلد اندرس هاوزر مدل iTEMP HART TMT142 یک ترانسمیتر فیلدی دو سیمه برای اندازه‌گیری دمای فرآیند و انتقال مقدار اندازه‌گیری‌شده به سیستم کنترل است. این تجهیز با یک ورودی یونیورسال از سنسورهای مقاومتی، ترمومترهای مقاومتی در اتصال‌های 2، 3 و 4 سیمه، ترموکوپل و ترانسمیترهای ولتاژی پشتیبانی می‌کند. خروجی آنالوگ 4 تا 20 میلی‌آمپر در کنار ارتباط دیجیتال HART، امکان انتقال مقدار فرآیند و دسترسی به پارامترهای تشخیصی و تنظیمات تجهیز را فراهم می‌کند. نمایشگر LCD محلی نیز مقدار اندازه‌گیری‌شده را به‌صورت عددی و گرافیکی نمایش می‌دهد. تشخیص خوردگی مسیر اتصال سنسور، تشخیص خرابی سنسور و قابلیت تنظیم رفتار خروجی در شرایط خطا از دیگر امکانات مهم TMT142 هستند. این ساختار، TMT142 را به گزینه‌ای مناسب برای کاربردهای صنعتی و فرآیندی تبدیل کرده است که در آن علاوه بر سیگنال استاندارد 4 تا 20 میلی‌آمپر، دسترسی به اطلاعات دیجیتال و مشاهده محلی مقدار دما اهمیت دارد. نسخه‌های جدیدتر این خانواده با عنوان TMT142B نیز در مستندات رسمی ارائه شده‌اند.

افزودن به فهرست علاقه‌مندی

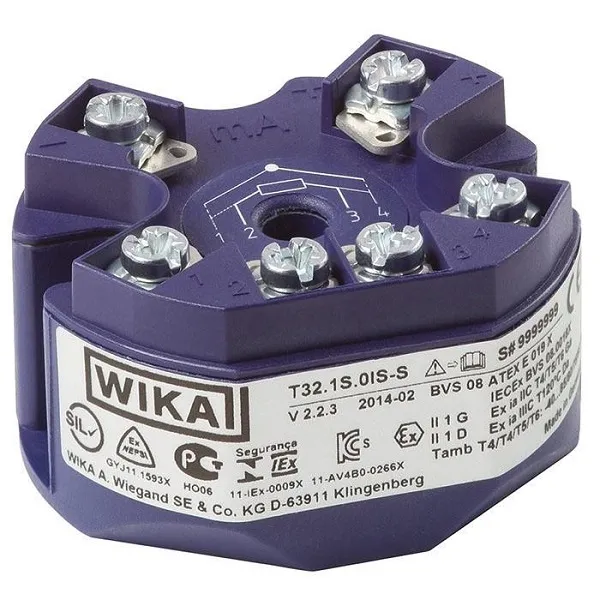

ترانسمیتر دما هد مونت WIKA T32.1S

اطلاعات بیشتر

ترانسمیتر دما هد مونت ویکا WIKA T32.1S یک ترانسمیتر دیجیتال پیشرفته برای پردازش سیگنال انواع سنسورهای دما و تبدیل آن‌ها به خروجی استاندارد 4 تا 20 میلی‌آمپر است. این مدل با پشتیبانی از ارتباط HART® امکان انتقال مقدار اندازه‌گیری و اطلاعات تشخیصی را فراهم می‌کند و برای نصب داخل هد ترمومتر طراحی شده است. T32.1S می‌تواند با سنسورهای مقاومتی (RTD)، ترموکوپل‌ها، سیگنال‌های مقاومت و ولتاژ مورد استفاده قرار گیرد. قابلیت تنظیم محدوده اندازه‌گیری، پایش وضعیت سنسور، تشخیص خطا و امکان پیکربندی از طریق نرم‌افزار، این ترانسمیتر را برای کاربردهای مختلف فرآیندی و صنعتی مناسب کرده است.

اطلاعات محصول

ترانسمیتر دیجیتال دما WIKA T15.R یک تجهیز اندازه‌گیری دما با ساختار ریلی (Rail Mount) است که برای نصب داخل تابلوهای کنترل و سیستم‌های اتوماسیون طراحی شده است.

وظیفه اصلی T15.R دریافت سیگنال سنسورهای مقاومتی دما، پردازش آن و تبدیل سیگنال اندازه‌گیری به خروجی استاندارد 4 تا 20 میلی‌آمپر است. این خروجی سپس می‌تواند به PLC، DCS، نمایشگر یا سایر تجهیزات کنترل صنعتی منتقل شود.

تفاوت اصلی T15.R با نسخه T15.H در روش نصب آن است. مدل T15.H برای نصب داخل هد ترمومتر طراحی شده، در حالی که T15.R برای نصب روی ریل در تابلو مناسب است.

این ساختار باعث می‌شود T15.R در پروژه‌هایی که تجهیزات اندازه‌گیری در داخل تابلو متمرکز هستند، انتخاب مناسبی باشد.

نحوه عملکرد WIKA T15.R

سنسورهای RTD مانند Pt100 و Pt1000 با تغییر دما، مقاومت الکتریکی متفاوتی ایجاد می‌کنند. T15.R این تغییر مقاومت را اندازه‌گیری کرده و پس از پردازش، مقدار دما را به یک سیگنال جریان استاندارد تبدیل می‌کند.

در خروجی 4 تا 20 میلی‌آمپر، مقدار جریان متناسب با محدوده دمای تعریف‌شده برای ترانسمیتر است. بنابراین سیستم کنترل می‌تواند سیگنال دریافتی را به مقدار دمای مربوطه تبدیل کند.

این روش انتقال سیگنال در اتوماسیون صنعتی بسیار رایج است و امکان انتقال اطلاعات دما به تجهیزات کنترل را فراهم می‌کند.

سنسورهای قابل اتصال به T15.R

T15.R برای استفاده با سنسورهای مقاومتی Pt100 و Pt1000 طراحی شده است و امکان اتصال سنسور در آرایش‌های مختلف را فراهم می‌کند.

نوع اتصال سنسور باید متناسب با ساختار RTD و دقت موردنیاز انتخاب شود.

اتصال دو سیمه

در اتصال دو سیمه، مقاومت سیم‌های رابط می‌تواند روی مقدار اندازه‌گیری اثر بگذارد. این روش بیشتر برای کاربردهایی استفاده می‌شود که دقت بسیار بالا موردنیاز نیست یا طول سیم‌کشی محدود است.

اتصال سه سیمه

اتصال سه سیمه یکی از متداول‌ترین روش‌ها در کاربردهای صنعتی است و می‌تواند اثر مقاومت سیم‌های رابط را تا حد قابل‌توجهی جبران کند.

اتصال چهار سیمه

در کاربردهایی که دقت اندازه‌گیری اهمیت بیشتری دارد، اتصال چهار سیمه می‌تواند گزینه مناسب‌تری باشد؛ زیرا تأثیر مقاومت سیم‌های اتصال بر اندازه‌گیری بهتر جبران می‌شود.

تنظیم نرم‌افزاری T15.R

یکی از قابلیت‌های مهم WIKA T15.R امکان پیکربندی نرم‌افزاری آن است. کاربر می‌تواند ترانسمیتر را متناسب با سنسور و محدوده دمایی موردنظر تنظیم کند.

پارامترهای قابل تنظیم شامل مواردی مانند:

نوع سنسور
محدوده اندازه‌گیری
نوع اتصال
میرایی (Damping)
رفتار خروجی در شرایط خطا
مشخصات نقطه اندازه‌گیری

است.

این قابلیت باعث می‌شود برای تغییر محدوده اندازه‌گیری یا نوع سنسور، الزاماً نیازی به تعویض ترانسمیتر وجود نداشته باشد.

خروجی 4 تا 20 میلی‌آمپر

T15.R از خروجی استاندارد 4 تا 20 میلی‌آمپر استفاده می‌کند. این خروجی امکان اتصال ترانسمیتر به تجهیزات رایج اتوماسیون صنعتی را فراهم می‌کند.

مهم‌ترین مزیت استفاده از خروجی جریان، امکان انتقال استاندارد سیگنال اندازه‌گیری در سیستم‌های صنعتی است.

T15.R می‌تواند در ساختارهایی که در آن‌ها اطلاعات دما باید به PLC یا DCS منتقل شود، به‌عنوان واسط بین سنسور RTD و سیستم کنترل عمل کند.

تشخیص خطا و پایش سنسور

T15.R علاوه بر تبدیل سیگنال، قابلیت پایش وضعیت مدار اندازه‌گیری را نیز دارد.

این قابلیت‌ها می‌توانند در تشخیص شرایطی مانند:

قطع شدن سنسور
مشکل در سیم‌کشی
خروج مقدار از محدوده اندازه‌گیری
شرایط غیرعادی مدار سنسور

مورد استفاده قرار گیرند.

وجود چنین امکاناتی در کاربردهای صنعتی اهمیت زیادی دارد؛ زیرا خرابی سنسور یا سیم‌کشی می‌تواند باعث ارسال اطلاعات نادرست به سیستم کنترل شود.

طراحی ریلی T15.R

مهم‌ترین ویژگی ساختاری این مدل، طراحی Rail Mount است. T15.R برای نصب در تابلوهای کنترل و روی ریل مناسب طراحی شده است.

این روش نصب چند مزیت مهم دارد:

متمرکز شدن تجهیزات اندازه‌گیری در تابلو
دسترسی آسان برای سرویس
نظم بیشتر در سیم‌کشی
مناسب بودن برای سیستم‌های اتوماسیون
امکان نصب چند ترانسمیتر در یک تابلو

بنابراین در پروژه‌هایی که تعداد زیادی سنسور دما وجود دارد، استفاده از نسخه ریلی می‌تواند طراحی تابلو را منظم‌تر کند.

جدول مشخصات فنی ترانسمیتر WIKA T15.R

مشخصه	مشخصات
برند	WIKA
مدل	T15.R
نوع تجهیز	ترانسمیتر دیجیتال دما
نوع نصب	ریلی
نوع سنسور	Pt100 و Pt1000
نوع ورودی	RTD / مقاومت
اتصال سنسور	2، 3 و 4 سیمه
خروجی	4 تا 20 میلی‌آمپر
نوع مدار خروجی	دو سیمه
تنظیمات	نرم‌افزاری
نرم‌افزار	WIKAsoft-TT
واحد برنامه‌ریزی	PU-548
تشخیص قطعی سنسور	دارد
پایش محدوده اندازه‌گیری	دارد
کاربرد	صنایع فرآیندی، ماشین‌سازی و ساخت تجهیزات صنعتی
نوع نصب کاربردی	تابلو و سیستم‌های اتوماسیون

مشخصات نهایی مانند محدوده اندازه‌گیری، حفاظت، تأییدیه‌ها و سایر ویژگی‌ها باید بر اساس کد سفارش دقیق T15.R بررسی شوند.

ویژگی‌ها و مزایای WIKA T15.R

مهم‌ترین مزایای ترانسمیتر دیجیتال دما T15.R عبارت‌اند از:

نصب روی ریل
مناسب برای تابلوهای کنترل
پشتیبانی از Pt100 و Pt1000
پشتیبانی از اتصال دو، سه و چهار سیمه
خروجی استاندارد 4 تا 20 میلی‌آمپر
تنظیم نرم‌افزاری
قابلیت تشخیص خطای سنسور
پایش محدوده اندازه‌گیری
طراحی مناسب برای سیستم‌های اتوماسیون
قابلیت استفاده در کاربردهای صنعتی

کاربردهای صنعتی T15.R

T15.R برای کاربردهای عمومی اندازه‌گیری دما در صنایع فرآیندی، ماشین‌سازی و ساخت تجهیزات صنعتی مناسب است.

از کاربردهای این مدل می‌توان به موارد زیر اشاره کرد:

تابلوهای کنترل صنعتی
ماشین‌آلات تولیدی
سیستم‌های اتوماسیون
خطوط فرآیندی
تجهیزات حرارتی
سیستم‌های پایش دما
تجهیزات صنعتی مجهز به RTD
سیستم‌های کنترل مبتنی بر PLC و DCS

کاربردهای صنعتی ترانسمیتر دیجیتال دما WIKA T15.R

ترانسمیتر دیجیتال دما WIKA T15.R به دلیل طراحی ریلی، خروجی استاندارد 4 تا 20 میلی‌آمپر و قابلیت اتصال به سنسورهای Pt100 و Pt1000، برای سیستم‌هایی مناسب است که تجهیزات اندازه‌گیری باید در داخل تابلو کنترل متمرکز شوند.

در این ساختار، سنسور RTD در محل فرآیند نصب شده و سیگنال آن به T15.R منتقل می‌شود. ترانسمیتر نیز پس از پردازش سیگنال، مقدار دما را به خروجی استاندارد تبدیل کرده و برای PLC، DCS یا سایر تجهیزات کنترل ارسال می‌کند.

کاربرد در تابلوهای اتوماسیون صنعتی

یکی از کاربردهای اصلی T15.R نصب در تابلوهای کنترل است. طراحی ریلی این مدل باعث می‌شود بتوان چندین ترانسمیتر را در فضای مشخص و با نظم مناسب در کنار یکدیگر نصب کرد.

این ساختار برای پروژه‌هایی که تعداد زیادی نقطه اندازه‌گیری دما دارند، مزیت قابل توجهی دارد؛ زیرا تجهیزات اندازه‌گیری در یک محل متمرکز شده و دسترسی برای عیب‌یابی و سرویس ساده‌تر خواهد بود.

کاربرد در ماشین‌آلات صنعتی

در ماشین‌آلات تولیدی، دما می‌تواند یکی از پارامترهای مهم برای کنترل وضعیت تجهیزات باشد. T15.R می‌تواند در کنار سنسورهای RTD برای پایش دمای:

موتور و تجهیزات مکانیکی
تجهیزات حرارتی
محفظه‌های فرآیندی
سیستم‌های گرمایشی
ماشین‌آلات تولیدی

مورد استفاده قرار گیرد.

کاربرد در صنایع فرآیندی

در خطوط فرآیندی، سنسورهای RTD معمولاً در نقاط مختلفی مانند مخازن، خطوط لوله و تجهیزات فرآیندی نصب می‌شوند. T15.R می‌تواند سیگنال این سنسورها را به خروجی 4 تا 20 میلی‌آمپر تبدیل کند.

این سیگنال سپس می‌تواند به سیستم کنترل منتقل شود تا اپراتور یا سیستم اتوماسیون بتواند تغییرات دما را پایش کند.

کاربرد در صنایع شیمیایی

کنترل دما در بسیاری از فرآیندهای شیمیایی اهمیت زیادی دارد. تغییر دما می‌تواند بر سرعت واکنش، شرایط عملیاتی و کیفیت محصول اثرگذار باشد.

T15.R در کنار یک سنسور RTD مناسب می‌تواند برای پایش دمای مخازن، خطوط فرآیندی و تجهیزات شیمیایی مورد استفاده قرار گیرد.

کاربرد در صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، اندازه‌گیری دما در بخش‌های مختلف فرآیند انجام می‌شود. استفاده از ترانسمیتر ریلی مانند T15.R امکان متمرکز کردن تجهیزات اندازه‌گیری در تابلو کنترل را فراهم می‌کند.

با این حال، در کاربردهای دارای الزامات خاص مانند مناطق مستعد انفجار، باید تأییدیه و پیکربندی دقیق تجهیز بر اساس کد سفارش بررسی شود.

مزیت نصب ریلی T15.R

طراحی Rail Mount مهم‌ترین تفاوت ساختاری T15.R با نسخه هد مونت محسوب می‌شود.

استفاده از این ساختار مزایای زیر را به همراه دارد:

نصب منظم داخل تابلو
دسترسی آسان به ترمینال‌ها
سرویس ساده‌تر
امکان نصب چند ترانسمیتر در یک تابلو
مدیریت بهتر سیم‌کشی
مناسب برای سیستم‌های اتوماسیون صنعتی
امکان متمرکز کردن سیگنال‌های اندازه‌گیری

در پروژه‌هایی که تعداد زیادی سنسور دما وجود دارد، این ویژگی می‌تواند در طراحی تابلو و نگهداری سیستم اهمیت زیادی داشته باشد.

مقایسه WIKA T15.R و T15.H

ویژگی	WIKA T15.R	WIKA T15.H
نوع نصب	ریلی	هد مونت
محل نصب	تابلو	داخل هد ترمومتر
Pt100	دارد	دارد
Pt1000	دارد	دارد
اتصال سنسور	2، 3 و 4 سیمه	2، 3 و 4 سیمه
خروجی	4 تا 20 میلی‌آمپر	4 تا 20 میلی‌آمپر
تنظیم نرم‌افزاری	دارد	دارد
مناسب برای	تابلوهای کنترل	نصب نزدیک سنسور
تمرکز تجهیزات	بالا	پایین‌تر

نتیجه: اگر ترانسمیتر باید داخل تابلو و روی ریل نصب شود، T15.R انتخاب مناسبی است. اگر هدف نصب ترانسمیتر درون هد ترمومتر و نزدیک سنسور باشد، T15.H گزینه مناسب‌تری خواهد بود.

مقایسه T15.R با WIKA T16

ویژگی	T15.R	T16
کاربرد	اندازه‌گیری دما با RTD	اندازه‌گیری دما
نوع نصب T15.R	ریلی	بسته به نسخه
خروجی	4 تا 20 میلی‌آمپر	4 تا 20 میلی‌آمپر
قابلیت تنظیم	نرم‌افزاری	نرم‌افزاری
کاربرد صنعتی	عمومی	گسترده‌تر
انتخاب مناسب	پروژه‌های دارای نصب ریلی	پروژه‌های با نیازهای متفاوت

انتخاب بین این دو مدل باید بر اساس نوع سنسور، روش نصب، دقت موردنیاز، شرایط محیطی و امکانات موردنیاز پروژه انجام شود.

چه زمانی T15.R انتخاب مناسبی است؟

WIKA T15.R انتخاب مناسبی است اگر:

ترانسمیتر باید داخل تابلو نصب شود.
نصب روی ریل موردنیاز است.
از سنسور Pt100 یا Pt1000 استفاده می‌شود.
خروجی 4 تا 20 میلی‌آمپر موردنیاز است.
سیستم کنترل مبتنی بر PLC یا DCS است.
تعداد نقاط اندازه‌گیری دما زیاد است.
دسترسی آسان برای سرویس اهمیت دارد.
به تنظیم نرم‌افزاری ترانسمیتر نیاز دارید.

در مقابل، اگر ترانسمیتر باید مستقیماً داخل هد سنسور نصب شود، T15.H انتخاب مناسب‌تری خواهد بود.

راهنمای انتخاب T15.R

قبل از خرید ترانسمیتر دیجیتال دما WIKA T15.R، موارد زیر را مشخص کنید:

نوع سنسور

مشخص کنید سنسور مورد استفاده Pt100، Pt1000 یا نوع دیگری از عنصر مقاومتی است.

نوع اتصال

تعداد سیم‌های سنسور باید مشخص شود. T15.R برای اتصال‌های دو، سه و چهار سیمه قابل استفاده است.

محدوده دمایی

محدوده اندازه‌گیری باید متناسب با دمای واقعی فرآیند و مشخصات سنسور انتخاب شود.

نوع نصب

اگر ترانسمیتر باید در تابلو کنترل روی ریل نصب شود، T15.R گزینه مناسب است. برای نصب داخل هد، T15.H باید بررسی شود.

خروجی

در سیستم‌های کنترل صنعتی، خروجی 4 تا 20 میلی‌آمپر باید با ورودی PLC، DCS یا کارت آنالوگ سیستم کنترل سازگار باشد.

شرایط محیطی

دمای محیط، رطوبت، لرزش و شرایط الکترومغناطیسی محل نصب باید در انتخاب نسخه مناسب مورد توجه قرار گیرد.

اهمیت انتخاب کد سفارش صحیح

در محصولات صنعتی WIKA، نام مدل به‌تنهایی همیشه برای تعیین تمام مشخصات کافی نیست. برخی ویژگی‌ها و تأییدیه‌ها بر اساس کد سفارش و پیکربندی دقیق تعیین می‌شوند.

بنابراین پیش از خرید T15.R باید مشخصات موردنیاز پروژه با نسخه انتخاب‌شده تطبیق داده شود.

این موضوع به‌خصوص در پروژه‌هایی که الزامات خاص محیطی، حفاظتی یا تأییدیه‌های ویژه دارند اهمیت بیشتری دارد.

T15.R در زنجیره اندازه‌گیری دما

در یک سیستم استاندارد، سنسور RTD تغییرات دما را تشخیص می‌دهد و T15.R سیگنال مقاومت را دریافت و پردازش می‌کند. سپس مقدار دما به‌صورت سیگنال 4 تا 20 میلی‌آمپر به سیستم کنترل منتقل می‌شود.

بنابراین دقت نهایی فقط به ترانسمیتر وابسته نیست و سنسور، سیم‌کشی، روش اتصال، محدوده اندازه‌گیری و شرایط فرآیند نیز باید در نظر گرفته شوند.

برای همین، هنگام طراحی سیستم بهتر است سنسور و ترانسمیتر به‌عنوان یک مجموعه اندازه‌گیری انتخاب شوند.

نصب و سیم‌بندی ترانسمیتر دیجیتال دما WIKA T15.R

نصب صحیح ترانسمیتر دیجیتال دما WIKA T15.R برای دستیابی به اندازه‌گیری پایدار و انتقال صحیح سیگنال به سیستم کنترل اهمیت زیادی دارد. این مدل برای نصب روی ریل در تابلو طراحی شده است و باید در محلی قرار گیرد که دسترسی مناسب برای سیم‌بندی، تنظیمات و سرویس دوره‌ای وجود داشته باشد.

هنگام نصب باید موارد زیر رعایت شود:

T15.R به‌صورت صحیح روی ریل نصب شود.
سیم‌بندی سنسور مطابق نوع اتصال انتخاب‌شده انجام شود.
قطب‌های خروجی 4 تا 20 میلی‌آمپر به‌درستی به ورودی سیستم کنترل متصل شوند.
کابل سنسور از کابل‌های قدرت و منابع نویز تا حد امکان فاصله داشته باشد.
از اعمال کشش مکانیکی به سیم‌ها و ترمینال‌ها جلوگیری شود.
شرایط دمایی و محیطی تابلو با محدوده مجاز تجهیز مطابقت داشته باشد.

اتصال سنسور به T15.R

T15.R برای سنسورهای مقاومتی مانند Pt100 و Pt1000 با آرایش‌های دو، سه و چهار سیمه قابل استفاده است.

انتخاب روش اتصال اهمیت زیادی دارد. در اتصال دو سیمه، مقاومت سیم‌های رابط مستقیماً می‌تواند روی اندازه‌گیری اثر بگذارد. اتصال سه سیمه این اثر را تا حد زیادی جبران می‌کند و به همین دلیل در کاربردهای صنعتی بسیار رایج است.

در کاربردهایی که دقت بالاتری موردنیاز است، اتصال چهار سیمه می‌تواند گزینه مناسب‌تری باشد.

بنابراین روش سیم‌بندی باید مطابق نوع RTD و الزامات دقت سیستم انتخاب شود.

تنظیم و راه‌اندازی T15.R

پس از نصب و سیم‌بندی، ترانسمیتر باید متناسب با سنسور و محدوده دمایی فرآیند پیکربندی شود.

پارامترهای مهم شامل موارد زیر هستند:

نوع سنسور
محدوده اندازه‌گیری
نوع اتصال
میرایی سیگنال
رفتار خروجی در شرایط خطا
مشخصات نقطه اندازه‌گیری

پیکربندی صحیح باعث می‌شود مقدار جریان خروجی با محدوده دمایی تعریف‌شده مطابقت داشته باشد.

بررسی خروجی 4 تا 20 میلی‌آمپر

پس از راه‌اندازی، باید عملکرد خروجی ترانسمیتر بررسی شود. مقدار جریان خروجی باید متناسب با محدوده اندازه‌گیری تنظیم‌شده تغییر کند.

اگر سیستم کنترل مقدار غیرمنطقی نشان دهد، ابتدا موارد زیر بررسی شوند:

تنظیم محدوده اندازه‌گیری
نوع سنسور
سیم‌بندی RTD
اتصالات خروجی
سلامت کابل
تنظیمات ورودی PLC یا DCS
وضعیت خود سنسور

این روش عیب‌یابی از تعویض غیرضروری ترانسمیتر جلوگیری می‌کند.

کالیبراسیون و نگهداری

کالیبراسیون سیستم اندازه‌گیری دما باید با درنظرگرفتن سنسور و ترانسمیتر انجام شود. اگر خطای اندازه‌گیری مشاهده شود، ابتدا باید مشخص شود خطا از سنسور، سیم‌کشی یا ترانسمیتر ناشی شده است.

برای حفظ عملکرد مناسب T15.R توصیه می‌شود:

اتصالات الکتریکی به‌صورت دوره‌ای بررسی شوند.
سیم‌های سنسور از نظر قطعی یا آسیب کنترل شوند.
خروجی 4 تا 20 میلی‌آمپر بررسی شود.
تنظیمات ترانسمیتر کنترل شوند.
وضعیت سنسور RTD بررسی شود.
شرایط دمایی داخل تابلو کنترل شود.
از قرار گرفتن ترانسمیتر در معرض شرایط محیطی خارج از محدوده مجاز جلوگیری شود.

عیب‌یابی ترانسمیتر T15.R

در صورت مشاهده خطا در اندازه‌گیری دما، بهتر است عیب‌یابی مرحله‌به‌مرحله انجام شود.

مقدار دما غیرواقعی است

ابتدا نوع سنسور، محدوده اندازه‌گیری و نوع اتصال بررسی شود. اشتباه در انتخاب Pt100 یا Pt1000 می‌تواند باعث نمایش مقدار نادرست شود.

خروجی 4 تا 20 میلی‌آمپر صحیح نیست

سیم‌بندی خروجی، تنظیم محدوده اندازه‌گیری و ورودی آنالوگ PLC یا DCS بررسی شود.

سنسور شناسایی نمی‌شود

اتصالات سنسور و سیم‌های RTD بررسی شوند. همچنین باید اطمینان حاصل شود که نوع سنسور در تنظیمات ترانسمیتر به‌درستی انتخاب شده است.

مقدار اندازه‌گیری ناپایدار است

در این حالت مسیر کابل سنسور، منابع نویز الکترومغناطیسی، اتصالات و شرایط محیطی باید بررسی شوند.

سوالات متداول

ترانسمیتر WIKA T15.R برای چه سنسورهایی مناسب است؟

این مدل برای سنسورهای مقاومتی دما مانند Pt100 و Pt1000 طراحی شده و از اتصال‌های دو، سه و چهار سیمه پشتیبانی می‌کند.

تفاوت T15.R و T15.H چیست؟

T15.R برای نصب روی ریل داخل تابلو طراحی شده است، در حالی که T15.H برای نصب داخل هد ترمومتر مورد استفاده قرار می‌گیرد.

خروجی T15.R چیست؟

خروجی این ترانسمیتر 4 تا 20 میلی‌آمپر است و می‌تواند به ورودی آنالوگ PLC، DCS یا سایر تجهیزات کنترل متصل شود.

آیا T15.R قابل تنظیم است؟

بله. پارامترهای مربوط به سنسور، محدوده اندازه‌گیری و برخی تنظیمات عملکردی از طریق ابزارهای پیکربندی مناسب قابل تنظیم هستند.

آیا T15.R قطعی سنسور را تشخیص می‌دهد؟

بله. این ترانسمیتر دارای قابلیت‌های تشخیصی برای پایش مدار سنسور و شناسایی برخی شرایط خطا است.

آیا T15.R برای تابلوهای اتوماسیون مناسب است؟

بله. طراحی ریلی آن دقیقاً برای نصب در تابلوهای کنترل و سیستم‌های اتوماسیون مناسب است.

جمع‌بندی

ترانسمیتر دیجیتال دما WIKA T15.R یک تجهیز ریلی برای تبدیل سیگنال سنسورهای RTD به خروجی استاندارد 4 تا 20 میلی‌آمپر است. پشتیبانی از Pt100 و Pt1000، امکان اتصال دو، سه و چهار سیمه، تنظیم نرم‌افزاری و قابلیت تشخیص خطا، این مدل را برای بسیاری از سیستم‌های اندازه‌گیری صنعتی مناسب می‌کند.

مهم‌ترین مزیت T15.R در مقایسه با نسخه هد مونت، طراحی مناسب برای نصب داخل تابلو و روی ریل است. به همین دلیل در پروژه‌هایی که چندین نقطه اندازه‌گیری دما باید در یک تابلو مدیریت شوند، این مدل می‌تواند راهکار مناسبی باشد.

چرا خرید از کارزان کالا؟

کارزان کالا در زمینه تأمین تجهیزات صنعتی و ابزار دقیق، امکان تهیه ترانسمیترهای دمای WIKA را برای کاربردهای مختلف فراهم می‌کند.

مزایای خرید از کارزان کالا:

تأمین تجهیزات اصلی
بررسی مشخصات فنی پیش از خرید
مشاوره برای انتخاب مدل مناسب
بررسی کد سفارش
قیمت رقابتی
ارسال سریع
پشتیبانی فنی

نقد و بررسی‌ها

پاک‌کردن فیلترها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “ترانسمیتر دیجیتال دما WIKA T15.R”
