ترانسمیتر دما ABB TTH300
ترانسمیتر دما ABB TTH300 یک تجهیز پیشرفته برای دریافت سیگنال سنسورهای دما و انتقال اطلاعات اندازهگیری به سیستم کنترل است. این مدل با دو ورودی یونیورسال سنسور، امکان استفاده از انواع سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت را فراهم میکند. ساختار دوکاناله TTH300 همچنین امکان استفاده از افزونگی سنسورها و پایش انحراف سنسور را در کاربردهای حساس فراهم میسازد.
نسخه HART این تجهیز دارای خروجی 4 تا 20 میلیآمپر و قابلیت ارتباط HART 5 و HART 7 است. امکانات تشخیصی، پایش قطع سیم و خوردگی، قابلیت کالیبراسیون سنسور و امکان ثبت برخی رویدادها، TTH300 را برای کاربردهای صنعتی نیازمند قابلیت اطمینان بالا مناسب کرده است.
این ترانسمیتر دو کاناله دما بهصورت هد مونت طراحی شده و بسته به نسخه سفارش میتواند با پروتکلهای HART، PROFIBUS PA یا FOUNDATION Fieldbus مورد استفاده قرار گیرد.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
35,000,000 تومان
محصولات مرتبط
ترانسمیتر دما مدل iTEMP PCP TMT181
22,000,000 تومان
ترانسمیتر دما iTEMP PCP TMT181 یک ترانسمیتر هد مونت تککاناله از محصولات Endress+Hauser است که برای تبدیل سیگنال سنسورهای دما به خروجی استاندارد 4 تا 20 میلیآمپر طراحی شده است. این مدل از یک ورودی یونیورسال برای RTD، ترموکوپل، مقاومت و سیگنال میلیولت پشتیبانی میکند و از طریق نرمافزار کامپیوتری قابل تنظیم است. TMT181 برای نصب در هد اتصال فرم B طراحی شده و در نسخههای مشخص امکان استفاده در محیطهای دارای الزامات ضدانفجار را نیز دارد. دقت اندازهگیری برای Pt100 در محدوده 50- تا 200+ درجه سانتیگراد حداکثر 0.2 کلوین اعلام شده است. تغذیه نسخه استاندارد در محدوده 8 تا 35 ولت DC و نسخه Ex در محدوده 8 تا 30 ولت DC قرار دارد. ایزولاسیون گالوانیکی ورودی و خروجی نیز از ویژگیهای مهم این مدل است. این ترانسمیتر دما PCP برای کاربردهایی مناسب است که به یک راهکار ساده و قابل تنظیم برای انتقال سیگنال دمای یک سنسور به سیستم کنترل نیاز دارند.
ترانسمیتر دما / 248 Head Mount
24,000,000 تومان
ترانسمیتر دما 248 Head Mount یکی از تجهیزات کاربردی برای تبدیل سیگنال سنسورهای دما به سیگنال استاندارد صنعتی است. این مدل از خانواده Rosemount 248 برای اندازهگیری تکنقطهای دما طراحی شده و با ورودی یونیورسال، امکان اتصال سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت را فراهم میکند. خروجی دو سیمه 4 تا 20 میلیآمپر به همراه ارتباط دیجیتال HART، استفاده از این تجهیز را در سیستمهای کنترل و مانیتورینگ صنعتی امکانپذیر میسازد. طراحی DIN B Head Mount باعث میشود ترانسمیتر مستقیماً در هد سنسور نصب شود و فاصله بین سنسور و سیستم کنترل کاهش پیدا کند. قابلیت تشخیص مدار باز و اتصال کوتاه سنسور، پایداری یکساله و امکان تطبیق ترانسمیتر با سنسور توسط ثابتهای Callendar-Van Dusen از ویژگیهای مهم این محصول هستند.
ترانسمیتر دمای اندرس هاوزر مدل TMT162
ترانسمیتر دمای اندرس هاوزر مدل TMT162 یک ترانسمیتر فیلدی برای اندازهگیری دما در کاربردهای صنعتی و فرآیندی است که با طراحی مقاوم و نمایشگر محلی، امکان مشاهده مقدار اندازهگیریشده در محل نصب را فراهم میکند. نسخه HART این تجهیز از ورودیهای متنوعی برای سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت پشتیبانی میکند و مقدار اندازهگیریشده را از طریق خروجی 4 تا 20 میلیآمپر همراه با ارتباط HART منتقل میسازد. TMT162 برای نصب در محیطهای صنعتی طراحی شده و محفظه فیلدی آن در نسخههای مختلف از آلومینیوم یا فولاد ضدزنگ ارائه میشود. ایزولاسیون گالوانیکی ورودی و خروجی، تشخیص خطای سنسور، امکان تنظیم دمپینگ دیجیتال و قابلیت استفاده از نمایشگر قابل نصب، از ویژگیهای مهم این محصول هستند. این ترانسمیتر فیلدی دما برای صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، نیروگاه و سایر فرآیندهای صنعتی که به اندازهگیری مطمئن دما نیاز دارند، گزینهای مناسب است. نسخههای دارای ارتباط FOUNDATION Fieldbus و PROFIBUS PA نیز برای معماریهای ارتباطی متفاوت ارائه شدهاند.
ترانسمیتر دیجیتال دما WIKA T15.R
ترانسمیتر دیجیتال دما WIKA T15.R یک ترانسمیتر دمای ریلی برای تبدیل سیگنال سنسورهای مقاومتی دما به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل برای سنسورهای Pt100 و Pt1000 با اتصال دو، سه و چهار سیمه طراحی شده و به دلیل نصب روی ریل، گزینهای مناسب برای تابلوهای کنترل و سیستمهای اتوماسیون صنعتی محسوب میشود. قابلیت تنظیم نرمافزاری نوع سنسور، محدوده اندازهگیری، میرایی و رفتار خروجی در شرایط خطا، انعطافپذیری مناسبی برای کاربردهای مختلف ایجاد میکند. T15.R همچنین قابلیت پایش وضعیت سنسور، تشخیص قطعی مدار و بررسی محدوده اندازهگیری را دارد و برای صنایع فرآیندی، ماشینسازی و ساخت تجهیزات صنعتی قابل استفاده است.
ترانسمیتر دما Head Mount 644
28,000,000 تومان
ترانسمیتر دما Head Mount 644 از خانواده Rosemount 644 یک ترانسمیتر دمای صنعتی قابل پیکربندی است که برای نصب در هد اتصال سنسور و تبدیل سیگنال انواع سنسورهای دما به سیگنال استاندارد مورد استفاده قرار میگیرد. این تجهیز بسته به نسخه و کد سفارش، از ورودیهای RTD، ترموکوپل، mV و مقاومت پشتیبانی میکند و در نسخه HART با خروجی 4 تا 20 میلیآمپر و HART قابل استفاده است.
یکی از قابلیتهای مهم Rosemount 644 امکان استفاده از یک یا دو سنسور در نسخههای مربوطه است. در پیکربندی دو سنسوره، قابلیتهایی مانند Hot Backup و Sensor Drift Alert میتوانند برای افزایش قابلیت اطمینان و تشخیص انحراف سنسورها مورد استفاده قرار گیرند. همچنین امکان تطبیق ترانسمیتر با سنسور با استفاده از ضرایب Callendar-Van Dusen برای کاهش خطای کلی اندازهگیری وجود دارد.
این Temperature Transmitter 644 در نسخههای مختلف HART، FOUNDATION Fieldbus و PROFIBUS PA عرضه شده و بسته به پیکربندی میتواند برای کاربردهای متنوع صنعتی انتخاب شود.
ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT31
ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT31 یک ترانسمیتر تککاناله برای تبدیل سیگنال سنسور دما به خروجی استاندارد 4 تا 20 میلیآمپر است. این تجهیز برای نصب در هد اتصال فرم B طراحی شده و در نسخههای مربوطه میتواند با سنسورهای مقاومتی RTD یا ترموکوپل مورد استفاده قرار گیرد. TMT31 با طراحی ساده، پایداری بلندمدت، دقت مناسب و قابلیت پیکربندی، برای بسیاری از کاربردهای عمومی و صنعتی اندازهگیری دما گزینهای کاربردی محسوب میشود. این مدل علاوه بر نصب بهصورت هد مونت، با آداپتور مناسب قابلیت نصب روی ریل DIN در تابلو کنترل را نیز دارد. دقت اعلامشده برای ورودیهای Pt100 و Pt1000 در محدوده 50- تا 250+ درجه سانتیگراد حداکثر 0.1 کلوین است. تغذیه تجهیز از طریق حلقه جریان انجام میشود و محدوده تغذیه استاندارد آن 10 تا 36 ولت DC است. انتخاب نسخه دارای ورودی RTD یا ترموکوپل باید هنگام سفارش بر اساس نوع سنسور و نیاز فرآیند انجام شود.
اطلاعات محصول
ترانسمیتر دما ABB TTH300 یکی از تجهیزات پیشرفته برای تبدیل سیگنال سنسورهای دما به سیگنال قابل استفاده در سیستمهای کنترل و اتوماسیون صنعتی است. این تجهیز با دو ورودی یونیورسال سنسور طراحی شده و امکان اتصال انواع سنسورهای مقاومتی و ترموکوپل را فراهم میکند.
ساختار دو ورودی، مهمترین تفاوت TTH300 با بسیاری از ترانسمیترهای دمای تککاناله محسوب میشود. این ویژگی علاوه بر افزایش انعطافپذیری، امکان استفاده از دو سنسور برای افزونگی، پایش انحراف و افزایش دسترسپذیری سیستم اندازهگیری را فراهم میکند.

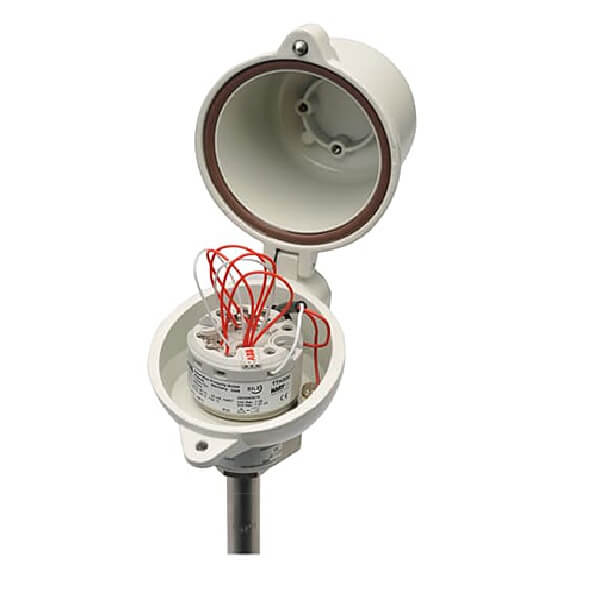

TTH300 بهعنوان یک ترانسمیتر هد مونت در محل اتصال سنسور نصب میشود و بسته به نسخه انتخابشده میتواند از HART، PROFIBUS PA یا FOUNDATION Fieldbus استفاده کند.
در یک سیستم کامل ابزار دقیق، انتخاب ترانسمیتر باید متناسب با نوع سنسور، شرایط فرآیند و سیستم کنترل انجام شود. به همین دلیل، بررسی سایر تجهیزات ابزار دقیق نیز میتواند در طراحی یک سیستم اندازهگیری مناسب مفید باشد.
معرفی ترانسمیتر دما ABB TTH300
ساختار و فناوری
ABB TTH300 یک ترانسمیتر دمای دوکاناله و دو سیمه است که برای کاربردهای حرفهای اندازهگیری دما طراحی شده است. هر دو ورودی سنسور بهصورت یونیورسال عمل میکنند و میتوانند برای RTD، ترموکوپل، مقاومت Ω یا سیگنال mV تنظیم شوند.
این ساختار باعث میشود Temperature Transmitter TTH300 بتواند در سیستمهایی با سنسورهای مختلف مورد استفاده قرار گیرد. بنابراین کاربر برای هر نوع سنسور الزاماً به یک مدل مجزا از ترانسمیتر نیاز ندارد.
از دید کاربردی، TTH300 را میتوان در دسته ترانسمیترهایی قرار داد که علاوه بر انتقال مقدار دما، امکانات قابل توجهی برای تشخیص وضعیت سنسور و خود تجهیز در اختیار سیستم کنترل قرار میدهند.
نحوه عملکرد ترانسمیتر TTH300
سنسور دما ابتدا تغییرات دما را به یک سیگنال الکتریکی تبدیل میکند. این سیگنال وارد یکی از ورودیهای TTH300 شده و ترانسمیتر پس از پردازش و خطیسازی، مقدار اندازهگیریشده را به خروجی مناسب منتقل میکند.
در نسخه HART، خروجی اصلی 4 تا 20 میلیآمپر است و ارتباط دیجیتال HART 5 یا HART 7 نیز امکان دسترسی به اطلاعات بیشتر و انجام تنظیمات تجهیز را فراهم میکند.
به همین دلیل، ترانسمیتر دما HART میتواند علاوه بر انتقال مقدار دما، اطلاعات مربوط به وضعیت و تشخیصهای تجهیز را نیز در اختیار سیستم یا ابزار پیکربندی قرار دهد.
دو ورودی سنسور و قابلیت افزونگی
یکی از مهمترین مزایای TTH300 وجود دو ورودی یونیورسال سنسور است. ABB این ساختار را برای کاربردهایی در نظر گرفته است که در آنها افزونگی سنسور یا پایش انحراف اهمیت دارد.
برای نمونه، میتوان از دو سنسور در یک نقطه اندازهگیری استفاده کرد و در صورت خرابی سنسور اصلی، بر اساس تنظیمات تجهیز، از سنسور دوم استفاده کرد. این قابلیت در فرآیندهایی که از دست رفتن سیگنال دما میتواند بر عملکرد سیستم تأثیر بگذارد، اهمیت ویژهای دارد.
TTH300 همچنین امکان تنظیم رفتار افزونگی برای اهدافی مانند افزایش دسترسپذیری، ایمنی یا دقت را در نسخه HART فراهم میکند.
پشتیبانی از RTD و ترموکوپل
انعطافپذیری ورودی، یکی از ویژگیهای اصلی این ترانسمیتر RTD و ترموکوپل است. هر یک از دو ورودی یونیورسال میتواند برای انواع ورودیهای مشخصشده توسط سازنده تنظیم شود.
در نتیجه، TTH300 میتواند در سیستمهایی که از سنسورهای مقاومتی یا ترموکوپل استفاده میکنند، مورد استفاده قرار گیرد. انتخاب نوع سنسور و تنظیم صحیح ورودی باید مطابق کد سفارش و پیکربندی واقعی تجهیز انجام شود.
قابلیت کالیبراسیون سنسور
TTH300 روشهای مختلفی برای اصلاح خطای سنسور در اختیار کاربر قرار میدهد. این روشها شامل کالیبراسیون یکنقطهای، دونقطهای، Callendar-Van Dusen و مشخصه سفارشی با 32 نقطه پشتیبان است.
این قابلیت بهخصوص در کاربردهای دقیق اهمیت دارد؛ زیرا میتوان رفتار واقعی سنسور را بهتر در فرآیند پردازش سیگنال لحاظ کرد.
تشخیص خطا و پایش وضعیت
TTH300 از قابلیت پایش قطع سیم و خوردگی سنسور مطابق NAMUR NE 89 برخوردار است. نسخه HART همچنین امکانات تشخیصی مطابق NAMUR NE 107 و تاریخچه تشخیص را ارائه میکند.
وجود این امکانات باعث میشود TTH300 از یک ترانسمیتر صرفاً تبدیلکننده سیگنال فراتر رود و اطلاعات بیشتری درباره سلامت زنجیره اندازهگیری در اختیار اپراتور قرار دهد.
مشخصات فنی ترانسمیتر دما ABB TTH300
| مشخصه | مقدار |
|---|---|
| نوع تجهیز | ترانسمیتر دمای هد مونت |
| تعداد ورودی سنسور | 2 |
| نوع ورودی | RTD، ترموکوپل، Ω، mV |
| تکنولوژی | دو سیمه |
| خروجی HART | 4 تا 20 mA |
| پروتکل HART | HART 5 / HART 7 |

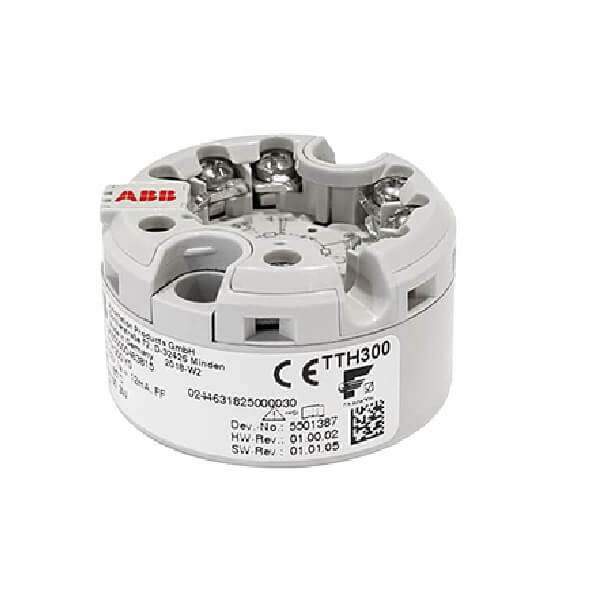

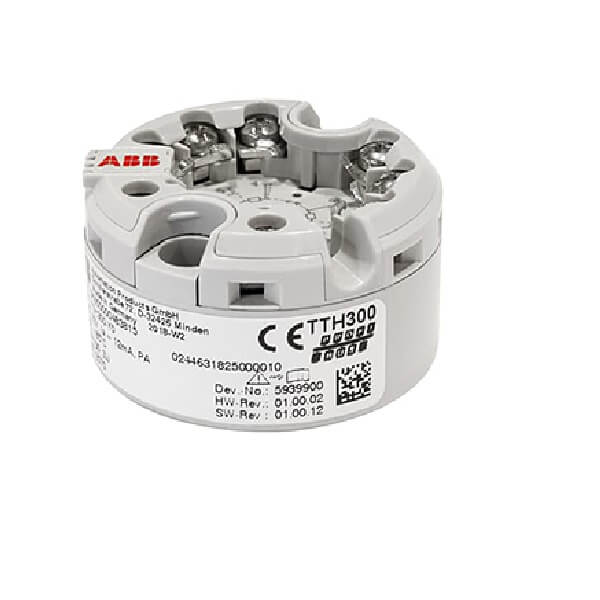

| پروتکلهای دیگر | PROFIBUS PA 3.01، FOUNDATION Fieldbus ITK 5.x |
| دقت | 0.1 درصد |
| پایداری بلندمدت | 0.05 درصد در سال |
| افزونگی سنسور | دارد |
| سوئیچینگ خودکار سنسور پشتیبان | دارد |
| پایش قطع سیم و خوردگی | مطابق NE 89 |
| تشخیص وضعیت | مطابق NE 107 در نسخه HART |
| کالیبراسیون سنسور | یکنقطهای، دونقطهای، Callendar-Van Dusen |
| منحنی سفارشی | 32 نقطه پشتیبان |
| نمایشگر | LCD چرخان با کلیدهای عملیاتی، بهصورت آپشن |
| ایمنی عملکردی | SIL 2 / SIL 3 مطابق IEC 61508 در نسخه HART |
| تأییدیههای ضدانفجار | بسته به نسخه شامل ATEX، IECEx Zone 0، FM/CSA، EAC/EAC-Ex و NEPSI |
مشخصات فوق بر اساس اطلاعات رسمی ABB برای TTH300 تنظیم شدهاند و برخی موارد مانند تأییدیههای ضدانفجار و پروتکل ارتباطی به نسخه و کد سفارش تجهیز وابسته هستند.
ویژگیها و مزایای ترانسمیتر دما ABB TTH300
دو ورودی یونیورسال سنسور
یکی از مهمترین مزایای ABB TTH300 برخورداری از دو ورودی یونیورسال سنسور است. هر دو ورودی میتوانند برای سنسورهای RTD، ترموکوپل، مقاومت Ω و سیگنال mV پیکربندی شوند. این ساختار، انعطافپذیری بالایی در طراحی سیستم اندازهگیری ایجاد میکند و باعث میشود تجهیز بتواند با انواع مختلف سنسورهای دما مورد استفاده قرار گیرد.
در پروژههایی که دو سنسور در یک نقطه یا یک بخش از فرآیند نصب میشوند، استفاده از ترانسمیتر دو کاناله دما امکان مدیریت همزمان این ورودیها را فراهم میکند. این قابلیت در کاربردهایی که تداوم اندازهگیری اهمیت دارد، نسبت به ترانسمیترهای تکورودی مزیت محسوب میشود.
افزونگی سنسور و افزایش دسترسپذیری
TTH300 میتواند از دو سنسور برای ایجاد افزونگی استفاده کند. در این حالت، در صورت بروز خطا در سنسور اصلی، سیستم میتواند طبق تنظیمات انجامشده از سنسور دوم استفاده کند.
این قابلیت برای فرآیندهایی اهمیت دارد که خرابی یک سنسور نباید بلافاصله موجب از دست رفتن اطلاعات دما شود. همچنین امکان استفاده از دو سنسور میتواند برای مقایسه اندازهگیریها و تشخیص تغییر رفتار یکی از سنسورها مفید باشد.
در نسخه HART، رفتار مربوط به افزونگی را میتوان با توجه به هدف کاربرد، مانند افزایش دسترسپذیری، ایمنی یا دقت، تنظیم کرد.
پایش انحراف سنسورها
یکی از امکانات کاربردی ترانسمیتر دمای ABB قابلیت پایش اختلاف بین دو سنسور است. اگر دو سنسور در یک شرایط فرآیندی مشابه قرار داشته باشند، اختلاف غیرعادی میان مقادیر آنها میتواند نشانه تغییر مشخصه، خطای سنسور یا مشکل در زنجیره اندازهگیری باشد.
این قابلیت برای نگهداری پیشگیرانه اهمیت دارد؛ زیرا ممکن است قبل از خرابی کامل سنسور، نشانههای انحراف در اندازهگیری مشاهده شود.
پشتیبانی از HART
نسخه HART این تجهیز از خروجی 4 تا 20 میلیآمپر و ارتباط HART 5/HART 7 پشتیبانی میکند. بنابراین علاوه بر انتقال مقدار اندازهگیریشده، امکان دسترسی به پارامترها و اطلاعات تشخیصی تجهیز نیز وجود دارد.
در سیستمهای اتوماسیون صنعتی که زیرساخت 4 تا 20 میلیآمپر در آنها استفاده شده است، ترانسمیتر دما HART میتواند بدون حذف ساختار اصلی سیگنال آنالوگ، قابلیتهای ارتباط دیجیتال را نیز در اختیار سیستم قرار دهد.
قابلیتهای تشخیصی
TTH300 برای شناسایی برخی خطاهای مرتبط با سنسور و تجهیز، امکانات تشخیصی مختلفی ارائه میکند. پایش قطع سیم و خوردگی سنسور مطابق NAMUR NE 89 از جمله این قابلیتها است.
در نسخه HART، وضعیت تجهیز و تشخیصهای مختلف نیز بر اساس ساختار NAMUR NE 107 مدیریت میشوند. وجود این قابلیتها باعث میشود عیبیابی سیستم اندازهگیری سریعتر انجام شود و اپراتور اطلاعات بیشتری درباره وضعیت تجهیز داشته باشد.
کالیبراسیون پیشرفته سنسور
یکی از ویژگیهای مهم این ترانسمیتر RTD و ترموکوپل امکان تطبیق مشخصه ترانسمیتر با رفتار واقعی سنسور است.
TTH300 از روشهای مختلف کالیبراسیون شامل کالیبراسیون یکنقطهای، دونقطهای، Callendar-Van Dusen و منحنی سفارشی با حداکثر 32 نقطه پشتیبان پشتیبانی میکند.
این قابلیت بهخصوص زمانی اهمیت پیدا میکند که سنسور مورد استفاده دارای انحراف مشخصی از منحنی ایدهآل باشد و دقت سیستم اندازهگیری در محدوده خاصی از دما اهمیت بیشتری داشته باشد.
کاربردهای صنعتی ABB TTH300
صنایع نفت و گاز
در واحدهای نفت و گاز، دما یکی از پارامترهای مهم برای پایش فرآیند و تجهیزات است. TTH300 میتواند در سیستمهایی که نیاز به دریافت سیگنال RTD یا ترموکوپل و انتقال آن به سیستم کنترل دارند، مورد استفاده قرار گیرد.
قابلیت استفاده از دو سنسور در نقاط حساس میتواند برای افزایش دسترسپذیری اندازهگیری نیز مفید باشد.
صنایع پتروشیمی
در فرآیندهای پتروشیمی، تغییرات دما میتواند بر شرایط عملیاتی و کیفیت فرآیند تأثیر بگذارد. به همین دلیل، استفاده از تجهیزات اندازهگیری دارای قابلیت تشخیص خطا اهمیت زیادی دارد.
TTH300 با پشتیبانی از HART و امکانات تشخیصی، میتواند برای سیستمهایی که علاوه بر اندازهگیری، به اطلاعات وضعیت تجهیز نیز نیاز دارند، گزینه مناسبی باشد.
نیروگاهها
در نیروگاهها، نقاط متعددی برای اندازهگیری دمای تجهیزات و فرآیند وجود دارد. انعطافپذیری ورودیهای TTH300 اجازه میدهد سنسورهای مختلف دما در یک پلتفرم واحد مدیریت شوند.
در نقاطی که تداوم اندازهگیری اهمیت دارد، قابلیت استفاده از سنسور پشتیبان میتواند مزیت قابل توجهی ایجاد کند.
صنایع شیمیایی
در فرآیندهای شیمیایی، کنترل دما میتواند بخشی از کنترل شرایط واکنش یا فرآیند باشد. استفاده از ترانسمیتر با قابلیت کالیبراسیون و تشخیص خطا به افزایش قابلیت اطمینان سیستم اندازهگیری کمک میکند.
انتخاب نهایی تجهیز باید بر اساس محدوده دما، نوع سنسور، شرایط محیطی و الزامات فرآیند انجام شود.
صنایع غذایی و دارویی
در کاربردهای غذایی و دارویی، اندازهگیری دما در بسیاری از مراحل تولید اهمیت دارد. با این حال، برای کاربردهای دارای الزامات بهداشتی باید نسخه دقیق تجهیز، جنس قطعات، نوع اتصال و تأییدیههای مورد نیاز پروژه بررسی شود.
بنابراین نباید صرفاً بر اساس نام مدل، مناسب بودن یک تجهیز برای یک فرآیند بهداشتی را قطعی در نظر گرفت.
مقایسه ABB TTH300 با مدلهای مشابه
برای انتخاب ترانسمیتر مناسب، مقایسه TTH300 با مدلهای مشابه میتواند دید دقیقتری در اختیار کاربر قرار دهد.
یکی از مدلهای نزدیک، ABB TTH200 است. این تجهیز نیز یک ترانسمیتر هد مونت صنعتی است، اما TTH300 با دو ورودی سنسور و امکانات افزونگی، قابلیتهای گستردهتری برای کاربردهای حساس ارائه میدهد.
مدل دیگری که از نظر نوع کاربرد قابل مقایسه است، ترانسمیتر دما Head Mount 644 موجود در سایت کارزان کالا است. این محصول نیز در گروه ترانسمیترهای دمای هد مونت قرار میگیرد و میتواند در پروژههایی که به یک ترانسمیتر نصبشونده در هد سنسور نیاز است، مورد بررسی قرار گیرد.
| ویژگی | ABB TTH300 | ABB TTH200 | Head Mount 644 |
|---|---|---|---|
| نوع نصب | هد مونت | هد مونت | هد مونت |
| تعداد ورودی سنسور | 2 | 1 | وابسته به مدل |
| ورودی RTD | دارد | دارد | وابسته به مدل |
| ورودی ترموکوپل | دارد | دارد | وابسته به مدل |
| ورودی Ω و mV | دارد | دارد | وابسته به مدل |
| خروجی 4–20 mA | در نسخه HART | دارد | وابسته به مدل |
| HART | دارد | دارد | وابسته به مدل |
| افزونگی سنسور | دارد | ندارد | وابسته به مدل |
| پایش انحراف سنسور | دارد | محدودتر | وابسته به مدل |
| کالیبراسیون پیشرفته | دارد | دارد | وابسته به مدل |
| نمایشگر LCD | آپشن | آپشن | وابسته به مدل |
تفاوت اصلی TTH300 با یک ترانسمیتر تککاناله در امکان استفاده از دو ورودی سنسور و قابلیتهای مرتبط با افزونگی و پایش سنسورها است. بنابراین اگر پروژه تنها به یک سنسور و یک خروجی استاندارد نیاز داشته باشد، یک مدل تکورودی ممکن است انتخاب سادهتر و اقتصادیتری باشد.
اما در فرآیندهای حساس که خرابی سنسور، انحراف اندازهگیری یا از دست رفتن سیگنال اهمیت دارد، قابلیتهای TTH300 ارزش بیشتری پیدا میکنند.
نتیجهگیری تخصصی مقایسه
انتخاب بین TTH300 و مدلهای مشابه باید بر اساس نیاز واقعی فرآیند انجام شود. اگر هدف اصلی، اندازهگیری دمای یک نقطه با یک سنسور است، یک ترانسمیتر تککاناله میتواند پاسخگوی نیاز باشد.
در مقابل، اگر سیستم به دو سنسور، افزونگی، پایش اختلاف سنسورها، تشخیص پیشرفته و انعطافپذیری بیشتر نیاز داشته باشد، TTH300 گزینه مناسبتری خواهد بود.
از این نظر، نقطه قوت اصلی این مدل صرفاً دقت اندازهگیری نیست؛ بلکه ترکیب دو ورودی سنسور، قابلیتهای تشخیصی، افزونگی و ارتباطات صنعتی است که آن را برای کاربردهای پیچیدهتر متمایز میکند.
راهنمای انتخاب مدل مناسب
هنگام انتخاب Temperature Transmitter TTH300 بهتر است پارامترهای زیر پیش از خرید مشخص شوند:
- نوع سنسور مورد استفاده
- تعداد سنسورها
- نیاز یا عدم نیاز به افزونگی
- نوع خروجی مورد نیاز
- نیاز به HART
- نیاز به PROFIBUS PA یا FOUNDATION Fieldbus
- محدوده دمای فرآیند
- دمای محیط محل نصب
- نیاز به تأییدیه ضدانفجار
- نیاز به SIL
- نیاز به نمایشگر محلی
- الزامات کالیبراسیون و دقت
در صورتی که سیستم کنترل از HART استفاده میکند و علاوه بر مقدار دما به اطلاعات تشخیصی نیز نیاز دارد، نسخه HART TTH300 میتواند انتخاب مناسبی باشد.
اگر دو سنسور در یک نقطه نصب شدهاند و قابلیت پشتیبانگیری یا مقایسه آنها مورد نیاز است، مزیت دوکاناله TTH300 اهمیت بیشتری پیدا میکند.
در مقابل، برای کاربردهای سادهتر که تنها یک سنسور و یک کانال اندازهگیری مورد نیاز است، بررسی مدلهای تککاناله میتواند از نظر هزینه و پیچیدگی سیستم منطقیتر باشد.
نصب و نگهداری ترانسمیتر دما ABB TTH300
نکات مهم نصب
نصب ترانسمیتر دما ABB TTH300 باید مطابق پیکربندی واقعی تجهیز، نوع سنسور و نقشه سیمبندی انجام شود. TTH300 بهعنوان یک ترانسمیتر هد مونت معمولاً داخل هد اتصال سنسور دما نصب میشود؛ بنابراین انتخاب صحیح هد، فضای کافی برای نصب و رعایت الزامات سیمکشی اهمیت دارد.
در زمان نصب باید اتصالات سنسور و تغذیه بهدرستی انجام شوند. همچنین کابلهای سیگنال باید در برابر آسیب مکانیکی، رطوبت و منابع احتمالی نویز الکتریکی محافظت شوند. در محیطهای صنعتی، کیفیت ترمینالها و اتصالات میتواند مستقیماً بر پایداری سیگنال اندازهگیری اثر بگذارد.
در کاربردهای دارای ارتعاش، دمای محیط بالا یا شرایط صنعتی سخت، محل نصب باید با محدوده مجاز محیطی نسخه مورد استفاده مطابقت داشته باشد.
سیمبندی سنسور
TTH300 از دو ورودی یونیورسال پشتیبانی میکند. نوع سیمبندی باید بر اساس سنسور انتخابی و تنظیمات تجهیز انجام شود.
برای سنسورهای RTD، آرایش سیمبندی مناسب باید مطابق نوع سنسور و تنظیمات ورودی انتخاب شود. در مورد ترموکوپل نیز نوع ترموکوپل و روش اتصال باید با پیکربندی ترانسمیتر مطابقت داشته باشد.
در صورتی که از دو سنسور استفاده شود، هر سنسور باید به ورودی مربوط به خود متصل شده و تنظیمات نرمافزاری نیز متناسب با همان آرایش انجام شود.
انتخاب محل نصب
محل نصب ترانسمیتر TTH300 باید تا حد امکان از منابع حرارتی غیرمرتبط، رطوبت مستقیم و شرایط محیطی خارج از محدوده مجاز دور باشد.
در نصب داخل هد اتصال، قرارگیری صحیح تجهیز اهمیت زیادی دارد. فضای داخلی هد نباید باعث فشار مکانیکی بر بدنه یا ترمینالهای ترانسمیتر شود.
کالیبراسیون و راهاندازی
کالیبراسیون سنسور
TTH300 قابلیتهای مختلفی برای تطبیق مشخصه سنسور دارد. بسته به نیاز کاربرد میتوان از کالیبراسیون یکنقطهای، دونقطهای، Callendar-Van Dusen یا منحنی سفارشی استفاده کرد.
در کاربردهای دقیق، بهتر است کالیبراسیون در نقاطی انجام شود که بیشترین اهمیت را برای فرآیند دارند. پس از کالیبراسیون نیز مقدار نمایش دادهشده باید با مرجع مناسب مقایسه شود.
تنظیم نوع سنسور
یکی از مهمترین مراحل راهاندازی، انتخاب صحیح نوع سنسور در تنظیمات ترانسمیتر است. برای مثال، اگر سنسور مورد استفاده Pt100 باشد، ورودی مربوطه باید متناسب با Pt100 تنظیم شود.
انتخاب اشتباه نوع سنسور میتواند باعث ایجاد خطای قابل توجه در مقدار دما شود؛ بنابراین قبل از راهاندازی باید مشخصات سنسور، نحوه سیمبندی و تنظیمات نرمافزاری با یکدیگر تطبیق داده شوند.
تنظیم خروجی و ارتباط HART
در نسخه دارای HART، خروجی 4 تا 20 میلیآمپر باید متناسب با محدوده اندازهگیری مورد نظر تنظیم شود. همچنین در صورت استفاده از ارتباط دیجیتال، پارامترهای HART باید با ساختار سیستم کنترل هماهنگ باشند.
مزیت ترانسمیتر دما HART این است که علاوه بر مقدار آنالوگ، اطلاعات بیشتری درباره وضعیت و تنظیمات تجهیز در اختیار سیستم یا ابزار پیکربندی قرار میدهد.
سرویس و نگهداری دورهای
TTH300 فاقد مکانیزم متحرک در مسیر اندازهگیری است؛ با این حال، نگهداری صحیح کل زنجیره اندازهگیری برای حفظ عملکرد آن ضروری است.
در سرویسهای دورهای بهتر است موارد زیر بررسی شوند:
- سلامت کابلهای سنسور
- محکم بودن ترمینالها
- وضعیت اتصالات الکتریکی
- وجود رطوبت یا آلودگی داخل هد
- وضعیت سنسور دما
- بررسی خطاهای Diagnostic
- بررسی مقدار خروجی 4 تا 20 میلیآمپر
- کنترل صحت مقدار دما با مرجع مناسب
- بررسی اختلاف دو سنسور در کاربردهای دوکاناله
- کنترل تنظیمات ارتباط HART در نسخه مربوطه
در سیستمهایی که از دو سنسور استفاده میکنند، مقایسه دورهای مقادیر دو ورودی میتواند به شناسایی انحراف تدریجی یکی از سنسورها کمک کند.
افزایش طول عمر TTH300
برای افزایش قابلیت اطمینان ABB TTH300، شرایط نصب و عملکرد سنسور باید بهصورت همزمان کنترل شود. بسیاری از مشکلاتی که در سیستمهای اندازهگیری دما مشاهده میشوند، الزاماً ناشی از خرابی ترانسمیتر نیستند و میتوانند از سنسور، سیمبندی یا شرایط محیطی ناشی شوند.
محافظت مناسب از هد اتصال، جلوگیری از ورود رطوبت، استفاده از سیمبندی صحیح و بررسی دورهای وضعیت سنسور میتواند احتمال بروز خطا را کاهش دهد.
در کاربردهای حساس نیز استفاده صحیح از قابلیت افزونگی و پایش انحراف سنسورها میتواند به شناسایی زودهنگام مشکلات کمک کند.
سوالات متداول درباره ترانسمیتر دما ABB TTH300
ABB TTH300 چند ورودی سنسور دارد؟
TTH300 دارای دو ورودی یونیورسال سنسور است. هر ورودی میتواند بر اساس پیکربندی تجهیز برای سنسورهای RTD، ترموکوپل، مقاومت Ω یا سیگنال mV استفاده شود.
آیا TTH300 برای Pt100 مناسب است؟
بله. TTH300 از سنسورهای RTD از جمله Pt100 پشتیبانی میکند. نحوه اتصال و تنظیم ورودی باید بر اساس آرایش سیمبندی سنسور و پیکربندی ترانسمیتر انجام شود.
آیا میتوان دو Pt100 را به TTH300 متصل کرد؟
بله، ساختار دو ورودی این تجهیز امکان استفاده از دو سنسور را فراهم میکند. این آرایش میتواند برای افزونگی، پشتیبانگیری، مقایسه یا سایر عملکردهای مرتبط با دو سنسور استفاده شود.
آیا TTH300 از ترموکوپل پشتیبانی میکند؟
بله. ورودیهای یونیورسال TTH300 قابلیت اتصال به انواع مشخصشده ترموکوپل را دارند. نوع دقیق ترموکوپل باید هنگام انتخاب و پیکربندی تجهیز مشخص شود.
مهمترین مزیت دو کاناله بودن TTH300 چیست؟
دو کاناله بودن امکان استفاده از دو سنسور را فراهم میکند. در نتیجه میتوان از قابلیتهایی مانند Sensor Backup، مقایسه اندازهگیریها و پایش انحراف سنسورها استفاده کرد. این موضوع در فرآیندهایی که قابلیت اطمینان اندازهگیری اهمیت دارد، مزیت مهمی محسوب میشود.
آیا TTH300 از HART 7 پشتیبانی میکند؟
بله. نسخه HART این تجهیز از HART 5 و HART 7 پشتیبانی میکند و امکان ارتباط دیجیتال برای پیکربندی و دسترسی به اطلاعات تشخیصی را فراهم میسازد.
آیا TTH300 دارای خروجی 4 تا 20 میلیآمپر است؟
بله. نسخه HART دارای خروجی 4 تا 20 میلیآمپر است. این خروجی میتواند برای انتقال مقدار اندازهگیریشده به سیستم کنترل استفاده شود.
آیا TTH300 دارای قابلیت تشخیص خرابی سنسور است؟
بله. این تجهیز قابلیتهای تشخیصی مختلفی دارد و میتواند مشکلاتی مانند قطع سیم و خوردگی سنسور را پایش کند. در نسخه HART، اطلاعات وضعیت و تشخیص تجهیز نیز مطابق ساختار NAMUR NE 107 ارائه میشود.
آیا TTH300 برای سیستمهای ایمنی مناسب است؟
نسخه HART TTH300 در پیکربندیهای مربوطه دارای قابلیت ایمنی عملکردی SIL 2/SIL 3 مطابق IEC 61508 است. با این حال، برای استفاده در یک حلقه ایمنی مشخص باید کد سفارش و گواهی همان نسخه با الزامات پروژه تطبیق داده شود.
آیا TTH300 نمایشگر دارد؟
نمایشگر LCD چرخان بهصورت آپشن برای TTH300 قابل ارائه است. این نمایشگر میتواند برای مشاهده اطلاعات تجهیز و انجام برخی عملیات محلی مورد استفاده قرار گیرد.
جمعبندی
ترانسمیتر دما ABB TTH300 برای کاربردهایی طراحی شده است که در آنها علاوه بر تبدیل دقیق سیگنال سنسور، قابلیت اطمینان، تشخیص وضعیت و انعطافپذیری اهمیت دارد.
دو ورودی یونیورسال، پشتیبانی از RTD و ترموکوپل، افزونگی سنسور، پایش انحراف، کالیبراسیون پیشرفته و ارتباط HART از مهمترین قابلیتهای این مدل هستند.
در انتخاب نهایی باید نوع سنسور، تعداد کانالها، پروتکل ارتباطی، شرایط محیطی، الزامات ایمنی و تأییدیههای مورد نیاز پروژه بررسی شوند.
چرا خرید ABB TTH300 از کارزان کالا؟
انتخاب یک ترانسمیتر دمای صنعتی تنها بر اساس نام مدل انجام نمیشود. نوع سنسور، پروتکل ارتباطی، تعداد ورودیها، تأییدیهها و کد سفارش میتوانند مشخصات نهایی تجهیز را تغییر دهند.
کارزان کالا با ارائه مشاوره تخصصی، تأمین تجهیزات اصلی، ارسال سریع و پشتیبانی فنی به مشتریان کمک میکند مدل مناسب را متناسب با نیاز پروژه انتخاب کنند.
برای بررسی سایر محصولات میتوانید از دستهبندی ابزار دقیق و بخش اندازه گیری دما استفاده کنید.
برای خرید ترانسمیتر دما ABB TTH300 نیز میتوانید مشخصات سنسور، تعداد کانال، نوع ارتباط و شرایط فرآیندی خود را اعلام کنید تا پیکربندی مناسب بررسی شود.
