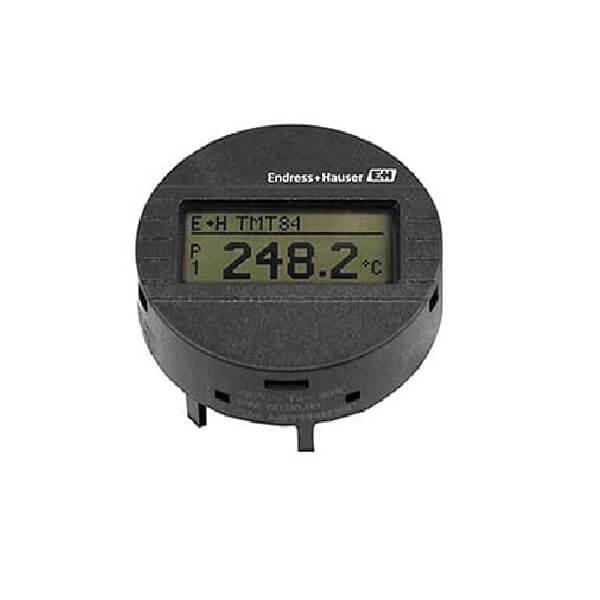

نمایشگر ترانسمیتر Endress+Hauser TID10
نمایشگر ترانسمیتر Endress+Hauser TID10 یک نمایشگر پلاگین برای ترانسمیترهای هد مونت اندرس هاوزر است که امکان مشاهده مستقیم مقدار اندازهگیریشده را در محل نصب تجهیز فراهم میکند. این نمایشگر از نوع ماتریسی نقطهای بوده و با رزولوشن 80×32 پیکسل، اطلاعاتی مانند مقدار اندازهگیری، واحد، شناسه نقطه اندازهگیری (TAG)، کانال، وضعیت ارتباط و پیامهای هشدار یا خطا را نمایش میدهد. TID10 از طریق اتصال مستقیم به ترانسمیتر تغذیه و اطلاعات موردنیاز را از آن دریافت میکند و به منبع تغذیه مستقل نیاز ندارد. طراحی پلاگین آن برای استفاده با ترانسمیترهای سازگار Endress+Hauser و نصب در هد اتصال دارای پنجره طراحی شده است. محدوده دمای محیط مجاز نمایشگر از 30- تا 85+ درجه سانتیگراد است و درجه حفاظت آن IP20 میباشد. وجود کلیدهای DIP در بخش زیرین، امکان تنظیم برخی پارامترهای مرتبط با آدرسدهی و پیکربندی را فراهم میکند. TID10 بهخصوص در نقاطی که مشاهده محلی مقدار فرآیند بدون مراجعه به اتاق کنترل اهمیت دارد، یک راهکار کاربردی برای نمایش اطلاعات ترانسمیتر محسوب میشود.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
18,000,000 تومان
محصولات مرتبط
ترانسمیتر دما دیجیتال ویکا T15.h برند WIKA
ترانسمیتر دما دیجیتال ویکا T15.H یک ترانسمیتر هد مونت برای تبدیل سیگنال سنسورهای مقاومتی دما به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل برای سنسورهای Pt100 و Pt1000 با اتصال دو، سه یا چهار سیمه طراحی شده و امکان تنظیم نوع سنسور و محدوده اندازهگیری از طریق نرمافزار WIKAsoft-TT را فراهم میکند. دقت بالا، مقاومت مناسب در برابر تأثیرات الکترومغناطیسی، تشخیص قطعی سنسور و پایش محدوده اندازهگیری از ویژگیهای مهم T15.H هستند. این ترانسمیتر برای نصب داخل هد ترمومتر طراحی شده و در صنایع فرآیندی، ماشینسازی و ساخت تجهیزات صنعتی کاربرد دارد.
ترانسمیتر دما اندرس هاوزر مدل iTEMP TMT84
45,000,000 تومان
ترانسمیتر دما اندرس هاوزر iTEMP TMT84 یک ترانسمیتر دو کاناله برای اندازهگیری و تبدیل سیگنال سنسورهای دما در سیستمهای مبتنی بر PROFIBUS PA است. این مدل به دو ورودی یونیورسال برای سنسورهای RTD، ترموکوپل، مقاومت و میلیولت مجهز شده و امکان استفاده همزمان از دو سنسور را فراهم میکند. TMT84 بهصورت هد مونت و برای نصب در هد اتصال فرم B طراحی شده است. خروجی ارتباطی PROFIBUS PA امکان انتقال مقدار اندازهگیریشده و اطلاعات تشخیصی را در شبکه کنترل فرآیند فراهم میکند. از ویژگیهای مهم این تجهیز میتوان به ایزولاسیون گالوانیکی، دقت بالا، تشخیص خطای سنسور و پشتیبانی از انواع مختلف سنسورهای دما اشاره کرد. این ساختار باعث شده است ترانسمیتر دما PROFIBUS PA برای واحدهای صنعتی که به ارتباط دیجیتال و پایش دقیق دما نیاز دارند، گزینهای مناسب باشد. TMT84 در کاربردهای مختلف فرآیندی، از جمله صنایع نفت و گاز، پتروشیمی، شیمیایی، نیروگاهی و سایر واحدهای صنعتی قابل استفاده است.
ترانسمیتر دما Head Mount 644
28,000,000 تومان
ترانسمیتر دما Head Mount 644 از خانواده Rosemount 644 یک ترانسمیتر دمای صنعتی قابل پیکربندی است که برای نصب در هد اتصال سنسور و تبدیل سیگنال انواع سنسورهای دما به سیگنال استاندارد مورد استفاده قرار میگیرد. این تجهیز بسته به نسخه و کد سفارش، از ورودیهای RTD، ترموکوپل، mV و مقاومت پشتیبانی میکند و در نسخه HART با خروجی 4 تا 20 میلیآمپر و HART قابل استفاده است.
یکی از قابلیتهای مهم Rosemount 644 امکان استفاده از یک یا دو سنسور در نسخههای مربوطه است. در پیکربندی دو سنسوره، قابلیتهایی مانند Hot Backup و Sensor Drift Alert میتوانند برای افزایش قابلیت اطمینان و تشخیص انحراف سنسورها مورد استفاده قرار گیرند. همچنین امکان تطبیق ترانسمیتر با سنسور با استفاده از ضرایب Callendar-Van Dusen برای کاهش خطای کلی اندازهگیری وجود دارد.
این Temperature Transmitter 644 در نسخههای مختلف HART، FOUNDATION Fieldbus و PROFIBUS PA عرضه شده و بسته به پیکربندی میتواند برای کاربردهای متنوع صنعتی انتخاب شود.
ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT71
ترانسمیتر دما هدمونت Endress+Hauser iTEMP TMT71 یک مبدل دقتبالا برای اندازهگیری پایدار و قابلاعتماد دما در فرآیندهای صنعتی است. این ترانسمیتر پیشرفته با پشتیبانی از سنسورهای RTD و ترموکوپلها، تبدیل دقیق سیگنالها به خروجی HART / 4-20mA را فراهم میکند. TMT71 دارای طراحی مقاوم، پایداری بلندمدت و ایمنی عملکردی بالا است و برای کاربردهایی مانند نفت و گاز، پتروشیمی، نیروگاهها و صنایع غذایی انتخابی ایدهآل محسوب میشود.
ترانسمیتر دما اندرس هاوزر مدلTMT80
ترانسمیتر دما اندرس هاوزر TMT80 یک ترانسمیتر هد مونت قابل برنامهریزی است که برای تبدیل سیگنال سنسورهای دمای مقاومتی و ترموکوپل به سیگنال استاندارد 4 تا 20 میلیآمپر طراحی شده است. این تجهیز با ساختار دو سیمه، ورودی RTD و ترموکوپل و قابلیت تنظیم از طریق کامپیوتر، گزینهای کاربردی برای سیستمهای اندازهگیری دمای صنعتی محسوب میشود.
مدل iTEMP TMT80 از سنسورهای RTD شامل Pt100 و Pt1000 با اتصال دو، سه و چهار سیمه پشتیبانی میکند و امکان استفاده از ترموکوپلهای نوع B، K، N، R و S را نیز دارد. تغذیه دستگاه در محدوده 8 تا 35 ولت DC قرار دارد و ورودی و خروجی آن بهصورت گالوانیکی تا 500 ولت AC ایزوله شدهاند. دقت اندازهگیری برای Pt100 و Pt1000 برابر 0.5 کلوین یا 0.15 درصد و برای برخی ترموکوپلها بسته به نوع سنسور مشخص میشود.
ترانسمیتر دما / 248 Head Mount
24,000,000 تومان
ترانسمیتر دما 248 Head Mount یکی از تجهیزات کاربردی برای تبدیل سیگنال سنسورهای دما به سیگنال استاندارد صنعتی است. این مدل از خانواده Rosemount 248 برای اندازهگیری تکنقطهای دما طراحی شده و با ورودی یونیورسال، امکان اتصال سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت را فراهم میکند. خروجی دو سیمه 4 تا 20 میلیآمپر به همراه ارتباط دیجیتال HART، استفاده از این تجهیز را در سیستمهای کنترل و مانیتورینگ صنعتی امکانپذیر میسازد. طراحی DIN B Head Mount باعث میشود ترانسمیتر مستقیماً در هد سنسور نصب شود و فاصله بین سنسور و سیستم کنترل کاهش پیدا کند. قابلیت تشخیص مدار باز و اتصال کوتاه سنسور، پایداری یکساله و امکان تطبیق ترانسمیتر با سنسور توسط ثابتهای Callendar-Van Dusen از ویژگیهای مهم این محصول هستند.
اطلاعات محصول
نمایشگر ترانسمیتر Endress+Hauser TID10 یک واحد نمایش محلی برای ترانسمیترهای هد مونت است که با نصب روی ترانسمیتر، امکان مشاهده مستقیم اطلاعات اندازهگیری را در محل فرآیند فراهم میکند. این تجهیز خود یک ترانسمیتر مستقل نیست؛ بلکه بهعنوان رابط نمایشگر برای ترانسمیترهای سازگار عمل میکند.
در بسیاری از سیستمهای ابزار دقیق، مقدار دما یا سایر پارامترهای اندازهگیریشده از طریق ترانسمیتر به سیستم کنترل ارسال میشود. با این حال، هنگام بازرسی، تعمیرات و راهاندازی، مشاهده مقدار فرآیند در محل نصب میتواند بسیار کاربردی باشد. TID10 دقیقاً برای چنین شرایطی طراحی شده است.
این محصول بهصورت پلاگین به ترانسمیتر متصل میشود و بدون نیاز به سیمکشی نمایشگر مجزا، اطلاعات دریافتشده از ترانسمیتر را روی نمایشگر ماتریسی خود نشان میدهد. طبق مستندات محصول، نسخههای سازگار شامل تعدادی از ترانسمیترهای خانواده iTEMP مانند TMT86، TMT85، TMT84، TMT82، TMT71، TMT72 و TMT36 هستند.
معرفی نمایشگر ترانسمیتر Endress+Hauser TID10
TID10 چگونه کار میکند؟
TID10 یک نمایشگر محلی ترانسمیتر است که مستقیماً به رابط نمایش ترانسمیتر متصل میشود. بنابراین برخلاف نمایشگرهای مستقل، وظیفه اندازهگیری یا تبدیل سیگنال را بر عهده ندارد.
ترانسمیتر اصلی مقدار فرآیند را از سنسور دریافت و پردازش میکند و TID10 اطلاعات قابل نمایش را از همان ترانسمیتر دریافت میکند. در نتیجه، کاربر میتواند مقدار اندازهگیریشده را در نزدیکی تجهیز مشاهده کند.
در هنگام راهاندازی، نمایشگر ابتدا اطلاعات سیستم خود، لوگو، اطلاعات ترانسمیتر و وضعیت پیکربندی را نشان میدهد و سپس وارد نمایش مقدار اندازهگیری میشود. بهروزرسانی مقدار اندازهگیری در مشخصات TID10 برابر یک ثانیه اعلام شده است.
طراحی پلاگین و نصب روی هد ترانسمیتر
یکی از مهمترین ویژگیهای نمایشگر TID10 ساختار Plug-in آن است. این طراحی باعث میشود نمایشگر بدون ایجاد یک مدار نمایش مستقل، مستقیماً روی ترانسمیتر سازگار نصب شود.
در مستندات اولیه، محل نصب TID10 روی ترانسمیترهای هد مونت خانواده TMT8x در هد اتصال TA30 مجهز به پنجره نمایش معرفی شده است. مستندات فعلی Endress+Hauser نیز سازگاری آن را با چند مدل از نسلهای جدیدتر ترانسمیترها مشخص میکنند؛ بنابراین هنگام سفارش باید مدل دقیق ترانسمیتر و نسخه TID10 بررسی شود.
اطلاعات قابل نمایش
این نمایشگر ترانسمیتر اندرس هاوزر فقط یک عدد ساده را نمایش نمیدهد. ساختار نمایشگر امکان نمایش اطلاعات مختلف مربوط به نقطه اندازهگیری را فراهم میکند.
موارد قابل نمایش شامل مقدار اندازهگیری و واحد، شناسه TAG، کانال اندازهگیری، وضعیت ارتباط و پیامهای هشدار یا خطا است. در کاربردهای دارای ترانسمیترهای مناسب، نمایشگر میتواند اطلاعات گرافیکی مانند Bargraph را نیز نمایش دهد.
مشخصات فنی نمایشگر TID10
| مشخصه | مقدار |
|---|---|
| مدل | TID10 |
| سازنده | Endress+Hauser |
| نوع تجهیز | نمایشگر پلاگین ترانسمیتر |
| نوع نمایشگر | Dot-Matrix |
| رزولوشن | 80×32 پیکسل |
| زمان بهروزرسانی مقدار | 1 ثانیه |
| نوع اتصال | Plug-in به ترانسمیتر |
| تغذیه | از طریق اتصال به ترانسمیتر |
| محدوده دمای محیط | 30- تا 85+ درجه سانتیگراد |
| عملکرد در دمای پایین | در دمای کمتر از 20- درجه ممکن است نمایشگر کند عمل کند |
| درجه حفاظت | IP20 |
| رطوبت/میعان | میعان مجاز نیست |
| ابعاد اصلی | قطر 44 میلیمتر؛ عمقهای اعلامشده 21.3 و 29.7 میلیمتر |
| کلیدهای تنظیم | DIP Switch |
| نصب | روی ترانسمیتر هد مونت سازگار |
| نمایش اطلاعات | مقدار، واحد، TAG، کانال، هشدار و خطا |
| مدلهای سازگار اعلامشده فعلی | TMT86، TMT85، TMT84، TMT82، TMT71، TMT72، TMT36 |
مشخصات فوق بر اساس مستندات فنی و دستورالعملهای TID10 و اطلاعات فعلی محصول تنظیم شده است.
ویژگیها و مزایای نمایشگر TID10
نمایش مستقیم مقدار فرآیند
مهمترین مزیت نمایشگر محلی ترانسمیتر این است که تکنسین میتواند مقدار اندازهگیری را بدون مراجعه به اتاق کنترل مشاهده کند. این ویژگی در زمان راهاندازی، بازرسی و عیبیابی تجهیزات ابزار دقیق اهمیت زیادی دارد.
برای مثال، اگر یک ترانسمیتر دما روی خط فرآیندی نصب شده باشد، تکنسین میتواند مقدار دمای اندازهگیریشده را در محل مشاهده کند و آن را با شرایط واقعی فرآیند یا اطلاعات سیستم کنترل مقایسه نماید.
نمایش اطلاعات تشخیصی
TID10 قابلیت نمایش پیامهای هشدار و خطا را دارد. این موضوع باعث میشود نمایشگر علاوه بر نمایش مقدار فرآیند، بهعنوان یک رابط ساده برای مشاهده وضعیت تجهیز نیز عمل کند. در ساختار نمایشگر، وضعیت ارتباط و کانال نیز قابل نمایش است.
عدم نیاز به تغذیه مستقل
TID10 از طریق اتصال به ترانسمیتر تغذیه و اطلاعات لازم را دریافت میکند. بنابراین برای خود نمایشگر نیازی به ایجاد یک مدار تغذیه مستقل وجود ندارد.
این ساختار موجب سادهتر شدن نصب و کاهش سیمکشی در محل تجهیز میشود.
ابعاد فشرده
قطر 44 میلیمتری و ساختار پلاگین باعث شده است TID10 برای نصب داخل هدهای مناسب ترانسمیتر طراحی شود. این موضوع بهخصوص در تابلوها و نقاط فرآیندی که فضای نصب محدود است، اهمیت دارد.

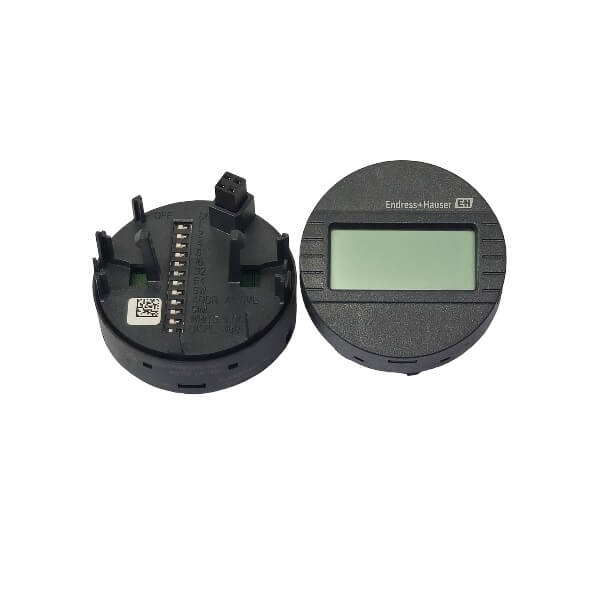

تنظیمات با DIP Switch
در بخش زیرین TID10 مجموعهای از کلیدهای DIP قرار گرفته است. بسته به نوع ترانسمیتر و پروتکل مورد استفاده، این کلیدها برای برخی تنظیمات مانند آدرسدهی، قفل نوشتن، شبیهسازی یا تنظیمات مرتبط با دستگاه استفاده میشوند.
کاربردهای صنعتی
صنایع نفت و گاز
در واحدهای نفت و گاز، تعداد زیادی ترانسمیتر در نزدیکی تجهیزات فرآیندی نصب میشوند. استفاده از نمایشگر دما TID10 در نقاط سازگار میتواند امکان مشاهده محلی مقدار اندازهگیری را برای اپراتور و تکنسین فراهم کند.
صنایع پتروشیمی و شیمیایی
در فرآیندهای شیمیایی، کنترل دما در بسیاری از مراحل تولید اهمیت دارد. نمایش محلی مقدار ترانسمیتر میتواند عملیات بازرسی و بررسی وضعیت فرآیند را سادهتر کند.
نیروگاهها
در نیروگاهها تجهیزات اندازهگیری در نقاط مختلف نصب هستند و دسترسی سریع به مقدار فرآیند هنگام تعمیرات اهمیت زیادی دارد. TID10 میتواند در سیستمهای دارای ترانسمیتر سازگار بهعنوان نمایشگر محلی مورد استفاده قرار گیرد.
صنایع غذایی و دارویی
در این صنایع نیز در نقاطی که ترانسمیتر دما با ساختار سازگار نصب شده است، نمایش مقدار فرآیند در محل میتواند برای کنترل و بازرسی مفید باشد. البته الزامات بهداشتی و نوع تأییدیه مورد نیاز باید بر اساس مدل دقیق تجهیزات فرآیندی بررسی شود.
مقایسه TID10 با نمایشگر مستقل
| ویژگی | TID10 | نمایشگر مستقل |
|---|---|---|
| نوع اتصال | مستقیم به ترانسمیتر | مدار مستقل |
| تغذیه | از ترانسمیتر | معمولاً تغذیه جداگانه |
| نصب | داخل هد سازگار | تابلو یا محفظه |
| سیمکشی | بسیار محدود | نیازمند سیمکشی بیشتر |
| نمایش مقدار ترانسمیتر | دارد | دارد |
| نمایش اطلاعات ترانسمیتر | وابسته به مدل | وابسته به پروتکل |
| کاربرد اصلی | نمایش محلی روی ترانسمیتر | نمایش در محل دیگر |
بنابراین TID10 Endress Hauser زمانی انتخاب مناسبی است که هدف، مشاهده مستقیم اطلاعات ترانسمیتر در محل نصب باشد، نه ایجاد یک نمایشگر مستقل در تابلو کنترل.
راهنمای انتخاب و بررسی سازگاری
مهمترین نکته هنگام خرید TID10، بررسی سازگاری آن با ترانسمیتر موجود است. نباید صرفاً بر اساس اینکه تجهیز موردنظر یک ترانسمیتر Endress+Hauser است، سازگاری نمایشگر را قطعی فرض کرد.
مدل ترانسمیتر، نسل تجهیز، نوع هد اتصال و وجود پنجره مناسب برای نمایشگر باید بررسی شود. در اطلاعات فعلی سازنده، مدلهایی مانند TMT86، TMT85، TMT84، TMT82، TMT71، TMT72 و TMT36 در فهرست تجهیزات سازگار قرار گرفتهاند.
در نتیجه هنگام سفارش نمایشگر TID10 اندرس هاوزر بهتر است مدل کامل ترانسمیتر نیز اعلام شود تا تطابق فنی پیش از تأمین بررسی شود.
نصب و نگهداری
نکات نصب
TID10 باید مطابق دستورالعمل نصب روی ترانسمیتر سازگار قرار گیرد. اتصال نمایشگر از طریق رابط پلاگین انجام میشود و برای عملکرد صحیح، اتصال مکانیکی و الکتریکی باید بهدرستی برقرار باشد.
همچنین برای استفاده از نمایشگر در هد اتصال، وجود ساختار مناسب و پنجره مشاهده اهمیت دارد.
شرایط محیطی
محدوده دمای محیط مجاز TID10 از 30- تا 85+ درجه سانتیگراد است. در دماهای کمتر از 20- درجه سانتیگراد، طبق دستورالعمل ممکن است عملکرد نمایشگر از نظر سرعت واکنش کندتر شود. درجه حفاظت تجهیز IP20 است و میعان نیز مجاز نیست.
بنابراین نباید TID10 را صرفاً به دلیل نصب شدن در یک هد صنعتی، بهعنوان نمایشگری با حفاظت کامل در برابر آب و گردوغبار در نظر گرفت.
نگهداری
برای نگهداری، بررسی وضعیت اتصال پلاگین، شرایط داخل هد، وجود رطوبت یا میعان و سلامت نمایشگر توصیه میشود. در صورت نمایش خطا، ابتدا وضعیت ترانسمیتر اصلی و ارتباط بین ترانسمیتر و نمایشگر بررسی شود.
سوالات متداول
نمایشگر ترانسمیتر Endress+Hauser TID10 چیست؟
TID10 یک نمایشگر پلاگین برای ترانسمیترهای هد مونت سازگار Endress+Hauser است که مقدار فرآیند و اطلاعات مرتبط با ترانسمیتر را در محل نصب نمایش میدهد.
آیا TID10 یک ترانسمیتر دما است؟
خیر. TID10 یک نمایشگر است و وظیفه اندازهگیری دما یا تبدیل سیگنال سنسور را ندارد. اندازهگیری و پردازش توسط ترانسمیتر اصلی انجام میشود.
رزولوشن نمایشگر TID10 چقدر است؟
رزولوشن نمایشگر 80×32 پیکسل است و مقدار اندازهگیری با نرخ بهروزرسانی یک ثانیه نمایش داده میشود.
آیا TID10 به منبع تغذیه جداگانه نیاز دارد؟
خیر. اتصال الکتریکی آن از طریق اتصال به ترانسمیتر انجام میشود و اطلاعات و انرژی مورد نیاز نمایشگر از همان رابط تأمین میشود.
آیا TID10 فقط مقدار دما را نمایش میدهد؟
خیر. علاوه بر مقدار و واحد، قابلیت نمایش TAG، کانال، وضعیت ارتباط و پیامهای هشدار یا خطا را نیز دارد. در کاربردهای سازگار، اطلاعات گرافیکی مانند Bargraph نیز قابل نمایش است.
محدوده دمای کاری TID10 چقدر است؟
محدوده دمای محیط مجاز از 30- تا 85+ درجه سانتیگراد است. در دمای کمتر از 20- درجه ممکن است واکنش نمایشگر کند شود.
آیا TID10 با همه ترانسمیترهای Endress+Hauser سازگار است؟
خیر. سازگاری به مدل و نسل ترانسمیتر بستگی دارد. مدلهایی مانند TMT86، TMT85، TMT84، TMT82، TMT71، TMT72 و TMT36 در فهرست سازگاری اعلامشده قرار دارند.
جمعبندی
نمایشگر ترانسمیتر Endress+Hauser TID10 یک راهکار فشرده برای نمایش محلی اطلاعات ترانسمیترهای سازگار است. ساختار Plug-in، رزولوشن 80×32 پیکسل، بهروزرسانی یکثانیهای، نمایش مقدار فرآیند، TAG، کانال و پیامهای خطا، از ویژگیهای اصلی آن محسوب میشوند.
این تجهیز بهخصوص برای پروژههایی مناسب است که در آنها مشاهده مقدار اندازهگیری در محل نصب ترانسمیتر اهمیت دارد. با توجه به اینکه TID10 یک تجهیز مستقل اندازهگیری نیست، انتخاب آن باید همراه با بررسی دقیق مدل ترانسمیتر و هد اتصال انجام شود.
چرا خرید از کارزان کالا؟
انتخاب صحیح نمایشگر هد ترانسمیتر تنها به نام مدل محدود نمیشود و سازگاری آن با ترانسمیتر، هد اتصال و پیکربندی سیستم باید بررسی شود.
کارزان کالا با ارائه مشاوره تخصصی، تأمین تجهیزات اصلی، پشتیبانی فنی و ارسال سریع، امکان بررسی مدل مورد نیاز و انتخاب تجهیز متناسب با پروژه را فراهم میکند.
برای مشاهده سایر تجهیزات این حوزه میتوانید به بخش ابزار دقیق و دسته تخصصی اندازه گیری دما مراجعه کنید.
