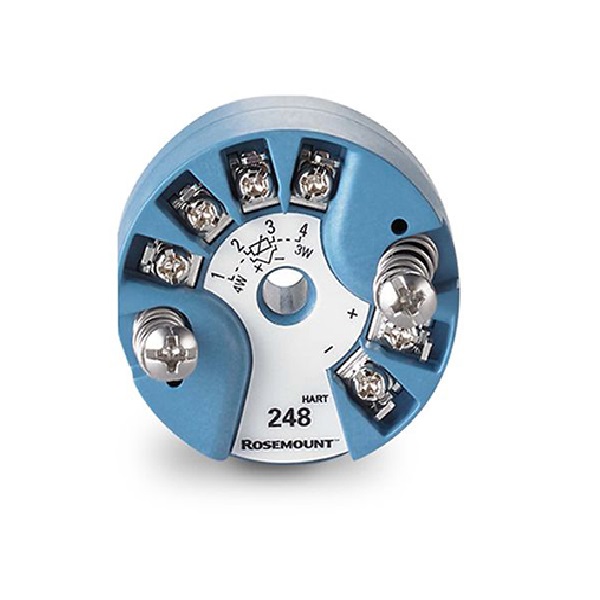

ترانسمیتر دما / 248 Head Mount
ترانسمیتر دما 248 Head Mount یکی از تجهیزات کاربردی برای تبدیل سیگنال سنسورهای دما به سیگنال استاندارد صنعتی است. این مدل از خانواده Rosemount 248 برای اندازهگیری تکنقطهای دما طراحی شده و با ورودی یونیورسال، امکان اتصال سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت را فراهم میکند. خروجی دو سیمه 4 تا 20 میلیآمپر به همراه ارتباط دیجیتال HART، استفاده از این تجهیز را در سیستمهای کنترل و مانیتورینگ صنعتی امکانپذیر میسازد. طراحی DIN B Head Mount باعث میشود ترانسمیتر مستقیماً در هد سنسور نصب شود و فاصله بین سنسور و سیستم کنترل کاهش پیدا کند. قابلیت تشخیص مدار باز و اتصال کوتاه سنسور، پایداری یکساله و امکان تطبیق ترانسمیتر با سنسور توسط ثابتهای Callendar-Van Dusen از ویژگیهای مهم این محصول هستند.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
24,000,000 تومان
محصولات مرتبط
ترانسمیتر دما 7NG3212
ترانسمیتر دما 7NG3212 یکی از مدلهای ترانسمیتر دمای زیمنس در خانواده SITRANS TH300 است که برای نصب داخل هد اتصال نوع B مطابق DIN 43729 طراحی شده است. این تجهیز با فناوری دو سیمه، خروجی 4 تا 20 میلیآمپر و قابلیت ارتباط HART، امکان انتقال سیگنال دما به سیستمهای کنترل و اتوماسیون صنعتی را فراهم میکند.
7NG3212 از ورودیهای یونیورسال برای سنسورهای مقاومتی RTD و انواع مختلف ترموکوپل پشتیبانی میکند. همچنین امکان پیکربندی محدوده اندازهگیری، نوع سنسور، مقدار خطای سنسور و پارامترهای مختلف عملکردی وجود دارد. ایزولاسیون الکتریکی نیز در ساختار این ترانسمیتر در نظر گرفته شده است.
این ترانسمیتر دما HART برای کاربردهایی مناسب است که به یک تجهیز جمعوجور برای نصب در هد سنسور و انتقال سیگنال استاندارد دما نیاز دارند. بسته به کد سفارش، نسخههای دارای حفاظت انفجاری ATEX و FM نیز برای این خانواده ارائه شدهاند.
ترانسمیتر دما دیجیتال ویکا T15.h برند WIKA
ترانسمیتر دما دیجیتال ویکا T15.H یک ترانسمیتر هد مونت برای تبدیل سیگنال سنسورهای مقاومتی دما به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل برای سنسورهای Pt100 و Pt1000 با اتصال دو، سه یا چهار سیمه طراحی شده و امکان تنظیم نوع سنسور و محدوده اندازهگیری از طریق نرمافزار WIKAsoft-TT را فراهم میکند. دقت بالا، مقاومت مناسب در برابر تأثیرات الکترومغناطیسی، تشخیص قطعی سنسور و پایش محدوده اندازهگیری از ویژگیهای مهم T15.H هستند. این ترانسمیتر برای نصب داخل هد ترمومتر طراحی شده و در صنایع فرآیندی، ماشینسازی و ساخت تجهیزات صنعتی کاربرد دارد.
ترانسمیتر دما ABB TTH300
35,000,000 تومان
ترانسمیتر دما ABB TTH300 یک تجهیز پیشرفته برای دریافت سیگنال سنسورهای دما و انتقال اطلاعات اندازهگیری به سیستم کنترل است. این مدل با دو ورودی یونیورسال سنسور، امکان استفاده از انواع سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت را فراهم میکند. ساختار دوکاناله TTH300 همچنین امکان استفاده از افزونگی سنسورها و پایش انحراف سنسور را در کاربردهای حساس فراهم میسازد.
نسخه HART این تجهیز دارای خروجی 4 تا 20 میلیآمپر و قابلیت ارتباط HART 5 و HART 7 است. امکانات تشخیصی، پایش قطع سیم و خوردگی، قابلیت کالیبراسیون سنسور و امکان ثبت برخی رویدادها، TTH300 را برای کاربردهای صنعتی نیازمند قابلیت اطمینان بالا مناسب کرده است.
این ترانسمیتر دو کاناله دما بهصورت هد مونت طراحی شده و بسته به نسخه سفارش میتواند با پروتکلهای HART، PROFIBUS PA یا FOUNDATION Fieldbus مورد استفاده قرار گیرد.
ترانسمیتر دما فیلد اندرس هاوزر مدل iTEMP HART TMT142
ترانسمیتر دما فیلد اندرس هاوزر مدل iTEMP HART TMT142 یک ترانسمیتر فیلدی دو سیمه برای اندازهگیری دمای فرآیند و انتقال مقدار اندازهگیریشده به سیستم کنترل است. این تجهیز با یک ورودی یونیورسال از سنسورهای مقاومتی، ترمومترهای مقاومتی در اتصالهای 2، 3 و 4 سیمه، ترموکوپل و ترانسمیترهای ولتاژی پشتیبانی میکند. خروجی آنالوگ 4 تا 20 میلیآمپر در کنار ارتباط دیجیتال HART، امکان انتقال مقدار فرآیند و دسترسی به پارامترهای تشخیصی و تنظیمات تجهیز را فراهم میکند. نمایشگر LCD محلی نیز مقدار اندازهگیریشده را بهصورت عددی و گرافیکی نمایش میدهد. تشخیص خوردگی مسیر اتصال سنسور، تشخیص خرابی سنسور و قابلیت تنظیم رفتار خروجی در شرایط خطا از دیگر امکانات مهم TMT142 هستند. این ساختار، TMT142 را به گزینهای مناسب برای کاربردهای صنعتی و فرآیندی تبدیل کرده است که در آن علاوه بر سیگنال استاندارد 4 تا 20 میلیآمپر، دسترسی به اطلاعات دیجیتال و مشاهده محلی مقدار دما اهمیت دارد. نسخههای جدیدتر این خانواده با عنوان TMT142B نیز در مستندات رسمی ارائه شدهاند.
ترانسمیتر دما هد مونت WIKA T32.1S
ترانسمیتر دما هد مونت ویکا WIKA T32.1S یک ترانسمیتر دیجیتال پیشرفته برای پردازش سیگنال انواع سنسورهای دما و تبدیل آنها به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل با پشتیبانی از ارتباط HART® امکان انتقال مقدار اندازهگیری و اطلاعات تشخیصی را فراهم میکند و برای نصب داخل هد ترمومتر طراحی شده است. T32.1S میتواند با سنسورهای مقاومتی (RTD)، ترموکوپلها، سیگنالهای مقاومت و ولتاژ مورد استفاده قرار گیرد. قابلیت تنظیم محدوده اندازهگیری، پایش وضعیت سنسور، تشخیص خطا و امکان پیکربندی از طریق نرمافزار، این ترانسمیتر را برای کاربردهای مختلف فرآیندی و صنعتی مناسب کرده است.
ترانسمیتر دمای اندرس هاوزر مدل TMT162
ترانسمیتر دمای اندرس هاوزر مدل TMT162 یک ترانسمیتر فیلدی برای اندازهگیری دما در کاربردهای صنعتی و فرآیندی است که با طراحی مقاوم و نمایشگر محلی، امکان مشاهده مقدار اندازهگیریشده در محل نصب را فراهم میکند. نسخه HART این تجهیز از ورودیهای متنوعی برای سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت پشتیبانی میکند و مقدار اندازهگیریشده را از طریق خروجی 4 تا 20 میلیآمپر همراه با ارتباط HART منتقل میسازد. TMT162 برای نصب در محیطهای صنعتی طراحی شده و محفظه فیلدی آن در نسخههای مختلف از آلومینیوم یا فولاد ضدزنگ ارائه میشود. ایزولاسیون گالوانیکی ورودی و خروجی، تشخیص خطای سنسور، امکان تنظیم دمپینگ دیجیتال و قابلیت استفاده از نمایشگر قابل نصب، از ویژگیهای مهم این محصول هستند. این ترانسمیتر فیلدی دما برای صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، نیروگاه و سایر فرآیندهای صنعتی که به اندازهگیری مطمئن دما نیاز دارند، گزینهای مناسب است. نسخههای دارای ارتباط FOUNDATION Fieldbus و PROFIBUS PA نیز برای معماریهای ارتباطی متفاوت ارائه شدهاند.
اطلاعات محصول
ترانسمیتر دما 248 Head Mount برای تبدیل اطلاعات دریافتی از سنسورهای دما به سیگنال قابل استفاده در سیستمهای کنترل صنعتی طراحی شده است. این تجهیز با ساختار هد مونت، در نزدیکی سنسور نصب میشود و سیگنال اندازهگیریشده را به خروجی استاندارد 4 تا 20 میلیآمپر همراه با ارتباط HART تبدیل میکند.
در بسیاری از واحدهای صنعتی، استفاده از ترانسمیتر بهجای انتقال مستقیم سیگنال سنسور تا تابلو کنترل میتواند سیمکشی را سادهتر کرده و تأثیر نویز و افت کیفیت سیگنال را کاهش دهد. Rosemount 248 برای کاربردهای معمول اندازهگیری تکنقطهای دما توسعه یافته و از سنسورهای متنوع دما پشتیبانی میکند.
معرفی ترانسمیتر دما Rosemount 248
ساختار و نحوه عملکرد
ترانسمیتر دما Rosemount 248 یک ترانسمیتر دو سیمه با خروجی 4 تا 20 میلیآمپر و ارتباط دیجیتال HART است. ورودی آن بهصورت یونیورسال طراحی شده و میتواند با RTD، ترموکوپل، مقاومت خطی، پتانسیومتر و سیگنال دوطرفه میلیولت کار کند.
در یک حلقه اندازهگیری معمول، سنسور دمای فرآیند را اندازهگیری میکند و Rosemount 248 سیگنال سنسور را دریافت و پس از پردازش، مقدار متناظر را به سیگنال استاندارد خروجی تبدیل میکند. ارتباط HART نیز امکان دسترسی به اطلاعات و تنظیمات ترانسمیتر را فراهم میسازد.
مزیت طراحی Head Mount

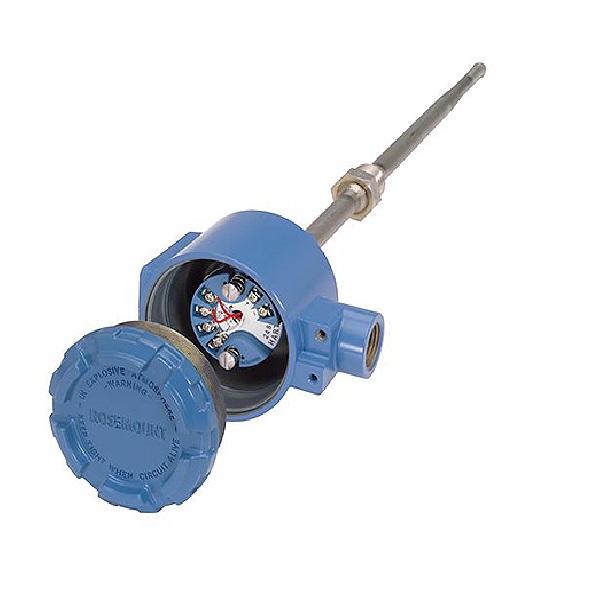

در ساختار Rosemount 248H، ترانسمیتر در هد اتصال سنسور و مطابق ساختار DIN B نصب میشود. این طراحی برای نقاط اندازهگیری متعدد که به یک ترانسمیتر مستقل نیاز دارند، راهکاری جمعوجور و اقتصادی محسوب میشود.
استفاده از ترانسمیتر در مجاورت سنسور همچنین میتواند نیاز به کابلهای رابط طولانی و برخی تجهیزات واسط را کاهش دهد.
قابلیت تطبیق ترانسمیتر و سنسور
یکی از قابلیتهای مهم این مدل، امکان تطبیق ترانسمیتر و سنسور با استفاده از ثابتهای Callendar-Van Dusen است. این روش میتواند اختلاف ناشی از مشخصات واقعی سنسور و منحنی استاندارد آن را کاهش داده و دقت کلی نقطه اندازهگیری را بهبود دهد.
جدول مشخصات فنی Rosemount 248
| مشخصه | مقدار |
|---|---|
| مدل | Rosemount 248 |
| نوع نصب | DIN B Head Mount |
| نوع اندازهگیری | دمای تکنقطهای |
| ورودی | RTD، ترموکوپل، mV، اهم و پتانسیومتر |
| خروجی | 4–20 mA |
| ارتباط دیجیتال | HART |
| نوع تغذیه | دو سیمه |
| ولتاژ ترمینال | 12 تا 42.4 VDC |
| محدوده دمای محیط | 50- تا 85+ درجه سانتیگراد |
| ایزولاسیون | 2.5 kVAC |
| تشخیص خطا | تشخیص مدار باز و اتصال کوتاه سنسور |
| تطبیق سنسور | Callendar-Van Dusen |
| پایداری | یکساله |

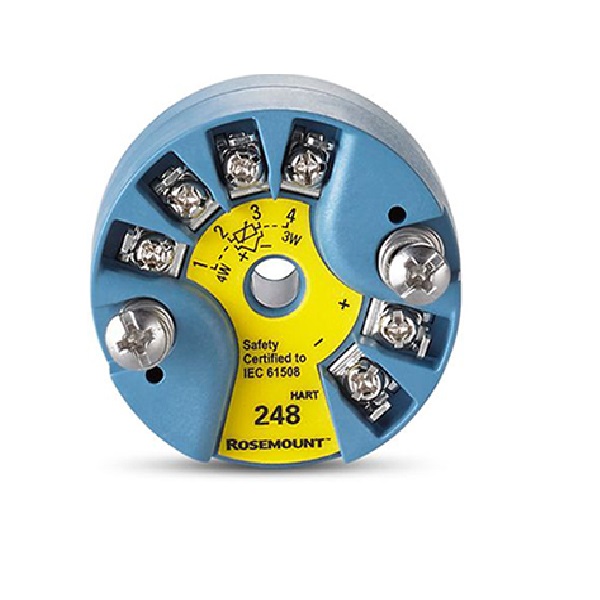

| قابلیت ایمنی | SIL 2 طبق IEC 61508، در پیکربندیهای مربوطه |
مشخصات فوق بر اساس اطلاعات رسمی محصول و دیتاشیت Rosemount 248 تنظیم شدهاند.
ویژگیها و مزایای ترانسمیتر دما 248 Head Mount
ورودی یونیورسال سنسور
پشتیبانی از انواع RTD، ترموکوپل، مقاومت و سیگنال mV باعث میشود این مدل برای طیف متنوعی از نقاط اندازهگیری قابل استفاده باشد. در نتیجه، انتخاب نوع سنسور میتواند متناسب با شرایط فرآیند انجام شود.
خروجی 4 تا 20 میلیآمپر و HART
خروجی استاندارد 4 تا 20 میلیآمپر امکان اتصال مستقیم ترانسمیتر به سیستمهای کنترل و مانیتورینگ صنعتی را فراهم میکند. ارتباط HART نیز دسترسی به پارامترها و اطلاعات دیجیتال تجهیز را در کنار سیگنال آنالوگ فراهم میسازد.
تشخیص خطای سنسور
قابلیت تشخیص مدار باز و اتصال کوتاه سنسور میتواند در شناسایی مشکلات حلقه اندازهگیری کمک کند و از ادامه کار سیستم با یک سیگنال معیوب جلوگیری کند.
پایداری مناسب برای کاربردهای صنعتی
پایداری یکساله محصول یکی از ویژگیهایی است که میتواند دفعات تنظیم و نگهداری دورهای را کاهش دهد. این ویژگی بهخصوص در نقاط اندازهگیری متعدد اهمیت بیشتری پیدا میکند.
کاربردهای صنعتی
ترانسمیتر دمای صنعتی Rosemount 248 برای اندازهگیری تکنقطهای دما در فرآیندهای مختلف مناسب است. از جمله کاربردهای آن میتوان به اندازهگیری دمای خطوط فرآیندی، مخازن، تجهیزات دوار، سیستمهای حرارتی و نقاط عمومی مانیتورینگ اشاره کرد.
در صنایع نفت، گاز و پتروشیمی، خروجی 4 تا 20 میلیآمپر و ارتباط HART امکان استفاده از تجهیز را در سیستمهای کنترل فرآیند فراهم میکند. در صنایع آب و فاضلاب، نیروگاه، صنایع شیمیایی و بسیاری از واحدهای تولیدی نیز میتوان از این مدل برای تبدیل سیگنال سنسور به سیگنال استاندارد استفاده کرد؛ البته انتخاب نسخه دارای تأییدیه مناسب باید بر اساس شرایط واقعی محل نصب انجام شود.
مقایسه Rosemount 248 با Rosemount 644
| ویژگی | Rosemount 248 | Rosemount 644 |
|---|---|---|
| کاربرد اصلی | اندازهگیری تکنقطهای | کاربردهای عمومی و پیشرفتهتر |
| نوع نصب | Head Mount | Head / Field / Rail Mount |
| ورودی سنسور | RTD، TC، mV، مقاومت | RTD، TC، mV، مقاومت |
| HART | دارد | دارد |
| تعداد سنسور | تک سنسوره | بسته به نسخه، تک یا دو سنسوره |
| تشخیصهای پیشرفته | پایه | گستردهتر |
| Hot Backup | ندارد | در نسخههای مربوطه دارد |
| مناسب برای | نقاط اندازهگیری استاندارد | کاربردهای پیچیدهتر و نیازمند قابلیتهای بیشتر |
بنابراین اگر یک ترانسمیتر هد مونت 248 برای اندازهگیری معمول یک نقطه دما مورد نیاز باشد، Rosemount 248 انتخابی ساده و اقتصادی است؛ در حالی که برای کاربردهایی مانند افزونگی سنسورها و تشخیصهای پیشرفتهتر، مدل 644 میتواند گزینه مناسبتری باشد.
راهنمای انتخاب ترانسمیتر دما Rosemount 248
پیش از انتخاب Rosemount 248 باید نوع سنسور، محدوده اندازهگیری، شرایط محیطی، نوع هد اتصال، نیاز به HART و الزامات ایمنی محل نصب بررسی شود.
اگر کاربرد به یک نقطه اندازهگیری با یک سنسور و خروجی 4 تا 20 میلیآمپر نیاز دارد، این مدل میتواند انتخاب مناسبی باشد. در مقابل، اگر پروژه به دو سنسور، Hot Backup، تشخیصهای پیشرفته یا امکانات گستردهتر نیاز داشته باشد، بهتر است مدل دیگری از خانواده Rosemount بررسی شود.
نصب و نگهداری
در زمان نصب، سیمبندی سنسور و حلقه 4 تا 20 میلیآمپر باید مطابق نقشه اتصال محصول انجام شود. تغذیه ترانسمیتر باید در محدوده مجاز قرار داشته باشد و مقاومت بار حلقه نیز با مشخصات ارتباط HART سازگار باشد.
برای نگهداری، بررسی دورهای اتصالات، کابل سنسور، وضعیت حلقه جریان و صحت مقدار نمایش دادهشده توصیه میشود. در صورت مشاهده خطا، ابتدا وضعیت سنسور و مدار ورودی بررسی شود و سپس تنظیمات ترانسمیتر با استفاده از ارتباط HART کنترل گردد.
سوالات متداول
ترانسمیتر دما 248 Head Mount چیست؟
یک ترانسمیتر دمای دو سیمه برای تبدیل سیگنال سنسور به خروجی 4 تا 20 میلیآمپر با ارتباط HART است که بهصورت DIN B Head Mount نصب میشود.
آیا Rosemount 248 با RTD و ترموکوپل کار میکند؟
بله. ورودی یونیورسال آن برای RTD، ترموکوپل، مقاومت و سیگنال mV طراحی شده است.
خروجی Rosemount 248 چیست؟
خروجی اصلی آن 4 تا 20 میلیآمپر دو سیمه است و اطلاعات دیجیتال HART روی این سیگنال قابل دسترسی است.
آیا Rosemount 248 قابلیت تشخیص خرابی سنسور دارد؟
بله. تشخیص مدار باز و اتصال کوتاه سنسور از قابلیتهای این مدل است.
تفاوت Rosemount 248H با یک ترانسمیتر معمولی چیست؟
پسوند H در ساختار محصول به نوع نصب DIN B Head Mount اشاره دارد؛ بنابراین ترانسمیتر برای نصب داخل هد مناسب طراحی شده است.
آیا امکان کالیبراسیون و تطبیق سنسور وجود دارد؟
بله. تطبیق ترانسمیتر با سنسور با استفاده از ثابتهای Callendar-Van Dusen پشتیبانی میشود و میتواند دقت کلی سیستم اندازهگیری را بهبود دهد.
جمعبندی
Rosemount 248 یک ترانسمیتر دما 4 تا 20 میلی آمپر برای کاربردهای تکنقطهای است که با پشتیبانی از ورودیهای متنوع سنسور، ارتباط HART، تشخیص خطای سنسور و طراحی DIN B Head Mount، راهکاری مناسب برای بسیاری از سیستمهای اندازهگیری صنعتی محسوب میشود. ساختار ساده، پایداری یکساله و امکان تطبیق سنسور، این مدل را برای پروژههایی که به یک نقطه اندازهگیری مطمئن و اقتصادی نیاز دارند، مناسب میکند.
