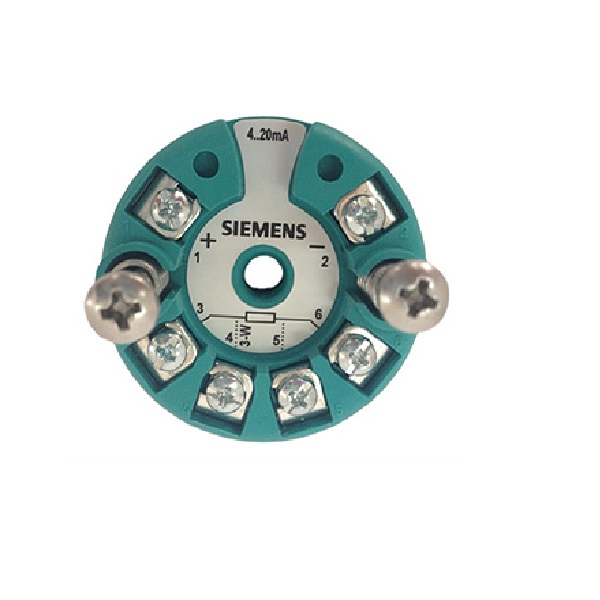

ترانسمیتر دما 7NG3212

ترانسمیتر دما 7NG3212 یکی از مدل‌های ترانسمیتر دمای زیمنس در خانواده SITRANS TH300 است که برای نصب داخل هد اتصال نوع B مطابق DIN 43729 طراحی شده است. این تجهیز با فناوری دو سیمه، خروجی 4 تا 20 میلی‌آمپر و قابلیت ارتباط HART، امکان انتقال سیگنال دما به سیستم‌های کنترل و اتوماسیون صنعتی را فراهم می‌کند.

7NG3212 از ورودی‌های یونیورسال برای سنسورهای مقاومتی RTD و انواع مختلف ترموکوپل پشتیبانی می‌کند. همچنین امکان پیکربندی محدوده اندازه‌گیری، نوع سنسور، مقدار خطای سنسور و پارامترهای مختلف عملکردی وجود دارد. ایزولاسیون الکتریکی نیز در ساختار این ترانسمیتر در نظر گرفته شده است.

این ترانسمیتر دما HART برای کاربردهایی مناسب است که به یک تجهیز جمع‌وجور برای نصب در هد سنسور و انتقال سیگنال استاندارد دما نیاز دارند. بسته به کد سفارش، نسخه‌های دارای حفاظت انفجاری ATEX و FM نیز برای این خانواده ارائه شده‌اند.

افزودن به فهرست علاقه‌مندی

مقایسه

برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.

02140333144 -09900202336

قیمت محصول

محصولات مرتبط

افزودن به فهرست علاقه‌مندی

نمایشگر ترانسمیتر Endress+Hauser TID10

18,000,000 تومان

افزودن به سبد خرید

نمایشگر ترانسمیتر Endress+Hauser TID10 یک نمایشگر پلاگین برای ترانسمیترهای هد مونت اندرس هاوزر است که امکان مشاهده مستقیم مقدار اندازه‌گیری‌شده را در محل نصب تجهیز فراهم می‌کند. این نمایشگر از نوع ماتریسی نقطه‌ای بوده و با رزولوشن 80×32 پیکسل، اطلاعاتی مانند مقدار اندازه‌گیری، واحد، شناسه نقطه اندازه‌گیری (TAG)، کانال، وضعیت ارتباط و پیام‌های هشدار یا خطا را نمایش می‌دهد. TID10 از طریق اتصال مستقیم به ترانسمیتر تغذیه و اطلاعات موردنیاز را از آن دریافت می‌کند و به منبع تغذیه مستقل نیاز ندارد. طراحی پلاگین آن برای استفاده با ترانسمیترهای سازگار Endress+Hauser و نصب در هد اتصال دارای پنجره طراحی شده است. محدوده دمای محیط مجاز نمایشگر از 30- تا 85+ درجه سانتی‌گراد است و درجه حفاظت آن IP20 می‌باشد. وجود کلیدهای DIP در بخش زیرین، امکان تنظیم برخی پارامترهای مرتبط با آدرس‌دهی و پیکربندی را فراهم می‌کند. TID10 به‌خصوص در نقاطی که مشاهده محلی مقدار فرآیند بدون مراجعه به اتاق کنترل اهمیت دارد، یک راهکار کاربردی برای نمایش اطلاعات ترانسمیتر محسوب می‌شود.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT72

45,000,000 تومان

افزودن به سبد خرید

ترانسمیتر دما هدمونت اندرس هاوزر مدل iTEMP TMT72 یک ترانسمیتر دمای صنعتی برای تبدیل سیگنال سنسورهای دما به سیگنال خروجی استاندارد و قابل استفاده در سیستم‌های کنترل و اتوماسیون است. این تجهیز در خانواده iTEMP قرار دارد و برای نصب در هد سنسورهای دما طراحی شده است. TMT72 با پشتیبانی از ورودی‌های متداول اندازه‌گیری دما، امکان استفاده در طیف گسترده‌ای از کاربردهای صنعتی را فراهم می‌کند.

طراحی ترانسمیتر هد مونت TMT72 باعث می‌شود تجهیز مستقیماً در محل نصب سنسور قرار گیرد و سیگنال اندازه‌گیری‌شده پیش از انتقال به سیستم کنترل، پردازش و تبدیل شود. استفاده از ترانسمیتر دما در این ساختار می‌تواند انتقال سیگنال را در مسیرهای صنعتی ساده‌تر و پایدارتر کند.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دمای اندرس هاوزر مدل TMT162

اطلاعات بیشتر

ترانسمیتر دمای اندرس هاوزر مدل TMT162 یک ترانسمیتر فیلدی برای اندازه‌گیری دما در کاربردهای صنعتی و فرآیندی است که با طراحی مقاوم و نمایشگر محلی، امکان مشاهده مقدار اندازه‌گیری‌شده در محل نصب را فراهم می‌کند. نسخه HART این تجهیز از ورودی‌های متنوعی برای سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلی‌ولت پشتیبانی می‌کند و مقدار اندازه‌گیری‌شده را از طریق خروجی 4 تا 20 میلی‌آمپر همراه با ارتباط HART منتقل می‌سازد. TMT162 برای نصب در محیط‌های صنعتی طراحی شده و محفظه فیلدی آن در نسخه‌های مختلف از آلومینیوم یا فولاد ضدزنگ ارائه می‌شود. ایزولاسیون گالوانیکی ورودی و خروجی، تشخیص خطای سنسور، امکان تنظیم دمپینگ دیجیتال و قابلیت استفاده از نمایشگر قابل نصب، از ویژگی‌های مهم این محصول هستند. این ترانسمیتر فیلدی دما برای صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، نیروگاه و سایر فرآیندهای صنعتی که به اندازه‌گیری مطمئن دما نیاز دارند، گزینه‌ای مناسب است. نسخه‌های دارای ارتباط FOUNDATION Fieldbus و PROFIBUS PA نیز برای معماری‌های ارتباطی متفاوت ارائه شده‌اند.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما اندرس هاوزر سری TMT82

35,000,000 تومان

افزودن به سبد خرید

ترانسمیتر دما اندرس هاوزر سری TMT82 یک ترانسمیتر هوشمند و دوکاناله برای اندازه‌گیری دما و انتقال اطلاعات فرآیندی در سیستم‌های کنترل صنعتی است. این تجهیز از دو ورودی یونیورسال برای سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلی‌ولت پشتیبانی می‌کند و در نسخه‌های مختلف به‌صورت هد مونت، فیلد مونت یا نصب روی ریل DIN قابل ارائه است. ارتباط HART 7 امکان انتقال مقدار اندازه‌گیری‌شده، اطلاعات تشخیصی و پارامترهای پیکربندی را در کنار سیگنال استاندارد فراهم می‌کند. TMT82 برای کاربردهای صنعتی با نیاز به دقت، قابلیت تشخیص خطا و انعطاف‌پذیری در انتخاب سنسور طراحی شده است. این مدل در پیکربندی‌های مربوطه قابلیت استفاده در کاربردهای دارای الزامات ایمنی عملکردی تا SIL 2 را نیز دارد. دقت اعلام‌شده برای ورودی Pt100 در محدوده 50- تا 200+ درجه سانتی‌گراد حداکثر 0.1 کلوین است.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما Head Mount 644

28,000,000 تومان

افزودن به سبد خرید

ترانسمیتر دما Head Mount 644 از خانواده Rosemount 644 یک ترانسمیتر دمای صنعتی قابل پیکربندی است که برای نصب در هد اتصال سنسور و تبدیل سیگنال انواع سنسورهای دما به سیگنال استاندارد مورد استفاده قرار می‌گیرد. این تجهیز بسته به نسخه و کد سفارش، از ورودی‌های RTD، ترموکوپل، mV و مقاومت پشتیبانی می‌کند و در نسخه HART با خروجی 4 تا 20 میلی‌آمپر و HART قابل استفاده است.

یکی از قابلیت‌های مهم Rosemount 644 امکان استفاده از یک یا دو سنسور در نسخه‌های مربوطه است. در پیکربندی دو سنسوره، قابلیت‌هایی مانند Hot Backup و Sensor Drift Alert می‌توانند برای افزایش قابلیت اطمینان و تشخیص انحراف سنسورها مورد استفاده قرار گیرند. همچنین امکان تطبیق ترانسمیتر با سنسور با استفاده از ضرایب Callendar-Van Dusen برای کاهش خطای کلی اندازه‌گیری وجود دارد.

این Temperature Transmitter 644 در نسخه‌های مختلف HART، FOUNDATION Fieldbus و PROFIBUS PA عرضه شده و بسته به پیکربندی می‌تواند برای کاربردهای متنوع صنعتی انتخاب شود.

افزودن به فهرست علاقه‌مندی

ترانسمیتر دما ABB TTH300

35,000,000 تومان

افزودن به سبد خرید

ترانسمیتر دما ABB TTH300 یک تجهیز پیشرفته برای دریافت سیگنال سنسورهای دما و انتقال اطلاعات اندازه‌گیری به سیستم کنترل است. این مدل با دو ورودی یونیورسال سنسور، امکان استفاده از انواع سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلی‌ولت را فراهم می‌کند. ساختار دوکاناله TTH300 همچنین امکان استفاده از افزونگی سنسورها و پایش انحراف سنسور را در کاربردهای حساس فراهم می‌سازد.

نسخه HART این تجهیز دارای خروجی 4 تا 20 میلی‌آمپر و قابلیت ارتباط HART 5 و HART 7 است. امکانات تشخیصی، پایش قطع سیم و خوردگی، قابلیت کالیبراسیون سنسور و امکان ثبت برخی رویدادها، TTH300 را برای کاربردهای صنعتی نیازمند قابلیت اطمینان بالا مناسب کرده است.

این ترانسمیتر دو کاناله دما به‌صورت هد مونت طراحی شده و بسته به نسخه سفارش می‌تواند با پروتکل‌های HART، PROFIBUS PA یا FOUNDATION Fieldbus مورد استفاده قرار گیرد.

اطلاعات محصول

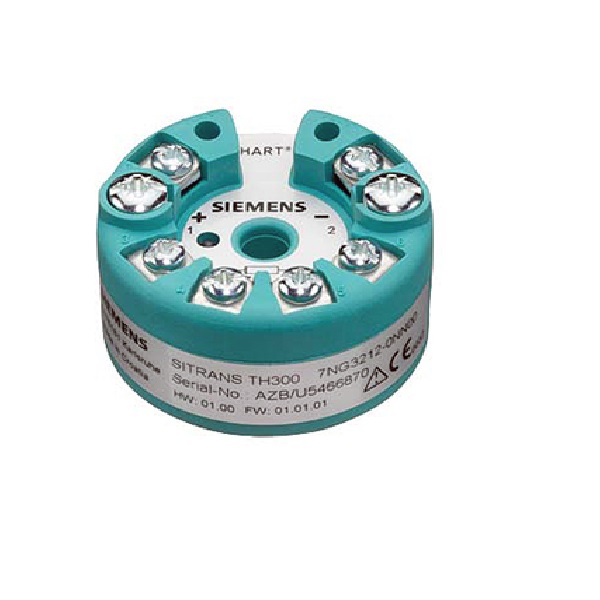

ترانسمیتر دما 7NG3212 با نام SITRANS TH300 از تولیدات siemens یک ترانسمیتر دمای هد مونت از زیمنس است که برای تبدیل سیگنال سنسورهای دما به خروجی استاندارد 4 تا 20 میلی‌آمپر طراحی شده است. این تجهیز در هد اتصال نوع B نصب می‌شود و با فناوری دو سیمه، ارتباط HART و ایزولاسیون الکتریکی، برای استفاده در سیستم‌های اندازه‌گیری و کنترل صنعتی طراحی شده است.

ساختار این محصول باعث می‌شود ترانسمیتر در فاصله نزدیک به سنسور نصب شود و سیگنال اندازه‌گیری‌شده پس از پردازش به سیستم کنترل منتقل گردد. این روش در بسیاری از سیستم‌های ابزار دقیق باعث ساده‌تر شدن ساختار انتقال سیگنال و مناسب‌تر شدن نصب تجهیز در تابلو یا واحد فرآیندی می‌شود.

برای مشاهده سایر تجهیزات مرتبط با این حوزه می‌توانید دسته‌بندی ابزار دقیق را بررسی کنید. همچنین برای تجهیزات تخصصی‌تر مرتبط با اندازه گیری دما می‌توان محصولات مختلف این گروه را با توجه به نوع سنسور و شرایط فرآیندی مقایسه کرد.

معرفی ترانسمیتر دما 7NG3212

ساختار SITRANS TH300

مدل 7NG3212 مربوط به SITRANS TH300 زیمنس است. این محصول برای نصب در connection head نوع B مطابق DIN 43729 طراحی شده و از فناوری دو سیمه استفاده می‌کند.

در نسخه پایه، خروجی تجهیز 4 تا 20 میلی‌آمپر است و ارتباط HART برای پیکربندی و انتقال اطلاعات دیجیتال مورد استفاده قرار می‌گیرد. ایزولاسیون الکتریکی نیز در ساختار ترانسمیتر وجود دارد.

بنابراین ترانسمیتر دما Siemens می‌تواند به‌عنوان واسط بین سنسور دما و سیستم کنترل عمل کند و سیگنال سنسور را به یک خروجی استاندارد صنعتی تبدیل نماید.

فناوری اندازه‌گیری

در ساختار SITRANS TH300، سیگنال دریافت‌شده از سنسور ابتدا به سیگنال دیجیتال تبدیل می‌شود. این سیگنال در بخش پردازش داخلی ترانسمیتر ارزیابی و مطابق مشخصه سنسور اصلاح می‌شود. سپس مقدار پردازش‌شده برای تولید خروجی 4 تا 20 میلی‌آمپر مورد استفاده قرار می‌گیرد.

ارتباط HART نیز روی سیگنال خروجی قرار می‌گیرد و امکان تنظیم و ارتباط دیجیتال با ترانسمیتر را فراهم می‌کند. در مستندات فنی، HART Rev. 5.9 برای SITRANS TH300 ذکر شده است.

این معماری باعث می‌شود ترانسمیتر 4 تا 20 میلی آمپر بتواند ضمن ارائه سیگنال استاندارد برای سیستم کنترل، امکان دسترسی به پارامترهای تجهیز از طریق ارتباط دیجیتال را نیز فراهم کند.

ورودی‌های سنسور در 7NG3212

یکی از ویژگی‌های مهم 7NG3212 پشتیبانی از انواع مختلف سنسورهای دما است. این تجهیز می‌تواند بر اساس کد سفارش و تنظیمات مورد استفاده با سنسورهای RTD و ترموکوپل کار کند.

برای RTD، گزینه‌های اتصال دو سیمه، سه سیمه و چهار سیمه برای Pt100 در مشخصات این مدل ارائه شده است. همچنین انواع مختلف ترموکوپل از جمله B، C، D، E، J، K، L، N، R، S، T و U در گزینه‌های سفارش محصول قرار گرفته‌اند.

به همین دلیل، ترانسمیتر RTD و ترموکوپل 7NG3212 را می‌توان در طیف متنوعی از سیستم‌های اندازه‌گیری دما مورد استفاده قرار داد.

پشتیبانی از Pt100

Pt100 یکی از تنظیمات اصلی این محصول است. تنظیم کارخانه‌ای SITRANS TH300 بر اساس مستندات زیمنس شامل Pt100 مطابق IEC 751 با اتصال سه سیمه و محدوده اندازه‌گیری 0 تا 100 درجه سانتی‌گراد است. البته این تنظیمات کارخانه‌ای بوده و در زمان سفارش می‌توان محدوده و نوع ورودی را متناسب با نیاز کاربرد مشخص کرد.

پشتیبانی از ترموکوپل

برای ترموکوپل، 7NG3212 از انواع مختلفی پشتیبانی می‌کند. در تنظیمات مربوط به ترموکوپل، جبران اتصال سرد نیز در ساختار تجهیز در نظر گرفته شده است و می‌توان بر اساس پیکربندی انتخابی از جبران اتصال سرد داخلی یا گزینه‌های مربوط به جبران خارجی استفاده کرد.

این انعطاف‌پذیری باعث می‌شود یک مدل ترانسمیتر بتواند در کاربردهای متنوع اندازه‌گیری دما مورد استفاده قرار گیرد.

ارتباط HART در ترانسمیتر 7NG3212

یکی از قابلیت‌های مهم SITRANS TH300، ارتباط HART است. در این ساختار، اطلاعات دیجیتال از طریق همان مسیر دو سیمه و روی سیگنال 4 تا 20 میلی‌آمپر منتقل می‌شود.

ارتباط HART برای تنظیم پارامترهای ترانسمیتر، انتخاب نوع سنسور، تنظیم محدوده اندازه‌گیری و دسترسی به اطلاعات تجهیز کاربرد دارد. زیمنس برای این محصول استفاده از HART modem و همچنین HART communicator را برای تنظیمات پیش‌بینی کرده است.

در نتیجه، ترانسمیتر دما HART 7NG3212 علاوه بر ارائه خروجی آنالوگ استاندارد، امکان پیکربندی و ارتباط دیجیتال را نیز فراهم می‌کند.

محدوده و تنظیمات اندازه‌گیری

یکی از مزایای 7NG3212 امکان تنظیم محدوده اندازه‌گیری متناسب با کاربرد است. زیمنس برای سفارش این تجهیز گزینه‌ای برای تعیین محدوده اندازه‌گیری اختصاصی در نظر گرفته است.

همچنین امکان تعریف پارامترهایی مانند شماره نقطه اندازه‌گیری (TAG)، توضیح نقطه اندازه‌گیری و پیام مربوط به نقطه اندازه‌گیری وجود دارد. این قابلیت‌ها به سازمان‌دهی تجهیزات در پروژه‌های بزرگ ابزار دقیق کمک می‌کنند.

مقدار Damping نیز قابل تنظیم است و تنظیم کارخانه‌ای آن در مستندات محصول 0.0 ثانیه اعلام شده است. مقدار جریان خطا نیز در تنظیم کارخانه‌ای 22.8 میلی‌آمپر بوده و گزینه‌ای برای تنظیم جریان خطا روی 3.6 میلی‌آمپر وجود دارد.

مشخصات فنی ترانسمیتر دما 7NG3212

مشخصه	مشخصات
برند	Siemens
خانواده محصول	SITRANS T
مدل	SITRANS TH300
شماره محصول	7NG3212
نوع تجهیز	ترانسمیتر دما
نوع نصب	هد مونت
محل نصب	Connection Head Type B
استاندارد هد	DIN 43729
تکنولوژی سیم‌بندی	دو سیمه
خروجی	4 تا 20 میلی‌آمپر
ارتباط دیجیتال	HART
نسخه HART	Rev. 5.9
ایزولاسیون الکتریکی	دارد
ورودی RTD	دارد
Pt100	2، 3 و 4 سیمه
ورودی ترموکوپل	دارد
انواع ترموکوپل	B، C، D، E، J، K، L، N، R، S، T، U
جبران اتصال سرد ترموکوپل	داخلی / گزینه خارجی طبق پیکربندی
تنظیم محدوده اندازه‌گیری	قابل تنظیم
Damping کارخانه‌ای	0.0 ثانیه
تنظیم کارخانه‌ای	Pt100، اتصال 3 سیمه، 0 تا 100°C
جریان خطای کارخانه‌ای	22.8 mA
جریان خطای قابل انتخاب	3.6 mA
کالیبراسیون/تنظیم	قابل پیکربندی
حفاظت انفجاری	بسته به کد سفارش، ATEX و FM
ایمنی عملکردی	گزینه SIL2 و در برخی کدهای سفارش SIL2/3
نرم‌افزار/ابزار پیکربندی	HART Modem، SIMATIC PDM و ابزارهای سازگار

مشخصات جدول بر اساس مستندات فنی و اطلاعات سفارش رسمی SITRANS TH300 تنظیم شده‌اند. برخی قابلیت‌ها مانند حفاظت انفجاری، SIL و نوع دقیق ورودی به کد سفارش انتخاب‌شده وابسته هستند.

نکته مهم: کد 7NG3212 مربوط به محصول Siemens SITRANS TH300 است و نباید با مدل‌های جدیدتر خانواده SITRANS TH320/TH420 یا محصولات شرکت‌های دیگر یکسان تلقی شود. در زمان خرید، تطبیق کامل کد سفارش با نیاز پروژه اهمیت دارد.

ویژگی‌ها و مزایای ترانسمیتر دما 7NG3212

طراحی فشرده برای نصب داخل هد

یکی از ویژگی‌های اصلی ترانسمیتر دما 7NG3212 طراحی آن برای نصب در داخل Connection Head نوع B مطابق DIN 43729 است. این ساختار باعث می‌شود ترانسمیتر در نزدیکی سنسور قرار بگیرد و سیگنال سنسور در همان نقطه به یک سیگنال استاندارد صنعتی تبدیل شود.

این نوع نصب در سیستم‌های ابزار دقیق که فضای نصب محدود است، مزیت مهمی محسوب می‌شود. همچنین قرارگیری ترانسمیتر در نزدیکی سنسور می‌تواند ساختار سیم‌کشی سیستم را ساده‌تر کند.

خروجی استاندارد 4 تا 20 میلی‌آمپر

7NG3212 از خروجی 4 تا 20 میلی‌آمپر استفاده می‌کند. این سیگنال یکی از رایج‌ترین استانداردهای انتقال اطلاعات در سیستم‌های کنترل صنعتی است و امکان انتقال مقدار دمای اندازه‌گیری‌شده به PLC، DCS یا سایر تجهیزات کنترلی را فراهم می‌کند.

در نتیجه، ترانسمیتر 4 تا 20 میلی آمپر می‌تواند به‌راحتی در بسیاری از حلقه‌های اندازه‌گیری دمای صنعتی مورد استفاده قرار گیرد.

مزیت دیگر این ساختار، امکان ترکیب خروجی آنالوگ با ارتباط HART است؛ بنابراین علاوه بر مقدار اصلی اندازه‌گیری، امکان دسترسی به اطلاعات دیجیتال تجهیز نیز وجود دارد.

ارتباط HART برای پیکربندی و عیب‌یابی

ارتباط HART یکی از قابلیت‌های مهم SITRANS TH300 است. این ارتباط اجازه می‌دهد پارامترهای ترانسمیتر از طریق ابزارهای سازگار تنظیم و بررسی شوند.

پارامترهایی مانند نوع سنسور، محدوده اندازه‌گیری، مشخصات نقطه اندازه‌گیری و برخی تنظیمات خروجی را می‌توان متناسب با پیکربندی تجهیز تنظیم کرد.

استفاده از HART همچنین امکان دسترسی به اطلاعات تشخیصی را فراهم می‌کند. این ویژگی در پروژه‌هایی که عیب‌یابی و نگهداری تجهیزات اهمیت دارد، مزیت قابل توجهی محسوب می‌شود.

انعطاف‌پذیری در انتخاب سنسور

ترانسمیتر RTD و ترموکوپل 7NG3212 می‌تواند با طیف متنوعی از سنسورهای دما مورد استفاده قرار گیرد. پشتیبانی از RTD و ترموکوپل باعث می‌شود انتخاب سنسور بر اساس محدوده دما و شرایط فرآیند انجام شود، بدون اینکه الزاماً ساختار ترانسمیتر تغییر کند.

برای RTD، امکان استفاده از آرایش‌های مختلف اتصال Pt100 وجود دارد. در مورد ترموکوپل نیز انواع مختلفی در مشخصات محصول تعریف شده‌اند.

بنابراین هنگام سفارش باید نوع دقیق سنسور، روش اتصال و محدوده اندازه‌گیری مورد نیاز به‌طور مشخص تعیین شود.

ایزولاسیون الکتریکی

در ساختار SITRANS TH300 ایزولاسیون الکتریکی در نظر گرفته شده است. وجود ایزولاسیون می‌تواند در طراحی سیستم‌های اندازه‌گیری صنعتی اهمیت داشته باشد و به جداسازی مناسب مدار سنسور و مدار خروجی کمک کند.

در پروژه‌هایی که چند تجهیز اندازه‌گیری در کنار یکدیگر کار می‌کنند، بررسی الزامات مربوط به ایزولاسیون و اتصال زمین اهمیت ویژه‌ای دارد.

صنایع ماشین‌سازی و اتوماسیون صنعتی

در ماشین‌آلات صنعتی، تابلوهای کنترل و تجهیزات اتوماسیون صنعتی نیز می‌توان از ترانسمیترهای هد مونت برای تبدیل سیگنال سنسور دما به خروجی استاندارد استفاده کرد.

ابعاد و ساختار مناسب برای نصب داخل هد، 7NG3212 را برای پروژه‌هایی که به یک ترانسمیتر دمای صنعتی فشرده نیاز دارند، قابل استفاده می‌کند.

نتیجه‌گیری تخصصی مقایسه

اگر پروژه به یک ترانسمیتر دمای هد مونت با خروجی 4 تا 20 میلی‌آمپر، ارتباط HART و پشتیبانی از انواع RTD و ترموکوپل نیاز داشته باشد، 7NG3212 از نظر ساختار فنی گزینه‌ای مناسب برای بررسی است.

با این حال، هنگام انتخاب نهایی نباید فقط به نام مدل توجه کرد. نوع سنسور، محدوده دما، نوع ارتباط، تأییدیه‌های مورد نیاز و شرایط نصب باید با مشخصات نسخه سفارش‌شده مطابقت داده شوند.

راهنمای انتخاب ترانسمیتر دما 7NG3212

پیش از انتخاب SITRANS TH300 بهتر است مشخصات زیر تعیین شوند:

نوع سنسور
RTD یا ترموکوپل بودن ورودی
نوع RTD و نحوه سیم‌بندی
نوع دقیق ترموکوپل
محدوده اندازه‌گیری
مقدار خروجی مورد نیاز
نیاز به ارتباط HART
شرایط محیطی محل نصب
نیاز به حفاظت ضدانفجار
نیازهای سیستم کنترل
نوع Connection Head
الزامات کالیبراسیون

در صورتی که سیستم کنترل از ورودی 4 تا 20 میلی‌آمپر استفاده کند و به قابلیت پیکربندی HART نیاز داشته باشد، این مدل می‌تواند انتخاب مناسبی باشد.

در مقابل، اگر پروژه به امکانات خاصی مانند دو ورودی سنسور، افزونگی یا قابلیت‌های پیشرفته‌تر نیاز داشته باشد، بهتر است مدل‌های دیگری که چنین امکاناتی دارند نیز بررسی شوند.

نکته مهم درباره وضعیت مدل 7NG3212

در انتخاب این محصول برای پروژه‌های جدید، وضعیت چرخه عمر محصول باید نیز بررسی شود. کد 7NG3212 مربوط به SITRANS TH300 است و زیمنس برای این محصول وضعیت Phase-out اعلام کرده و نسل‌های جدیدتر خانواده SITRANS TH را نیز ارائه کرده است.

بنابراین برای خرید پروژه‌ای، علاوه بر مشخصات فنی، موجودی، امکان تأمین، خدمات پس از فروش و جایگزین رسمی محصول نیز باید بررسی شود.

نصب و نگهداری ترانسمیتر دما 7NG3212

نکات مهم نصب

نصب صحیح ترانسمیتر دما 7NG3212 تأثیر مستقیمی بر دقت و پایداری سیستم اندازه‌گیری دارد. این تجهیز برای نصب در Connection Head نوع B مطابق DIN 43729 طراحی شده است و هنگام نصب باید فضای کافی داخل هد برای قرارگیری صحیح ترانسمیتر و انجام سیم‌بندی وجود داشته باشد.

پیش از نصب، نوع سنسور، آرایش سیم‌بندی، محدوده اندازه‌گیری و تنظیمات خروجی باید مشخص شوند. همچنین اتصال سیم‌های سنسور و مدار 4 تا 20 میلی‌آمپر باید مطابق ترمینال‌بندی مربوط به نسخه مورد استفاده انجام شود.

در محیط‌های صنعتی، کابل‌کشی باید به‌گونه‌ای انجام شود که کابل سنسور و سیگنال از منابع شدید نویز الکترومغناطیسی تا حد امکان فاصله داشته باشند. کیفیت اتصالات نیز باید به‌صورت دوره‌ای بررسی شود.

سیم‌بندی سنسور RTD

در صورتی که از Pt100 استفاده شود، 7NG3212 امکان اتصال دو سیمه، سه سیمه و چهار سیمه را مطابق پیکربندی مربوطه فراهم می‌کند.

در کاربردهایی که دقت اندازه‌گیری اهمیت بیشتری دارد، نحوه سیم‌بندی باید متناسب با نوع RTD انتخاب شود. به‌خصوص در اتصال‌های دو سیمه، مقاومت کابل می‌تواند روی مقدار اندازه‌گیری‌شده اثر بگذارد؛ بنابراین استفاده از آرایش سیم‌بندی مناسب برای شرایط پروژه اهمیت دارد.

اتصال ترموکوپل

در صورت استفاده از ترموکوپل، نوع ترموکوپل باید دقیقاً در تنظیمات ترانسمیتر انتخاب شود. 7NG3212 از انواع مختلف ترموکوپل پشتیبانی می‌کند و دارای قابلیت جبران اتصال سرد متناسب با پیکربندی انتخابی است.

استفاده از سیم جبران مناسب و رعایت قطبیت ترموکوپل نیز برای جلوگیری از خطای اندازه‌گیری ضروری است.

تنظیم و راه‌اندازی 7NG3212

انتخاب نوع سنسور

یکی از اولین مراحل راه‌اندازی SITRANS TH300، تعیین نوع سنسور متصل به ورودی است. نوع سنسور باید با سنسور واقعی نصب‌شده مطابقت داشته باشد.

به عنوان مثال، اگر سنسور Pt100 سه سیمه استفاده شده است، نوع ورودی و آرایش سیم‌بندی نیز باید مطابق همان سنسور تنظیم شود.

تنظیم محدوده اندازه‌گیری

محدوده اندازه‌گیری باید بر اساس شرایط واقعی فرآیند انتخاب شود. در یک ترانسمیتر دما Siemens، تنظیم درست محدوده باعث می‌شود سیگنال 4 تا 20 میلی‌آمپر به‌صورت صحیح با محدوده دمای مورد نظر متناظر شود.

برای مثال، اگر محدوده تنظیم‌شده 0 تا 100 درجه سانتی‌گراد باشد، مقدار 4 میلی‌آمپر متناظر با ابتدای محدوده و مقدار 20 میلی‌آمپر متناظر با انتهای محدوده خواهد بود.

محدوده واقعی باید متناسب با کاربرد انتخاب شود و نباید صرفاً بر اساس تنظیمات کارخانه مورد استفاده قرار گیرد.

تنظیم Damping

قابلیت Damping برای کنترل نحوه پاسخ خروجی نسبت به تغییرات سریع سیگنال اندازه‌گیری کاربرد دارد. مقدار این پارامتر باید بر اساس رفتار فرآیند انتخاب شود.

در فرآیندهای بسیار ناپایدار ممکن است نیاز به میرایی مناسب وجود داشته باشد، در حالی که در فرآیندهایی که پاسخ سریع اهمیت دارد، استفاده از مقدار بالای Damping می‌تواند پاسخ سیستم را کندتر کند.

کالیبراسیون ترانسمیتر

اهمیت کالیبراسیون

در سیستم‌های دقیق اندازه گیری دما، صحت عملکرد تنها به مشخصات ترانسمیتر وابسته نیست. سنسور، سیم‌بندی، شرایط نصب و تجهیزات مرجع نیز بر نتیجه نهایی اثر می‌گذارند.

به همین دلیل، در کاربردهای حساس بهتر است کل زنجیره اندازه‌گیری به‌صورت دوره‌ای بررسی و در صورت نیاز کالیبره شود.

بررسی خروجی 4 تا 20 میلی‌آمپر

یکی از روش‌های بررسی عملکرد، کنترل خروجی ترانسمیتر در نقاط مختلف محدوده اندازه‌گیری است. مقدار خروجی باید با مقدار دمای مورد انتظار مطابقت داشته باشد.

اگر اختلاف غیرعادی مشاهده شود، ابتدا باید نوع سنسور، سیم‌بندی، تنظیمات محدوده، وضعیت سنسور و تنظیمات ترانسمیتر بررسی شوند.

نگهداری دوره‌ای

اگرچه ترانسمیتر هد مونت زیمنس ساختار نسبتاً فشرده‌ای دارد، نگهداری صحیح آن برای حفظ قابلیت اطمینان سیستم ضروری است.

در سرویس‌های دوره‌ای موارد زیر بهتر است بررسی شوند:

وضعیت ظاهری ترانسمیتر
محکم بودن اتصالات
سلامت کابل‌های سنسور
سلامت Connection Head
وجود رطوبت یا آلودگی
صحت نوع سنسور تنظیم‌شده
محدوده اندازه‌گیری
مقدار خروجی 4 تا 20 میلی‌آمپر
وضعیت ارتباط HART
خطاهای احتمالی تجهیز
صحت مقدار دمای اندازه‌گیری‌شده

در صورت مشاهده نوسان غیرعادی خروجی، نباید بلافاصله ترانسمیتر تعویض شود. ابتدا باید سنسور و سیم‌بندی نیز بررسی شوند، زیرا بسیاری از خطاهای اندازه‌گیری می‌توانند از این بخش‌ها ناشی شوند.

سوالات متداول درباره ترانسمیتر دما 7NG3212

ترانسمیتر 7NG3212 چیست؟

7NG3212 یک کد محصول مربوط به Siemens SITRANS TH300 است. این تجهیز یک ترانسمیتر دمای هد مونت دو سیمه با خروجی 4 تا 20 میلی‌آمپر و ارتباط HART است.

آیا 7NG3212 از Pt100 پشتیبانی می‌کند؟

بله. این مدل از Pt100 پشتیبانی می‌کند و امکان اتصال آن با آرایش‌های دو سیمه، سه سیمه و چهار سیمه وجود دارد.

آیا 7NG3212 برای ترموکوپل مناسب است؟

بله. SITRANS TH300 از انواع مختلف ترموکوپل پشتیبانی می‌کند و می‌توان نوع ترموکوپل را در تنظیمات تجهیز مشخص کرد.

ارتباط HART در 7NG3212 چه کاربردی دارد؟

HART برای پیکربندی، تنظیم پارامترها و دسترسی به اطلاعات تجهیز استفاده می‌شود. این ارتباط در کنار خروجی استاندارد 4 تا 20 میلی‌آمپر قرار می‌گیرد.

آیا 7NG3212 خروجی 4 تا 20 میلی‌آمپر دارد؟

بله. خروجی اصلی این مدل 4 تا 20 میلی‌آمپر است و می‌تواند برای انتقال مقدار دمای اندازه‌گیری‌شده به سیستم کنترل استفاده شود.

آیا 7NG3212 دارای ایزولاسیون الکتریکی است؟

بله. ایزولاسیون الکتریکی در مشخصات این مدل در نظر گرفته شده است و می‌تواند در طراحی سیستم‌های اندازه‌گیری صنعتی اهمیت داشته باشد.

آیا می‌توان 7NG3212 را داخل هد سنسور نصب کرد؟

بله. این مدل برای نصب در Connection Head نوع B مطابق DIN 43729 طراحی شده است و به همین دلیل در دسته ترانسمیترهای هد مونت قرار می‌گیرد.

آیا 7NG3212 هنوز برای پروژه‌های جدید پیشنهاد می‌شود؟

در انتخاب این مدل برای پروژه‌های جدید باید وضعیت چرخه عمر محصول و امکان تأمین آن بررسی شود. 7NG3212 مربوط به نسل SITRANS TH300 است و زیمنس برای این محصول وضعیت Phase-out اعلام کرده است. بنابراین در پروژه‌های جدید، بررسی جایگزین رسمی و وضعیت موجودی اهمیت دارد.

جمع‌بندی

ترانسمیتر دما 7NG3212 یا SITRANS TH300 یک ترانسمیتر دمای هد مونت است که برای تبدیل سیگنال سنسورهای RTD و ترموکوپل به خروجی استاندارد 4 تا 20 میلی‌آمپر طراحی شده است.

پشتیبانی از HART، ایزولاسیون الکتریکی، امکان تنظیم نوع سنسور و محدوده اندازه‌گیری و طراحی مناسب برای نصب داخل Connection Head از ویژگی‌های مهم آن هستند.

با این حال، در پروژه‌های جدید باید وضعیت چرخه عمر این مدل نیز در کنار مشخصات فنی بررسی شود. در صورتی که محصول برای یک سیستم موجود و سازگار با SITRANS TH300 مورد نیاز باشد، تطبیق دقیق کد سفارش اهمیت ویژه‌ای دارد.
