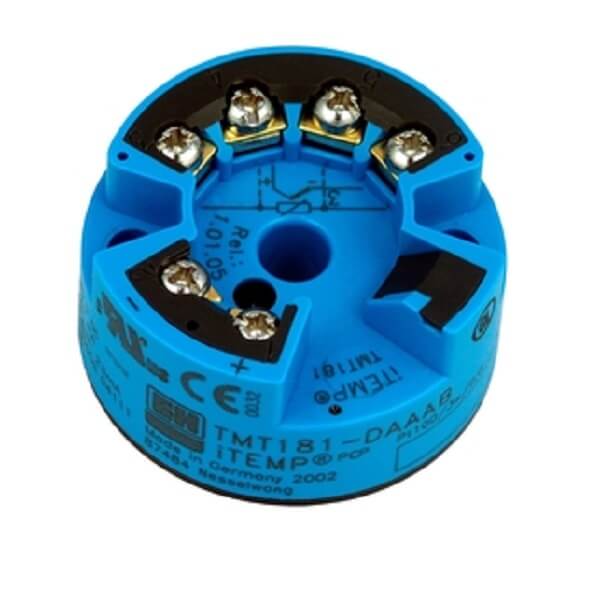

ترانسمیتر دما مدل iTEMP PCP TMT181
ترانسمیتر دما iTEMP PCP TMT181 یک ترانسمیتر هد مونت تککاناله از محصولات Endress+Hauser است که برای تبدیل سیگنال سنسورهای دما به خروجی استاندارد 4 تا 20 میلیآمپر طراحی شده است. این مدل از یک ورودی یونیورسال برای RTD، ترموکوپل، مقاومت و سیگنال میلیولت پشتیبانی میکند و از طریق نرمافزار کامپیوتری قابل تنظیم است. TMT181 برای نصب در هد اتصال فرم B طراحی شده و در نسخههای مشخص امکان استفاده در محیطهای دارای الزامات ضدانفجار را نیز دارد. دقت اندازهگیری برای Pt100 در محدوده 50- تا 200+ درجه سانتیگراد حداکثر 0.2 کلوین اعلام شده است. تغذیه نسخه استاندارد در محدوده 8 تا 35 ولت DC و نسخه Ex در محدوده 8 تا 30 ولت DC قرار دارد. ایزولاسیون گالوانیکی ورودی و خروجی نیز از ویژگیهای مهم این مدل است. این ترانسمیتر دما PCP برای کاربردهایی مناسب است که به یک راهکار ساده و قابل تنظیم برای انتقال سیگنال دمای یک سنسور به سیستم کنترل نیاز دارند.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
22,000,000 تومان
محصولات مرتبط
ترانسمیتر دیجیتال دما WIKA T15.R
ترانسمیتر دیجیتال دما WIKA T15.R یک ترانسمیتر دمای ریلی برای تبدیل سیگنال سنسورهای مقاومتی دما به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل برای سنسورهای Pt100 و Pt1000 با اتصال دو، سه و چهار سیمه طراحی شده و به دلیل نصب روی ریل، گزینهای مناسب برای تابلوهای کنترل و سیستمهای اتوماسیون صنعتی محسوب میشود. قابلیت تنظیم نرمافزاری نوع سنسور، محدوده اندازهگیری، میرایی و رفتار خروجی در شرایط خطا، انعطافپذیری مناسبی برای کاربردهای مختلف ایجاد میکند. T15.R همچنین قابلیت پایش وضعیت سنسور، تشخیص قطعی مدار و بررسی محدوده اندازهگیری را دارد و برای صنایع فرآیندی، ماشینسازی و ساخت تجهیزات صنعتی قابل استفاده است.
ترانسمیتر دما دیجیتال ویکا T15.h برند WIKA
ترانسمیتر دما دیجیتال ویکا T15.H یک ترانسمیتر هد مونت برای تبدیل سیگنال سنسورهای مقاومتی دما به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل برای سنسورهای Pt100 و Pt1000 با اتصال دو، سه یا چهار سیمه طراحی شده و امکان تنظیم نوع سنسور و محدوده اندازهگیری از طریق نرمافزار WIKAsoft-TT را فراهم میکند. دقت بالا، مقاومت مناسب در برابر تأثیرات الکترومغناطیسی، تشخیص قطعی سنسور و پایش محدوده اندازهگیری از ویژگیهای مهم T15.H هستند. این ترانسمیتر برای نصب داخل هد ترمومتر طراحی شده و در صنایع فرآیندی، ماشینسازی و ساخت تجهیزات صنعتی کاربرد دارد.
ترانسمیتر دما اندرس هاوزر مدل TMT82
38,000,000 تومان
ترانسمیتر دما هد مونت WIKA T32.1S
ترانسمیتر دما هد مونت ویکا WIKA T32.1S یک ترانسمیتر دیجیتال پیشرفته برای پردازش سیگنال انواع سنسورهای دما و تبدیل آنها به خروجی استاندارد 4 تا 20 میلیآمپر است. این مدل با پشتیبانی از ارتباط HART® امکان انتقال مقدار اندازهگیری و اطلاعات تشخیصی را فراهم میکند و برای نصب داخل هد ترمومتر طراحی شده است. T32.1S میتواند با سنسورهای مقاومتی (RTD)، ترموکوپلها، سیگنالهای مقاومت و ولتاژ مورد استفاده قرار گیرد. قابلیت تنظیم محدوده اندازهگیری، پایش وضعیت سنسور، تشخیص خطا و امکان پیکربندی از طریق نرمافزار، این ترانسمیتر را برای کاربردهای مختلف فرآیندی و صنعتی مناسب کرده است.
نمایشگر ترانسمیتر Endress+Hauser TID10
18,000,000 تومان
نمایشگر ترانسمیتر Endress+Hauser TID10 یک نمایشگر پلاگین برای ترانسمیترهای هد مونت اندرس هاوزر است که امکان مشاهده مستقیم مقدار اندازهگیریشده را در محل نصب تجهیز فراهم میکند. این نمایشگر از نوع ماتریسی نقطهای بوده و با رزولوشن 80×32 پیکسل، اطلاعاتی مانند مقدار اندازهگیری، واحد، شناسه نقطه اندازهگیری (TAG)، کانال، وضعیت ارتباط و پیامهای هشدار یا خطا را نمایش میدهد. TID10 از طریق اتصال مستقیم به ترانسمیتر تغذیه و اطلاعات موردنیاز را از آن دریافت میکند و به منبع تغذیه مستقل نیاز ندارد. طراحی پلاگین آن برای استفاده با ترانسمیترهای سازگار Endress+Hauser و نصب در هد اتصال دارای پنجره طراحی شده است. محدوده دمای محیط مجاز نمایشگر از 30- تا 85+ درجه سانتیگراد است و درجه حفاظت آن IP20 میباشد. وجود کلیدهای DIP در بخش زیرین، امکان تنظیم برخی پارامترهای مرتبط با آدرسدهی و پیکربندی را فراهم میکند. TID10 بهخصوص در نقاطی که مشاهده محلی مقدار فرآیند بدون مراجعه به اتاق کنترل اهمیت دارد، یک راهکار کاربردی برای نمایش اطلاعات ترانسمیتر محسوب میشود.
ترانسمیتر دمای اندرس هاوزر مدل TMT162
ترانسمیتر دمای اندرس هاوزر مدل TMT162 یک ترانسمیتر فیلدی برای اندازهگیری دما در کاربردهای صنعتی و فرآیندی است که با طراحی مقاوم و نمایشگر محلی، امکان مشاهده مقدار اندازهگیریشده در محل نصب را فراهم میکند. نسخه HART این تجهیز از ورودیهای متنوعی برای سنسورهای RTD، ترموکوپل، مقاومت و سیگنال میلیولت پشتیبانی میکند و مقدار اندازهگیریشده را از طریق خروجی 4 تا 20 میلیآمپر همراه با ارتباط HART منتقل میسازد. TMT162 برای نصب در محیطهای صنعتی طراحی شده و محفظه فیلدی آن در نسخههای مختلف از آلومینیوم یا فولاد ضدزنگ ارائه میشود. ایزولاسیون گالوانیکی ورودی و خروجی، تشخیص خطای سنسور، امکان تنظیم دمپینگ دیجیتال و قابلیت استفاده از نمایشگر قابل نصب، از ویژگیهای مهم این محصول هستند. این ترانسمیتر فیلدی دما برای صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، نیروگاه و سایر فرآیندهای صنعتی که به اندازهگیری مطمئن دما نیاز دارند، گزینهای مناسب است. نسخههای دارای ارتباط FOUNDATION Fieldbus و PROFIBUS PA نیز برای معماریهای ارتباطی متفاوت ارائه شدهاند.
اطلاعات محصول
ترانسمیتر دما iTEMP PCP TMT181 یک تجهیز اندازهگیری تککاناله است که سیگنال سنسور دما را دریافت کرده و پس از پردازش، به خروجی استاندارد 4 تا 20 میلیآمپر تبدیل میکند. این محصول در خانواده قدیمیتر iTEMP PCP قرار دارد و معماری آن برای نصب در هد سنسور و استفاده در سیستمهای اندازهگیری صنعتی طراحی شده است.
برخلاف ترانسمیترهای پیشرفتهتر دارای HART یا پروتکلهای فیلدباس، TMT181 بر سادگی، انعطاف ورودی و تنظیم از طریق رایانه تمرکز دارد. به همین دلیل در نقاطی که یک ترانسمیتر تک کاناله دما با خروجی آنالوگ استاندارد مورد نیاز است، ساختار این مدل میتواند مناسب باشد.
طبق اطلاعات رسمی، TMT181 دارای یک ورودی برای RTD، ترموکوپل، مقاومت و سیگنال mV است، خروجی آن 4 تا 20 میلیآمپر بوده و برای نصب در هد اتصال Form B طراحی شده است.
معرفی ترانسمیتر دما iTEMP PCP TMT181
ساختار و نحوه عملکرد TMT181
وظیفه اصلی ترانسمیتر TMT181 دریافت سیگنال الکتریکی حاصل از سنسور و تبدیل آن به مقدار دمای متناظر است. این تجهیز میتواند سیگنال مقاومت الکتریکی RTD، ولتاژ ترموکوپل یا سایر سیگنالهای ورودی تعریفشده را دریافت کند.
پس از پردازش سیگنال، مقدار دما به خروجی 4 تا 20 میلیآمپر تبدیل میشود. این خروجی سپس میتواند به کارت ورودی آنالوگ PLC، DCS، سیستم کنترل فرآیند یا تجهیزات مانیتورینگ متصل شود.
به این ترتیب، ترانسمیتر دما 4 تا 20 میلی آمپر TMT181 یک سیگنال استاندارد و قابل انتقال را از سنسور دریافت کرده و آن را در اختیار سیستم کنترل قرار میدهد.
ورودی یونیورسال RTD و ترموکوپل
یکی از ویژگیهای مهم TMT181، پشتیبانی از چند نوع ورودی سنسور است. سازنده برای این مدل یک ورودی شامل RTD، ترموکوپل، مقاومت و mV را مشخص کرده است.
بنابراین TMT181 را میتوان در پیکربندیهای مختلف بهعنوان ترانسمیتر RTD یا ترانسمیتر ترموکوپل به کار برد. این انعطافپذیری باعث میشود یک مدل ترانسمیتر برای انواع مختلف نقاط اندازهگیری مورد استفاده قرار گیرد.
قابلیت تنظیم با رایانه
عبارت PCP در نام این محصول به معماری قابل برنامهریزی آن اشاره دارد. TMT181 از طریق رایانه قابل تنظیم است و پارامترهای مرتبط با اندازهگیری و خروجی میتوانند متناسب با کاربرد تنظیم شوند.
این روش برای پروژههایی که تعداد زیادی ترانسمیتر مشابه دارند، میتواند مفید باشد؛ زیرا امکان آمادهسازی تنظیمات تجهیز پیش از نصب یا تغییر پارامترها در زمان راهاندازی وجود دارد.

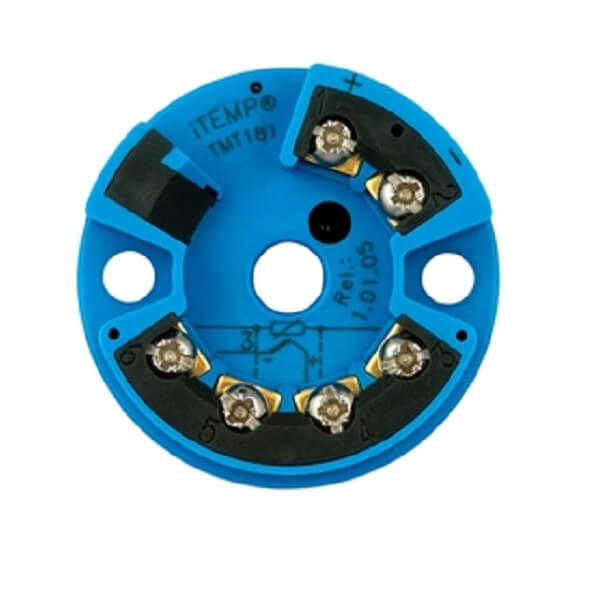

طراحی هد مونت TMT181
نصب در هد اتصال Form B
TMT181 بهعنوان یک ترانسمیتر هد مونت برای نصب در هد اتصال فرم B طراحی شده است. قرارگیری ترانسمیتر در نزدیکی سنسور باعث میشود تبدیل سیگنال در نقطه نزدیک به محل اندازهگیری انجام شود.
در این معماری، به جای انتقال مستقیم سیگنال خام سنسور در مسیر طولانی، سیگنال پس از تبدیل توسط ترانسمیتر به خروجی استاندارد 4 تا 20 میلیآمپر منتقل میشود.
این روش در سیستمهای ابزار دقیق صنعتی میتواند ساختار انتقال سیگنال را سادهتر کند و استفاده از تجهیزات کنترل استاندارد را امکانپذیر سازد. اطلاعات رسمی Endress+Hauser نیز نصب TMT181 در سنسور هد Form B را مشخص کرده است.
مشخصات فنی iTEMP PCP TMT181
| مشخصه | مقدار |
|---|---|
| مدل | iTEMP PCP TMT181 |
| سازنده | Endress+Hauser |
| نوع تجهیز | ترانسمیتر دمای هد مونت |
| تعداد ورودی | 1 |
| نوع ورودی | RTD، TC، Ω، mV |
| خروجی | 4 تا 20 میلیآمپر |
| نوع ارتباط | قابل تنظیم با PC |
| محل نصب | هد اتصال Form B |
| تغذیه نسخه استاندارد | 8 تا 35 ولت DC |
| تغذیه نسخه Ex | 8 تا 30 ولت DC |
| دقت Pt100 | حداکثر 0.2 K در 50- تا 200+ درجه سانتیگراد |
| ایزولاسیون گالوانیکی | دارد |
| نوع تجهیز | تک کاناله |
| کاربرد | اندازهگیری دمای صنعتی |
اعداد فوق مربوط به مشخصات اعلامشده برای خانواده TMT181 هستند. تأییدیههای ضدانفجار و محدودههای دقیق عملکرد باید بر اساس کد سفارش نسخه مورد نظر بررسی شوند.
ویژگیها و مزایای ترانسمیتر دما TMT181
دقت مناسب برای اندازهگیری صنعتی
دقت یکی از پارامترهای مهم در انتخاب ترانسمیتر دمای صنعتی است. برای ورودی Pt100 و در محدوده 50- تا 200+ درجه سانتیگراد، دقت اعلامشده TMT181 حداکثر 0.2 کلوین است.
این مقدار برای بسیاری از کاربردهای عمومی اندازهگیری دما مناسب است، اما دقت نهایی سیستم تنها به ترانسمیتر وابسته نیست. کلاس سنسور، سیمکشی، شرایط محیطی و نحوه نصب نیز باید در محاسبه خطای کل سیستم در نظر گرفته شوند.
ایزولاسیون گالوانیکی
وجود ایزولاسیون گالوانیکی میان ورودی و خروجی یکی از مشخصات مهم TMT181 است. این جداسازی الکتریکی میتواند در طراحی سیستمهای ابزار دقیق که در آن اختلاف پتانسیل یا نویز الکتریکی باید مدیریت شود، اهمیت داشته باشد.
در مستندات فنی خانواده iTEMP نیز برای TMT181 ایزولاسیون ورودی/خروجی مشخص شده است.
خروجی استاندارد 4 تا 20 میلیآمپر
خروجی 4 تا 20 میلیآمپر یکی از متداولترین روشهای انتقال سیگنال در تجهیزات ابزار دقیق است. به همین دلیل TMT181 میتواند در بسیاری از سیستمهای کنترل صنعتی که ورودی آنالوگ دارند مورد استفاده قرار گیرد.
در یک سیستم معمول، مقدار جریان خروجی متناظر با محدوده دمای تنظیمشده خواهد بود و سیستم کنترل میتواند این سیگنال را به مقدار دما تبدیل و نمایش دهد.
ساختار ساده و کاربردی
TMT181 فاقد پیچیدگی پروتکلهای ارتباطی پیشرفتهای مانند HART یا PROFIBUS PA در نسخه PCP است. این موضوع در پروژههایی که فقط به یک سیگنال آنالوگ استاندارد نیاز دارند، میتواند یک مزیت باشد.
در چنین کاربردی، انتخاب یک ترانسمیتر دما PCP ساده میتواند از تحمیل قابلیتهای ارتباطی غیرضروری به سیستم جلوگیری کند.
کاربردهای صنعتی ترانسمیتر دمای اندرس هاوزر
صنایع نفت و گاز
در واحدهای نفت و گاز، اندازهگیری دمای خطوط، تجهیزات، مخازن و سیستمهای حرارتی یکی از وظایف رایج سیستم ابزار دقیق است. TMT181 میتواند در نقاطی که خروجی 4 تا 20 میلیآمپر کافی است، برای تبدیل سیگنال سنسور به خروجی استاندارد استفاده شود.
صنایع پتروشیمی و شیمیایی
در فرآیندهای شیمیایی و پتروشیمی، دما میتواند بر شرایط واکنش و کیفیت محصول اثر مستقیم داشته باشد. استفاده از ترانسمیتر دمای اندرس هاوزر با ورودی قابل تنظیم امکان اتصال انواع سنسورهای مورد استفاده در این صنایع را فراهم میکند.
نیروگاهها
در نیروگاهها، سنجش دمای تجهیزات و سیالات فرآیندی در نقاط متعددی انجام میشود. ساختار هد مونت TMT181 امکان قرارگیری ترانسمیتر در نزدیکی سنسور را فراهم میکند و خروجی آن میتواند به سیستم کنترل منتقل شود.
صنایع تولیدی
در خطوط تولید و ماشینآلات صنعتی نیز سنجش دما برای پایش تجهیزات، فرآیندهای حرارتی و سیالات اهمیت دارد. TMT181 در کاربردهای تککانالهای که خروجی آنالوگ استاندارد کافی است، میتواند راهکاری مناسب باشد.
مقایسه TMT181 با TMT142
| ویژگی | TMT181 | TMT142 |
|---|---|---|
| ساختار | هد مونت | فیلدی |
| تعداد ورودی | 1 | 1 |
| خروجی | 4 تا 20 mA | 4 تا 20 mA + HART، بسته به نسخه |
| نوع ورودی | RTD، TC، Ω، mV | RTD، TC، Ω، mV |
| نصب | Form B Head | Field Mount |
| نمایشگر محلی | ندارد | دارد |
| ارتباط دیجیتال | PCP | HART |
| کاربرد مناسب | نقاط ساده و اقتصادی | کاربردهای فیلدی و نیازمند نمایش محلی |
بنابراین تفاوت TMT181 و TMT142 تنها در نام مدل نیست، بلکه به معماری نصب و امکانات ارتباطی آنها مربوط میشود. اگر یک ترانسمیتر هد مونت ساده با خروجی 4 تا 20 میلیآمپر مورد نیاز باشد، TMT181 گزینهای مناسب است؛ اما برای نصب فیلدی و نیاز به نمایشگر و HART، TMT142 میتواند انتخاب مناسبتری باشد.
برای بررسی محصول مشابه فیلدی میتوانید مشخصات ترانسمیتر دما فیلد Endress+Hauser iTEMP HART TMT142 را نیز بررسی کنید.
راهنمای انتخاب TMT181
هنگام انتخاب Endress+Hauser TMT181 نخست باید نوع سنسور مشخص شود. اگر سنسور RTD مورد استفاده قرار میگیرد، نسخه و تنظیمات متناسب با RTD باید انتخاب شود. برای ترموکوپل نیز باید نوع دقیق سنسور و محدوده مورد نیاز بررسی شود.
مرحله بعد، بررسی نوع خروجی است. اگر سیستم کنترل به یک سیگنال 4 تا 20 میلیآمپر نیاز دارد و ارتباط HART یا فیلدباس مورد نیاز نیست، TMT181 میتواند انتخاب منطقی باشد.
همچنین نوع هد، شرایط محیطی و نیاز به تأییدیههای ضدانفجار باید پیش از سفارش بررسی شوند. سازنده برای TMT181 نسخههایی با تأییدیههایی مانند ATEX، FM، CSA و برخی تأییدیههای دیگر را مستند کرده است، اما تأییدیه دقیق به نسخه سفارش وابسته است.
نصب و نگهداری
نکات نصب
نصب TMT181 باید مطابق نوع هد اتصال Form B و نقشه سیمبندی نسخه مورد استفاده انجام شود. اتصال سنسور باید بر اساس نوع ورودی تنظیمشده انجام گیرد.
در زمان راهاندازی نیز لازم است محدوده اندازهگیری، نوع سنسور و تنظیمات خروجی بررسی شوند تا جریان 4 تا 20 میلیآمپر با محدوده مورد انتظار سیستم کنترل مطابقت داشته باشد.
تنظیم و کالیبراسیون
از آنجا که TMT181 یک تجهیز قابل تنظیم از طریق رایانه است، تنظیمات باید پیش از بهرهبرداری بررسی شوند. در صورت نیاز به کالیبراسیون، مقدار ورودی سنسور با یک مرجع معتبر مقایسه شده و عملکرد خروجی ارزیابی میشود.
در فرآیند عیبیابی نیز بهتر است ابتدا سنسور، سیمکشی و اتصالات بررسی شوند و سپس تنظیمات ترانسمیتر مورد کنترل قرار گیرند.
شرایط تغذیه
نسخه استاندارد TMT181 برای تغذیه 8 تا 35 ولت DC مشخص شده است، در حالی که نسخه Ex محدوده 8 تا 30 ولت DC دارد. بنابراین هنگام جایگزینی یا سفارش تجهیز، باید نوع نسخه و شرایط تغذیه آن با سیستم موجود تطبیق داده شود.
سوالات متداول
ترانسمیتر دما iTEMP PCP TMT181 چیست؟
TMT181 یک ترانسمیتر دمای تککاناله و هد مونت است که سیگنال RTD، ترموکوپل، مقاومت یا mV را دریافت کرده و به خروجی 4 تا 20 میلیآمپر تبدیل میکند.
آیا TMT181 یک ترانسمیتر RTD است؟
بله، TMT181 از RTD پشتیبانی میکند و میتواند برای اندازهگیری با سنسورهایی مانند Pt100 مورد استفاده قرار گیرد.
آیا TMT181 با ترموکوپل کار میکند؟
بله. ورودی TMT181 علاوه بر RTD، از ترموکوپل نیز پشتیبانی میکند. نوع دقیق سنسور باید در زمان تنظیم و پیکربندی مشخص شود.
خروجی TMT181 چیست؟
خروجی آنالوگ TMT181 برابر 4 تا 20 میلیآمپر است و برای انتقال مقدار دما به سیستم کنترل استفاده میشود.
آیا TMT181 از HART پشتیبانی میکند؟
TMT181 در خانواده PCP قرار دارد و نسخه استاندارد آن بهعنوان تجهیز قابل تنظیم با رایانه معرفی شده است. برای کاربردهایی که ارتباط HART لازم است، باید مدل دارای HART مانند TMT142 یا مدل مناسب دیگری از خانواده iTEMP انتخاب شود.
دقت TMT181 چقدر است؟
برای Pt100 در محدوده 50- تا 200+ درجه سانتیگراد، دقت اعلامشده حداکثر 0.2 کلوین است.
TMT181 در کجا نصب میشود؟
این تجهیز برای نصب در هد اتصال Form B طراحی شده و به همین دلیل در گروه ترانسمیترهای هد مونت قرار میگیرد.
تفاوت TMT181 و TMT142 چیست؟
TMT181 یک ترانسمیتر هد مونت قابل برنامهریزی با خروجی 4 تا 20 میلیآمپر است، در حالی که TMT142 یک ترانسمیتر فیلدی با امکانات ارتباطی و نمایش محلی متفاوت است. انتخاب بین آنها باید بر اساس نوع نصب و قابلیتهای مورد نیاز پروژه انجام شود.
جمعبندی
ترانسمیتر دما iTEMP PCP TMT181 یک ترانسمیتر تککاناله و هد مونت است که برای تبدیل سیگنال انواع سنسورهای دما به خروجی استاندارد 4 تا 20 میلیآمپر طراحی شده است. پشتیبانی از RTD، ترموکوپل، مقاومت و mV، قابلیت تنظیم با رایانه، ایزولاسیون گالوانیکی و ساختار Form B از مهمترین ویژگیهای آن هستند.
این مدل برای پروژههایی مناسب است که به یک راهکار ساده و استاندارد برای انتقال سیگنال دما نیاز دارند و ارتباط HART یا فیلدباس برای آنها ضرورت ندارد. در مقابل، برای پروژههایی که به نمایشگر محلی، ارتباط HART یا نصب فیلدی نیاز دارند، مدلهایی مانند TMT142 باید بررسی شوند.
