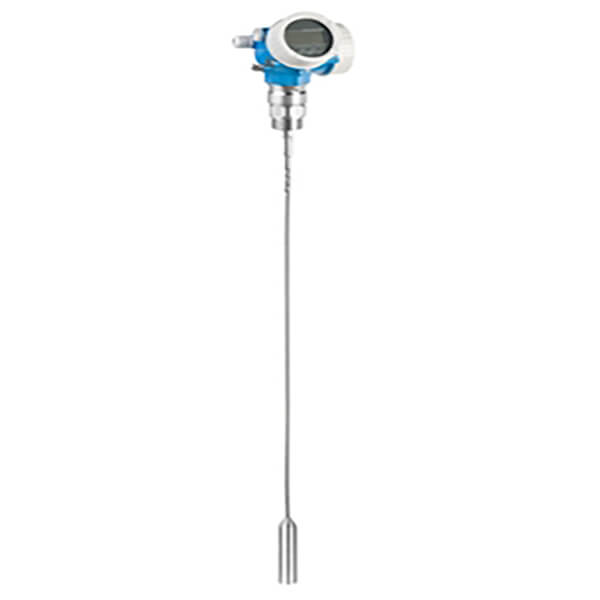

ترانسمیتر سطح اندرس هاوزر Levelflex FMP57

ترانسمیتر سطح اندرس هاوزر مدل Levelflex FMP57 یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری سطح شرکت Endress+Hauser است که با استفاده از فناوری رادار هدایت‌شونده (Guided Wave Radar – GWR)، اندازه‌گیری بسیار دقیق و پایدار سطح مایعات، دوغاب‌ها، سیالات خورنده و همچنین مرز مشترک دو مایع (Interface Measurement) را امکان‌پذیر می‌سازد. این تجهیز برای کاربردهای پیچیده صنعتی طراحی شده و در محیط‌هایی که استفاده از روش‌های متداول اندازه‌گیری با محدودیت مواجه است، عملکردی بسیار دقیق و قابل اعتماد ارائه می‌دهد.

برخلاف ترانسمیترهای راداری غیرتماسی سری Micropilot که امواج را در فضای آزاد منتشر می‌کنند، Levelflex FMP57 امواج مایکروویو را از طریق یک پروب میله‌ای یا کابلی به سمت سطح سیال هدایت می‌کند. این روش باعث می‌شود اندازه‌گیری تحت تأثیر عواملی مانند بخار، کف، تلاطم شدید، تغییرات فشار و دما قرار نگیرد و دقت دستگاه حتی در سخت‌ترین شرایط فرآیندی نیز حفظ شود.

به دلیل این ویژگی‌ها، FMP57 در صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، نیروگاه‌ها، پالایشگاه‌ها، صنایع معدنی، آب و فاضلاب و بسیاری از فرآیندهای حساس به‌عنوان یکی از مطمئن‌ترین تجهیزات اندازه‌گیری سطح شناخته می‌شود.

معرفی Levelflex FMP57

در بسیاری از فرآیندهای صنعتی، تنها اندازه‌گیری سطح مایع کافی نیست و لازم است تغییرات سطح با بالاترین دقت و در هر شرایطی کنترل شود. وجود بخار، کف، همزن، تغییرات فشار، مخازن بلند یا سیالات با خواص فیزیکی متفاوت، استفاده از برخی فناوری‌های اندازه‌گیری را با چالش مواجه می‌کند.

شرکت Endress+Hauser برای پاسخ به این نیاز، سری Levelflex را بر پایه فناوری Time Domain Reflectometry (TDR) توسعه داده است. مدل FMP57 یکی از قدرتمندترین اعضای این خانواده محسوب می‌شود که علاوه بر اندازه‌گیری سطح، قابلیت اندازه‌گیری سطح مشترک دو مایع (Interface Level Measurement) را نیز در بسیاری از کاربردها فراهم می‌کند.

این تجهیز به دلیل دقت بالا، مقاومت در برابر شرایط سخت و نیاز اندک به تعمیر و نگهداری، در پروژه‌های جدید و همچنین ارتقای سیستم‌های اندازه‌گیری قدیمی، انتخابی حرفه‌ای محسوب می‌شود.

فناوری Guided Wave Radar چگونه کار می‌کند؟

فناوری Guided Wave Radar (GWR) یا رادار هدایت‌شونده یکی از دقیق‌ترین روش‌های اندازه‌گیری سطح در صنایع فرآیندی است.

در این فناوری، دستگاه پالس‌های مایکروویو را از طریق یک پروب فلزی (Rod یا Cable Probe) به سمت سطح سیال ارسال می‌کند. هنگامی که موج به سطح ماده یا مرز بین دو مایع با ثابت دی‌الکتریک متفاوت برخورد می‌کند، بخشی از انرژی بازتاب شده و به سمت سنسور بازمی‌گردد.

پردازنده داخلی دستگاه با اندازه‌گیری زمان رفت و برگشت سیگنال، فاصله تا سطح را با دقت بسیار بالا محاسبه می‌کند. از آنجا که امواج در امتداد پروب حرکت می‌کنند، عواملی مانند بخار، کف، تلاطم، گردوغبار، فشار و تغییرات دمایی تأثیر بسیار ناچیزی بر نتیجه اندازه‌گیری دارند.

همین ویژگی باعث شده است که فناوری GWR در بسیاری از کاربردهای حساس، نسبت به روش‌های اولتراسونیک یا حتی رادار غیرتماسی، عملکرد مطمئن‌تری داشته باشد.

ویژگی‌های ترانسمیتر سطح Levelflex FMP57

اندازه‌گیری بسیار دقیق سطح

FMP57 قادر است سطح انواع مایعات را با دقت بسیار بالا اندازه‌گیری کند و اطلاعات قابل اعتمادی را برای سیستم‌های کنترل فرآیند فراهم آورد.

قابلیت اندازه‌گیری Interface

یکی از مهم‌ترین مزایای این مدل، امکان اندازه‌گیری مرز مشترک دو مایع با چگالی یا ثابت دی‌الکتریک متفاوت است. این قابلیت در مخازن جداکننده نفت و آب، واحدهای پالایشگاهی و فرآیندهای شیمیایی اهمیت ویژه‌ای دارد.

عملکرد پایدار در شرایط سخت

وجود بخار، کف، تلاطم، فشار بالا یا تغییرات شدید دما تأثیر بسیار کمی بر عملکرد دستگاه دارد و اندازه‌گیری با پایداری بالا انجام می‌شود.

مناسب برای سیالات خورنده و چسبنده

به دلیل تنوع در جنس پروب و متریال قطعات در تماس با فرآیند، FMP57 برای اندازه‌گیری طیف گسترده‌ای از مواد شیمیایی، اسیدها، بازها و سیالات خورنده مناسب است.

قابلیت اندازه‌گیری حجم

علاوه بر اندازه‌گیری ارتفاع سطح، دستگاه می‌تواند با تعریف مشخصات مخزن، حجم سیال را نیز محاسبه کرده و اطلاعات را به سیستم کنترل ارسال کند.

مناسب برای مخازن تحت فشار

این مدل برای استفاده در مخازن بسته و تحت فشار طراحی شده و در شرایطی که بسیاری از روش‌های دیگر با محدودیت مواجه هستند، عملکرد دقیقی ارائه می‌دهد.

نمایشگر محلی و راه‌اندازی آسان

نمایشگر گرافیکی دستگاه امکان مشاهده مقدار سطح، وضعیت فرآیند، تنظیم پارامترها و عیب‌یابی را به‌سادگی در محل نصب فراهم می‌کند.

سازگاری با سیستم‌های اتوماسیون

Levelflex FMP57 از پروتکل‌های ارتباطی رایج صنعتی پشتیبانی می‌کند و به‌راحتی با PLC، DCS و SCADA یکپارچه می‌شود.

مشخصات فنی ترانسمیتر سطح Endress+Hauser Levelflex FMP57

چرا Levelflex FMP57 انتخاب مناسبی است؟

اگر فرآیند صنعتی شما نیازمند اندازه‌گیری دقیق سطح در شرایطی مانند بخار، کف، فشار بالا، تلاطم یا وجود دو فاز مایع است، Levelflex FMP57 یکی از بهترین گزینه‌های موجود محسوب می‌شود. استفاده از فناوری Guided Wave Radar، دقت بسیار بالا، قابلیت اندازه‌گیری سطح و Interface، مقاومت در برابر شرایط دشوار و سازگاری با انواع سیستم‌های کنترل صنعتی، این تجهیز را به انتخابی مطمئن برای پروژه‌های حساس تبدیل کرده است.

علاوه بر این، کیفیت ساخت بالا، طول عمر زیاد و پشتیبانی از استانداردهای بین‌المللی، باعث شده است که Endress+Hauser Levelflex FMP57 در بسیاری از صنایع به‌عنوان یکی از مراجع اصلی اندازه‌گیری سطح شناخته شود.

مزایای ترانسمیتر سطح Levelflex FMP57 نسبت به سایر فناوری‌های اندازه‌گیری

در صنایع فرآیندی، انتخاب فناوری مناسب برای اندازه‌گیری سطح تأثیر مستقیمی بر دقت کنترل فرآیند، کاهش هزینه‌های نگهداری و افزایش ایمنی دارد. اگرچه روش‌هایی مانند رادار غیرتماسی، اولتراسونیک، فشار هیدرواستاتیک و شناوری همچنان در بسیاری از صنایع مورد استفاده قرار می‌گیرند، اما Levelflex FMP57 با بهره‌گیری از فناوری Guided Wave Radar (GWR) در بسیاری از کاربردهای پیچیده عملکرد دقیق‌تر و پایدارتری ارائه می‌دهد.

به‌ویژه در فرآیندهایی که وجود بخار، کف، تلاطم، فشار بالا یا تغییرات شدید دمایی باعث کاهش دقت سایر روش‌ها می‌شود، FMP57 یکی از بهترین گزینه‌های موجود است.

مقایسه Levelflex FMP57 با رادار غیرتماسی Micropilot

هر دو سری Levelflex و Micropilot از فناوری رادار استفاده می‌کنند، اما نحوه عملکرد آن‌ها متفاوت است.

در سری Micropilot امواج راداری در فضای آزاد منتشر می‌شوند، در حالی که در Levelflex FMP57 امواج از طریق یک پروب فلزی هدایت شده و مستقیماً به سطح سیال می‌رسند.

مزایای FMP57 نسبت به Micropilot

• دقت بسیار بالا در مخازن کوچک و باریک
• عملکرد پایدار در حضور بخار غلیظ
• مناسب برای مخازن دارای کف زیاد
• حساسیت کمتر به تلاطم سطح مایع
• قابلیت اندازه‌گیری Interface
• عملکرد بهتر در مخازن دارای موانع داخلی

البته در مخازن بسیار بزرگ یا کاربردهایی که نصب پروب امکان‌پذیر نیست، استفاده از سری Micropilot انتخاب مناسب‌تری خواهد بود.

مقایسه با سطح‌سنج اولتراسونیک

سطح‌سنج‌های اولتراسونیک از امواج صوتی برای اندازه‌گیری سطح استفاده می‌کنند و در کاربردهای عمومی عملکرد قابل قبولی دارند، اما در شرایط سخت صنعتی محدودیت‌هایی دارند.

برتری‌های FMP57 نسبت به اولتراسونیک

• عدم تأثیرپذیری از بخار
• عملکرد پایدار در فشار بالا
• دقت بیشتر در مخازن بلند
• عدم تأثیر تغییرات دمای محیط
• مناسب برای کف ضخیم
• مناسب برای مایعات با خواص متغیر
• قابلیت اندازه‌گیری Interface

مقایسه با ترانسمیتر فشار هیدرواستاتیک

ترانسمیترهای فشار سطح را بر اساس فشار ستون مایع اندازه‌گیری می‌کنند و به چگالی سیال وابسته هستند.

در مقابل، Levelflex FMP57 فاصله واقعی تا سطح را اندازه‌گیری می‌کند و به تغییرات چگالی وابسته نیست.

مزایای اصلی عبارت‌اند از:

• دقت بیشتر
• عدم نیاز به جبران تغییرات چگالی
• مناسب برای مایعات با خواص متغیر
• امکان اندازه‌گیری Interface
• کاهش نیاز به کالیبراسیون مجدد

کاربردهای تخصصی Levelflex FMP57

صنایع نفت و گاز

در صنایع نفت و گاز، کنترل دقیق سطح مخازن و سپراتورها اهمیت بسیار بالایی دارد.

این تجهیز برای کاربردهای زیر استفاده می‌شود:

• سپراتورهای نفت و آب
• مخازن ذخیره نفت خام
• مخازن سوخت
• مخازن کندانس
• مخازن فرآیندی

صنایع پتروشیمی

در واحدهای پتروشیمی، FMP57 برای اندازه‌گیری دقیق سطح مواد اولیه، حلال‌ها، محصولات میانی و راکتورها مورد استفاده قرار می‌گیرد.

توانایی عملکرد در فشار و دمای بالا، آن را به گزینه‌ای مناسب برای این صنعت تبدیل کرده است.

صنایع شیمیایی

وجود اسیدها، بازها و مواد خورنده نیازمند تجهیزاتی با مقاومت بالا است.

Levelflex FMP57 با انتخاب مناسب جنس پروب و قطعات در تماس با فرآیند، در اندازه‌گیری این مواد عملکرد بسیار مطلوبی دارد.

نیروگاه‌ها

در نیروگاه‌ها، کنترل سطح آب تغذیه بویلر و مخازن کندانس نقش مهمی در عملکرد ایمن تجهیزات دارد.

FMP57 به دلیل دقت بالا و پایداری اندازه‌گیری، در این کاربردها بسیار مورد استفاده قرار می‌گیرد.

صنایع غذایی و دارویی

در صنایع غذایی و دارویی، کنترل دقیق سطح مخازن استیل و جلوگیری از آلودگی محصول اهمیت زیادی دارد.

نسخه‌های بهداشتی این تجهیز برای اندازه‌گیری موادی مانند:

• شیر
• شربت
• روغن خوراکی
• محلول‌های دارویی
• مواد اولیه غذایی

قابل استفاده هستند.

اندازه‌گیری Interface (مرز مشترک دو مایع)

یکی از مهم‌ترین قابلیت‌های Levelflex FMP57، اندازه‌گیری هم‌زمان سطح و مرز بین دو مایع با ثابت دی‌الکتریک متفاوت است.

به عنوان مثال:

• نفت و آب
• حلال و آب
• روغن و آب
• سوخت و آب
• مواد شیمیایی با چگالی متفاوت

این قابلیت در سپراتورها، مخازن ته‌نشینی و واحدهای پالایشگاهی اهمیت بسیار زیادی دارد و موجب افزایش دقت کنترل فرآیند می‌شود.

راهنمای نصب Levelflex FMP57

نصب صحیح دستگاه نقش مهمی در دستیابی به بالاترین دقت اندازه‌گیری دارد.

انتخاب نوع پروب

پروب‌های این دستگاه در دو نوع اصلی عرضه می‌شوند:

• پروب میله‌ای (Rod)
• پروب کابلی (Cable)

انتخاب نوع پروب باید بر اساس ارتفاع مخزن، نوع سیال، شرایط فرآیند و فضای نصب انجام شود.

نصب عمودی

پروب باید تا حد امکان به‌صورت کاملاً عمودی در داخل مخزن قرار گیرد تا از تماس با دیواره یا تجهیزات داخلی جلوگیری شود.

فاصله مناسب از تجهیزات داخلی

وجود تجهیزاتی مانند:

• همزن
• لوله‌ها
• کویل‌های گرمایشی
• نردبان
• صفحات فلزی

در نزدیکی پروب می‌تواند بر کیفیت اندازه‌گیری تأثیر بگذارد. رعایت فاصله مناسب از این تجهیزات توصیه می‌شود.

توجه به طول پروب

طول پروب باید متناسب با ارتفاع واقعی مخزن انتخاب شود تا بیشترین دقت اندازه‌گیری حاصل گردد.

عوامل مؤثر بر دقت اندازه‌گیری

اگرچه FMP57 یکی از دقیق‌ترین تجهیزات اندازه‌گیری سطح محسوب می‌شود، اما برخی عوامل می‌توانند بر عملکرد آن اثر بگذارند.

از جمله:

• انتخاب نامناسب نوع پروب
• نصب غیراصولی
• تماس پروب با دیواره مخزن
• وجود رسوبات ضخیم روی پروب
• انتخاب نادرست پارامترهای فرآیند
• ثابت دی‌الکتریک بسیار پایین برخی سیالات
• تغییرات شدید شرایط فرآیندی بدون تنظیم مجدد دستگاه

تنظیم صحیح پارامترها و انتخاب مناسب نوع پروب، مهم‌ترین عوامل دستیابی به اندازه‌گیری دقیق هستند.

خطاهای رایج در استفاده از FMP57

در اغلب موارد، مشکلات مشاهده‌شده ناشی از شرایط نصب یا تنظیمات هستند.

برخی از رایج‌ترین خطاها عبارت‌اند از:

• انتخاب اشتباه طول پروب
• تماس پروب با تجهیزات داخلی
• وارد کردن نادرست ارتفاع مخزن
• تنظیم اشتباه نقطه صفر (Zero)
• ایجاد رسوب ضخیم روی پروب
• انتخاب نادرست نوع سیال در تنظیمات

بازرسی دوره‌ای و تنظیم صحیح دستگاه معمولاً این مشکلات را برطرف می‌کند.

خروجی‌ها و قابلیت اتصال به سیستم‌های کنترل

Levelflex FMP57 برای استفاده در سیستم‌های مدرن اتوماسیون صنعتی طراحی شده است.

این تجهیز از خروجی‌های زیر پشتیبانی می‌کند:

• 4-20 میلی‌آمپر (4-20 mA)
• HART
• PROFIBUS PA
• FOUNDATION Fieldbus

به کمک این پروتکل‌ها، دستگاه به‌راحتی با تجهیزات زیر یکپارچه می‌شود:

• PLC
• DCS
• SCADA
• RTU
• سیستم‌های مدیریت فرآیند (PMS)

این قابلیت امکان پایش لحظه‌ای سطح، ثبت اطلاعات، مدیریت موجودی، کنترل خودکار فرآیند و ارسال هشدارهای لازم را فراهم می‌کند.

نکات مهم قبل از خرید Levelflex FMP57

برای انتخاب دقیق این تجهیز، بهتر است اطلاعات زیر پیش از ثبت سفارش مشخص باشد:

• نوع سیال
• ثابت دی‌الکتریک ماده
• نیاز یا عدم نیاز به اندازه‌گیری Interface
• ارتفاع مخزن
• فشار و دمای فرآیند
• نوع پروب مورد نیاز (میله‌ای یا کابلی)
• نوع اتصال فرآیندی
• جنس قطعات در تماس با سیال
• پروتکل ارتباطی مورد نیاز
• شرایط نصب و وجود تجهیزات داخلی
• نیاز به گواهی‌های ضدانفجار

ارائه این اطلاعات به کارشناسان فنی، انتخاب صحیح Order Code و مناسب‌ترین نسخه Levelflex FMP57 را امکان‌پذیر کرده و بهترین عملکرد را در فرآیند صنعتی تضمین می‌کند.

چرا Levelflex FMP57 یکی از بهترین ترانسمیترهای سطح GWR است؟

در بسیاری از صنایع، شرایط فرآیندی به گونه‌ای است که فناوری‌های معمول اندازه‌گیری سطح نمی‌توانند دقت یا پایداری لازم را ارائه دهند. وجود بخار، کف، فشار بالا، تلاطم شدید یا تغییرات چگالی، از جمله عواملی هستند که می‌توانند بر عملکرد برخی تجهیزات تأثیر بگذارند.

Levelflex FMP57 با استفاده از فناوری Guided Wave Radar (TDR) این چالش‌ها را برطرف کرده و مزایای زیر را ارائه می‌دهد:

• اندازه‌گیری بسیار دقیق سطح
• اندازه‌گیری هم‌زمان سطح و Interface
• عملکرد پایدار در فشار و دمای بالا
• مناسب برای سیالات خورنده و چسبنده
• دقت بالا در مخازن باریک و مرتفع
• قابلیت اطمینان بالا در فرآیندهای حساس
• هزینه نگهداری پایین
• طول عمر زیاد

به همین دلیل، این تجهیز در بسیاری از پروژه‌های جدید صنعتی به عنوان یکی از گزینه‌های اصلی انتخاب می‌شود.

راهنمای نگهداری ترانسمیتر سطح FMP57

یکی از مزایای اصلی فناوری Guided Wave Radar، نیاز کم به سرویس و نگهداری است. با این حال، رعایت برخی نکات باعث افزایش طول عمر و حفظ دقت دستگاه خواهد شد.

بازبینی دوره‌ای پروب

در فرآیندهایی که احتمال ایجاد رسوب یا چسبیدن مواد به پروب وجود دارد، بهتر است پروب در بازه‌های زمانی مشخص بررسی و در صورت نیاز تمیز شود.

کنترل اتصالات الکتریکی

بازرسی کابل‌ها، ترمینال‌ها و گلندها باعث جلوگیری از بروز اختلال در انتقال سیگنال و افزایش قابلیت اطمینان سیستم می‌شود.

بررسی تنظیمات فرآیندی

در صورت تغییر نوع سیال، شرایط فرآیند یا ارتفاع مخزن، لازم است پارامترهای دستگاه مجدداً بررسی و در صورت نیاز تنظیم شوند.

محافظت از پروب

در هنگام نصب یا انجام عملیات تعمیر و نگهداری باید از خم شدن، ضربه یا آسیب‌دیدگی پروب جلوگیری شود، زیرا این موارد می‌توانند بر دقت اندازه‌گیری تأثیر بگذارند.

استفاده از قطعات اصلی

برای حفظ عملکرد دستگاه، استفاده از قطعات یدکی اصلی Endress+Hauser و انجام سرویس توسط افراد متخصص توصیه می‌شود.

چرا خرید Levelflex FMP57 از کارزان کالا؟

کارزان کالا به‌عنوان تأمین‌کننده تجهیزات ابزار دقیق صنعتی، محصولات اصلی برند Endress+Hauser را همراه با خدمات مشاوره تخصصی ارائه می‌دهد.

مزایای خرید از کارزان کالا عبارت‌اند از:

• تضمین اصالت کالا
• مشاوره تخصصی در انتخاب مدل مناسب
• استعلام قیمت روز
• تأمین تجهیزات اصلی و قطعات یدکی
• ارائه دیتاشیت و مستندات فنی
• ارسال سریع به سراسر کشور
• پشتیبانی فنی قبل و بعد از خرید
• تأمین تجهیزات برای پروژه‌های صنعتی و خطوط تولید

سوالات متداول

Levelflex FMP57 برای چه کاربردهایی مناسب است؟

این مدل برای اندازه‌گیری دقیق سطح مایعات، دوغاب‌ها، مواد خورنده و همچنین اندازه‌گیری Interface در صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاهی، غذایی، دارویی و آب و فاضلاب طراحی شده است.

تفاوت FMP57 با Micropilot چیست؟

سری Micropilot از فناوری رادار غیرتماسی استفاده می‌کند، در حالی که Levelflex FMP57 با فناوری Guided Wave Radar و استفاده از پروب، دقت بالاتری در مخازن کوچک، محیط‌های دارای بخار، کف و کاربردهای Interface ارائه می‌دهد.

آیا این دستگاه می‌تواند مرز بین نفت و آب را اندازه‌گیری کند؟

بله. یکی از مهم‌ترین قابلیت‌های FMP57، اندازه‌گیری هم‌زمان سطح کل مایع و مرز بین دو مایع با ثابت دی‌الکتریک متفاوت، مانند نفت و آب، است.

آیا FMP57 برای مخازن تحت فشار مناسب است؟

بله. این تجهیز برای استفاده در مخازن تحت فشار، دمای بالا و شرایط فرآیندی سخت طراحی شده و عملکردی پایدار و دقیق دارد.

آیا امکان اتصال به PLC و DCS وجود دارد؟

بله. این دستگاه از پروتکل‌های 4-20mA، HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و به‌راحتی با PLC، DCS و SCADA یکپارچه می‌شود.

جمع‌بندی

ترانسمیتر سطح اندرس هاوزر Levelflex FMP57 یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری سطح مبتنی بر فناوری Guided Wave Radar (GWR) است که برای اندازه‌گیری دقیق سطح مایعات و Interface در شرایط صنعتی پیچیده طراحی شده است. دقت بالا، عملکرد پایدار در حضور بخار، کف و فشار، قابلیت اندازه‌گیری مرز بین دو مایع، تنوع پروب‌ها و سازگاری با سیستم‌های اتوماسیون صنعتی، این مدل را به انتخابی ایده‌آل برای صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاهی و سایر فرآیندهای حساس تبدیل کرده است.

اگر به دنبال یک لول ترانسمیتر با دقت بالا، قابلیت اطمینان طولانی‌مدت و هزینه نگهداری پایین هستید، Endress+Hauser Levelflex FMP57 یکی از بهترین گزینه‌های موجود در بازار است.
