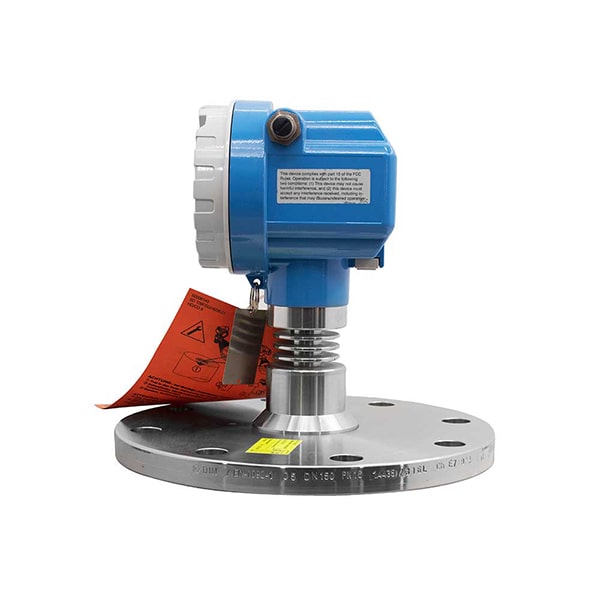

ترانسمیتر سطح راداری اندرس هاوزر FMR245

ترانسمیتر سطح راداری اندرس هاوزر مدل FMR245 که با نام Micropilot M FMR245 شناخته می‌شود، یکی از تجهیزات پیشرفته اندازه‌گیری سطح مایعات در صنایع مختلف است. این دستگاه با استفاده از فناوری رادار غیرتماسی (Non-Contact Radar Level Measurement) و امواج مایکروویو با فرکانس 26 گیگاهرتز، امکان اندازه‌گیری دقیق، پایدار و پیوسته سطح سیالات را بدون تماس مستقیم با ماده فرآیندی فراهم می‌کند.

برخلاف سطح‌سنج‌های اولتراسونیک که عملکرد آن‌ها تحت تأثیر بخار، تغییرات دما یا شرایط محیطی قرار می‌گیرد، ترانسمیتر راداری FMR245 در محیط‌های صنعتی سخت نیز دقت بالای خود را حفظ می‌کند. به همین دلیل این تجهیز یکی از گزینه‌های مناسب برای صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها، صنایع شیمیایی، نیروگاه‌ها، صنایع غذایی، دارویی و آب و فاضلاب محسوب می‌شود.

این مدل از سری Micropilot M با طراحی مقاوم، قابلیت اطمینان بالا و پشتیبانی از پروتکل‌های ارتباطی صنعتی، سال‌ها در پروژه‌های اتوماسیون صنعتی مورد استفاده قرار گرفته است و همچنان در بسیاری از واحدهای صنعتی فعال است.

ترانسمیتر سطح راداری FMR245 چگونه کار می‌کند؟

ترانسمیتر سطح راداری FMR245 بر اساس فناوری FMCW (Frequency Modulated Continuous Wave) یا در برخی نسخه‌ها فناوری Pulse Radar، امواج مایکروویو را از طریق آنتن به سمت سطح سیال ارسال می‌کند.

پس از برخورد موج به سطح مایع، سیگنال بازتابی توسط آنتن دریافت شده و پردازنده داخلی دستگاه با محاسبه زمان یا اختلاف فرکانس بازگشتی، فاصله بین سنسور و سطح ماده را تعیین می‌کند. سپس با توجه به ارتفاع مخزن، مقدار واقعی سطح، حجم یا فضای خالی مخزن محاسبه و از طریق خروجی‌های استاندارد صنعتی به سیستم کنترل ارسال می‌شود.

از آنجا که امواج راداری تحت تأثیر بخار، فشار، تغییرات دما یا چگالی سیال قرار نمی‌گیرند، این فناوری یکی از دقیق‌ترین روش‌های اندازه‌گیری سطح در صنایع فرآیندی به شمار می‌رود.

مزایای استفاده از فناوری رادار در اندازه‌گیری سطح

استفاده از ترانسمیترهای راداری نسبت به بسیاری از روش‌های سنتی مزایای قابل توجهی دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• اندازه‌گیری کاملاً غیرتماسی
• دقت بالا در اندازه‌گیری سطح
• عملکرد پایدار در حضور بخار و گاز
• مناسب برای مخازن تحت فشار
• عدم تأثیرپذیری از تغییرات چگالی سیال
• مقاومت در برابر تغییرات دمایی
• نیاز بسیار کم به تعمیر و نگهداری
• طول عمر بالا
• مناسب برای سیالات خورنده و خطرناک
• قابلیت اتصال به سیستم‌های PLC و DCS

ویژگی‌های ترانسمیتر سطح راداری اندرس هاوزر مدل FMR245

ترانسمیتر Micropilot M FMR245 دارای امکانات متعددی است که آن را به یکی از تجهیزات قابل اعتماد در صنایع مختلف تبدیل کرده است.

اندازه‌گیری غیرتماسی

هیچ بخشی از سنسور وارد سیال نمی‌شود. این ویژگی باعث کاهش استهلاک، حذف مشکلات ناشی از خوردگی و افزایش عمر مفید دستگاه می‌شود.

دقت اندازه‌گیری بالا

FMR245 قادر است سطح مایعات را با دقت بالا اندازه‌گیری کند و حتی تغییرات جزئی سطح را نیز تشخیص دهد.

عملکرد در شرایط سخت صنعتی

وجود بخار، کف، فشار بالا یا تغییرات دمایی تأثیر بسیار کمی بر عملکرد این دستگاه دارد.

مناسب برای مخازن تحت فشار

این مدل برای بسیاری از مخازن فرآیندی و مخازن ذخیره تحت فشار گزینه‌ای مناسب محسوب می‌شود.

قابلیت اندازه‌گیری حجم

علاوه بر اندازه‌گیری سطح، دستگاه می‌تواند حجم مخزن را نیز با استفاده از قابلیت Linearization محاسبه کند.

نمایشگر محلی

نمایشگر داخلی امکان مشاهده مقدار سطح، پارامترها، پیام‌های خطا و انجام تنظیمات را بدون نیاز به تجهیزات جانبی فراهم می‌کند.

پشتیبانی از پروتکل‌های صنعتی

این تجهیز بسته به نسخه انتخابی از خروجی 4-20mA HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و به‌راحتی در سیستم‌های اتوماسیون صنعتی قابل استفاده است.

مشخصات فنی ترانسمیتر سطح راداری Endress+Hauser FMR245

کاربردهای ترانسمیتر سطح راداری FMR245

ترانسمیتر راداری اندرس هاوزر FMR245 در صنایع متعددی مورد استفاده قرار می‌گیرد، از جمله:

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• صنایع شیمیایی
• صنایع غذایی
• صنایع دارویی
• صنایع آب و فاضلاب
• نیروگاه‌ها
• صنایع کاغذ و سلولزی
• صنایع فولاد
• صنایع سیمان
• مخازن ذخیره مواد شیمیایی
• مخازن سوخت
• مخازن اسید
• مخازن حلال‌ها
• مخازن تحت فشار
• مخازن ذخیره آب صنعتی

چرا ترانسمیتر سطح راداری FMR245 انتخاب مناسبی است؟

در بسیاری از فرآیندهای صنعتی، شرایط محیطی به گونه‌ای است که استفاده از سطح‌سنج‌های اولتراسونیک یا تجهیزات تماسی با محدودیت مواجه می‌شود. وجود بخار، فشار بالا، دمای زیاد یا مواد خورنده می‌تواند باعث کاهش دقت تجهیزات معمولی شود.

ترانسمیتر سطح راداری Endress+Hauser FMR245 با بهره‌گیری از فناوری رادار، این محدودیت‌ها را تا حد زیادی برطرف کرده و اندازه‌گیری دقیق و پایدار را حتی در شرایط دشوار صنعتی فراهم می‌کند. به همین دلیل، این مدل سال‌ها به عنوان یکی از تجهیزات قابل اعتماد در صنایع فرآیندی شناخته شده و در پروژه‌های متعدد مورد استفاده قرار گرفته است.

مزایای ترانسمیتر سطح راداری FMR245 نسبت به سایر روش‌های اندازه‌گیری سطح

انتخاب فناوری مناسب برای اندازه‌گیری سطح، تأثیر مستقیمی بر دقت فرآیند، کاهش هزینه‌های نگهداری و افزایش ایمنی تجهیزات دارد. ترانسمیتر سطح راداری Endress+Hauser FMR245 به دلیل بهره‌گیری از فناوری رادار غیرتماسی، در بسیاری از کاربردهای صنعتی عملکرد بهتری نسبت به روش‌های سنتی و حتی برخی فناوری‌های مدرن ارائه می‌دهد.

مقایسه FMR245 با سطح‌سنج اولتراسونیک

سطح‌سنج‌های اولتراسونیک و راداری هر دو از تجهیزات اندازه‌گیری غیرتماسی محسوب می‌شوند، اما تفاوت‌های مهمی میان آن‌ها وجود دارد.

سطح‌سنج‌های اولتراسونیک برای اندازه‌گیری از امواج صوتی استفاده می‌کنند، در حالی که FMR245 از امواج الکترومغناطیسی (مایکروویو) بهره می‌برد. همین موضوع باعث می‌شود که اندازه‌گیری راداری در بسیاری از شرایط محیطی، پایداری و دقت بیشتری داشته باشد.

مزایای FMR245 نسبت به سطح‌سنج اولتراسونیک:

• عملکرد پایدار در محیط‌های دارای بخار
• تأثیرپذیری بسیار کم از تغییرات دمای محیط
• مناسب برای مخازن تحت فشار
• عملکرد بهتر در مخازن دارای گازهای فرآیندی
• دقت بالاتر در بسیاری از کاربردهای صنعتی
• قابلیت اندازه‌گیری در فواصل بیشتر (بسته به نسخه و نوع آنتن)
• حساسیت کمتر نسبت به تغییرات شرایط محیطی

در مقابل، اگر شرایط فرآیندی ساده باشد و ارتفاع مخزن کم باشد، سطح‌سنج‌های اولتراسونیک معمولاً گزینه‌ای اقتصادی‌تر هستند.

مقایسه FMR245 با سطح‌سنج‌های شناوری

شناورهای مکانیکی سال‌ها در صنایع مختلف مورد استفاده قرار گرفته‌اند، اما در مقایسه با ترانسمیترهای راداری محدودیت‌های متعددی دارند.

برتری‌های FMR245 عبارت‌اند از:

• عدم وجود قطعات متحرک
• حذف استهلاک مکانیکی
• عدم گیرکردن شناور
• اندازه‌گیری پیوسته سطح
• قابلیت ارسال اطلاعات به سیستم‌های کنترل
• دقت بسیار بیشتر
• نیاز کمتر به تعمیرات
• طول عمر بالاتر

مقایسه FMR245 با ترانسمیتر فشار هیدرواستاتیک

ترانسمیترهای فشار هیدرواستاتیک برای اندازه‌گیری سطح باید در تماس مستقیم با سیال قرار بگیرند و مقدار فشار ستون مایع را اندازه‌گیری کنند.

در مقابل، FMR245 کاملاً غیرتماسی عمل می‌کند و مزایای زیر را ارائه می‌دهد:

• عدم تماس با مواد خورنده
• عدم تأثیر رسوبات بر عملکرد سنسور
• عدم وابستگی مستقیم به چگالی سیال
• مناسب برای مخازن بزرگ
• کاهش هزینه‌های نگهداری

کاربردهای تخصصی ترانسمیتر سطح راداری FMR245

صنایع نفت و گاز

در پالایشگاه‌ها و واحدهای فرآورش نفت و گاز، اندازه‌گیری دقیق سطح مخازن ذخیره و مخازن فرآیندی از اهمیت بالایی برخوردار است. FMR245 با دقت بالا و عملکرد پایدار در محیط‌های دارای بخار و فشار، یکی از گزینه‌های مناسب برای این کاربردها است.

صنایع پتروشیمی

در واحدهای پتروشیمی، مواد شیمیایی مختلف با خواص متفاوت ذخیره و فرآوری می‌شوند. اندازه‌گیری غیرتماسی این دستگاه باعث می‌شود بدون تماس با سیال، اطلاعات دقیقی از سطح مخزن در اختیار سیستم کنترل قرار گیرد.

صنایع شیمیایی

در بسیاری از فرآیندهای شیمیایی، سیالات خورنده یا سمی وجود دارند. استفاده از FMR245 علاوه بر افزایش ایمنی، موجب کاهش استهلاک تجهیزات نیز می‌شود.

صنایع غذایی

در مخازن نگهداری روغن، شربت، شیر، آب و سایر مواد غذایی، اندازه‌گیری بدون تماس اهمیت زیادی دارد. این ویژگی احتمال آلودگی محصول را کاهش می‌دهد.

صنایع دارویی

در صنایع داروسازی، کنترل دقیق سطح مخازن مواد اولیه و محصولات نهایی اهمیت ویژه‌ای دارد. فناوری رادار با اندازه‌گیری دقیق و پایدار، پاسخگوی نیاز این صنعت است.

آب و فاضلاب

از این تجهیز می‌توان برای اندازه‌گیری سطح مخازن ذخیره آب، مخازن مواد شیمیایی تصفیه و بسیاری از کاربردهای مرتبط با تصفیه‌خانه‌ها استفاده کرد.

راهنمای نصب ترانسمیتر سطح راداری FMR245

عملکرد صحیح تجهیزات راداری تا حد زیادی به محل نصب و شرایط مخزن بستگی دارد. رعایت نکات زیر باعث افزایش دقت اندازه‌گیری خواهد شد.

نصب عمودی

آنتن باید تا حد امکان به صورت عمود بر سطح سیال نصب شود تا امواج مستقیماً به سطح برخورد کرده و بازتاب مناسبی ایجاد کنند.

فاصله مناسب از دیواره مخزن

نصب دستگاه در نزدیکی دیواره ممکن است باعث ایجاد بازتاب‌های ناخواسته شود. توصیه می‌شود فاصله مناسب از دیواره مطابق دستورالعمل سازنده رعایت شود.

دوری از تجهیزات داخلی مخزن

وجود تجهیزاتی مانند:

• همزن
• نردبان
• لوله‌ها
• کویل‌های گرمایشی
• سازه‌های فلزی

می‌تواند موجب ایجاد بازتاب‌های اضافی شود. بهتر است محل نصب به گونه‌ای انتخاب شود که این تجهیزات در مسیر پرتو رادار قرار نگیرند.

انتخاب آنتن مناسب

یکی از مهم‌ترین عوامل در عملکرد صحیح FMR245، انتخاب نوع و اندازه آنتن متناسب با ارتفاع مخزن، نوع سیال و شرایط فرآیند است.

عوامل مؤثر بر دقت اندازه‌گیری

اگرچه فناوری رادار یکی از دقیق‌ترین روش‌های اندازه‌گیری سطح محسوب می‌شود، اما برخی عوامل می‌توانند بر کیفیت اندازه‌گیری تأثیر بگذارند.

از جمله این عوامل می‌توان به موارد زیر اشاره کرد:

• نصب نادرست دستگاه
• وجود موانع در مسیر امواج
• انتخاب نامناسب نوع آنتن
• ثابت دی‌الکتریک (Dielectric Constant) بسیار پایین برخی سیالات
• ایجاد کف بسیار ضخیم روی سطح مایع
• رسوب شدید روی آنتن در برخی فرآیندها
• تنظیم نادرست پارامترهای دستگاه

با انجام تنظیمات اولیه صحیح، استفاده از قابلیت Echo Mapping و انتخاب مناسب محل نصب، می‌توان تأثیر این عوامل را به حداقل رساند.

خطاهای رایج در استفاده از FMR245

در بیشتر موارد، مشکلات مشاهده‌شده ناشی از شرایط نصب یا تنظیمات دستگاه هستند و به خرابی ترانسمیتر مربوط نمی‌شوند.

رایج‌ترین موارد عبارت‌اند از:

• نصب در مرکز همزن
• نصب داخل نازل بسیار بلند
• برخورد پرتو رادار با لوله‌های داخلی مخزن
• وارد کردن اشتباه ارتفاع مخزن
• انتخاب نادرست نقطه مرجع اندازه‌گیری
• کالیبراسیون نامناسب
• انتخاب آنتن نامتناسب با کاربرد

بررسی این موارد معمولاً باعث رفع خطا و بازگشت دستگاه به عملکرد عادی می‌شود.

خروجی‌ها و قابلیت اتصال به سیستم‌های کنترل

یکی از نقاط قوت Micropilot M FMR245، سازگاری با سیستم‌های مختلف اتوماسیون صنعتی است.

این تجهیز بسته به کد سفارش می‌تواند از خروجی‌های زیر پشتیبانی کند:

• 4 تا 20 میلی‌آمپر (4-20 mA)
• HART
• PROFIBUS PA
• FOUNDATION Fieldbus

این قابلیت امکان اتصال آسان به تجهیزات زیر را فراهم می‌کند:

• PLC
• DCS
• SCADA
• RTU
• سیستم‌های مانیتورینگ صنعتی

به این ترتیب، اطلاعات اندازه‌گیری‌شده به‌صورت لحظه‌ای در اختیار اپراتور قرار گرفته و امکان ثبت داده‌ها، صدور هشدار و کنترل خودکار فرآیند فراهم می‌شود.

نکات مهم پیش از خرید ترانسمیتر سطح راداری FMR245

برای انتخاب صحیح این تجهیز، بهتر است پیش از ثبت سفارش اطلاعات زیر مشخص باشد:

• نوع سیال
• ارتفاع مخزن
• قطر مخزن
• فشار کاری
• دمای فرآیند
• نوع اتصال فرآیندی
• جنس مخزن
• وجود بخار یا کف
• نوع خروجی مورد نیاز
• پروتکل ارتباطی مورد استفاده
• الزامات ایمنی و منطقه نصب (در صورت نیاز به نسخه‌های ضدانفجار)

ارائه این اطلاعات به کارشناسان فنی، انتخاب دقیق کد سفارش (Order Code) و تجهیز مناسب را تسهیل می‌کند و از بروز مشکلات در زمان نصب و بهره‌برداری جلوگیری خواهد کرد.

چرا ترانسمیتر سطح راداری FMR245 همچنان انتخاب مناسبی است؟

اگرچه شرکت Endress+Hauser نسل‌های جدیدتری از سری Micropilot را معرفی کرده است، اما مدل FMR245 همچنان در بسیاری از واحدهای صنعتی فعال بوده و به دلیل عملکرد قابل اعتماد، در پروژه‌های توسعه، نوسازی و تأمین قطعات جایگزین مورد توجه قرار دارد.

این مدل برای کاربرانی که قصد حفظ سازگاری با سیستم‌های موجود یا جایگزینی تجهیز مشابه را دارند، گزینه‌ای مناسب محسوب می‌شود. همچنین به دلیل کیفیت ساخت بالا، بسیاری از این تجهیزات پس از سال‌ها بهره‌برداری همچنان عملکرد دقیقی ارائه می‌دهند

راهنمای نگهداری و افزایش عمر ترانسمیتر سطح راداری FMR245

با وجود اینکه ترانسمیترهای راداری نسبت به بسیاری از تجهیزات اندازه‌گیری نیاز کمتری به سرویس دارند، رعایت برخی نکات می‌تواند عملکرد دستگاه را در بلندمدت تضمین کند.

بررسی دوره‌ای آنتن

در فرآیندهایی که احتمال ایجاد رسوب یا تجمع مواد روی آنتن وجود دارد، توصیه می‌شود آنتن به‌صورت دوره‌ای بررسی و در صورت نیاز تمیز شود.

کنترل اتصالات الکتریکی

بازرسی منظم کابل‌ها، ترمینال‌ها و کانکتورها از ایجاد اختلال در ارسال سیگنال جلوگیری می‌کند.

بررسی تنظیمات دستگاه

در صورت تغییر شرایط فرآیند، ارتفاع مخزن یا نوع سیال، لازم است پارامترهای دستگاه مجدداً بررسی و در صورت نیاز اصلاح شوند.

محافظت در برابر ضربه

هرگونه ضربه شدید به آنتن یا بدنه دستگاه ممکن است بر عملکرد آن تأثیر منفی بگذارد. در زمان نصب و تعمیرات باید از وارد شدن ضربه جلوگیری شود.

استفاده از قطعات اصلی

در صورت نیاز به تعمیر یا تعویض قطعات، استفاده از قطعات اصلی و انجام سرویس توسط افراد متخصص، عمر مفید دستگاه را افزایش خواهد داد.

چرا خرید FMR245 از کارزان کالا؟

کارزان کالا با تمرکز بر تأمین تجهیزات ابزار دقیق صنعتی، تلاش می‌کند محصولات اصلی برندهای معتبر جهانی را همراه با خدمات تخصصی در اختیار مشتریان قرار دهد.

مزایای خرید از کارزان کالا عبارت‌اند از:

• تضمین اصالت کالا
• ارائه مشاوره تخصصی پیش از خرید
• استعلام قیمت روز
• تأمین مدل‌ها و کدهای سفارشی
• ارسال سریع به سراسر کشور
• پشتیبانی فنی قبل و بعد از خرید
• ارائه اطلاعات فنی و دیتاشیت محصولات
• تأمین تجهیزات ابزار دقیق برای پروژه‌های صنعتی

سوالات متداول

ترانسمیتر سطح راداری FMR245 برای چه کاربردهایی مناسب است؟

این تجهیز برای اندازه‌گیری پیوسته سطح مایعات در مخازن ذخیره‌سازی و فرآیندی در صنایع نفت، گاز، پتروشیمی، شیمیایی، آب و فاضلاب، غذایی و دارویی مناسب است.

آیا FMR245 با سیال تماس دارد؟

خیر. این دستگاه از فناوری رادار غیرتماسی استفاده می‌کند و هیچ بخشی از سنسور با سیال در تماس نیست.

آیا وجود بخار یا تغییرات دما بر عملکرد دستگاه تأثیر می‌گذارد؟

در مقایسه با سطح‌سنج‌های اولتراسونیک، فناوری رادار مقاومت بسیار بیشتری در برابر بخار، تغییرات دما و فشار دارد و در بسیاری از شرایط صنعتی اندازه‌گیری پایدارتری ارائه می‌دهد.

آیا FMR245 برای مخازن تحت فشار مناسب است؟

بله، این مدل برای بسیاری از مخازن تحت فشار و فرآیندهای صنعتی طراحی شده است؛ البته باید محدوده فشار و دمای مجاز دستگاه با شرایط فرآیند مطابقت داشته باشد.

آیا امکان اتصال به PLC و DCS وجود دارد؟

بله، این تجهیز با توجه به نسخه انتخابی از خروجی‌های 4-20 میلی‌آمپر، HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و به‌راحتی به سیستم‌های کنترل صنعتی متصل می‌شود.

آیا این مدل هنوز تولید می‌شود؟

مدل Micropilot M FMR245 در دسته محصولات قدیمی (Legacy) شرکت Endress+Hauser قرار گرفته و تولید آن متوقف شده است. با این حال، این تجهیز همچنان در بسیاری از صنایع مورد استفاده قرار دارد و برای پروژه‌های نوسازی یا جایگزینی تجهیزات موجود تقاضا دارد. در پروژه‌های جدید، معمولاً مدل‌های جدیدتر سری Micropilot FMR5x/FMR6x پیشنهاد می‌شوند.

جمع‌بندی

ترانسمیتر سطح راداری اندرس هاوزر مدل FMR245 یکی از تجهیزات حرفه‌ای و قابل اعتماد برای اندازه‌گیری پیوسته سطح مایعات در محیط‌های صنعتی است. استفاده از فناوری رادار غیرتماسی، دقت بالا، مقاومت در برابر بخار، فشار و تغییرات دما، نیاز کم به تعمیر و نگهداری و قابلیت اتصال به سیستم‌های اتوماسیون صنعتی، این محصول را به انتخابی مناسب برای صنایع مختلف تبدیل کرده است.

اگرچه این مدل اکنون در رده محصولات Legacy قرار دارد، اما همچنان در بسیاری از واحدهای صنعتی با عملکردی مطمئن در حال بهره‌برداری است و برای جایگزینی تجهیزات مشابه یا توسعه سیستم‌های موجود گزینه‌ای ارزشمند به شمار می‌رود. در صورتی که برای پروژه جدید خود به دنبال فناوری‌های روز Endress+Hauser باشید، کارشناسان کارزان کالا می‌توانند شما را در انتخاب مدل‌های جدید سری Micropilot نیز راهنمایی کنند.
