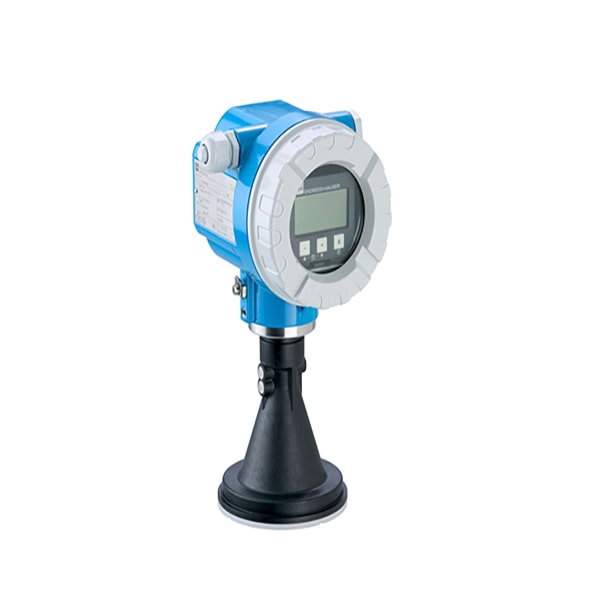

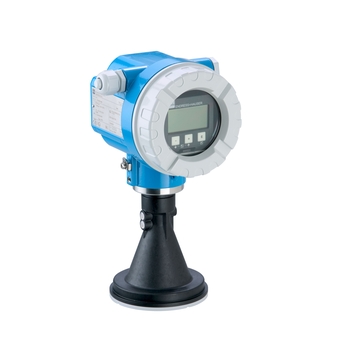

سطح سنج راداری اندرس هاوزر Micropilot FMR244

سطح سنج راداری اندرس هاوزر مدل Micropilot FMR244 یکی از تجهیزات حرفه‌ای اندازه‌گیری سطح مواد جامد فله‌ای (Bulk Solids) است که توسط شرکت معتبر Endress+Hauser طراحی و تولید شده است. این ترانسمیتر با استفاده از فناوری رادار غیرتماسی، امکان اندازه‌گیری پیوسته و دقیق سطح مواد را بدون تماس مستقیم با محصول فراهم می‌کند و در محیط‌های صنعتی با شرایط سخت، عملکردی پایدار و قابل اعتماد ارائه می‌دهد.

مدل FMR244 از سری Micropilot M بوده و به‌طور ویژه برای اندازه‌گیری سطح موادی مانند سیمان، آهک، خاکستر، پودرهای معدنی، غلات، خوراک دام، مواد شیمیایی پودری، کودهای شیمیایی و سایر مواد جامد دانه‌ای طراحی شده است. در بسیاری از صنایع، وجود گردوغبار، ارتفاع زیاد سیلوها و شرایط محیطی دشوار باعث کاهش دقت تجهیزات معمولی می‌شود، اما فناوری راداری این دستگاه امکان اندازه‌گیری دقیق را حتی در چنین شرایطی فراهم می‌کند.

اندازه‌گیری غیرتماسی، دقت بالا، مقاومت در برابر گردوغبار، عدم وجود قطعات متحرک و نیاز بسیار کم به تعمیر و نگهداری، از مهم‌ترین عواملی هستند که باعث شده‌اند Micropilot FMR244 در صنایع سیمان، معدن، فولاد، صنایع غذایی، کشاورزی و صنایع شیمیایی مورد استقبال قرار گیرد.

معرفی Micropilot M FMR244

در بسیاری از کارخانه‌ها، اطلاع دقیق از میزان مواد موجود در سیلوها اهمیت زیادی دارد. مدیریت موجودی، کنترل فرآیند تولید، جلوگیری از سرریز شدن سیلو و برنامه‌ریزی برای تأمین مواد اولیه، همگی به اندازه‌گیری دقیق سطح وابسته هستند.

ترانسمیتر سطح راداری FMR244 با استفاده از امواج مایکروویو، فاصله بین آنتن و سطح مواد را اندازه‌گیری کرده و اطلاعات را به‌صورت پیوسته در اختیار سیستم کنترل قرار می‌دهد. از آنجا که این روش کاملاً غیرتماسی است، مشکلاتی مانند سایش، خوردگی، گیرکردن تجهیزات یا آسیب ناشی از تماس با مواد از بین می‌رود.

این مدل برای سیلوهای کوتاه و متوسط و همچنین مخازن نگهداری مواد جامد، انتخابی مناسب به شمار می‌رود و امکان اتصال آسان به سیستم‌های اتوماسیون صنعتی را نیز فراهم می‌کند.

فناوری اندازه‌گیری راداری چگونه کار می‌کند؟

اساس عملکرد Micropilot FMR244 بر پایه ارسال و دریافت امواج راداری است.

در این روش، آنتن دستگاه امواج مایکروویو را به سمت سطح مواد ارسال می‌کند. پس از برخورد موج به سطح ماده، بخشی از انرژی بازتاب شده و دوباره توسط آنتن دریافت می‌شود.

پردازنده داخلی دستگاه با محاسبه زمان رفت و برگشت یا تحلیل سیگنال بازتابی، فاصله بین سنسور و سطح مواد را تعیین می‌کند. سپس با توجه به ارتفاع سیلو یا مخزن، مقدار واقعی سطح یا حجم مواد محاسبه و از طریق خروجی استاندارد به سیستم کنترل ارسال می‌شود.

از آنجا که امواج راداری برخلاف امواج صوتی تحت تأثیر گردوغبار، تغییرات دمای محیط یا جریان هوا قرار نمی‌گیرند، دقت اندازه‌گیری در شرایط صنعتی بسیار بالا باقی می‌ماند.

چرا فناوری رادار بهترین انتخاب برای اندازه‌گیری مواد جامد است؟

اندازه‌گیری سطح مواد جامد همواره با چالش‌هایی مانند گردوغبار، ایجاد مخروط مواد، ناهمواری سطح، ریزش مواد و ارتعاشات سیلو همراه است.

در چنین شرایطی، فناوری رادار نسبت به بسیاری از روش‌های دیگر مزایای قابل توجهی دارد:

• اندازه‌گیری بدون تماس با مواد
• عملکرد پایدار در محیط‌های پر از گردوغبار
• دقت بالا در سیلوهای مرتفع
• عدم وجود قطعات متحرک
• کاهش هزینه‌های نگهداری
• مقاومت در برابر سایش ناشی از مواد ساینده
• قابلیت اندازه‌گیری پیوسته و لحظه‌ای
• مناسب برای انواع مواد پودری و دانه‌ای

به همین دلیل، امروزه در بسیاری از کارخانه‌های سیمان، فولاد، معادن و صنایع غذایی از ترانسمیترهای راداری برای کنترل موجودی سیلوها استفاده می‌شود.

ویژگی‌های سطح سنج راداری Endress+Hauser FMR244

اندازه‌گیری کاملاً غیرتماسی

سنسور دستگاه هیچ‌گونه تماسی با مواد داخل سیلو ندارد؛ بنابراین در برابر سایش، خوردگی و تجمع مواد مقاوم است و عمر مفید بالایی دارد.

دقت بالا در اندازه‌گیری

FMR244 با بهره‌گیری از فناوری رادار، تغییرات سطح مواد را با دقت مناسب اندازه‌گیری کرده و اطلاعات قابل اعتمادی برای کنترل فرآیند فراهم می‌کند.

عملکرد مناسب در محیط‌های دارای گردوغبار

در صنایع سیمان، آهک، گچ و معادن، وجود گردوغبار می‌تواند عملکرد بسیاری از تجهیزات را مختل کند. فناوری رادار در مقایسه با روش‌های اولتراسونیک، تأثیر بسیار کمتری از گردوغبار می‌پذیرد.

مناسب برای مواد جامد فله‌ای

این مدل برای اندازه‌گیری طیف گسترده‌ای از مواد جامد طراحی شده است، از جمله:

• سیمان
• پودر آهک
• گچ
• خاکستر
• شن و ماسه خشک
• مواد معدنی
• سنگ‌آهن خرد شده
• زغال‌سنگ
• غلات
• ذرت
• گندم
• سویا
• خوراک دام
• کودهای شیمیایی
• پودرهای صنعتی

نمایشگر محلی

نمایشگر دستگاه امکان مشاهده مقدار سطح، تنظیم پارامترها، مشاهده پیام‌های خطا و انجام عیب‌یابی را بدون نیاز به تجهیزات جانبی فراهم می‌کند.

قابلیت محاسبه حجم

دستگاه علاوه بر اندازه‌گیری ارتفاع مواد، امکان محاسبه حجم مواد داخل سیلو را نیز دارد. این قابلیت برای مدیریت موجودی انبار و برنامه‌ریزی تولید بسیار کاربردی است.

اتصال به سیستم‌های کنترل صنعتی

Micropilot FMR244 با پشتیبانی از خروجی‌های صنعتی، به‌راحتی به سیستم‌های PLC، DCS و SCADA متصل می‌شود و امکان مانیتورینگ لحظه‌ای سطح مواد را فراهم می‌کند.

مشخصات فنی سطح سنج راداری اندرس هاوزر FMR244

کاربردهای سطح سنج راداری FMR244

به دلیل طراحی ویژه برای اندازه‌گیری مواد جامد، این تجهیز در صنایع مختلف کاربرد دارد، از جمله:

صنایع سیمان

• سیلوهای سیمان
• سیلوهای کلینکر
• مخازن پودر آهک
• سیلوهای گچ

صنایع معدن

• سنگ‌آهن
• کنسانتره
• زغال‌سنگ
• مواد معدنی پودری
• شن و ماسه خشک

صنایع غذایی

• سیلوهای گندم
• ذرت
• برنج
• آرد
• شکر
• خوراک دام

صنایع شیمیایی

• کودهای شیمیایی
• رزین‌های گرانولی
• مواد پودری
• پلیمرها
• مواد اولیه تولید

صنایع فولاد

• سیلوهای آهک
• پودر زغال
• مواد افزودنی
• مواد نسوز

چرا Micropilot FMR244 انتخاب مناسبی است؟

اگر در واحد صنعتی خود با چالش‌هایی مانند گردوغبار زیاد، سایش تجهیزات، ارتفاع بالای سیلو یا نیاز به اندازه‌گیری پیوسته موجودی مواد مواجه هستید، Micropilot FMR244 می‌تواند راهکاری مطمئن و اقتصادی باشد.

این تجهیز با اندازه‌گیری غیرتماسی، نیاز به تعمیرات را کاهش می‌دهد، دقت اندازه‌گیری را افزایش می‌دهد و امکان مدیریت بهتر موجودی مواد را فراهم می‌کند. کیفیت ساخت بالای Endress+Hauser نیز تضمین می‌کند که دستگاه در شرایط سخت صنعتی عملکردی پایدار و قابل اعتماد داشته باشد.

مزایای سطح سنج راداری Micropilot FMR244 نسبت به سایر روش‌های اندازه‌گیری سطح

در صنایع تولیدی، انتخاب فناوری مناسب برای اندازه‌گیری سطح مواد جامد تأثیر مستقیمی بر کیفیت فرآیند، کاهش توقف خطوط تولید و مدیریت صحیح موجودی دارد. اگرچه روش‌های مختلفی مانند سطح‌سنج‌های اولتراسونیک، لیزری، مکانیکی و خازنی برای این منظور استفاده می‌شوند، اما Micropilot FMR244 به دلیل بهره‌گیری از فناوری رادار، در بسیاری از کاربردها عملکرد دقیق‌تر و پایدار‌تری ارائه می‌دهد.

مقایسه FMR244 با سطح‌سنج اولتراسونیک

سطح‌سنج‌های اولتراسونیک با ارسال امواج صوتی فاصله تا سطح مواد را اندازه‌گیری می‌کنند. این فناوری در بسیاری از کاربردهای ساده عملکرد مناسبی دارد، اما در محیط‌های دارای گردوغبار، تغییرات شدید دما یا جریان هوای قوی، ممکن است دقت اندازه‌گیری کاهش یابد.

در مقابل، Micropilot FMR244 از امواج راداری استفاده می‌کند که نسبت به شرایط محیطی حساسیت بسیار کمتری دارند.

مزایای FMR244 نسبت به سطح‌سنج اولتراسونیک

• عملکرد پایدار در محیط‌های پر از گردوغبار
• عدم تأثیرپذیری از تغییرات دمای محیط
• دقت بیشتر در سیلوهای مرتفع
• قابلیت اندازه‌گیری مواد با سطح نامنظم
• مناسب برای مواد سبک و سنگین
• کاهش خطاهای ناشی از جریان هوا

به همین دلیل، در کارخانه‌های سیمان، معادن و صنایع معدنی، معمولاً استفاده از سطح‌سنج راداری نسبت به اولتراسونیک ترجیح داده می‌شود.

مقایسه با سطح‌سنج لیزری

سطح‌سنج‌های لیزری در برخی کاربردها دقت بسیار بالایی دارند، اما در محیط‌های صنعتی که گردوغبار، بخار یا ذرات معلق زیاد است، عملکرد آن‌ها ممکن است تحت تأثیر قرار گیرد.

مزایای FMR244 نسبت به لیزر:

• عملکرد بهتر در گردوغبار
• هزینه نگهداری کمتر
• عدم نیاز به تمیزکاری مداوم لنز
• مقاومت بیشتر در محیط‌های صنعتی
• قابلیت اطمینان بالاتر در سیلوهای مواد معدنی و سیمان

مقایسه با سطح‌سنج مکانیکی

سطح‌سنج‌های مکانیکی دارای قطعات متحرک هستند و در اثر تماس مداوم با مواد، به‌مرور دچار سایش و استهلاک می‌شوند.

در مقابل، FMR244 هیچ قطعه متحرکی ندارد و مزایای زیر را ارائه می‌دهد:

• عدم سایش مکانیکی
• حذف هزینه تعویض قطعات مصرفی
• کاهش توقف خطوط تولید
• افزایش عمر مفید تجهیز
• اندازه‌گیری پیوسته و دقیق

راهنمای نصب سطح سنج راداری FMR244

نصب صحیح دستگاه یکی از عوامل اصلی دستیابی به اندازه‌گیری دقیق است. رعایت توصیه‌های زیر باعث بهبود عملکرد تجهیز می‌شود.

نصب در مرکز یا محل مناسب سیلو

در بسیاری از سیلوها، بهترین محل نصب نزدیک مرکز سقف است تا پرتو رادار بیشترین دید را نسبت به سطح مواد داشته باشد.

در صورتی که نصب در مرکز امکان‌پذیر نباشد، باید زاویه نصب و محل قرارگیری آنتن به گونه‌ای انتخاب شود که بازتاب مناسبی از سطح مواد دریافت شود.

فاصله از دیواره سیلو

قرار گرفتن آنتن در نزدیکی دیواره ممکن است باعث ایجاد بازتاب‌های ناخواسته شود. رعایت فاصله مناسب از دیواره، دقت اندازه‌گیری را افزایش می‌دهد.

جلوگیری از قرار گرفتن تجهیزات در مسیر پرتو رادار

وجود تجهیزاتی مانند:

• نردبان
• لوله‌ها
• کابل‌ها
• سازه‌های فلزی
• تیرهای نگهدارنده

در مسیر پرتو رادار می‌تواند باعث ایجاد اکوهای اضافی شود. در زمان نصب باید این موضوع مورد توجه قرار گیرد.

انتخاب صحیح نوع آنتن

نوع آنتن باید متناسب با ارتفاع سیلو، نوع مواد، زاویه مخروط مواد و شرایط فرآیند انتخاب شود. انتخاب نادرست آنتن می‌تواند باعث کاهش کیفیت اندازه‌گیری شود.

عوامل مؤثر بر دقت اندازه‌گیری

با وجود دقت بالای فناوری رادار، برخی شرایط می‌توانند بر کیفیت اندازه‌گیری تأثیر بگذارند.

مهم‌ترین این عوامل عبارت‌اند از:

• نصب نامناسب
• انتخاب اشتباه نوع آنتن
• ارتفاع بسیار زیاد سیلو
• زاویه نامناسب پرتو رادار
• ثابت دی‌الکتریک پایین برخی مواد
• وجود تجهیزات فلزی در مسیر پرتو
• رسوب شدید روی آنتن
• تنظیم نادرست پارامترهای دستگاه

استفاده از قابلیت Echo Mapping و تنظیم صحیح پارامترهای دستگاه، بسیاری از این مشکلات را برطرف می‌کند.

قابلیت اتصال به سیستم‌های اتوماسیون صنعتی

ترانسمیتر سطح راداری Micropilot FMR244 برای استفاده در سیستم‌های کنترل مدرن طراحی شده و قابلیت اتصال به انواع تجهیزات اتوماسیون صنعتی را دارد.

خروجی‌های قابل پشتیبانی شامل:

• 4-20 میلی‌آمپر
• HART
• PROFIBUS PA
• FOUNDATION Fieldbus

به کمک این پروتکل‌ها، اطلاعات سطح مواد به‌صورت لحظه‌ای در اختیار سیستم‌های زیر قرار می‌گیرد:

• PLC
• DCS
• SCADA
• RTU
• سیستم‌های مانیتورینگ و مدیریت تولید

این قابلیت امکان ثبت اطلاعات، تحلیل مصرف مواد، مدیریت موجودی و کنترل خودکار فرآیند را فراهم می‌کند.

نکات مهم قبل از خرید Micropilot FMR244

برای انتخاب صحیح این تجهیز، بهتر است اطلاعات زیر پیش از ثبت سفارش مشخص شود:

• نوع ماده جامد
• اندازه ذرات
• چگالی تقریبی ماده
• ارتفاع سیلو
• قطر سیلو
• جنس سیلو
• وجود گردوغبار
• وجود تجهیزات داخلی
• نوع خروجی مورد نیاز
• پروتکل ارتباطی سیستم کنترل
• شرایط دمایی و فشاری فرآیند
• نیاز یا عدم نیاز به تأییدیه‌های ضدانفجار

ارائه این اطلاعات به کارشناسان فنی باعث می‌شود مناسب‌ترین کد سفارش (Order Code) انتخاب شده و دستگاه با حداکثر دقت و کارایی در فرآیند شما به کار گرفته شود.

چرا Micropilot FMR244 هنوز در بسیاری از صنایع استفاده می‌شود؟

اگرچه شرکت Endress+Hauser نسل‌های جدیدتری از سری Micropilot را به بازار عرضه کرده و مدل FMR244 را در گروه محصولات Legacy قرار داده است، اما این تجهیز همچنان در بسیاری از کارخانه‌ها و خطوط تولید در حال بهره‌برداری است.

یکی از دلایل محبوبیت این مدل، عملکرد پایدار، کیفیت ساخت بالا و سازگاری با سیستم‌های کنترلی قدیمی است. بسیاری از واحدهای صنعتی که از سال‌ها قبل از این تجهیز استفاده می‌کنند، برای توسعه یا جایگزینی تجهیزات مشابه، همچنان به دنبال تهیه همین مدل یا قطعات یدکی آن هستند.

همچنین در پروژه‌هایی که نیاز به حفظ هماهنگی با تجهیزات موجود وجود دارد، استفاده از FMR244 می‌تواند از نظر فنی و اقتصادی گزینه‌ای مناسب باشد.

چرا خرید Micropilot FMR244 از کارزان کالا؟

کارزان کالا با تجربه در زمینه تأمین تجهیزات ابزار دقیق، محصولات برندهای معتبر جهانی را همراه با خدمات فنی و مشاوره تخصصی ارائه می‌دهد.

مزایای خرید از کارزان کالا شامل موارد زیر است:

• تضمین اصالت کالا
• ارائه مشاوره تخصصی پیش از خرید
• استعلام قیمت روز
• تأمین مدل‌های اصلی و قطعات یدکی
• ارسال سریع به سراسر کشور
• پشتیبانی فنی قبل و بعد از خرید
• ارائه دیتاشیت و اطلاعات فنی
• تأمین تجهیزات ابزار دقیق برای پروژه‌های صنعتی

سوالات متداول

آیا FMR244 برای اندازه‌گیری مایعات مناسب است؟

این مدل به‌طور خاص برای اندازه‌گیری سطح مواد جامد فله‌ای (Bulk Solids) طراحی شده است. برای اندازه‌گیری سطح مایعات، بسته به نوع کاربرد، مدل‌هایی مانند FMR245 یا نسل جدید Micropilot FMR5x/FMR6x گزینه‌های مناسب‌تری هستند.

آیا وجود گردوغبار بر عملکرد دستگاه تأثیر می‌گذارد؟

فناوری رادار نسبت به روش‌های اولتراسونیک مقاومت بسیار بیشتری در برابر گردوغبار دارد و در بیشتر کاربردهای صنعتی، عملکردی پایدار و دقیق ارائه می‌دهد.

آیا FMR244 با مواد ساینده سازگار است؟

بله. از آنجا که اندازه‌گیری به‌صورت غیرتماسی انجام می‌شود، مواد ساینده با سنسور تماس ندارند و باعث سایش یا کاهش عمر تجهیز نمی‌شوند.

آیا امکان اتصال به PLC وجود دارد؟

بله. این تجهیز با توجه به نسخه انتخابی از خروجی‌های 4-20mA، HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و به‌راحتی به PLC، DCS و SCADA متصل می‌شود.

آیا این مدل هنوز تولید می‌شود؟

خیر. Micropilot FMR244 در حال حاضر در دسته محصولات Legacy شرکت Endress+Hauser قرار دارد و تولید آن متوقف شده است. با این حال، این مدل همچنان در بسیاری از واحدهای صنعتی مورد استفاده قرار می‌گیرد و برای جایگزینی تجهیزات موجود یا تأمین قطعات یدکی، تقاضای قابل توجهی دارد.

جمع‌بندی

سطح سنج راداری اندرس هاوزر Micropilot FMR244 یکی از تجهیزات قابل اعتماد برای اندازه‌گیری پیوسته سطح مواد جامد فله‌ای در صنایع مختلف است. استفاده از فناوری رادار غیرتماسی، دقت بالا، عملکرد پایدار در محیط‌های دارای گردوغبار، مقاومت در برابر سایش و قابلیت اتصال به سیستم‌های اتوماسیون صنعتی، این تجهیز را به گزینه‌ای مناسب برای سیلوهای سیمان، معدن، صنایع غذایی و شیمیایی تبدیل کرده است.

اگرچه این مدل اکنون در گروه محصولات Legacy قرار دارد، اما همچنان به دلیل کیفیت ساخت بالا و عملکرد مطمئن، در بسیاری از صنایع مورد استفاده است. در پروژه‌های جدید نیز می‌توان با بررسی نیاز فرآیند، از مدل‌های جدیدتر سری Micropilot به عنوان جایگزین بهره گرفت.
