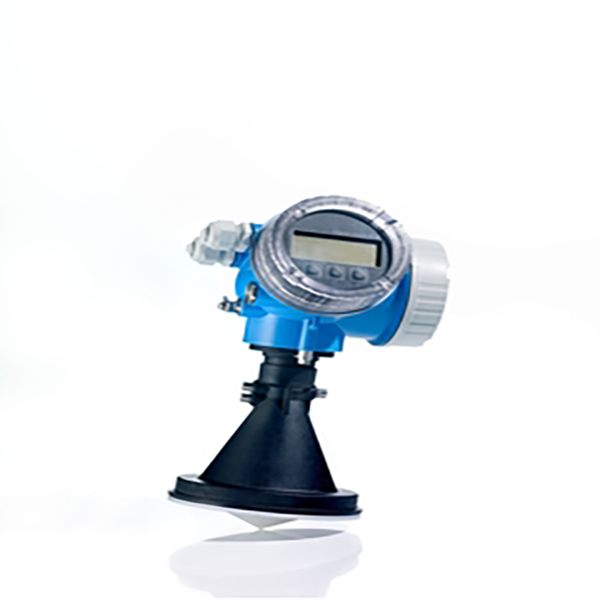

سطح سنج راداری اندرس هاوزر مدل Micropilot FMR50

ترانسمیتر راداری Micropilot FMR50 اندرس هاوزر یک تجهیز دقیق و غیرتماسی برای اندازه‌گیری سطح مایعات، خمیرها و دوغاب‌هاست. این دستگاه با استفاده از فناوری موج راداری (Time-of-Flight) و فرکانس 26 گیگاهرتز، قادر است سطح را تا فاصله 30 متری با دقت ±2 میلی‌متر اندازه‌گیری کند. طراحی ساده، عملکرد پایدار در برابر بخار، دمای متغیر و گازهای فرآیندی، این ترانسمیتر را به گزینه‌ای قابل اعتماد برای کاربردهای عمومی در مخازن ذخیره و فرایندهای صنعتی تبدیل کرده است.

• اندازه‌گیری راداری
• براساس زمان پرواز (Time-of-Flight)
• مدل Micropilot FMR50
• مدل پایه برای اندازه‌گیری سطح مایعات

مشخصات فنی ترانسمیتر راداری Micropilot FMR50

**اصل اندازه‌گیری

• رادار سطح‌سنجی (Level Radar)

**ویژگی‌ها / کاربرد

مناسب برای اندازه‌گیری سطح مایعات، خمیرها و دوغاب‌ها در کاربردهای پایه. اندازه‌گیری بدون تماس و بدون تأثیرپذیری از تغییر نوع ماده، نوسانات دمایی، بخارات یا پوشش‌های گازی.
مجهز به آنتن شیپوری کپسوله‌شده از جنس PVDF یا با پوشش PP.

**قابلیت‌های ویژه

• فناوری Heartbeat برای پایش مستمر و آسان
• سطح ایمنی SIL 2 بر اساس استاندارد IEC 61508
• راه‌اندازی، بهره‌برداری و نگهداری از طریق اپلیکیشن SmartBlue و اتصال بلوتوث
• الگوریتم Multi-Echo Tracking برای افزایش ایمنی و اطمینان در شرایط سخت
• سیستم HistoROM برای مدیریت آسان داده‌ها
• دارای تگ RFID جهت شناسایی سریع تجهیز

**تغذیه / ارتباطات

• دو سیمه: HART / PROFIBUS PA / FOUNDATION Fieldbus
• چهار سیمه: HART
• ارتباط بی‌سیم بلوتوث و اپلیکیشن (به‌صورت اختیاری)

**فرکانس کاری
باند K (حدود 26 گیگاهرتز)

**دقت اندازه‌گیری
±2 میلی‌متر

**دمای محیط
°C 40- تا °C 80+
(°F 40- تا °F 176+)

**دمای فرایند
°C 40- تا °C 130+
(°F 40- تا °F 266+)

**فشار فرایند / فشار بیشینه مجاز
از خلأ تا 3 بار (معادل 43.5 psi)

**قطعات در تماس با سیال
PVDF، وایتون (Viton)، پلی‌پروپیلن (PP)، PBT

**اتصال فرایندی

• رزوه‌ای: G1 1/2، MNPT 1 1/2
• فلنجی: UNI DN80 تا DN150 (3 تا 6 اینچ)

**حداکثر فاصله اندازه‌گیری

• حالت استاندارد: 30 متر
• با دینامیک پیشرفته: تا 40 متر

**روش‌های ارتباطی

• جریان 4 تا 20 میلی‌آمپر (HART)
• PROFIBUS PA
• FOUNDATION Fieldbus
• بلوتوث (اختیاری)

**گواهینامه‌ها / تأییدیه‌ها
ATEX، FM، CSA C/US، IECEx، JPN Ex، INMETRO، NEPSI، KC، EAC، UK Ex

**تأییدیه‌های ایمنی

• حفاظت در برابر سرریز (WHG)
• سطح ایمنی SIL

**گزینه‌های قابل انتخاب

• نمایشگر
• پارامترسازی سفارشی
• بدون آلودگی سیلیکونی (PWIS free)
• کنترل و نظارت از راه دور از طریق بلوتوث و اپلیکیشن SmartBlue

**محدودیت‌های کاربردی

• محیط‌های دارای گاز آمونیاکی: استفاده از FMR54 در لوله آرام‌کننده (Stilling well)
• تشکیل رسوب شدید: FMR54 با سیستم پاک‌سازی هوا (Air purge)
• دی‌الکتریک پایین (DK پایین): مدل FMR51 توصیه می‌شود
• مقاومت فقط در برابر PTFE: استفاده از مدل FMR52
• کاربردهای دارای دقت قانونی (Custody transfer): مدل‌های FMR5xx

زمینه کاربرد

Micropilot FMR50 انتخابی ایده‌آل برای کاربردهای ساده در مخازن ذخیره و حوضچه‌ها و همچنین فرآیندهای عمومی صنعتی است. این رادار فضای آزاد برای اندازه‌گیری مداوم و غیرتماسی سطح مایعات، خمیرها و دوغاب‌ها استفاده می‌شود. تغییر نوع ماده، نوسانات دما، پوشش‌های گازی یا بخارها تأثیری بر دقت اندازه‌گیری آن ندارند. امکان دسترسی از راه دور از طریق اپلیکیشن SmartBlue و ماژول بلوتوث وجود دارد.

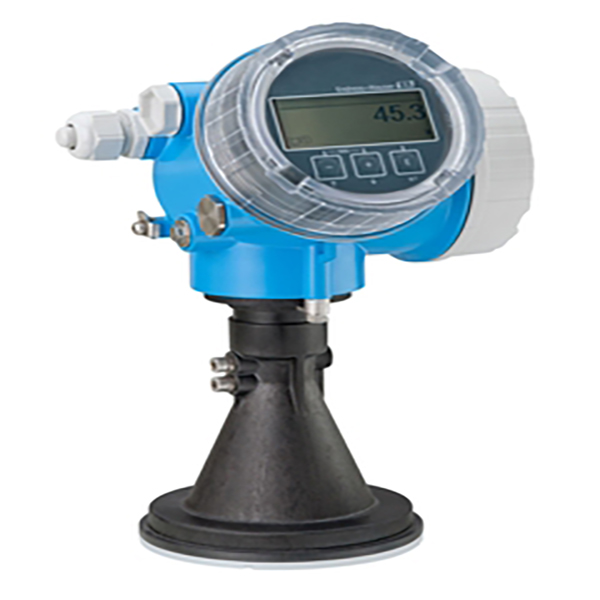

• آنتن شیپوری از جنس PVDF کپسوله‌شده یا با پوشش PP
• اتصال به فرآیند: رزوه‌ای، پایه نصب یا فلنج کشویی
• دمای کاری: از °C 40- تا °C 130+
• فشار کاری: از 1- تا 3+ بار
• حداکثر برد اندازه‌گیری: 30 متر (با دقت بالاتر تا 40 متر)
• دقت اندازه‌گیری: ±2 میلی‌متر
• فرکانس کاری: باند K، معادل 26 گیگاهرتز
• دارای گواهی‌های بین‌المللی حفاظت در برابر انفجار، پیشگیری از سرریز WHG، ایمنی عملکرد SIL و پروتکل خطی‌سازی 5 نقطه‌ای

مزایا

• اندازه‌گیری قابل اعتماد و غیرتماسی حتی در شرایط متغیر فرآیندی و نوع ماده
• بهره‌مندی از فناوری مدیریت داده HistoROM برای راه‌اندازی سریع، نگهداری آسان و عیب‌یابی دقیق
• بالاترین سطح اطمینان حتی در حضور موانع داخل مخزن با استفاده از الگوریتم پیشرفته Multi-Echo Tracking
• سخت‌افزار و نرم‌افزار طراحی‌شده مطابق استاندارد IEC 61508 تا سطح SIL3 (در صورت استفاده از افزونگی همگن)
• فناوری Heartbeat برای بهره‌برداری ایمن و مقرون‌به‌صرفه در کل چرخه عمر تجهیز
• یکپارچه‌سازی آسان با سیستم‌های کنترل یا مدیریت دارایی و کاربری ساده با منوهای راهنما (در محل یا از طریق سیستم کنترل)
• ساده‌ترین روش تست عملکرد (Proof Test) در دنیا برای الزامات SIL و WHG که باعث صرفه‌جویی در زمان و هزینه می‌شود

جمع‌بندی

Micropilot FMR50 یک سطح‌سنج راداری ساده، دقیق و قابل اطمینان است که برای کاربردهای عمومی در مخازن مایعات، دوغاب‌ها و مواد نیمه‌جامد طراحی شده است. این تجهیز با فناوری Time-of-Flight و عملکرد غیرتماسی، اندازه‌گیری را تحت شرایط متغیر محیطی و فرآیندی با دقت بالا انجام می‌دهد. استفاده از آنتن کپسوله‌شده، ساختار مقاوم و سازگاری با سیستم‌های HART، PROFIBUS و Fieldbus از ویژگی‌های مهم این رادار است. Micropilot FMR50 با وجود ساختار پایه، دارای عملکرد هوشمند، قابلیت اتصال بلوتوث و تاییدیه‌های بین‌المللی ایمنی است.
