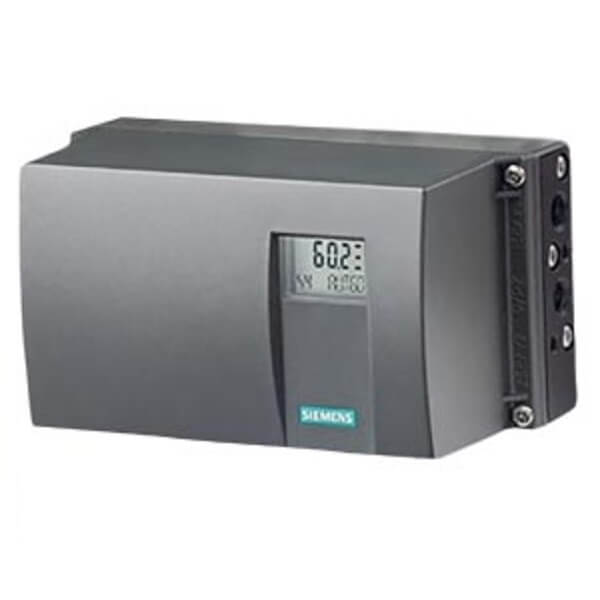

پوزیشنر زیمنس مدل 6DR5210
پوزیشنر زیمنس 6DR5210 از خانواده SIPART PS2، یک پوزیشنر الکتروپنوماتیکی هوشمند با اتصال 4 سیمه، سیگنال 4–20 mA و ارتباط HART است که برای اکچویتورهای پنوماتیکی Single-Acting از نوع Linear و Part-Turn طراحی شده است. این مدل بسته به کد کامل MLFB می‌تواند با پیکربندی‌ها و اتصالات مختلف عرضه شود. برای انتخاب دقیق، بررسی کد کامل تجهیز، نوع اکچویتور، حفاظت Ex و اتصالات ضروری است. برای استعلام و خرید پوزیشنر زیمنس 6DR5210 از کارزان کالا، کد کامل محصول را بررسی کنید.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
قیمت محصول
محصولات مرتبط
ماژول فیدبک SIA زیمنس مدل 6DR4004-8G/C7345-1A430-D15/C73451A430D15
55,000,000 تومان
ماژول فیدبک SIA زیمنس مدل C73451A430D15 به ماژول SIA یا Slot Initiator Alarm Module در پوزیشنرهای SIPART PS2 مربوط است و برای اعلام خطای کلی و دو وضعیت Limit موقعیتی L1 و L2 مورد استفاده قرار می‌گیرد. این ماژول دارای سه خروجی دیجیتال است و با استفاده از Slot Initiatorها وضعیت موقعیتی شیر را تشخیص می‌دهد. توجه داشته باشید که کد C73451-A430-D15 پیش از سفارش باید با نمونه موجود تطبیق داده شود؛ زیمنس برای SIA Module کدهای 6DR4004-8G و 6DR4004-6G را نیز معرفی کرده است.
پوزیشنر زیمنس مدل 6DR5020
پوزیشنر زیمنس مدل 6DR5020 یک پوزیشنر الکتروپنوماتیکی دقیق از سری SIPART PS2 است که برای کنترل موقعیت شیرهای خطی و دورانی در صنایع نفت، گاز، پتروشیمی و نیروگاهی طراحی شده است. این محصول با سیستم موقعیت‌یابی بدون تماس (NCS) و پشتیبانی از HART، PROFIBUS PA و Foundation Fieldbus، عملکرد پایدار و پاسخ سریع را تضمین می‌کند. خرید Siemens 6DR5020 با ضمانت اصالت و ارسال سریع از فروشگاه کارزان کالا امکان‌پذیر است.
پوزیشنر زیمنس 6DR5220
110,000,000 تومان
پوزیشنر زیمنس مدل 6DR5220 یک پوزیشنر الکتروپنوماتیک هوشمند از سری SIPART PS2 است که برای کنترل دقیق شیرهای خطی و دورانی طراحی شده است. این محصول با سیستم موقعیت‌یابی بدون تماس (NCS) و پشتیبانی از سیگنال 4–20 mA با HART، دقت و پایداری بالا در فرآیندهای صنعتی را تضمین می‌کند. خرید Siemens 6DR5220 با ضمانت اصالت و ارسال سریع از فروشگاه کارزان کالا امکان‌پذیر است.
پوزیشنر زیمنس مدل 6DR5110
پوزیشنر زیمنس مدل 6DR5110 یک پوزیشنر الکتروپنوماتیکی هوشمند از سری SIPART PS2 است که برای کنترل دقیق موقعیت شیرهای خطی و دورانی در صنایع نفت، گاز، پتروشیمی و نیروگاهی طراحی شده است. این محصول با سیستم موقعیت‌یابی بدون تماس (NCS) و پشتیبانی از HART، PLC و DCS، عملکرد پایدار و پاسخ سریع را تضمین می‌کند. خرید Siemens 6DR5110 با ضمانت اصالت و ارسال سریع از فروشگاه کارزان کالا امکان‌پذیر است.
پوزیشنر زیمنس 6DR5120
90,000,000 تومان
پوزیشنر زیمنس 6DR5120 از خانواده SIPART PS2، یک پوزیشنر الکتروپنوماتیکی هوشمند با ساختار 2 سیمه، سیگنال 4 تا 20 میلی‌آمپر و ارتباط HART است که برای اکچویتورهای پنوماتیکی Double-Acting طراحی شده است. این مدل در کنترل موقعیت شیرهای صنعتی و سیستم‌های کنترل فرآیند کاربرد دارد. برای انتخاب دقیق، بررسی کد کامل MLFB، نوع اکچویتور، نوع بدنه، وضعیت Ex و اتصالات ضروری است. برای استعلام و خرید پوزیشنر زیمنس 6DR5120 از کارزان کالا، کد کامل محصول را بررسی کنید.
اطلاعات محصول
پوزیشنر زیمنس مدل 6DR5210 یکی از مدل‌های خانواده SIPART PS2 است که برای کنترل دقیق موقعیت شیرهای کنترلی مجهز به اکچویتور پنوماتیکی مورد استفاده قرار می‌گیرد. این مدل در ساختار 4 سیمه با ارتباط HART و به‌صورت Single-Acting عرضه شده و برای اکچویتورهای پنوماتیکی خطی و روتاری قابل استفاده است.
در سیستم‌های کنترل صنعتی، استفاده از یک پوزیشنر مناسب باعث می‌شود موقعیت واقعی شیر با موقعیت موردنظر سیستم کنترل مقایسه شده و فرمان لازم برای رسیدن به موقعیت تنظیم‌شده به اکچویتور ارسال شود. پوزیشنر زیمنس 6DR5210 با بهره‌گیری از ساختار SIPART PS2 و ارتباط HART، برای کاربردهای مختلف کنترل فرآیند و شیرهای کنترلی طراحی شده است.
پوزیشنر SIPART PS2 6DR5210 چیست؟
SIPART PS2 6DR5210 یک پوزیشنر الکتروپنوماتیکی هوشمند است که بین سیستم کنترل، اکچویتور پنوماتیکی و شیر کنترلی قرار می‌گیرد. وظیفه اصلی آن کنترل موقعیت Stem یا Shaft شیر بر اساس فرمان دریافتی از سیستم کنترل است.
در مستندات زیمنس، خانواده 6DR52 به‌عنوان سری SIPART PS2 با HART معرفی شده و مدل 6DR5210 در گروه 4L with HART و برای عملکرد Single-Acting قرار می‌گیرد. در این ساختار، 4L به اتصال چهار سیمه اشاره دارد.
این ساختار باعث می‌شود پوزیشنر زیمنس 6DR5210 بتواند در مدارهای کنترلی صنعتی که به قابلیت‌های تشخیصی و تنظیمات دیجیتال نیاز دارند، مورد استفاده قرار گیرد.
عملکرد پوزیشنر الکتروپنوماتیکی زیمنس 6DR5210
عملکرد پوزیشنر الکتروپنوماتیکی زیمنس بر اساس دریافت فرمان الکتریکی و تبدیل آن به فرمان پنوماتیکی برای اکچویتور است. در یک سیستم کنترل شیر، کنترلر مقدار موردنظر را تعیین می‌کند و پوزیشنر با کنترل فشار هوای خروجی، اکچویتور را به موقعیت موردنظر هدایت می‌کند.
در مدل 6DR5210، سیگنال ورودی در خانواده موردنظر 4 تا 20 میلی‌آمپر بوده و ارتباط HART نیز پشتیبانی می‌شود. HART امکان برقراری ارتباط دیجیتال روی حلقه جریان را فراهم می‌کند و در تنظیم، پارامترگذاری و عیب‌یابی تجهیزات نقش مهمی دارد.
بنابراین این تجهیز فقط یک مبدل ساده جریان به فشار نیست؛ بلکه در ساختار SIPART PS2 امکانات تنظیم و پایش دیجیتال نیز در نظر گرفته شده است.
پوزیشنر زیمنس 6DR5210 برای اکچویتور Single-Acting
یکی از نکات مهم هنگام انتخاب پوزیشنر 6DR5210، توجه به نوع عملکرد اکچویتور است. مدل 6DR5210 در پیکربندی استاندارد مربوط به Single-Acting Actuator است. زیمنس در اطلاعات محصول نیز 6DR5210 را برای اکچویتورهای پنوماتیکی خطی و Part-Turn با عملکرد Single-Acting معرفی کرده است.
در اکچویتور Single-Acting، عملکرد شیر به‌گونه‌ای است که هوای کنترلی در یک جهت عمل می‌کند و بازگشت اکچویتور می‌تواند توسط فنر انجام شود. به همین دلیل انتخاب پوزیشنر باید متناسب با نوع اکچویتور، جهت عملکرد شیر و شرایط Fail-Safe انجام شود.
اگر اکچویتور شما Double-Acting است، باید مدل مناسب دیگری از خانواده SIPART PS2 مانند 6DR5220 را بررسی کنید و صرفاً بر اساس شباهت شماره مدل، 6DR5210 را جایگزین نکنید.
پوزیشنر زیمنس برای اکچویتور خطی و روتاری
پوزیشنر زیمنس 6DR5210 در پیکربندی‌های معرفی‌شده توسط Siemens برای اکچویتورهای پنوماتیکی Linear و Part-Turn قابل استفاده است.
این قابلیت باعث می‌شود پوزیشنر در انواع مختلف شیرهای صنعتی کاربرد داشته باشد؛ البته برای نصب صحیح باید نوع اکچویتور، کورس یا زاویه چرخش، نوع اتصال مکانیکی و تجهیزات جانبی بررسی شود.
در کاربردهای شیر کنترلی خطی، حرکت Stem معمولاً به‌صورت خطی انجام می‌شود، درحالی‌که در شیرهای روتاری، موقعیت شیر بر اساس چرخش Shaft تعیین می‌شود. بنابراین کیت نصب و تنظیمات مکانیکی پوزیشنر باید با نوع اکچویتور مطابقت داشته باشد.
ارتباط 4 تا 20 میلی‌آمپر و HART در 6DR5210
یکی از ویژگی‌های مهم پوزیشنر SIPART PS2 6DR5210، پشتیبانی از 4–20 mA و HART است. در مستندات زیمنس، خانواده 6DR52 در گروه تجهیزات HART معرفی شده و مدل 6DR5210 در نسخه 4 سیمه قرار دارد.
سیگنال 4 تا 20 میلی‌آمپر یکی از استانداردهای رایج انتقال فرمان در اتوماسیون صنعتی است. ارتباط HART نیز امکان انتقال اطلاعات دیجیتال و دسترسی به پارامترها و اطلاعات تشخیصی را فراهم می‌کند.
طبق مشخصات فنی زیمنس، نسخه‌های HART از HART Version 7 پشتیبانی می‌کنند و امکان پارامترگذاری با نرم‌افزار SIMATIC PDM نیز در مستندات این خانواده ذکر شده است.
مشخصات فنی پوزیشنر زیمنس 6DR5210
مشخصات زیر مربوط به خانواده و نمونه‌های مختلف 6DR5210 است و کد کامل MLFB باید برای تعیین پیکربندی دقیق بررسی شود.
| مشخصه | توضیحات |
|---|---|
| برند | Siemens |
| خانواده | SIPART PS2 |
| مدل | 6DR5210 |
| نوع تجهیز | پوزیشنر الکتروپنوماتیکی |
| سیگنال | 4 تا 20 mA |
| ارتباط | HART |
| نوع اتصال | 4 سیمه |
| عملکرد اکچویتور | Single-Acting |
| نوع اکچویتور | Linear / Part-Turn |
| جنس بدنه نمونه استاندارد | Polycarbonate |
| حفاظت | بسته به کد کامل، Ex/nEx |
| حفاظت Ex نمونه | Ex i |
| رزوه الکتریکی نمونه | M20×1.5 |
| رزوه پنوماتیکی نمونه | G 1/4 |
| کاربرد | کنترل موقعیت شیرهای کنترلی |
| سازنده | Siemens |
برای مثال، کد 6DR5210-0EG00-0AA0 دارای ورودی 4–20 mA، HART، عملکرد Single-Acting، بدنه پلی‌کربنات، اتصال الکتریکی M20×1.5 و اتصال پنوماتیکی G 1/4 است. یک پیکربندی دیگر مانند 6DR5210-0EM00-0AA0 دارای اتصال پنوماتیکی 1/4″ NPT است؛ بنابراین نباید مشخصات یک MLFB را به تمام مدل‌های 6DR5210 تعمیم داد.
قابلیت HART در پوزیشنر 6DR5210
وجود HART یکی از ویژگی‌های مهم این مدل است. HART امکان ارتباط دیجیتال با تجهیز را در کنار سیگنال جریان فراهم می‌کند و در فرآیندهای راه‌اندازی، پارامترگذاری و سرویس تجهیزات می‌تواند مفید باشد.
در مستندات فنی زیمنس، HART Version 7 برای این خانواده ذکر شده است. همچنین SIMATIC PDM به‌عنوان نرم‌افزار پارامترگذاری پشتیبانی‌شده معرفی شده است.
به همین دلیل پوزیشنر هوشمند زیمنس 6DR5210 می‌تواند علاوه بر کنترل موقعیت شیر، اطلاعات بیشتری را برای عملیات تنظیم و سرویس در اختیار تکنسین قرار دهد.
حفاظت و پیکربندی Ex در پوزیشنر زیمنس 6DR5210
در خانواده 6DR5210، نوع حفاظت و تأییدیه‌های ضدانفجار به کد کامل محصول وابسته است. برای نمونه، Siemens برای مدل 6DR5210-0EG00-0AA0 حفاظت Intrinsic Safety یا Ex i را در مشخصات استاندارد اعلام کرده است.
بنابراین هنگام خرید پوزیشنر زیمنس 6DR5210 برای محیط‌های دارای خطر انفجار، باید کل کد فنی تجهیز و گواهینامه مربوطه بررسی شود. صرفاً مشاهده عبارت 6DR5210 برای تعیین نوع حفاظت کافی نیست.
تفاوت پوزیشنر 6DR5210 با 6DR5220
هر دو مدل در خانواده SIPART PS2 و گروه 4 سیمه HART قرار دارند، اما تفاوت اصلی در نوع عملکرد اکچویتور است.
6DR5210 برای پیکربندی Single-Acting و 6DR5220 برای پیکربندی Double-Acting معرفی شده‌اند. این تفاوت هنگام انتخاب پوزیشنر برای شیر کنترلی اهمیت اساسی دارد.
بنابراین اگر اکچویتور شیر شما Single-Acting است، 6DR5210 می‌تواند در پیکربندی‌های مناسب این کاربرد قرار گیرد؛ اما برای Double-Acting باید مدل متناسب با آن انتخاب شود.
تفاوت 6DR5210 با 6DR5110
یکی دیگر از مدل‌های نزدیک به 6DR5210، مدل 6DR5110 است. هر دو از خانواده SIPART PS2 و برای اکچویتور Single-Acting هستند، اما 6DR5110 در گروه 2 سیمه با HART قرار می‌گیرد، درحالی‌که 6DR5210 در گروه 4 سیمه با HART قرار دارد.
در نتیجه هنگام جایگزینی پوزیشنر، تنها توجه به عبارت SIPART PS2 کافی نیست و باید نوع اتصال، HART، عملکرد اکچویتور، حفاظت Ex و کد کامل MLFB بررسی شود.
وضعیت تولید و انتخاب جایگزین برای 6DR5210
در مورد برخی پیکربندی‌های قدیمی 6DR5210، وضعیت چرخه عمر محصول باید بر اساس کد کامل بررسی شود. برای نمونه، Siemens برای 6DR5210-0EG00-0AA0 تاریخ پایان فاز تولید را 10 ژوئیه 2024 اعلام کرده و در همان صفحه، خانواده 6DR51* را به‌عنوان جانشین نسل مربوطه معرفی کرده است.
به همین دلیل اگر قصد خرید یا جایگزینی این پوزیشنر را دارید، بهتر است علاوه بر نام 6DR5210، کد کامل MLFB تجهیز موجود را در اختیار فروشنده قرار دهید تا سازگاری مدل جایگزین از نظر عملکرد، اتصالات و حفاظت بررسی شود.
کاربردهای پوزیشنر زیمنس 6DR5210
پوزیشنر زیمنس 6DR5210 در سیستم‌هایی که نیاز به کنترل دقیق شیرهای پنوماتیکی دارند، قابل استفاده است. نمونه کاربردها عبارت‌اند از:
- شیرهای کنترلی خطوط فرآیندی
- صنایع نفت، گاز و پتروشیمی
- واحدهای تولیدی و کارخانه‌های صنعتی
- سیستم‌های کنترل جریان
- کنترل فشار و دما از طریق شیرهای کنترلی
- واحدهای بخار و تأسیسات صنعتی
- اکچویتورهای پنوماتیکی Linear
- اکچویتورهای پنوماتیکی Part-Turn
انتخاب نهایی باید بر اساس نوع شیر، اکچویتور، شرایط فرآیند، محدوده سیگنال، نوع حفاظت و کد کامل محصول انجام شود.
چرا پوزیشنر SIPART PS2 زیمنس انتخاب می‌شود؟
خانواده SIPART PS2 برای کاربردهای کنترل شیر طراحی شده و مدل‌های مختلف آن با ساختارهای متفاوت از نظر تعداد سیم، HART، نوع اکچویتور، بدنه و حفاظت عرضه شده‌اند.
در مدل 6DR5210، ترکیب 4–20 mA + HART + عملکرد Single-Acting آن را برای بسیاری از مدارهای کنترل صنعتی مناسب می‌کند. وجود ارتباط HART نیز امکان دسترسی به اطلاعات دیجیتال و تنظیمات تجهیز را فراهم می‌سازد.
سوالات متداول درباره پوزیشنر زیمنس 6DR5210
1. پوزیشنر زیمنس 6DR5210 چیست؟
6DR5210 یکی از مدل‌های SIPART PS2 زیمنس و یک پوزیشنر الکتروپنوماتیکی با 4–20 mA، HART و عملکرد Single-Acting است.
2. آیا 6DR5210 برای اکچویتور Single-Acting مناسب است؟
بله. 6DR5210 در ساختار استاندارد خود برای اکچویتورهای Single-Acting معرفی شده است.
3. آیا پوزیشنر 6DR5210 از HART پشتیبانی می‌کند؟
بله. مدل 6DR5210 در خانواده SIPART PS2 4L with HART قرار دارد و نسخه‌های مربوطه از ارتباط HART پشتیبانی می‌کنند.
4. آیا 6DR5210 برای اکچویتور خطی و روتاری قابل استفاده است؟
بله. زیمنس این مدل را برای اکچویتورهای پنوماتیکی Linear و Part-Turn معرفی کرده است.
5. تفاوت 6DR5210 و 6DR5220 چیست؟
تفاوت اصلی در نوع عملکرد اکچویتور است؛ 6DR5210 برای Single-Acting و 6DR5220 برای Double-Acting در خانواده 4 سیمه HART قرار گرفته‌اند.
6. آیا همه مدل‌های 6DR5210 دارای یک نوع اتصال هستند؟
خیر. اتصالات به کد کامل MLFB بستگی دارد. برای مثال یک پیکربندی دارای M20×1.5 و G 1/4 و پیکربندی دیگری دارای 1/2″ NPT و 1/4″ NPT است.
7. آیا 6DR5210 برای محیط‌های دارای خطر انفجار مناسب است؟
برخی پیکربندی‌های این مدل دارای حفاظت Ex هستند؛ اما نوع دقیق حفاظت باید از روی کد کامل محصول و گواهینامه مربوطه بررسی شود.
8. هنگام خرید پوزیشنر زیمنس 6DR5210 چه چیزی را باید بررسی کرد؟
نوع اکچویتور، 4 سیمه یا 2 سیمه بودن، HART، نوع رزوه‌های الکتریکی و پنوماتیکی، حفاظت Ex، تجهیزات جانبی و مهم‌تر از همه کد کامل MLFB باید بررسی شود.
خرید پوزیشنر زیمنس 6DR5210 از کارزان کالا
اگر برای پروژه صنعتی خود به پوزیشنر زیمنس 6DR5210 نیاز دارید، قبل از ثبت سفارش بهتر است کد کامل تجهیز موردنظر یا کد پوزیشنر موجود در سایت را بررسی کنید تا از تطابق مشخصات فنی با اکچویتور و شیر اطمینان حاصل شود.
کارزان کالا در زمینه تأمین تجهیزات برق صنعتی، اتوماسیون و ابزار دقیق فعالیت دارد و می‌توانید برای مشاهده محصولات مرتبط، وارد بخش پوزیشنر و همچنین دسته پوزیشنر زیمنس شوید.
در صورت نیاز به پوزیشنر زیمنس SIPART PS2، مدل 6DR5210 یا مدل‌های مشابه زیمنس، ارائه کد کامل MLFB به کارشناس فروش کمک می‌کند تا مشخصات تجهیز از نظر نوع عملکرد، سیگنال، HART، اتصالات و حفاظت دقیق‌تر بررسی شود.
