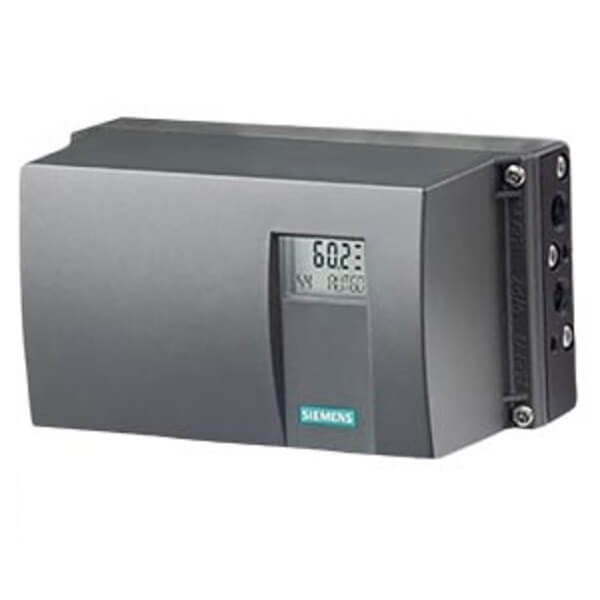

پوزیشنر زیمنس 6DR5220
پوزیشنر زیمنس مدل 6DR5220 یک پوزیشنر الکتروپنوماتیک هوشمند از سری SIPART PS2 است که برای کنترل دقیق شیرهای خطی و دورانی طراحی شده است. این محصول با سیستم موقعیت‌یابی بدون تماس (NCS) و پشتیبانی از سیگنال 4–20 mA با HART، دقت و پایداری بالا در فرآیندهای صنعتی را تضمین می‌کند. خرید Siemens 6DR5220 با ضمانت اصالت و ارسال سریع از فروشگاه کارزان کالا امکان‌پذیر است.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
قیمت محصول
110,000,000 تومان
محصولات مرتبط
ای توپی پوزیشنر زیمنس مدل 6DR5010
ای توپی پوزیشنر زیمنس مدل 6DR5010 یکی از پوزیشنرهای الکتروپنوماتیکی دقیق و قابل‌اعتماد شرکت Siemens است که برای کنترل موقعیت شیرهای کنترلی پنوماتیک استفاده می‌شود. این مدل با تبدیل سیگنال الکتریکی 4–20 mA به سیگنال پنوماتیکی، امکان کنترل دقیق شیرهای خطی و دورانی را فراهم می‌کند.
پوزیشنر Siemens 6DR5010 به دلیل دقت بالا، پاسخ‌دهی سریع، طراحی مقاوم و سازگاری با سیستم‌های DCS و PLC، در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی کاربرد گسترده دارد و گزینه‌ای مناسب برای فرآیندهای صنعتی حساس محسوب می‌شود.
پوزیشنر زیمنس 6DR5120
90,000,000 تومان
پوزیشنر زیمنس 6DR5120 از خانواده SIPART PS2، یک پوزیشنر الکتروپنوماتیکی هوشمند با ساختار 2 سیمه، سیگنال 4 تا 20 میلی‌آمپر و ارتباط HART است که برای اکچویتورهای پنوماتیکی Double-Acting طراحی شده است. این مدل در کنترل موقعیت شیرهای صنعتی و سیستم‌های کنترل فرآیند کاربرد دارد. برای انتخاب دقیق، بررسی کد کامل MLFB، نوع اکچویتور، نوع بدنه، وضعیت Ex و اتصالات ضروری است. برای استعلام و خرید پوزیشنر زیمنس 6DR5120 از کارزان کالا، کد کامل محصول را بررسی کنید.
پوزیشنر زیمنس 6DR5310
پوزیشنر زیمنس 6DR5310 از خانواده SIPART PS2 یک پوزیشنر الکتروپنوماتیکی برای کنترل موقعیت شیرهای صنعتی و اکچویتورهای پنوماتیکی است. نسخه‌های مربوط به این مدل برای اکچویتورهای خطی و روتاری ارائه شده‌اند و مدل 6DR5310-0NG00-0AB0 دارای ورودی 4–20 mA، اتصال 3/4 سیمه و عملکرد Single-Acting است. برای استعلام قیمت و خرید پوزیشنر زیمنس 6DR5310 از کارزان کالا، شماره فنی کامل تجهیز را بررسی کنید.
پوزیشنر زیمنس مدل 6DR5110
پوزیشنر زیمنس مدل 6DR5110 یک پوزیشنر الکتروپنوماتیکی هوشمند از سری SIPART PS2 است که برای کنترل دقیق موقعیت شیرهای خطی و دورانی در صنایع نفت، گاز، پتروشیمی و نیروگاهی طراحی شده است. این محصول با سیستم موقعیت‌یابی بدون تماس (NCS) و پشتیبانی از HART، PLC و DCS، عملکرد پایدار و پاسخ سریع را تضمین می‌کند. خرید Siemens 6DR5110 با ضمانت اصالت و ارسال سریع از فروشگاه کارزان کالا امکان‌پذیر است.
ماژول فیدبک SIA زیمنس مدل 6DR4004-8G/C7345-1A430-D15/C73451A430D15
55,000,000 تومان
ماژول فیدبک SIA زیمنس مدل C73451A430D15 به ماژول SIA یا Slot Initiator Alarm Module در پوزیشنرهای SIPART PS2 مربوط است و برای اعلام خطای کلی و دو وضعیت Limit موقعیتی L1 و L2 مورد استفاده قرار می‌گیرد. این ماژول دارای سه خروجی دیجیتال است و با استفاده از Slot Initiatorها وضعیت موقعیتی شیر را تشخیص می‌دهد. توجه داشته باشید که کد C73451-A430-D15 پیش از سفارش باید با نمونه موجود تطبیق داده شود؛ زیمنس برای SIA Module کدهای 6DR4004-8G و 6DR4004-6G را نیز معرفی کرده است.
اطلاعات محصول
پوزیشنر زیمنس 6DR5220 یکی از مدل‌های خانواده SIPART PS2 شرکت Siemens است که برای کنترل موقعیت اکچویتورهای پنوماتیکی و شیرهای کنترلی صنعتی مورد استفاده قرار می‌گیرد. این تجهیز در گروه پوزیشنرهای الکتروپنوماتیکی هوشمند قرار دارد و با دریافت سیگنال کنترلی، فشار هوای اکچویتور را تنظیم می‌کند تا شیر در موقعیت موردنظر قرار گیرد.
خانواده 6DR5220 در ساختار SIPART PS2 به‌صورت 4 سیمه با HART و برای اکچویتورهای Double-Acting ارائه شده است. این مدل برای اکچویتورهای پنوماتیکی خطی و روتاری (Part-Turn) قابل استفاده است.
برای مشاهده سایر تجهیزات کنترل ولو می‌توانید به دسته پوزیشنر در فروشگاه کارزان کالا مراجعه کنید.
پوزیشنر SIPART PS2 6DR5220 چیست؟
Siemens SIPART PS2 6DR5220 یک پوزیشنر هوشمند الکتروپنوماتیکی است که در حلقه کنترل شیر بین سیستم کنترل و اکچویتور قرار می‌گیرد. وظیفه اصلی آن مقایسه موقعیت موردنظر با موقعیت واقعی اکچویتور و اصلاح فشار هوای خروجی برای رسیدن شیر به موقعیت تعیین‌شده است.
در یک سیستم کنترل فرآیند، کنترلر ممکن است بر اساس تغییرات فشار، دما، دبی یا سطح، فرمان جدیدی برای شیر صادر کند. پوزیشنر این فرمان را دریافت کرده و با کنترل اکچویتور، موقعیت شیر را مطابق فرمان تنظیم می‌کند.
به همین دلیل پوزیشنر شیر کنترلی زیمنس یکی از اجزای مهم در بخش نهایی حلقه کنترل فرآیند محسوب می‌شود.
مشخصات فنی پوزیشنر زیمنس 6DR5220
از آنجا که 6DR5220 دارای پیکربندی‌های مختلف است، برای خرید باید شماره فنی کامل محصول بررسی شود. برای نمونه، Siemens مدل 6DR5220-0EG00-0AA0 را به‌عنوان پوزیشنر SIPART PS2 با ورودی 4 تا 20 میلی‌آمپر، اتصال 3/4 سیمه، HART، عملکرد Double-Acting و محفظه پلی‌کربنات معرفی کرده است.
| مشخصه | توضیحات |
|---|---|
| برند | Siemens |
| خانواده | SIPART PS2 |
| مدل | 6DR5220 |
| نوع تجهیز | پوزیشنر الکتروپنوماتیکی |
| نوع سیگنال | 4–20 mA |
| ارتباط | HART |
| نوع اتصال | 3/4 سیمه |
| عملکرد اکچویتور | Double-Acting |
| نوع اکچویتور | Linear و Part-Turn |
| محفظه در مدل مرجع | Polycarbonate |
| نوع فیدبک | بسته به پیکربندی |
| کاربرد | کنترل شیر و اکچویتور پنوماتیکی |
بنابراین در زمان خرید پوزیشنر زیمنس 6DR5220 نباید فقط به شماره پایه 6DR5220 اکتفا کرد و بخش کامل MLFB باید بررسی شود.
عملکرد پوزیشنر الکتروپنوماتیکی زیمنس
عملکرد پوزیشنر الکتروپنوماتیکی زیمنس بر پایه کنترل موقعیت اکچویتور و ایجاد یک حلقه فیدبک انجام می‌شود. پوزیشنر فرمان الکتریکی را دریافت می‌کند و موقعیت واقعی اکچویتور را نیز بررسی می‌کند.
اگر بین موقعیت فرمان و موقعیت واقعی اختلاف وجود داشته باشد، پوزیشنر فشار هوای خروجی را تغییر می‌دهد تا اکچویتور حرکت کند. پس از رسیدن موقعیت به مقدار موردنظر، پوزیشنر فرمان پنوماتیکی را متناسب با وضعیت جدید تنظیم می‌کند.
در نسخه‌های مربوط به 6DR5220، ارتباط HART نیز امکان تبادل اطلاعات دیجیتال روی حلقه جریان را فراهم می‌کند و در پیکربندی‌های مناسب برای تنظیم و عیب‌یابی مورد استفاده قرار می‌گیرد.
پوزیشنر 6DR5220 برای اکچویتور Double-Acting
یکی از ویژگی‌های اصلی پوزیشنر 6DR5220، طراحی آن برای اکچویتورهای Double-Acting در پیکربندی‌های مربوطه است. در این نوع اکچویتور، فشار هوای کنترلی برای حرکت در دو جهت مورد استفاده قرار می‌گیرد.
این ساختار در شیرهایی که برای باز و بسته شدن به کنترل پنوماتیکی دوطرفه نیاز دارند، اهمیت دارد.
در انتخاب پوزیشنر باید مشخص شود اکچویتور موجود Single-Acting است یا Double-Acting؛ زیرا این موضوع مستقیماً بر انتخاب مدل پوزیشنر تأثیر می‌گذارد. Siemens در خانواده SIPART PS2، 6DR5220 را در گروه نسخه‌های Double-Acting قرار داده است.
پوزیشنر زیمنس برای اکچویتور خطی و روتاری
خانواده SIPART PS2 برای اکچویتورهای پنوماتیکی Linear و Part-Turn طراحی شده است. 6DR5220 نیز در پیکربندی‌های مربوطه برای این دو نوع اکچویتور قابل استفاده است.
پوزیشنر اکچویتور خطی
در اکچویتور خطی، حرکت ساقه شیر به‌صورت خطی انجام می‌شود. سیستم فیدبک پوزیشنر موقعیت ساقه را تشخیص می‌دهد و پوزیشنر با کنترل فشار هوا، موقعیت شیر را تنظیم می‌کند.
این ساختار در بسیاری از شیرهای کنترلی فرآیندی مورد استفاده قرار می‌گیرد.
پوزیشنر اکچویتور روتاری
در اکچویتورهای روتاری یا Part-Turn، حرکت خروجی به شکل چرخشی انجام می‌شود. پوزیشنر باید بتواند موقعیت زاویه‌ای اکچویتور را دریافت و کنترل کند.
به همین دلیل هنگام انتخاب پوزیشنر زیمنس 6DR5220 باید نوع اکچویتور و مکانیزم فیدبک آن با مشخصات پوزیشنر تطبیق داده شود.
سیگنال 4 تا 20 میلی‌آمپر و ارتباط HART
یکی از ویژگی‌های مهم SIPART PS2 6DR5220 استفاده از سیگنال 4–20 mA و ارتباط HART در پیکربندی‌های مربوطه است. Siemens مدل‌های 6DR5220 را در گروه پوزیشنرهای 4 سیمه با HART معرفی می‌کند.
سیگنال 4–20 میلی‌آمپر می‌تواند فرمان موقعیت را از سیستم کنترل به پوزیشنر منتقل کند، در حالی که HART امکان تبادل داده‌های دیجیتال روی همان حلقه را فراهم می‌کند.
این قابلیت در کاربردهای ابزار دقیق و کنترل فرآیند برای تنظیم پارامترها، عیب‌یابی و دسترسی به اطلاعات تجهیز مفید است.
قابلیت‌های پوزیشنر هوشمند SIPART PS2
خانواده SIPART PS2 به‌عنوان یک پوزیشنر هوشمند، برای کنترل و پایش عملکرد شیرهای کنترلی طراحی شده است. امکانات دقیق بر اساس مدل و ماژول‌های انتخابی متفاوت است.
در نسخه‌های مختلف SIPART PS2 می‌توان امکاناتی مانند تشخیص وضعیت شیر، تنظیمات نرم‌افزاری، ماژول‌های ورودی و خروجی و تجهیزات مرتبط با پایش موقعیت را مشاهده کرد.
در برخی پیکربندی‌های 6DR5220 نیز ماژول‌هایی مانند Analog Output Module و Analog Input Module یا گزینه‌های مربوط به تشخیص موقعیت و سوئیچ‌های محدودکننده قابل سفارش هستند.
کاربرد پوزیشنر 6DR5220 در صنایع مختلف
پوزیشنر زیمنس 6DR5220 در سیستم‌هایی کاربرد دارد که کنترل دقیق موقعیت شیر و اکچویتور پنوماتیکی اهمیت دارد.
کاربردهای رایج پوزیشنرهای SIPART PS2 شامل موارد زیر است:
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع شیمیایی
- نیروگاه‌ها
- صنایع فولاد
- صنایع آب و فاضلاب
- صنایع فرآیندی
- سیستم‌های کنترل بخار
- خطوط انتقال و فرآوری
- واحدهای دارای شیرهای کنترلی پنوماتیکی
در چنین سیستم‌هایی، پوزیشنر بخشی از حلقه کنترل نهایی است و فرمان سیستم اتوماسیون را به حرکت کنترل‌شده شیر تبدیل می‌کند.
تفاوت 6DR5220 با 6DR5120
یکی از مواردی که هنگام انتخاب پوزیشنر زیمنس باید مورد توجه قرار گیرد، تفاوت میان 6DR5220 و 6DR5120 است.
طبق مستندات Siemens، خانواده 6DR5120 در گروه پوزیشنرهای 2 سیمه با HART و نسخه‌های Non-Ex قرار دارد، در حالی که 6DR5220 در گروه پوزیشنرهای 4 سیمه با HART و پیکربندی‌های Ex/Non-Ex قرار گرفته است. همچنین 6DR5220 برای اکچویتور Double-Acting معرفی شده است.
بنابراین هنگام جایگزینی یک پوزیشنر قدیمی، نباید صرفاً بر اساس شباهت ظاهری یا نام SIPART PS2 تصمیم گرفت؛ مشخصات الکتریکی و پنوماتیکی باید با سیستم موجود مطابقت داشته باشد.
تفاوت 6DR5220 با پوزیشنرهای 6DR5310 و 6DR5320
خانواده SIPART PS2 شامل مدل‌های متعددی است که از نظر تعداد سیم، HART، نوع اکچویتور و حفاظت با یکدیگر تفاوت دارند.
6DR5220 در گروه 4 سیمه با HART و Double-Acting قرار می‌گیرد، در حالی که 6DR5310 در گروه 4 سیمه بدون HART و Single-Acting و 6DR5320 در گروه 4 سیمه بدون HART و Double-Acting قرار دارند.
این تفاوت‌ها هنگام تعمیر و جایگزینی تجهیزات کنترل ولو اهمیت زیادی دارند.
مزایای پوزیشنر SIPART PS2 زیمنس
از مزایای مهم خانواده SIPART PS2 می‌توان به موارد زیر اشاره کرد:
- طراحی الکتروپنوماتیکی
- مناسب برای کنترل شیرهای صنعتی
- قابلیت استفاده با اکچویتورهای خطی و روتاری
- پشتیبانی از HART در مدل‌های مربوطه
- قابلیت استفاده در سیستم‌های اتوماسیون و کنترل فرآیند
- امکان انتخاب ماژول‌های جانبی
- قابلیت استفاده در پیکربندی‌های مختلف صنعتی
- امکان تشخیص و پایش وضعیت شیر در پیکربندی‌های مربوطه
نکات مهم هنگام خرید پوزیشنر زیمنس 6DR5220
هنگام خرید پوزیشنر زیمنس 6DR5220 حتماً شماره فنی کامل تجهیز را بررسی کنید.
بررسی شماره فنی کامل
برای نمونه، 6DR5220-0EG01-0AA0 دارای مشخصاتی مانند 4–20 mA، HART، اتصال 3/4 سیمه، Double-Acting و محفظه پلی‌کربنات است. این مدل همچنین دارای حفاظت ذاتی Ex i و ماژول Analog Output در پیکربندی مشخص خود است.
بررسی نوع اکچویتور
باید مشخص شود اکچویتور Double-Acting است و نوع آن Linear یا Part-Turn است.
بررسی نوع حفاظت
اگر پوزیشنر در محیط مستعد انفجار استفاده می‌شود، نوع حفاظت Ex و تأییدیه‌های مربوط به همان MLFB باید بررسی شود.
بررسی اتصالات
نوع رزوه الکتریکی و پنوماتیکی در پیکربندی‌های مختلف متفاوت است. برای نمونه، مدل 6DR5220-0EG01-0AA0 دارای رزوه الکتریکی M20×1.5 و اتصال پنوماتیکی G 1/4 است.
وضعیت تولید و جانشین پوزیشنر 6DR5220
یکی از نکات مهم برای خریداران پوزیشنر زیمنس 6DR5220، وضعیت چرخه عمر این خانواده است. Siemens برای مدل‌های 6DR5220 اعلام کرده که این محصول از 10 ژوئیه 2024 وارد مرحله توقف تولید شده و 6DR51* به‌عنوان خانواده جانشین معرفی شده است.
این موضوع باعث می‌شود 6DR5220 همچنان برای تعمیر و نگهداری ماشین‌آلات و خطوطی که از این پوزیشنر استفاده می‌کنند اهمیت داشته باشد؛ اما هنگام جایگزینی، بررسی سازگاری مدل جدید با تجهیز موجود ضروری است.
سوالات متداول
1. پوزیشنر زیمنس 6DR5220 چیست؟
6DR5220 یکی از مدل‌های خانواده SIPART PS2 زیمنس است که به‌عنوان پوزیشنر الکتروپنوماتیکی برای کنترل موقعیت اکچویتورهای پنوماتیکی استفاده می‌شود. این مدل در ساختار 4 سیمه با HART و برای اکچویتورهای Double-Acting ارائه شده است.
2. آیا 6DR5220 برای اکچویتور Double-Acting مناسب است؟
بله. خانواده 6DR5220 در ساختار SIPART PS2 برای Double-Acting pneumatic actuators معرفی شده است.
3. آیا پوزیشنر 6DR5220 از HART پشتیبانی می‌کند؟
بله. 6DR5220 در گروه پوزیشنرهای 4 سیمه با HART قرار دارد. البته امکانات دقیق HART و ماژول‌های جانبی باید بر اساس MLFB کامل بررسی شوند.
4. آیا 6DR5220 برای اکچویتور خطی و روتاری قابل استفاده است؟
بله. Siemens این خانواده را برای اکچویتورهای پنوماتیکی Linear و Part-Turn معرفی کرده است.
5. تفاوت 6DR5220 و 6DR5120 چیست؟
6DR5220 در گروه 4 سیمه با HART قرار دارد، در حالی که 6DR5120 در گروه 2 سیمه با HART قرار گرفته است. همچنین 6DR5220 برای عملکرد Double-Acting ارائه شده است.
6. آیا 6DR5220 هنوز تولید می‌شود؟
Siemens برای خانواده 6DR52 اعلام کرده که این محصولات از 10 ژوئیه 2024 وارد مرحله توقف تولید شده‌اند و خانواده 6DR51* را به‌عنوان جانشین معرفی کرده است. بنابراین برای خرید این مدل باید موجودی و همچنین امکان استفاده از مدل جایگزین بررسی شود.
7. هنگام خرید 6DR5220 چه مشخصاتی را باید بررسی کرد؟
شماره فنی کامل MLFB، نوع اکچویتور، Single/Double-Acting بودن، نوع سیگنال، HART، نوع حفاظت Ex، اتصالات الکتریکی و پنوماتیکی و ماژول‌های جانبی باید بررسی شوند.
8. آیا 6DR5220 را می‌توان مستقیماً جایگزین هر پوزیشنر زیمنس کرد؟
خیر. جایگزینی باید بر اساس مشخصات فنی، نوع اکچویتور، سیگنال، اتصالات، سیستم فیدبک و شرایط نصب انجام شود. حتی مدل‌های مختلف SIPART PS2 نیز ممکن است از نظر تعداد سیم، HART و عملکرد اکچویتور تفاوت داشته باشند.
خرید پوزیشنر زیمنس از کارزان کالا
اگر برای تعمیر، نگهداری یا جایگزینی یک پوزیشنر SIPART PS2 به 6DR5220 نیاز دارید، بهتر است هنگام استعلام، شماره فنی کامل تجهیز را ارسال کنید.
در فروشگاه کارزان کالا می‌توانید محصولات مختلف حوزه کنترل ولو و تجهیزات موقعیت‌دهی شیر را در دسته پوزیشنر مشاهده کنید.
همچنین برای مشاهده محصولات مرتبط با برند Siemens می‌توانید به دسته پوزیشنر زیمنس مراجعه کنید.
کارزان کالا با تمرکز بر تأمین تجهیزات صنعتی، ابزار دقیق و تجهیزات کنترل، امکان بررسی و تأمین مدل‌های مختلف پوزیشنر را برای کاربردهای صنعتی فراهم می‌کند.
