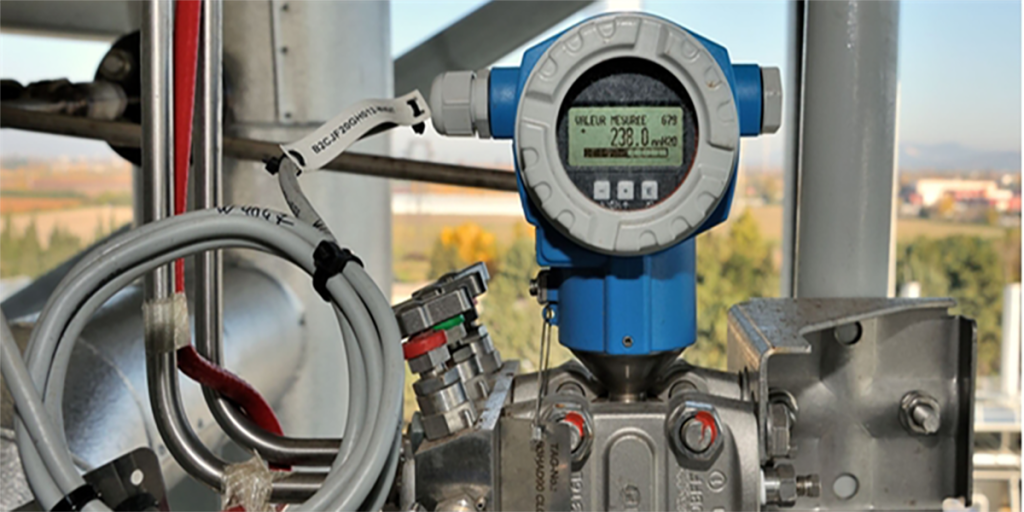

ترانسمیتر فشار اندرس هاوزر: راهنمای جامع انتخاب، کاربرد و خرید
مقدمه
در صنایع امروزی، اندازهگیری دقیق فشار یکی از اساسیترین نیازهای سیستمهای کنترل و اتوماسیون صنعتی محسوب میشود. ترانسمیترهای فشار به عنوان قلب تپنده این سیستمها، نقش حیاتی در حفظ ایمنی، بهرهوری و کیفیت فرآیندهای صنعتی ایفا میکنند. در این مقاله جامع از کارزان کالا، به طور کامل با ترانسمیترهای فشار برند معتبر اندرس هاوزر آشنا خواهید شد.
ترانسمیتر فشار چیست؟
ترانسمیتر فشار (Pressure Transmitter) یک دستگاه اندازهگیری پیشرفته است که فشار را در سیستمهای صنعتی اندازهگیری کرده و آن را به سیگنال الکتریکی استاندارد تبدیل میکند. این دستگاه از سه بخش اصلی تشکیل شده است:
اجزای اصلی ترانسمیتر فشار
- سنسور فشار (Pressure Sensor)
- المان اولیه اندازهگیری
- انواع سنسور: خازنی، پیزو مقاومتی، strain gauge
- جنس دیافراگم: فولاد زنگزن 316L، هاستلوی، تانتالیوم
- الکترونیک پردازشگر
- تقویت سیگنال
- جبران سازی دمایی
- خطیسازی خروجی
- بخش ارتباطی
- خروجی آنالوگ 20-4 میلیآمپر
- پروتکلهای دیجیتال: HART، Profibus-PA، Foundation Fieldbus
принци کار ترانسمیتر فشار
ترانسمیتر فشار با استفاده از سنسور، فشار وارد شده به دیافراگم را اندازهگیری میکند. این فشار باعث تغییر شکل دیافراگم شده که توسط المان سنسور به تغییرات الکتریکی تبدیل میشود. سپس مدارهای الکترونیکی این تغییرات را پردازش کرده و به سیگنال استاندارد صنعتی تبدیل میکنند.
انواع ترانسمیتر فشار
1. ترانسمیتر فشار مطلق (Absolute Pressure Transmitter)
این نوع ترانسمیتر، فشار را نسبت به خلأ مطلق اندازهگیری میکند.
ویژگیها:
- مرجع اندازهگیری: خلأ مطلق
- محدوده اندازهگیری: 0.1 تا 400 بار
- دقت: ±0.075% تا ±0.5%
کاربردها:
- اندازهگیری فشار اتمسفر
- سیستمهای خلأ
- صنایع هواشناسی
- فرآیندهای تبخیر
2. ترانسمیتر فشار نسبی (Gauge Pressure Transmitter)
این مدل، فشار را نسبت به فشار اتمسفر محیط اندازهگیری میکند.
ویژگیها:
- مرجع اندازهگیری: فشار اتمسفر
- محدوده اندازهگیری: 0.01 تا 1000 بار
- دقت: ±0.04% تا ±0.1%
کاربردها:
- اندازهگیری فشار در خطوط لوله
- سیستمهای هیدرولیک و پنوماتیک
- صنایع نفت و گاز
- سیستمهای تهویه مطبوع
3. ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter)
این ترانسمیتر، اختلاف فشار بین دو نقطه را اندازهگیری میکند.
ویژگیها:
- اندازهگیری اختلاف فشار
- محدوده اندازهگیری: 0.1 Pa تا 40 بار
- دقت: ±0.075% تا ±0.25%
کاربردها:
- اندازهگیری سطح مایعات در مخازن
- اندازهگیری دبی جریان
- مانیتورینگ فیلترها
- سیستمهای تهویه
4. ترانسمیتر فشار سیل شده (Sealed Gauge Pressure Transmitter)
این نوع، فشار را نسبت به یک فشار مرجع ثابت اندازهگیری میکند.
ویژگیها:
- مرجع ثابت (معمولاً فشار اتمسفر در سطح دریا)
- مناسب برای محیطهای با فشار اتمسفر متغیر
- دقت: ±0.1% تا ±0.5%
کاربردها:
- صنایع دریایی
- سیستمهای زیردریایی
- مناطق مرتفع
- صنایع هوایی
مزایای رقابتی اندرس هاوزر
- دقت و پایداری بالا
- استفاده از تکنولوژی سنسور خازنی
- جبران سازی دمایی پیشرفته
- پایداری بلندمدت
- قابلیت اطمینان
- MTBF (میانگین زمان بین خرابی) بیش از 50 سال
- طراحی برای سختترین شرایط محیطی
- مقاوم در برابر نویز و ارتعاش
- دیاگنوستیک پیشرفته
- نظارت بر سلامت دستگاه
- تشخیص زودهنگام مشکلات
- کاهش زمان توقف خط تولید
- پشتیبانی فنی قوی
- خدمات پس از فروش 24 ساعته
- آموزشهای تخصصی
- گارانتی مادام العمر
سریهای محصولات اندرس هاوزر
1. سری Cerabar
سری Cerabar برای اندازهگیری فشار در فرآیندهای عمومی طراحی شده است.
مدل Cerabar PMX23
مشخصات فنی:
- دقت: ±0.2%
- محدوده فشار: 0.016 تا 400 بار
- خروجی: 20-4 میلیآمپر با HART
- دمای کارکرد: 40- تا 85 درجه سانتیگراد
- درجه حفاظت: IP66/IP68
ویژگیهای منحصر به فرد:
- نمایشگر گرافیکی با قابلیت چرخش 360 درجه
- کالیبراسیون سریع بدون نیاز به ابزار خاص
- مقاوم در برابر شرایط س محیطی
کاربردهای پیشنهادی:
- صنایع آب و فاضلاب
- سیستمهای HVAC
- صنایع غذایی و دارویی
- صنایع شیمیایی
مدل Cerabar S
مشخصات فنی:
- دقت: ±0.075%
- محدوده فشار: 0.1 تا 700 بار
- خروجی: پروتکلهای دیجیتال
- مواد تماس با فرآیند: فولاد زنگزن، هاستلوی C4
ویژگیهای ویژه:
- مناسب برای محیطهای با خورندگی بالا
- قابلیت اتصال مستقیم بدون سیل
- دیاگنوستیک پیشرفته
2. سری Deltabar
سری Deltabar برای اندازهگیری فشار تفاضلی و سطح طراحی شده است.
مدل Deltabar FMD78
مشخصات فنی:
- دقت: ±0.1%
- محدوده فشار تفاضلی: 0.1 Pa تا 40 بار
- خروجی: 20-4 میلیآمپر با HART
- دمای فرآیند: 200- تا 400 درجه سانتیگراد
کاربردهای اصلی:
- اندازهگیری سطح در مخازن تحت فشار
- اندازهگیری دبی با اوریفیس پلیت
- مانیتورینگ فیلترها
3. سری Practrans
سری Practrans راهحلی مقرون بهصرفه برای کاربردهای استاندارد.
مدل Practrans H
مشخصات فنی:
- دقت: ±0.5%
- محدوده فشار: 0.1 تا 100 بار
- خروجی: 20-4 میلیآمپر
- دمای کارکرد: 20- تا 80 درجه سانتیگراد
مزایا:
- قیمت رقابتی
- نصب و راهاندازی آسان
- قابلیت اطمینان بالا
4. سری Sensyproof
سری Sensyproof ترکیبی از سادگی سنسور و هوشمندی ترانسمیتر.
مدل Sensyproof PMP71
مشخصات فنی:
- دقت: ±1%
- محدوده فشار: 0.1 تا 600 بار
- خروجی: IO-Link، PNP، NPN
- درجه حفاظت: IP69K
ویژگیهای منحصر به فرد:
- مناسب برای Industry 4.0
- اتصال سریع
- مقاوم در برابر شوک و ارتعاش
روش انتخاب ترانسمیتر فشار
1. تعیین پارامترهای فرآیندی
فشار کاری (Operating Pressure)
- حداکثر فشار مورد انتظار در حالت عادی
- انتخاب محدوده اندازهگیری: 1.5 برابر فشار کاری
فشار اوج (Peak Pressure)
- حداکثر فشار ممکن در شرایط غیرعادی
- انتخاب محدوده Overpressure: بیشتر از فشار اوج
دمای فرآیند (Process Temperature)
- دمای معمول سیال
- انتخاب سنسور با محدوده دمایی مناسب
ماده فرآیندی (Process Medium)
- خواص شیمیایی سیال
- انتخاب مواد تماس با فرآیند
2. انتخاب نوع ترانسمیتر
فشار مطلق:
- زمانی که نیاز به اندازهگیری نسبت به خلأ مطلق داریم
فشار نسبی:
- برای اکثر کاربردهای صنعتی
فشار تفاضلی:
- برای اندازهگیری سطح و دبی
3. تعیین مشخصات فنی
دقت (Accuracy)
- کاربردهای عمومی: ±0.5%
- کاربردهای بحرانی: ±0.1% یا بهتر
پایداری (Stability)
- تغییرات دقت در طول زمان
- استاندارد: ±0.1% در سال
زمان پاسخ (Response Time)
- سرعت عکسالعمل به تغییرات فشار
- معمولاً بین 10 تا 100 میلیثانیه
4. انتخاب پروتکل ارتباطی
آنالوگ:
- 20-4 میلیآمپر + HART
دیجیتال:
- Profibus-PA
- Foundation Fieldbus
- Ethernet-APL
5. ملاحظات محیطی
درجه حفاظت (IP Rating)
- محیطهای عادی: IP65
- محیطهای مرطوب: IP67/IP68
- شستشوی صنعتی: IP69K
گواهیهای مورد نیاز
- ATEX برای محیطهای قابل انفجار
- SIL برای سیستمهای ایمنی
- FDA برای صنایع غذایی و دارویی
نحوه نصب و کالیبراسیون
مکان نصب:
- دور از منابع ارتعاش
- دسترسی آسان برای نگهداری
- دور از منابع حرارتی
نحوه اتصال:
- استفاده از شیرهای ایزوله
- نصب سیل دیافراگمی برای دمای بالا
- در نظر گرفتن نقاط تخلیه
سیمکشی:
- استفاده از شیلد مناسب
- زمینسازی صحیح
- حفاظت در برابر صاعقه
روش کالیبراسیون
ابزار مورد نیاز:
- استاندارد فشار با دقت 4 برابر
- منبع تغذیه 24VDC
- مولتیمتر دقیق
- HART communicator
مراحل کالیبراسیون:
- تنظیم صفر (Zero Trim)
- اطمینان از فشار صفر
- اجرای دستور Zero Trim
- تنظیم اسپن (Span Adjustment)
- اعمال فشار حداکثر
- تنظیم خروجی 20 میلیآمپر
- بررسی خطیسازی
- اعمال نقاط میانی
- ثبت خطای اندازهگیری
دورههای کالیبراسیون:
- کاربردهای عمومی: سالیانه
- کاربردهای بحرانی: 6 ماهه
- پس از تعمیرات اساسی
عیب یابی و تعمیر
مشکلات متداول
خروجی ثابت:
- بررسی تغذیه
- بررسی اتصالات الکتریکی
- تست سنسور
خروجی ناپایدار:
- بررسی نویز الکتریکی
- بررسی ارتعاشات مکانیکی
- بررسی پدیده کاویتاسیون
خطای اندازهگیری:
- کالیبراسیون مجدد
- بررسی مسدود شدن اتصالات
- بررسی آسیب دیدگی سنسور
تعمیرات پیشرفته
تعویض سنسور:
- نیاز به کالیبراسیون کامل
- ثبت در تاریخچه دستگاه
بهروزرسانی Firmware:
- استفاده از نرمافزار FieldCare
- پشتیبانگیری از تنظیمات
کاربردهای صنعتی
صنایع نفت و گاز
کاربردها:
- اندازهگیری فشار چاهها
- مانیتورینگ خطوط لوله
- سیستمهای تزریق مواد شیمیایی
مدلهای پیشنهادی:
- Cerabar S با مواد Hastelloy
- Deltabar FMD78 با سیل دیافراگمی
صنایع شیمیایی
کاربردها:
- راکتورهای شیمیایی
- سیستمهای تقطیر
- مخازن ذخیره
ملاحظات ویژه:
- مقاومت در برابر خوردگی
- گواهی SIL 2/3
صنایع غذایی و دارویی
کاربردها:
- سیستمهای CIP/SIP
- فرمانتاسیون
- پر کردن بطری
ملاحظات ویژه:
- مواد تماس FDA
- طراحی Sanitary
- درجه حفاظت IP69K
صنایع آب و فاضلاب
کاربردها:
- ایستگاههای پمپاژ
- سیستمهای تصفیه
- شبکه توزیع
مدلهای پیشنهادی:
- Cerabar PMX23
- Practrans H
نتیجه گیری
ترانسمیترهای فشار اندرس هاوزر با ترکیبی از دقت بالا، قابلیت اطمینان و تکنولوژی پیشرفته، راهحلی جامع برای نیازهای اندازهگیری فشار در صنایع مختلف ارائه میدهند. انتخاب صحیح این تجهیزات با توجه به پارامترهای فرآیندی و الزامات ایمنی، نقش تعیینکنندهای در بهرهوری و سودآوری واحدهای صنعتی دارد.
