راهنمای کامل فلومترها (Flow Meter)
شناخت، انواع، نحوه عملکرد و معرفی مدلهای Endress+Hauser
مقدمه: چرا اندازهگیری جریان حیاتی است؟
در هر فرآیند صنعتی، از انتقال آب در یک خط لوله تا کنترل سوخت در یک نیروگاه، دانستن مقدار دقیق جریان سیال از اهمیت حیاتی برخوردار است.
اندازهگیری جریان نه تنها برای کنترل کیفیت و بهینهسازی مصرف انرژی حیاتی است، بلکه نقش کلیدی در ایمنی فرآیند نیز دارد.
ابزار دقیق مسئول اندازهگیری کمیتهای فیزیکی گوناگون است و در میان آنها، فلومتر (Flow Meter) بهعنوان یکی از پرکاربردترین تجهیزات شناخته میشود.
فلومتر دستگاهی است که نرخ جریان سیال (مایع یا گاز) را اندازهگیری میکند. با کمک فلومتر، صنایع میتوانند جریان دقیق مواد را در خطوط فرآیندی اندازه بگیرند، از نشت یا اتلاف جلوگیری کنند و در نهایت کنترل بهتری بر عملکرد تجهیزات داشته باشند.
در این مقاله از وبسایت کارزان کالا، با مفاهیم پایه، انواع فلومترها، نحوه عملکرد، معیارهای انتخاب و همچنین مدلهای پرکاربرد برند Endress+Hauser آشنا خواهید شد.
بخش اول: تعریف و اصول کار فلومتر
فلومتر یا دبیسنج، وسیلهای برای اندازهگیری میزان حرکت یک سیال در لوله یا کانال است. خروجی فلومتر میتواند بهصورت حجمی (لیتر بر دقیقه، مترمکعب بر ساعت) یا جرمی (کیلوگرم بر ثانیه، تن بر ساعت) بیان شود.
اصل عملکرد هر فلومتر بر پایهی یکی از قوانین فیزیکی زیر است:
- قانون پیوستگی (Continuity Equation)
- قانون برنولی (Bernoulli’s Principle)
- قانون فاراده در الکترومغناطیس
- اثر کوریولیس در جرمسنجی جریان
هر فلومتر بر اساس نوع سیال (مایع یا گاز)، دقت مورد نیاز، فشار، دما و نوع کاربرد انتخاب میشود.
بخش دوم: طبقهبندی فلومترها
فلومترها را میتوان از دیدگاههای مختلف دستهبندی کرد:
الف) بر اساس اصل عملکرد
- فلومتر اختلاف فشاری (Differential Pressure Flow Meter)
- فلومتر مغناطیسی (Electromagnetic Flow Meter)
- فلومتر توربینی (Turbine Flow Meter)
- فلومتر التراسونیک (Ultrasonic Flow Meter)
- فلومتر ورتکس (Vortex Flow Meter)
- فلومتر جرمی (Coriolis Mass Flow Meter)
- فلومتر حرارتی (Thermal Mass Flow Meter)
ب) بر اساس نوع سیال
- فلومتر مخصوص مایعات رسانا
- فلومتر مخصوص گازها
- فلومتر چندفازی (برای ترکیب گاز و مایع)
ج) بر اساس خروجی
- آنالوگ (۴ تا ۲۰ میلیآمپر)
- دیجیتال (HART، Modbus، Profibus، EtherNet/IP)
بخش سوم: انواع فلومتر و نحوه عملکرد هرکدام
۱. فلومتر اختلاف فشاری (DP Flow Meter)
در این نوع فلومتر، جریان از یک مانع مانند اوریفیس پلیت، ونتوری یا نوزل عبور داده میشود و اختلاف فشار بین دو طرف مانع اندازهگیری میگردد.
براساس قانون برنولی، هرچه سرعت جریان بیشتر باشد، اختلاف فشار نیز افزایش مییابد. این اختلاف فشار سپس به سیگنال الکتریکی تبدیل میشود.
مزایا:
- قیمت نسبتاً پایین
- مناسب برای سیالات تمیز و تکفاز
معایب:
- افت فشار بالا
- نیاز به کالیبراسیون دقیق
- دقت کمتر نسبت به تکنولوژیهای جدید
کاربردها:
صنایع نفت و گاز، بخار و نیروگاهها
۲. فلومتر مغناطیسی (Electromagnetic Flow Meter)
فلومتر مغناطیسی یا مگفلومتر بر پایهی قانون فاراده عمل میکند.
وقتی یک سیال رسانا از داخل میدان مغناطیسی عبور میکند، ولتاژی متناسب با سرعت جریان در دو الکترود القا میشود. این ولتاژ بهوسیلهی مبدل اندازهگیری و به جریان خروجی تبدیل میشود.
مزایا:
- بدون قطعه متحرک
- مناسب برای سیالات کثیف یا خورنده
- دقت بالا و نگهداری آسان
معایب:
- فقط برای سیالات رسانا (مثلاً آب، اسید، دوغاب)
- قیمت بالاتر از فلومترهای ساده
کاربردها:
صنایع آب و فاضلاب، مواد شیمیایی، خمیر کاغذ، صنایع غذایی
نمونه از Endress+Hauser:
مدل Proline Promag W 400 مخصوص آب صنعتی با دقت ۰٫۵٪ ±
۳. فلومتر توربینی (Turbine Flow Meter)
در فلومتر توربینی، جریان سیال باعث چرخش پرههای یک روتور میشود. سرعت چرخش متناسب با سرعت جریان است و با استفاده از حسگر مغناطیسی یا نوری اندازهگیری میشود.
مزایا:
- دقت بالا در سیالات تمیز
- پاسخ سریع به تغییر جریان
معایب:
- نیاز به نگهداری دورهای
- حساس به ذرات معلق
- مناسب فقط برای مایعات تمیز
کاربردها:
صنایع نفت، گاز مایع، آب خنککنندهها، هوا و گازهای تمیز

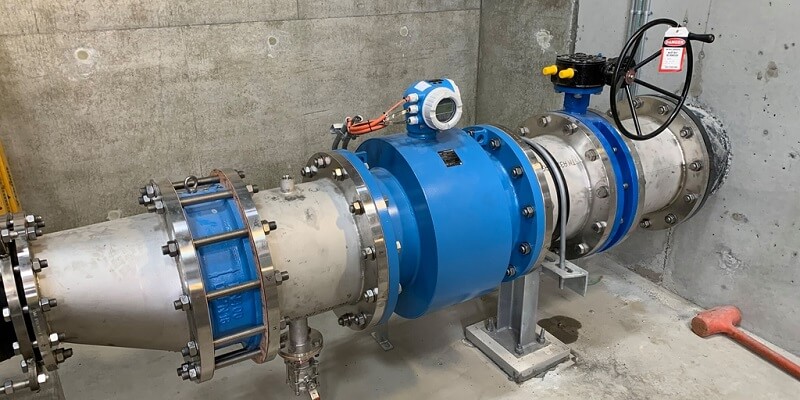

۴. فلومتر اولتراسونیک (Ultrasonic Flow Meter)
این نوع فلومتر از امواج صوتی برای اندازهگیری سرعت جریان استفاده میکند. دو سنسور در مسیر لوله نصب میشوند که یکی موج ارسال و دیگری دریافت میکند. با مقایسهی زمان عبور امواج در جهت و خلاف جهت جریان، سرعت سیال محاسبه میشود.
مزایا:
- بدون تماس با سیال (غیر تهاجمی)
- مناسب برای خطوط بزرگ
- بدون افت فشار
معایب:
- دقت کمتر در سیالات کثیف یا پرحباب
- نیاز به تنظیم دقیق نصب
کاربردها:
آب شهری، سیستمهای HVAC، خطوط نفت و گاز
نمونه از Endress+Hauser:
مدل Proline Prosonic Flow W 400 با قابلیت نصب روی لوله تا قطر DN2000.
۵. فلومتر ورتکس (Vortex Flow Meter)
فلومتر ورتکس با ایجاد اغتشاش در مسیر سیال کار میکند. در پشت مانع، گردابههایی تشکیل میشوند که فرکانس آنها متناسب با سرعت جریان است. این فرکانس توسط سنسور تشخیص داده میشود.
مزایا:
- دقت بالا در گاز، بخار و مایعات
- بدون قطعات متحرک
- نگهداری آسان
معایب:
- افت فشار نسبتاً زیاد
- نیاز به جریان پایدار
کاربردها:
بخار صنعتی، بخار آب، گازهای فشرده، مواد شیمیایی
نمونه از Endress+Hauser:
مدل Prowirl F 200 با دقت اندازهگیری تا ±۰٫۷۵٪ برای بخار و گاز.
۶. فلومتر جرمی کوریولیس (Coriolis Mass Flow Meter)
پیشرفتهترین نوع فلومتر است که بر پایهی اثر کوریولیس کار میکند. در این دستگاه، لولههایی که جریان از آن عبور میکند با فرکانس مشخصی ارتعاش دارند. عبور جرم سیال باعث تغییر فاز ارتعاش میشود که متناسب با نرخ جریان جرمی است.
مزایا:
- اندازهگیری مستقیم جرم
- دقت بسیار بالا (۰٫۱٪ ±)
- مستقل از دما و فشار
- قابلیت اندازهگیری چگالی و دما همزمان
معایب:
- قیمت بالا
- حساس به ارتعاش محیط
کاربردها:
صنایع نفت، داروسازی، غذا و نوشیدنی، پتروشیمی
نمونه از Endress+Hauser:
مدل Proline Promass F 300 با پروتکلهای ارتباطی HART، PROFIBUS و Ethernet.
۷. فلومتر حرارتی (Thermal Mass Flow Meter)
در این فلومتر، یک سنسور حرارتی گرم شده و اختلاف دمای آن با محیط بر اثر عبور جریان اندازهگیری میشود. هرچه جریان بیشتر باشد، انتقال حرارت افزایش مییابد و اختلاف دما کمتر میشود.
مزایا:
- مخصوص گازها
- بدون قطعه متحرک
- نصب آسان
کاربردها:
اندازهگیری هوای فشرده، گاز طبیعی، بیوگاز و هوای احتراق
نمونه از Endress+Hauser:
مدل t-mass T 150 برای گازهای صنعتی.
بخش چهارم: مقایسه انواع فلومترها
| نوع فلومتر | اصل عملکرد | مناسب برای | دقت | قیمت تقریبی | نگهداری |
|---|---|---|---|---|---|
| اختلاف فشاری | اختلاف فشار | مایعات و بخار | متوسط | کم | زیاد |
| مغناطیسی | قانون فاراده | مایعات رسانا | بالا | متوسط تا زیاد | کم |
| توربینی | مکانیکی | مایعات تمیز | بالا | متوسط | زیاد |
| اولتراسونیک | امواج صوتی | مایعات و گازها | خوب | زیاد | کم |
| ورتکس | گردابهسازی | گاز، بخار، مایع | خوب | متوسط | کم |
| جرمی کوریولیس | اثر کوریولیس | مایع و گاز | بسیار بالا | زیاد | کم |
| حرارتی | انتقال حرارت | گازها | خوب | متوسط | کم |
بخش پنجم: معیارهای انتخاب فلومتر
انتخاب فلومتر مناسب یکی از مهمترین مراحل طراحی سیستم ابزار دقیق است. اشتباه در انتخاب، منجر به خطا، افت فشار، یا آسیب تجهیزات میشود.
برای انتخاب صحیح باید موارد زیر را در نظر گرفت:
- نوع سیال: مایع، گاز یا دوغاب
- رسانایی الکتریکی سیال
- دمای کاری
- فشار کاری
- سایز لوله (DN)
- دقت مورد نیاز
- وجود ذرات جامد یا حباب
- موقعیت نصب (افقی یا عمودی)
- بودجه و هزینه نگهداری
در کارزان کالا، مشاوران فنی میتوانند با بررسی شرایط فرآیندی، مناسبترین مدل را از برند Endress+Hauser پیشنهاد دهند.
بخش ششم: نصب و نگهداری فلومتر
هرچند فلومترها دستگاههای دقیقی هستند، اما عملکرد آنها به کیفیت نصب بستگی دارد.
نکات کلیدی در نصب عبارتند از:
- رعایت طول لوله مستقیم قبل و بعد از فلومتر (معمولاً ۵ تا ۱۰ برابر قطر لوله)
- جلوگیری از لرزش شدید لوله
- نصب در محلی با دسترسی مناسب برای تعمیر
- اطمینان از پر بودن کامل لوله در مایعات
- زمینکردن صحیح برای فلومترهای مغناطیسی
نگهداری منظم شامل تمیز کردن الکترودها، بررسی کالیبراسیون و بازبینی کابلهاست.
برند Endress+Hauser نرمافزارهای تخصصی مانند FieldCare را برای مدیریت و کالیبراسیون ارائه میدهد.
بخش هفتم: آینده فلومترها در صنعت ۴.۰
با رشد فناوری دیجیتال، فلومترهای امروزی فقط ابزار اندازهگیری نیستند، بلکه تبدیل به گرههای هوشمند اطلاعاتی شدهاند.
ترانسمیترهای جدید اندرسهاوزر با پشتیبانی از ارتباطات صنعتی (HART، Modbus TCP/IP، EtherNet/IP) میتوانند دادهها را به سیستمهای مانیتورینگ ابری ارسال کنند.
ویژگیهای آینده فلومترها:
- خودکالیبراسیون (Self-Calibration)
- تشخیص خطاهای داخلی
- ثبت دادههای تاریخی جریان
- ارتباط بیسیم و پشتیبانی از IIoT
بخش هشتم: معرفی خانواده فلومترهای Endress+Hauser
برند Endress+Hauser طیف گستردهای از فلومترها را تولید میکند که در صنایع مختلف مورد استفاده قرار میگیرند:
- Proline Promag Series — فلومتر مغناطیسی برای مایعات رسانا
- Proline Promass Series — فلومتر جرمی با دقت بالا
- Proline Prowirl Series — فلومتر ورتکس برای بخار و گاز
- Proline Prosonic Series — فلومتر اولتراسونیک برای آب و فاضلاب
- t-mass Series — فلومتر حرارتی برای گازها
هر مدل با گزینههای متنوعی از جمله پروتکلهای ارتباطی، خروجیهای آنالوگ، دما و فشار بالا و جنس بدنه مقاوم در دسترس است.
جمعبندی و نتیجهگیری
فلومترها قلب سیستمهای انتقال و کنترل سیال هستند. انتخاب درست آنها تأثیر مستقیم بر کارایی، ایمنی و هزینههای عملیاتی دارد.
در این مقاله، با اصول عملکرد، انواع فلومتر، مزایا و محدودیتها، و فناوریهای نوین در تجهیزات Endress+Hauser آشنا شدیم.
اگر قصد خرید یا مشاوره در زمینه انتخاب فلومتر دارید، کارشناسان کارزان کالا آمادهاند تا با بررسی نیاز صنعتی شما، بهترین راهحل را از میان محصولات اصلی Endress+Hauser پیشنهاد دهند.
