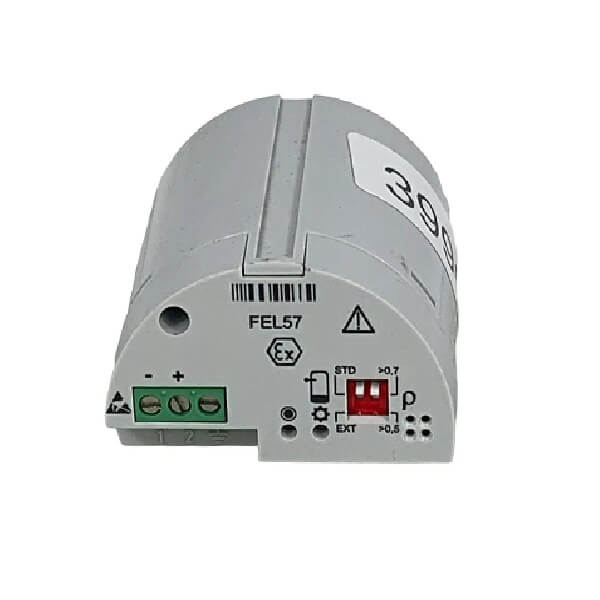

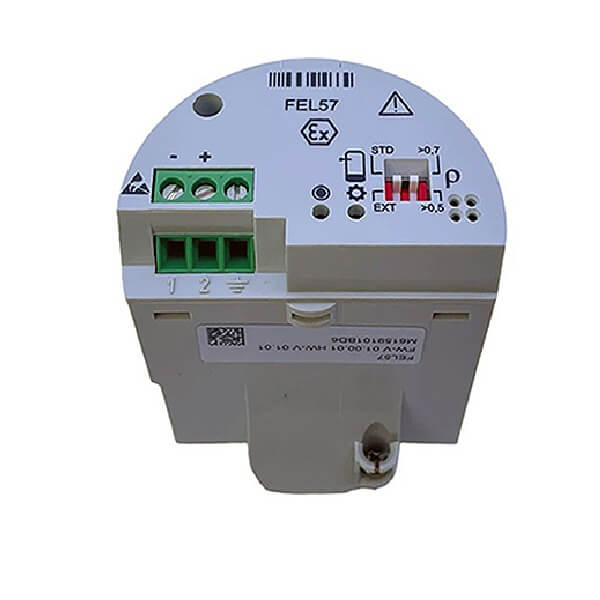

برد الکترونیکی FEL57
برد الکترونیکی FEL57 اندرس هاوزر یک Electronic Insert با خروجی PFM دو سیمه است که برای تجهیزات Liquiphant و تشخیص سطح نقطهای مایعات مورد استفاده قرار میگیرد. این ماژول در ترکیب با واحدهای ارزیابی مناسب مانند Nivotester، سیگنال وضعیت سوئیچ سطح را به سیستم کنترل منتقل میکند. FEL57 برای استفاده در لول سوئیچهای ارتعاشی Liquiphant و کاربردهای صنعتی کنترل سطح گزینهای مناسب است و با طراحی اختصاصی تجهیزات اندرس هاوزر، امکان جایگزینی ماژول الکترونیکی مربوطه را فراهم میکند.
برای دریافت مشاوره وقیمت به روز با ما در ارتباط باشید.
02140333144 -09900202336
قیمت محصول
محصولات مرتبط
مغزی سوئیچ FEM51
مغزی سوئیچ FEM51 اندرس هاوزر یک Electronic Insert برای سوئیچهای سطح ارتعاشی است که بهعنوان بخش الکترونیکی دستگاه وظیفه پردازش وضعیت سوئیچ و ایجاد خروجی مناسب را بر عهده دارد. این برد الکترونیکی FEM51 برای کاربردهای صنعتی و تجهیزات اندازهگیری سطح طراحی شده و گزینهای مناسب برای تعمیر، تعویض و بازسازی الکترونیک سوئیچهای سطح Endress+Hauser محسوب میشود.
لول سوئیچ اندرس هاوزر مدل FTM20
78,000,000 تومان
لول سوئیچ اندرس هاوزر مدل FTM20 یک سنسور سطح ارتعاشی اقتصادی و کامپکت است که برای تشخیص سطح مایعات در مخازن کوچک، سیستمهای آب و فاضلاب، صنایع غذایی و کاربریهای عمومی طراحی شده است. این مدل بدون نیاز به کالیبراسیون، عملکرد دقیق، پایدار و ایمن ارائه میدهد و در برابر تغییرات دما و چگالی سیال حساسیت بالایی دارد. این محصول انتخابی ایدهآل برای کنترل سطح نقطهای با هزینه مناسب در سیستمهای صنعتی است.
لول سوئیچ ارتعاشی Liquiphant FTL50H
لول سوئیچ ارتعاشی Liquiphant FTL50H یک تجهیز تخصصی از خانواده Liquiphant اندرس هاوزر است که برای تشخیص نقطهای سطح مایعات در مخازن و تجهیزات فرآیندی استفاده میشود. این تجهیز با فناوری ویبرونیک (Vibronic) کار میکند و با تشخیص تغییر فرکانس ارتعاش فورک، رسیدن مایع به نقطه مشخص را شناسایی میکند.
FTL50H برای کاربردهایی مانند تشخیص حد بالای سطح، حد پایین سطح، جلوگیری از سرریز مخزن و حفاظت از پمپ در برابر خشککارکردن مناسب است. بسته به پیکربندی انتخابشده، امکان استفاده از الکترونیکهای مختلف برای تطبیق با سیستم کنترل و مدار تغذیه وجود دارد.
طراحی FTL50H برای کاربردهای صنعتی و همچنین نسخههای دارای الزامات بهداشتی، این مدل را به گزینهای مناسب برای طیف متنوعی از فرآیندهای اندازهگیری سطح تبدیل کرده است. انتخاب دقیق اتصال فرآیندی، جنس قطعات در تماس با سیال، طول فورک و الکترونیک باید بر اساس شرایط فرآیند انجام شود.
لول سوئیچ ارتعاشی Liquiphant FTL50
لول سوئیچ ارتعاشی Liquiphant FTL50 یک سوئیچ سطح نقطهای از خانواده Liquiphant M است که برای تشخیص وجود یا عدم وجود مایعات در یک نقطه مشخص از مخزن، خطوط فرایندی و تجهیزات صنعتی طراحی شده است. این مدل با استفاده از فناوری ویبرونیک (Vibronic) و یک شاخک ارتعاشی، بدون نیاز به قطعات مکانیکی متحرک، وضعیت سطح سیال را تشخیص میدهد.
FTL50 به دلیل ساختار کامپکت، برای نصب در فضاهای محدود و همچنین کاربردهایی که دسترسی به محل نصب اهمیت دارد، گزینهای مناسب است. عملکرد این لول سوئیچ تحت تأثیر عواملی مانند جریان، تلاطم، حباب، کف، ارتعاشات فرایندی و ایجاد رسوب در محدودههای مشخص قرار نمیگیرد. این ویژگی باعث میشود Liquiphant FTL50 در بسیاری از کاربردهای صنعتی، جایگزین مناسبی برای سوئیچهای شناوری باشد.
این محصول برای تشخیص سطح نقطهای مایعات در صنایع مختلف مورد استفاده قرار میگیرد و بسته به نوع الکترونیک انتخابشده، امکان استفاده با خروجیها و سیستمهای کنترلی مختلف را فراهم میکند.
برد الکترونیکی FEM24
35,000,000 تومان
برد الکترونیکی FEM24 یک Electronic Insert از شرکت اندرس هاوزر است که برای تجهیزات Soliphant T FTM20 و FTM21 طراحی شده است. این ماژول دارای خروجی رله DPDT بوده و برای انتقال وضعیت تشخیص سطح مواد جامد به مدار کنترل مورد استفاده قرار میگیرد.
FEM24 با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، امکان استفاده در مدارهای مختلف کنترل صنعتی را فراهم میکند. خروجی رلهای این برد برای کاربردهایی مناسب است که به کنتاکت تغییر وضعیت بهجای خروجی ترانزیستوری PNP نیاز دارند.
این برد FEM24 در ساختار سوئیچ سطح ارتعاشی Soliphant برای تشخیص سطح مواد پودری و دانهای به کار میرود و میتواند در کاربردهایی مانند سیلوها، مخازن مواد جامد، صنایع سیمان، شیمیایی و پلاستیک مورد استفاده قرار گیرد.
مغزی سوئیچ سطح اندرس هاوزر مدل FEM54
مغزی سوئیچ سطح FEM54 اندرس هاوزر یک Electronic Insert با خروجی رله DPDT برای تجهیزات Soliphant M FTM50، FTM51 و FTM52 است. این ماژول با تغذیه 19 تا 253 ولت AC یا 19 تا 55 ولت DC، برای تشخیص سطح مواد جامد و استفاده در مدارهای کنترل صنعتی طراحی شده است. FEM54 گزینهای مناسب برای سوئیچ سطح ارتعاشی و سیستمهای سطح سنج مواد جامد با خروجی رلهای است.
اطلاعات محصول
برد الکترونیکی FEL57 یک Electronic Insert از شرکت اندرس هاوزر با خروجی PFM دو سیمه است که برای تجهیزات خانواده Liquiphant طراحی شده است. این ماژول در سیستمهای تشخیص سطح نقطهای به همراه واحد ارزیاب مناسب، مانند Nivotester FTL325P، مورد استفاده قرار میگیرد.
FEL57 بهعنوان بخش الکترونیکی تجهیز، سیگنال مربوط به وضعیت سنسور ارتعاشی Liquiphant را بهصورت PFM منتقل میکند. بنابراین این قطعه برای سیستمهایی مناسب است که ساختار اندازهگیری آنها بر پایه انتقال سیگنال PFM و ارزیابی آن توسط واحد مربوطه انجام میشود.
این محصول در گروه ابزار دقیق قرار میگیرد و در کاربردهای مرتبط با اندازه گیری سطح-لول متر، تشخیص سطح نقطهای و تجهیزات Liquiphant قابل استفاده است.
مشخصات فنی FEL57
| مشخصه | مقدار |
|---|---|
| مدل | FEL57 |
| سازنده | Endress+Hauser |
| نوع قطعه | Electronic Insert |
| خانواده تجهیز | Liquiphant M / Liquiphant S |
| نوع خروجی | PFM |
| نوع اتصال | دو سیمه |
| واحد ارزیاب مرتبط | Nivotester |
| کاربرد | تشخیص سطح نقطهای |
| نوع سنسور مرتبط | سنسور ارتعاشی Liquiphant |
| کاربرد اصلی | سوئیچ سطح مایعات |
| کاربرد ایمنی | SIL 2 در پیکربندیهای تأییدشده |
FEL57 در مستندات رسمی برای تجهیزات Liquiphant M/S با خروجی PFM معرفی شده و در پیکربندیهای مربوط به عملکرد ایمنی نیز مورد استفاده قرار گرفته است.
ویژگیها و مزایای برد FEL57
الکترونیک FEL57 برای انتقال سیگنال PFM از تجهیز Liquiphant به واحد ارزیاب طراحی شده است. استفاده از این Electronic Insert باعث میشود سیگنال سنسور در ساختار مشخصشده برای سیستم اندازهگیری PFM منتقل و توسط تجهیز ارزیاب پردازش شود.
یکی از ویژگیهای اصلی FEL57 Endress+Hauser، طراحی آن برای سیستمهای دو سیمه PFM است. این ساختار باعث میشود FEL57 با تجهیزات و مدارهای کنترلی طراحیشده برای همین روش سیگنالدهی مورد استفاده قرار گیرد.
همچنین FEL57 در برخی پیکربندیهای Liquiphant برای سیستمهای دارای الزامات ایمنی کاربرد دارد. برای عملکرد SIL، کل سیستم شامل سنسور، Electronic Insert، اتصالات و واحد ارزیاب باید مطابق پیکربندی تأییدشده استفاده شود.
کاربردهای FEL57
برد FEL57 در تجهیزاتی استفاده میشود که تشخیص سطح نقطهای توسط Liquiphant انجام شده و سیگنال خروجی باید بهصورت PFM به واحد ارزیاب منتقل شود.
مهمترین کاربردهای این ماژول FEL57 عبارتاند از:
- تجهیزات Liquiphant M
- تجهیزات Liquiphant S
- سیستمهای تشخیص سطح نقطهای
- کنترل حداقل و حداکثر سطح مایعات
- سیستمهای دارای Nivotester
- کاربردهای صنعتی کنترل سطح
- سیستمهای دارای الزامات عملکرد ایمنی در نسخههای تأییدشده
در این ساختار، سطح سنج ارتعاشی Liquiphant وضعیت سطح را تشخیص میدهد و Electronic Insert مناسب، سیگنال مورد نیاز سیستم را ایجاد میکند.
خروجی PFM در FEL57
تفاوت اصلی FEL57 با بسیاری از Electronic Insertهای دیگر Liquiphant، نوع سیگنال خروجی آن است. این مدل دارای خروجی PFM بوده و برای اتصال به واحد ارزیاب سازگار طراحی شده است.
در نتیجه، FEL57 را نباید با مدلهایی مانند FEL52 با خروجی PNP یا FEL54 با خروجی رله DPDT جایگزین کرد؛ زیرا نوع سیگنال و ساختار سیستم کنترل آنها متفاوت است.
هنگام خرید برد الکترونیکی اندرس هاوزر FEL57، تطبیق نوع خروجی، مدل Liquiphant و واحد ارزیاب موجود اهمیت زیادی دارد.
سازگاری با Liquiphant و Nivotester
FEL57 در مستندات رسمی برای Liquiphant M و Liquiphant S به همراه Nivotester معرفی شده است. مدلهای مشخصی از Liquiphant M مانند FTL50، FTL50H، FTL51، FTL51H و FTL51C در مستندات عملکرد ایمنی مربوط به FEL57 ذکر شدهاند.
به همین دلیل، پیش از جایگزینی برد Liquiphant باید مدل دقیق تجهیز، نسخه الکترونیکی و نوع واحد ارزیاب بررسی شود.
این موضوع برای تعمیر لول سوئیچ صنعتی اهمیت ویژهای دارد؛ زیرا انتخاب Electronic Insert صرفاً بر اساس شباهت ظاهری یا تعلق به خانواده Liquiphant کافی نیست.
راهنمای انتخاب برد الکترونیکی FEL57
اگر Electronic Insert تجهیز Liquiphant موجود از نوع FEL57 باشد و سیستم از ساختار PFM استفاده کند، برد FEL57 میتواند بهعنوان قطعه جایگزین مورد بررسی قرار گیرد.
پیش از سفارش، بهتر است مدل تجهیز Liquiphant، مشخصات درجشده روی برد، نوع Nivotester و اطلاعات پلاک دستگاه بررسی شود.
برای کاربردهای تشخیص سطح نقطهای، انتخاب Electronic Insert باید با ساختار الکتریکی کل سیستم مطابقت داشته باشد. بنابراین جایگزینی FEL57 با یک Electronic Insert دارای خروجی متفاوت بدون بررسی مدار کنترل توصیه نمیشود.
مقایسه FEL57 با برخی Electronic Insertهای Liquiphant
| مدل | نوع خروجی | کاربرد کلی |
|---|---|---|
| FEL52 | DC-PNP | اتصال به PLC و ورودی دیجیتال |
| FEL54 | رله DPDT | مدارهای کنترل رلهای |
| FEL55 | سیگنال 8/16 mA | اتصال به مدارهای مناسب جریان |
| FEL56 | NAMUR | سیستمهای دارای ورودی NAMUR |
| FEL57 | PFM | استفاده با واحد ارزیاب مناسب مانند Nivotester |
| FEL58 | NAMUR | سیستمهای دارای ساختار NAMUR |
این تفاوتها نشان میدهد که انتخاب Electronic Insert اندرس هاوزر باید بر اساس نوع سیستم کنترل و تجهیز ارزیاب انجام شود.
سوالات متداول
برد الکترونیکی FEL57 چیست؟
FEL57 یک Electronic Insert برای تجهیزات Liquiphant است که سیگنال خروجی آن از نوع PFM دو سیمه است.
FEL57 با چه تجهیزی استفاده میشود؟
این مدل در ساختارهای مربوط به Liquiphant M/S و همراه با واحدهای ارزیاب سازگار مانند Nivotester مورد استفاده قرار میگیرد.
خروجی FEL57 چیست؟
خروجی این Electronic Insert از نوع PFM است و بهصورت دو سیمه در سیستم مربوطه استفاده میشود.
آیا FEL57 را میتوان با FEL52 جایگزین کرد؟
خیر، این دو مدل از نظر نوع خروجی متفاوت هستند. FEL52 خروجی DC-PNP دارد، در حالی که FEL57 برای ساختار PFM طراحی شده است.
FEL57 برای چه نوع لول سوئیچی استفاده میشود؟
این Electronic Insert برای تجهیزات Liquiphant و سیستمهای تشخیص سطح نقطهای مورد استفاده قرار میگیرد.
آیا FEL57 در کاربردهای ایمنی استفاده میشود؟
بله، FEL57 در پیکربندیهای مشخص Liquiphant برای کاربردهای دارای SIL 2 نیز مستند شده است؛ اما ارزیابی ایمنی مربوط به کل سیستم است و باید پیکربندی تأییدشده رعایت شود.
جمعبندی
برد الکترونیکی FEL57 یک Electronic Insert اندرس هاوزر با خروجی PFM دو سیمه است که برای تجهیزات Liquiphant M/S و سیستمهای ارزیابی سازگار مورد استفاده قرار میگیرد. این قطعه در کاربردهای تشخیص سطح نقطهای و کنترل سطح صنعتی، بهویژه در ساختارهای مبتنی بر Nivotester، کاربرد دارد.
در زمان خرید الکترونیک FEL57، تطبیق مدل Liquiphant، نوع خروجی PFM و واحد ارزیاب سیستم اهمیت زیادی دارد تا قطعه جایگزین با ساختار موجود سازگار باشد.
چرا خرید از کارزان کالا؟
کارزان کالا با تمرکز بر تجهیزات ابزار دقیق و قطعات تخصصی تجهیزات اندازهگیری سطح، امکان تأمین و بررسی Electronic Insertهای مورد استفاده در لول سوئیچهای صنعتی را فراهم میکند.
برای اطمینان از سازگاری برد FEL57 با تجهیز موجود، مدل Liquiphant، مشخصات برد قبلی و اطلاعات واحد ارزیاب را در اختیار کارشناسان کارزان کالا قرار دهید.
برای خرید برد الکترونیکی FEL57 و بررسی سازگاری آن با سیستم Liquiphant، با کارشناسان کارزان کالا تماس بگیرید.
